意匠ウォッチ

発行日2025-09-24
公報種別意匠公報(S)
登録番号1724866
登録日2022-09-07
意匠に係る物品ふた付け機
意匠分類K0-61(K1～K9に属さないその他の産業用機械器具)
出願番号2022001907
出願日2022-01-31
意匠権者株式会社KY7
代理人
意匠に係る物品の説明本意匠に係る物品は、容器の開口部に載置した蓋体をシールすることにより容器を封止するためのふた付け機である。このふた付け機は、例えばコンビニエンスストアやファストフード店などといった店舗において、例えばコーヒーの抽出機やジュースなどのような飲食物のサーバなどと併設して用いられ、内容物が入れられた容器の開口部に、該容器とは別体で形成された蓋体を載置した後にこの蓋体を容器に対してシールすることにより容器を封止することができるように構成されている。このふた付け機は、内容物の入った容器を支持するとともに蓋体を容器の開口部上に配置するための支持体と、蓋体を容器にヒートシールして封止するためのヒータとを備えている。このヒータは、参考図1に示すように、初期状態は支持体において容器を設置する位置よりも奥側に位置し、使用者がレバーを前方向に操作すると参考図2に示すように蓋や容器の上方となる位置まで移動し、さらにレバーを下方向に向けて回動させると連動してヒータも下方向へ移動し、最終的には蓋体を容器に対して押し当てながら加熱し、容器と蓋体とをシールして容器を封止する。なお、本意匠に係るふた付け機は、抽出機やサーバなどと同程度の大きさか、又は抽出機やサーバなどよりも小さい大きさに形成される。

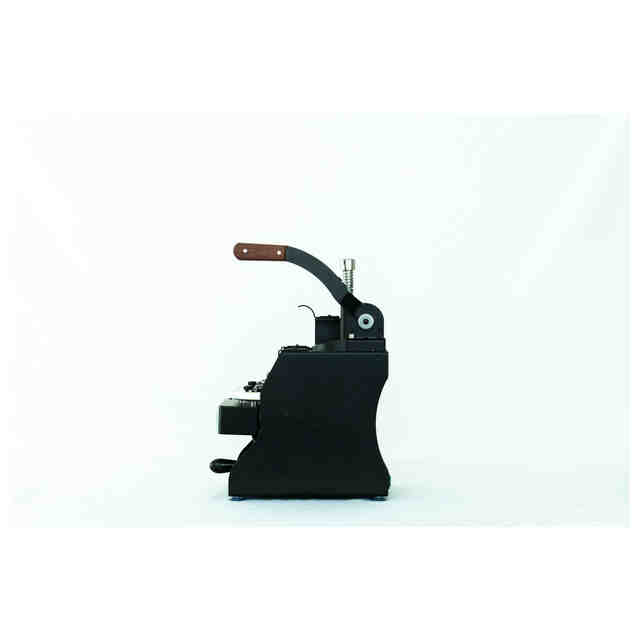

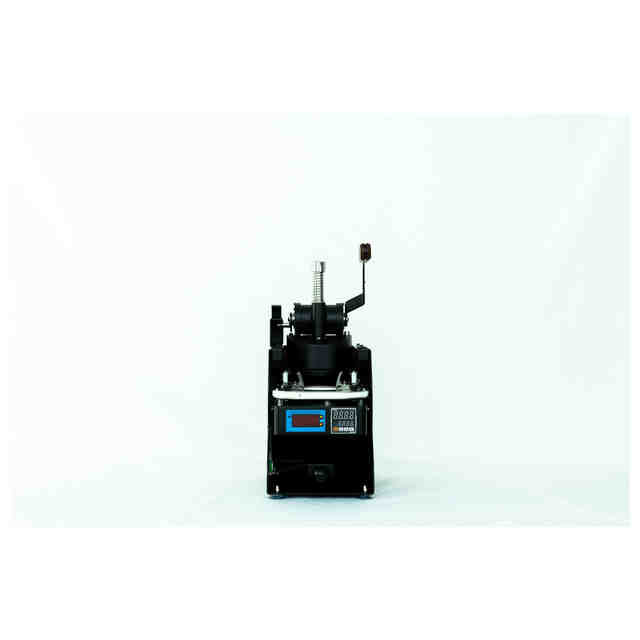

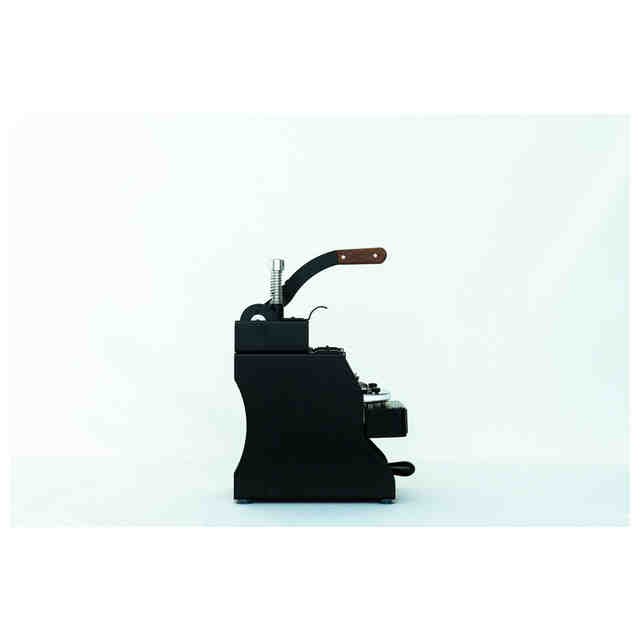

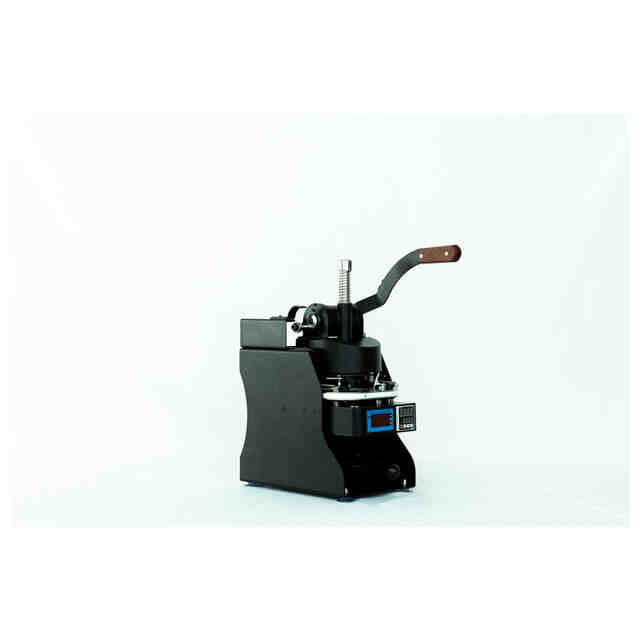

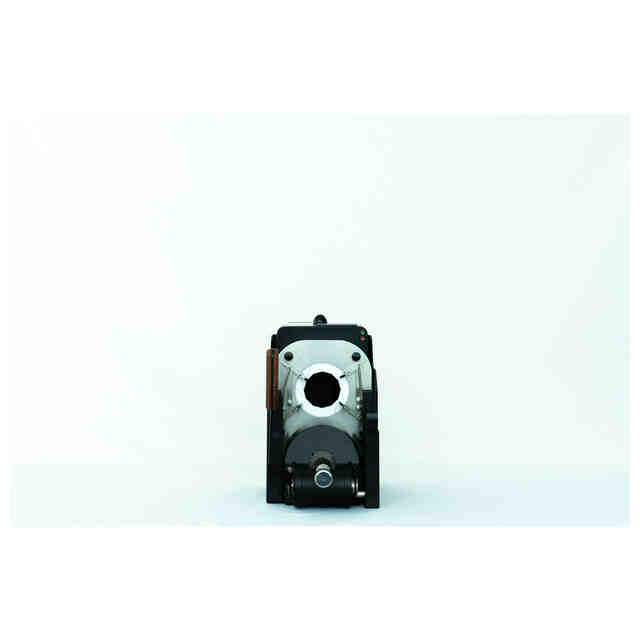

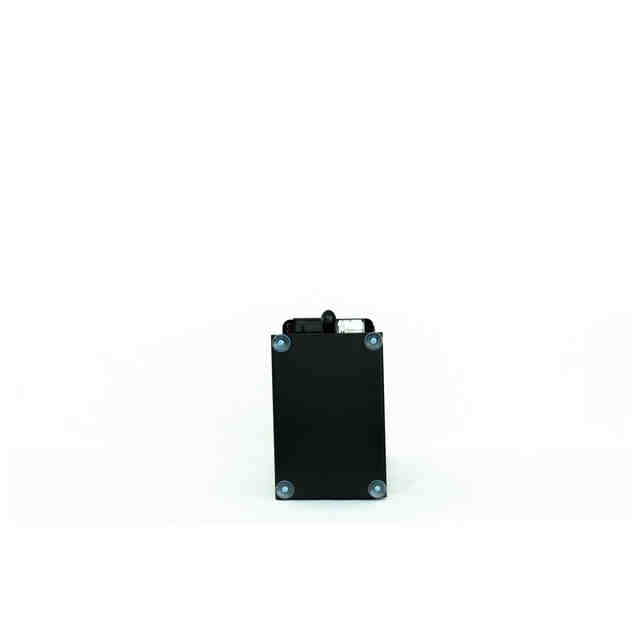

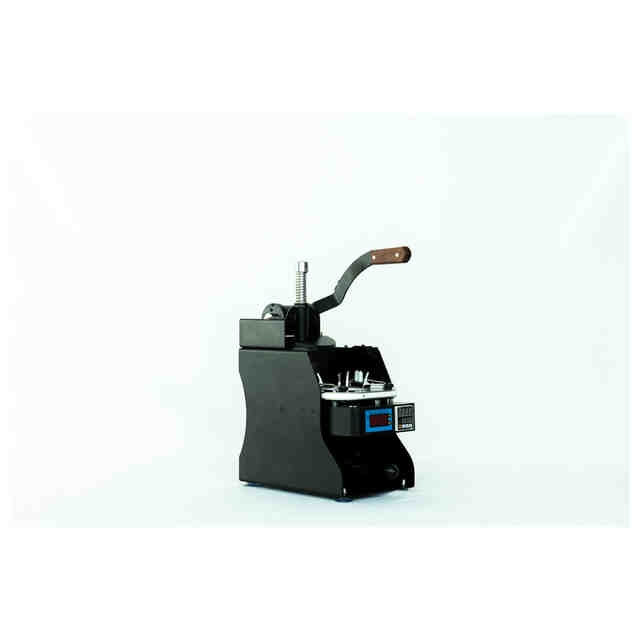

意匠の説明各図は図面代用写真である。各図面の表面等に表された明暗は光の反射によるものであり、意匠を構成しない。また、各図面における背景及び背景色は当該意匠を構成しない。

関連意匠
