発行日2025-04-23
公報種別意匠公報(S)
登録番号1796968
登録日2025-04-15
意匠に係る物品同軸コネクタ
意匠分類H1-34260(基本的電気素子)
出願番号2024019543
出願日2024-09-24
意匠権者ホシデン株式会社,HOSIDEN CORPORATION
代理人弁理士法人R&C

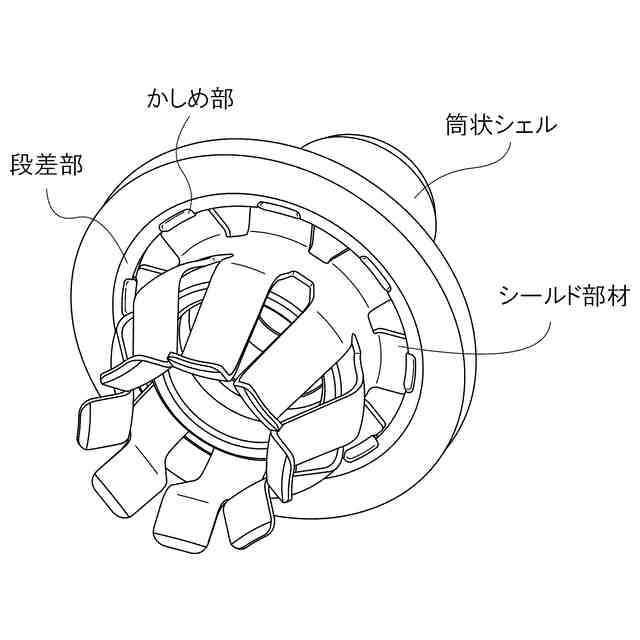

意匠に係る物品の説明本願意匠に係る物品は、車載用カメラ等に使用される同軸コネクタであって、筒状シェルに設けられた円環状の段差部を部分的に変形させて複数のかしめ部を形成し、該かしめ部によりシールド部材を筒状シェルに固定する。

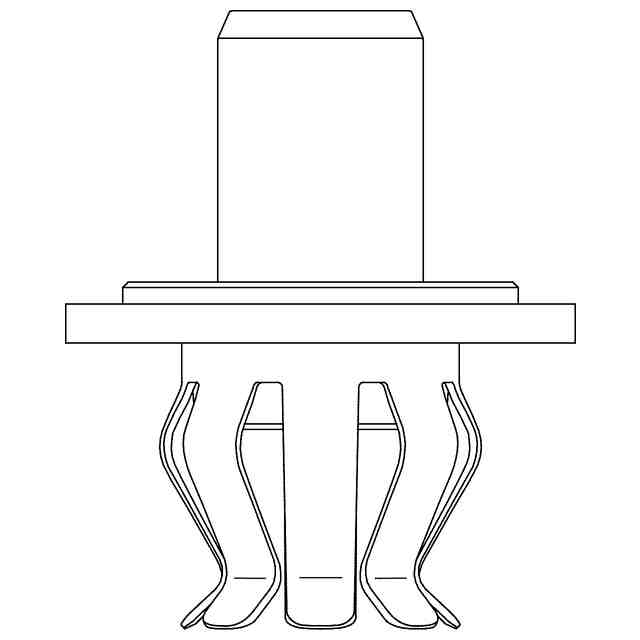

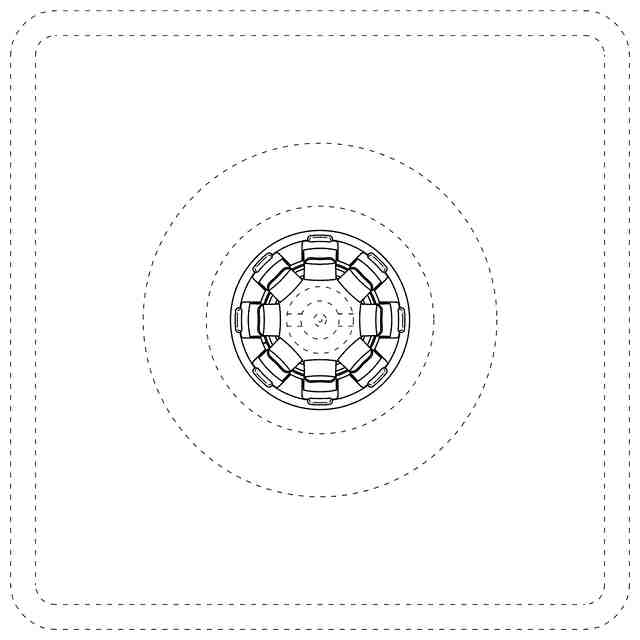

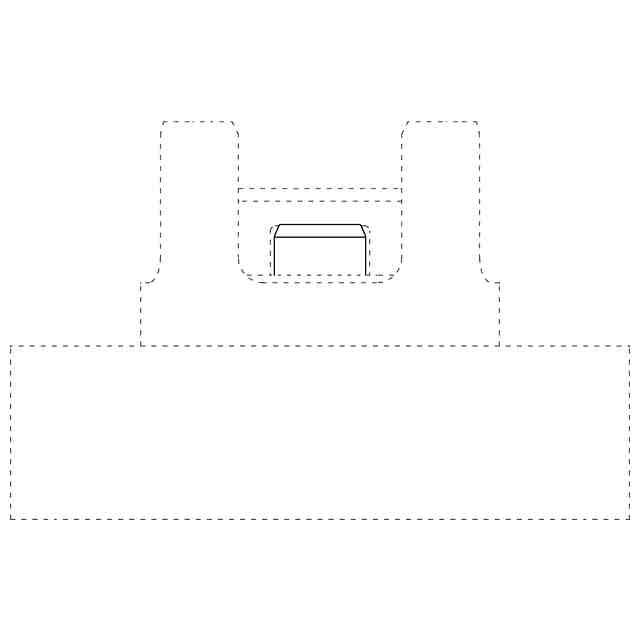

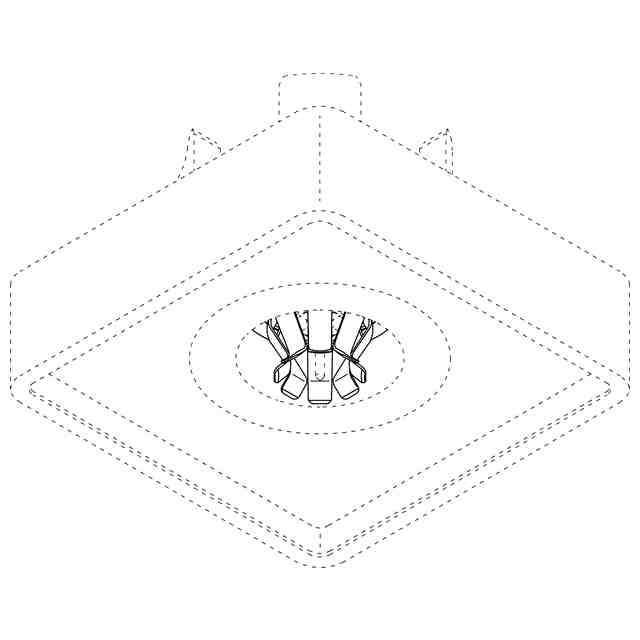

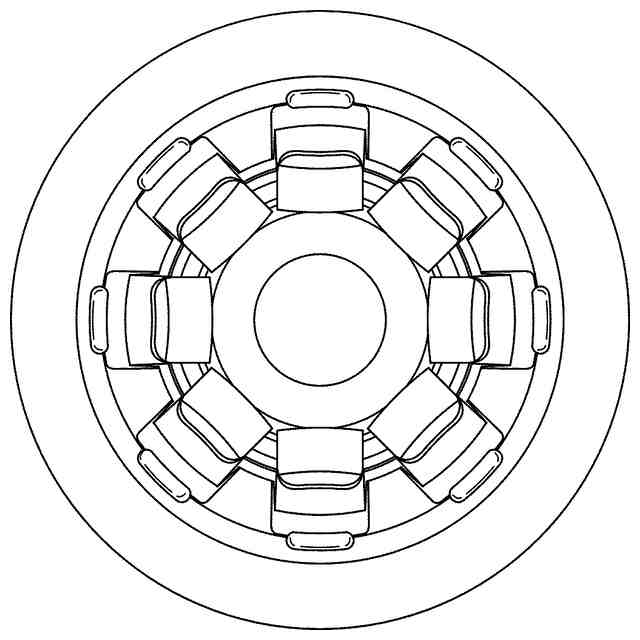

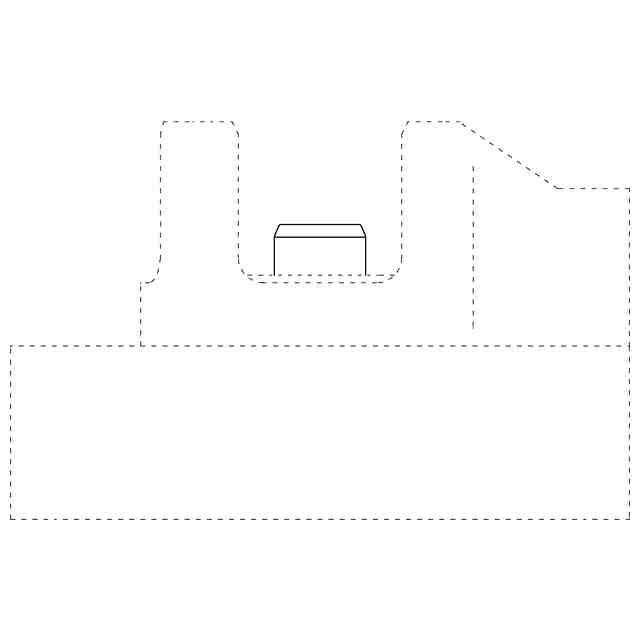

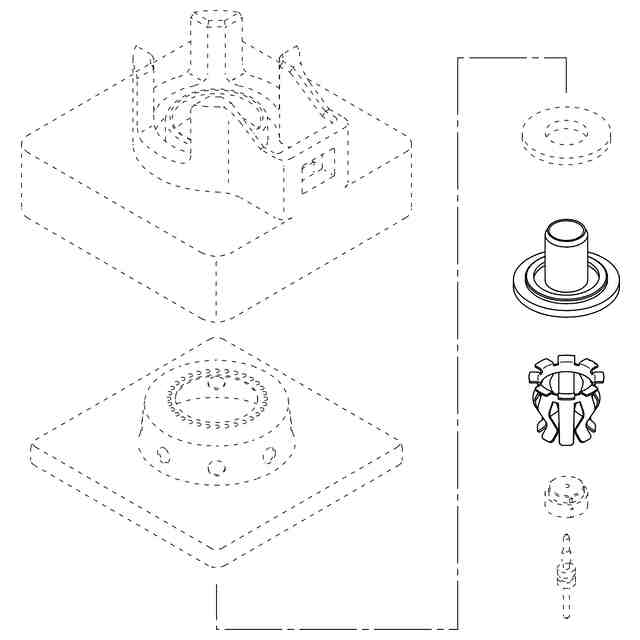

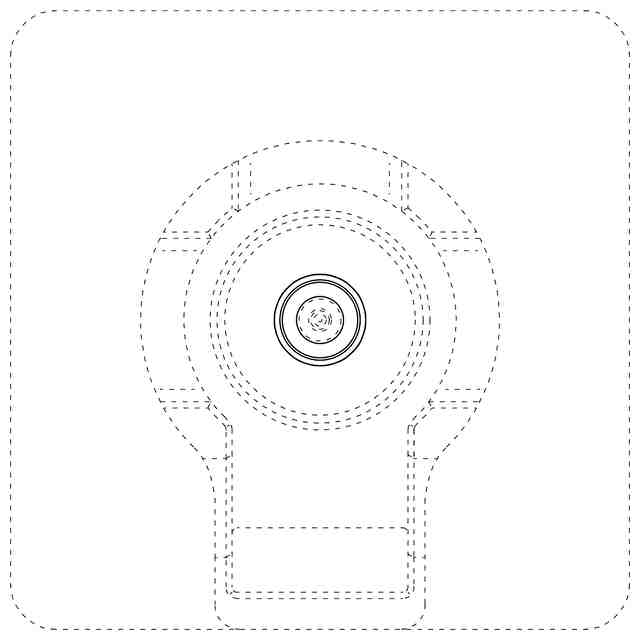

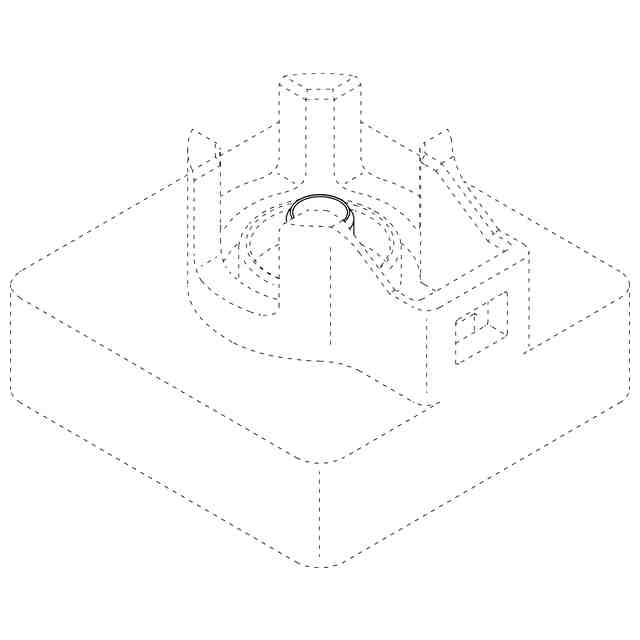

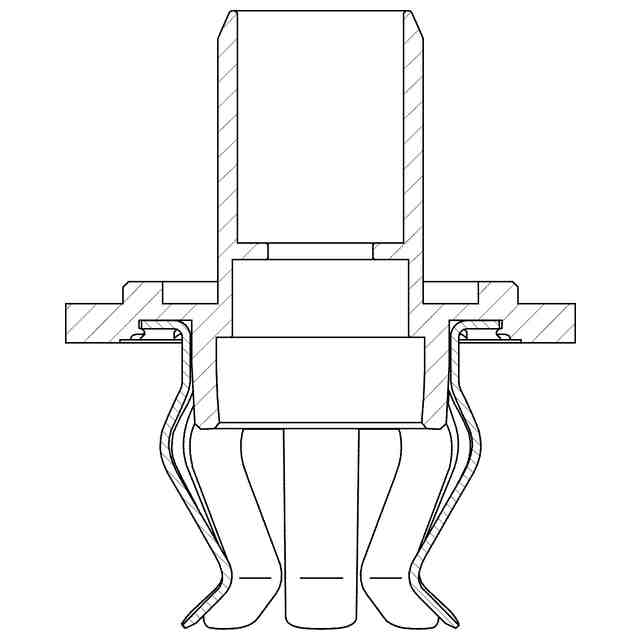

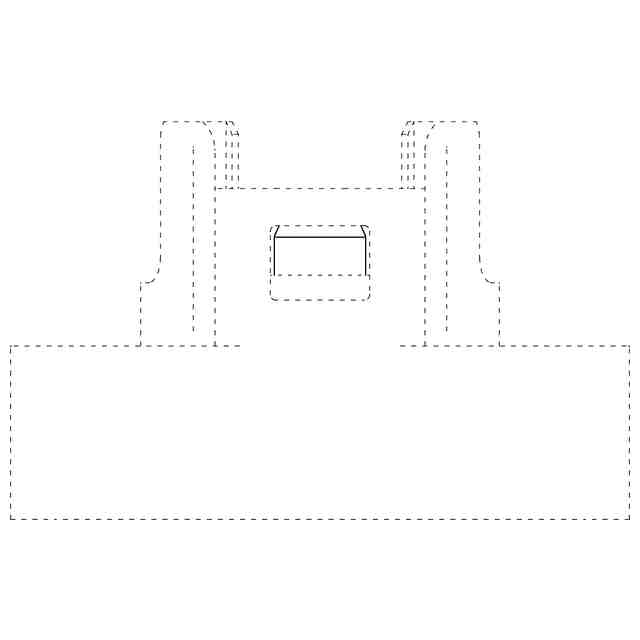

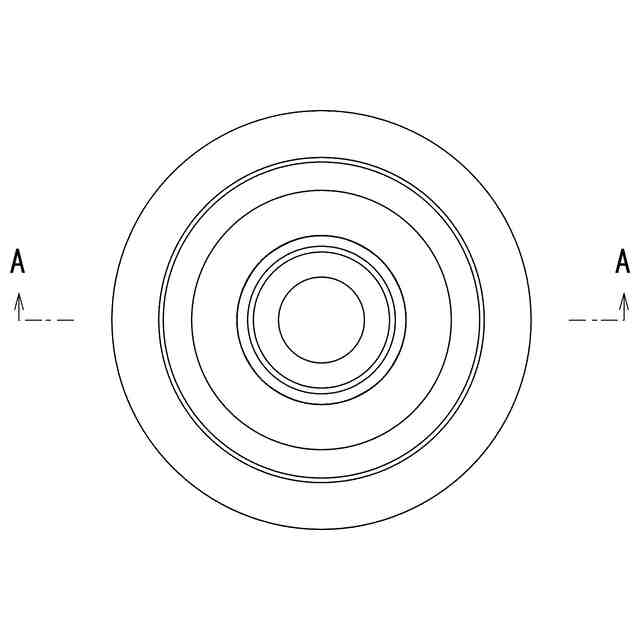

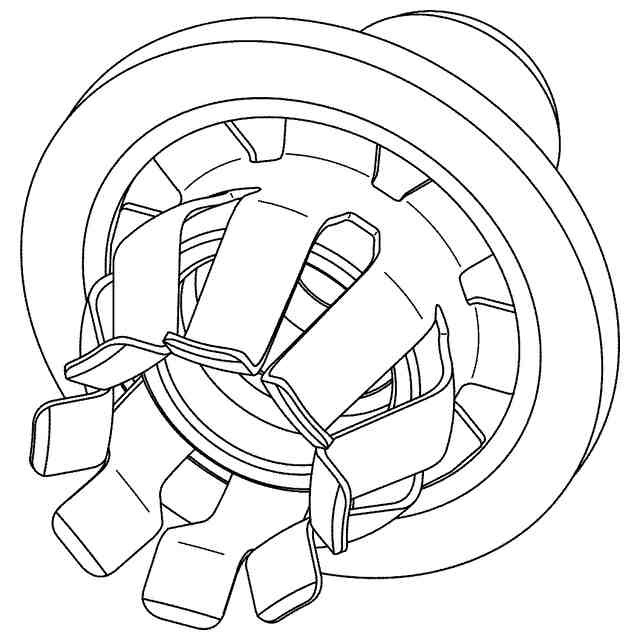

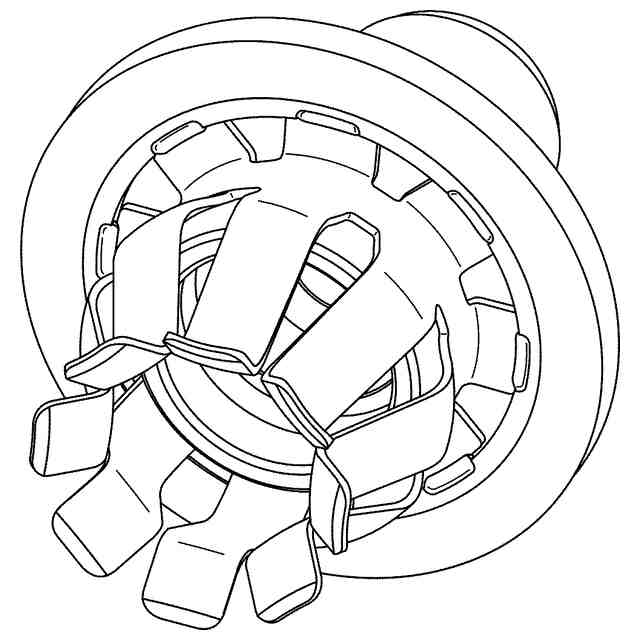

意匠の説明右側面図は左側面図と対称に表れるため省略する。実線で表した部分が部分意匠として意匠登録を受けようとする部分である。底面図、斜視図2、シールド部材と筒状シェルの拡大正面図、シールド部材と筒状シェルの拡大底面図、シールド部材と筒状シェルの拡大斜視図、A-A線断面図、及び縮小分解斜視図において表れる途切れた細線は、立体形状を表わす稜線である。
この意匠をJ-PlatPatで参照する
