発行日2025-05-13
公報種別意匠公報(S)
登録番号1798353
登録日2025-05-01
意匠に係る物品液体注入器
意匠分類J7-42(医療機械器具)
出願番号2024023099
出願日2024-11-07
意匠権者個人
代理人弁理士法人三枝国際特許事務所

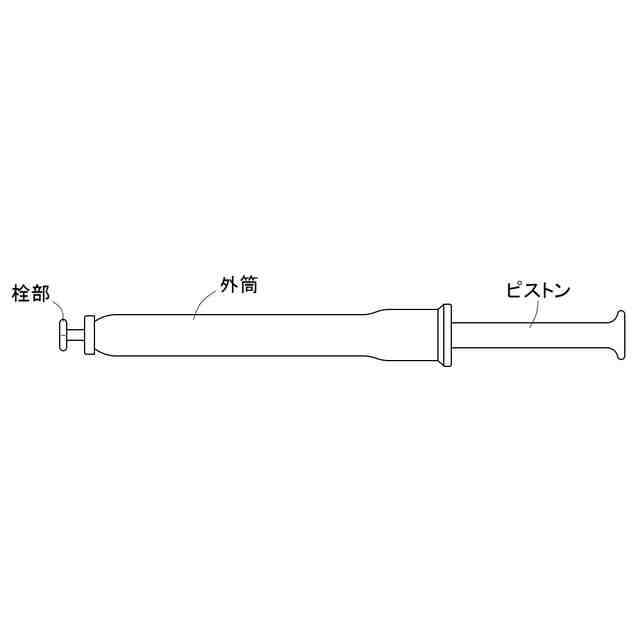

意匠に係る物品の説明本物品は、人体内に液体の薬剤、例えば、女性の性器を洗浄するための洗浄液や、潤滑剤、避妊のための避妊薬液、病気治療のための薬液等を注入するための、液体注入器である。各部の名称を示す参考図に示すように、本物品は栓部と外筒とピストンから成る。栓部は外筒に、例えばねじ止めや圧入等により取り付けられ、栓部に設けられた鍔と外筒先端部とが接することで、外筒内に収容された液体の漏れを防ぐことができる。

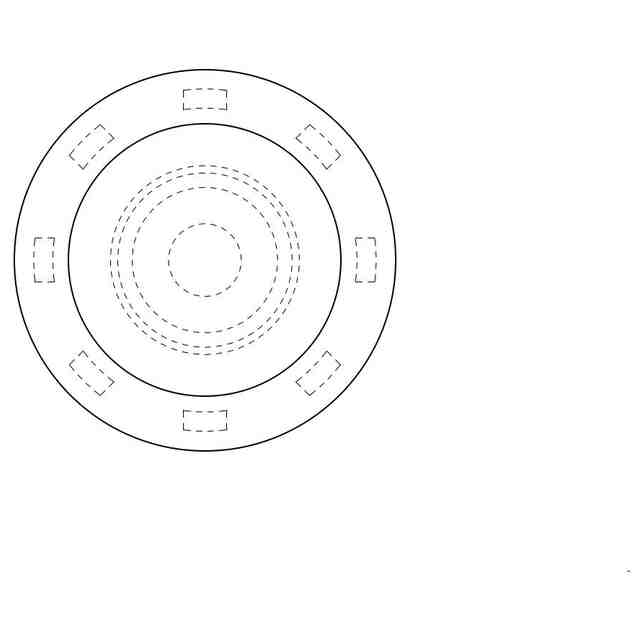

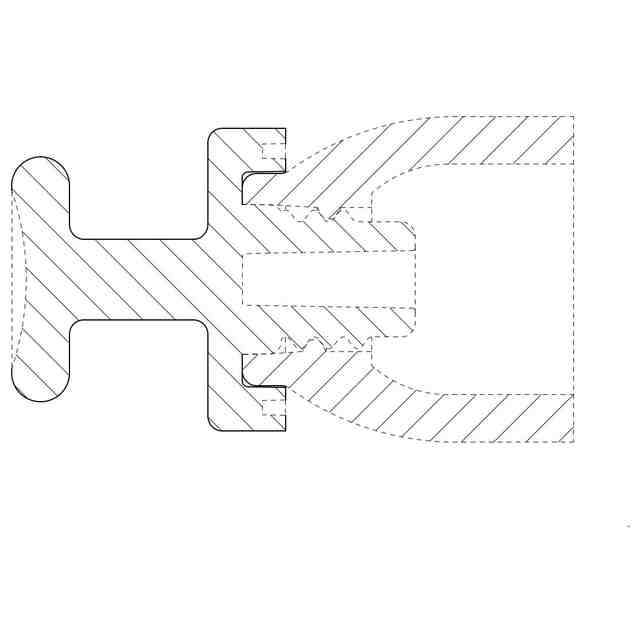

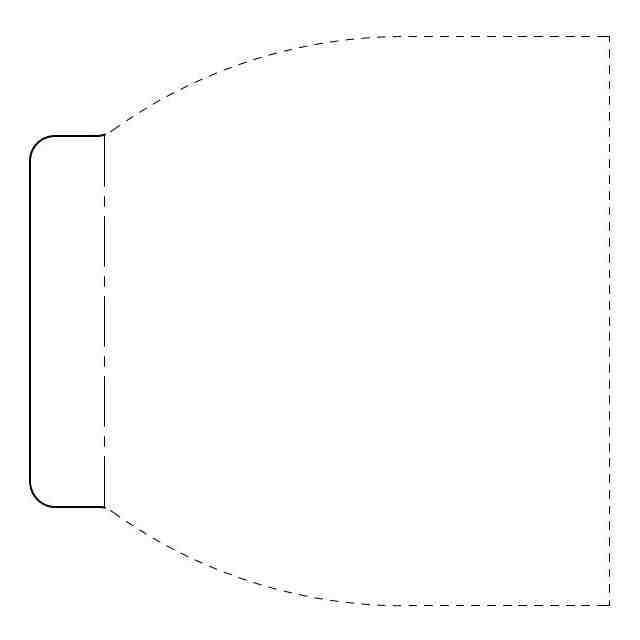

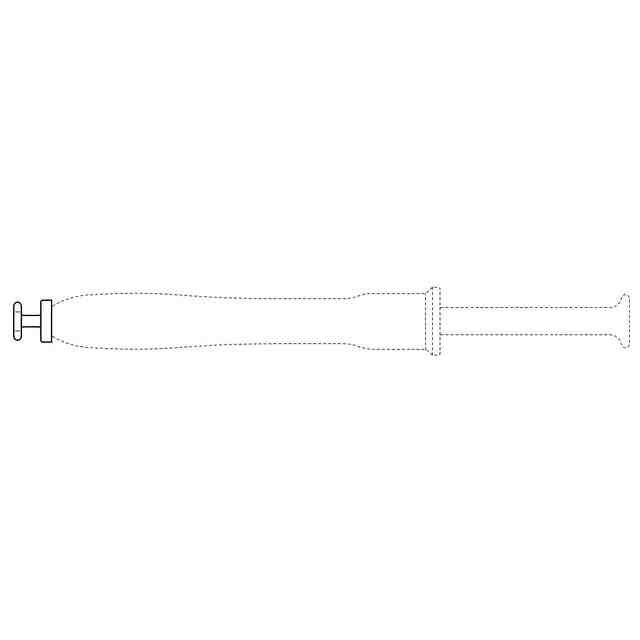

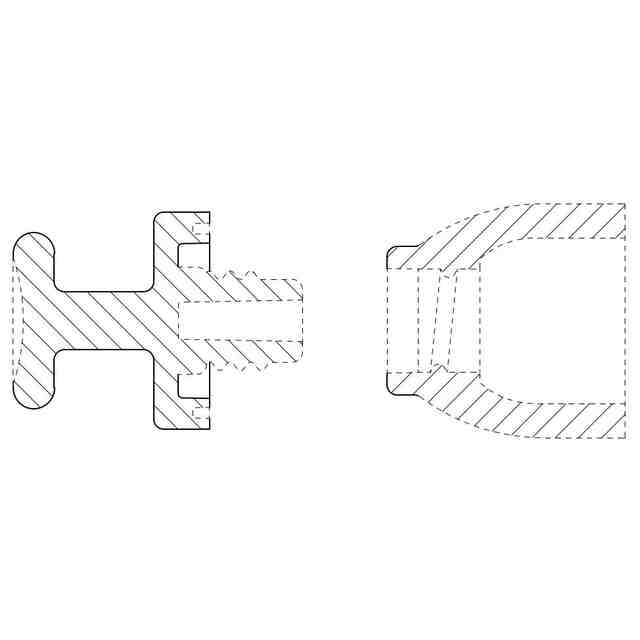

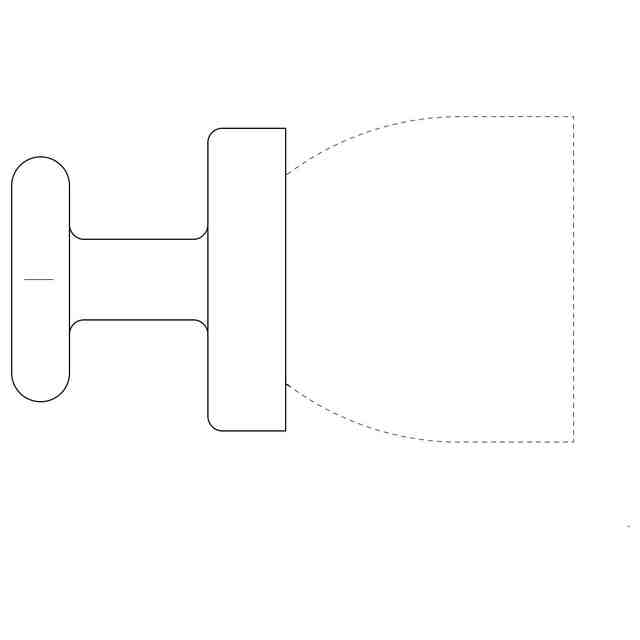

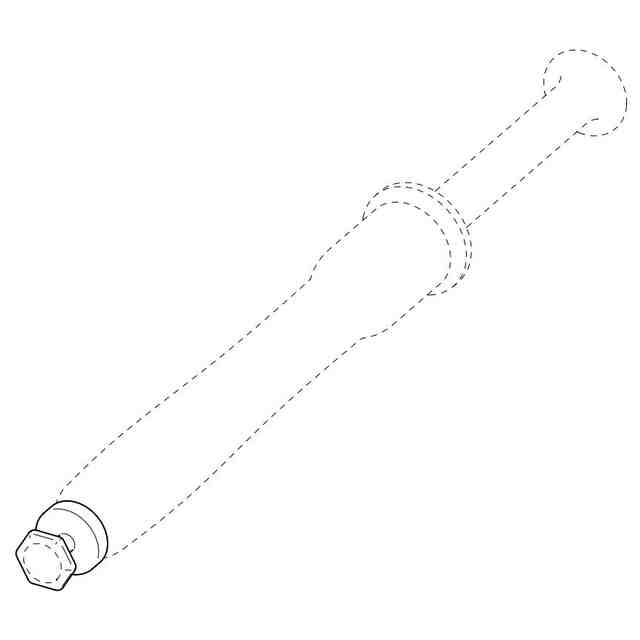

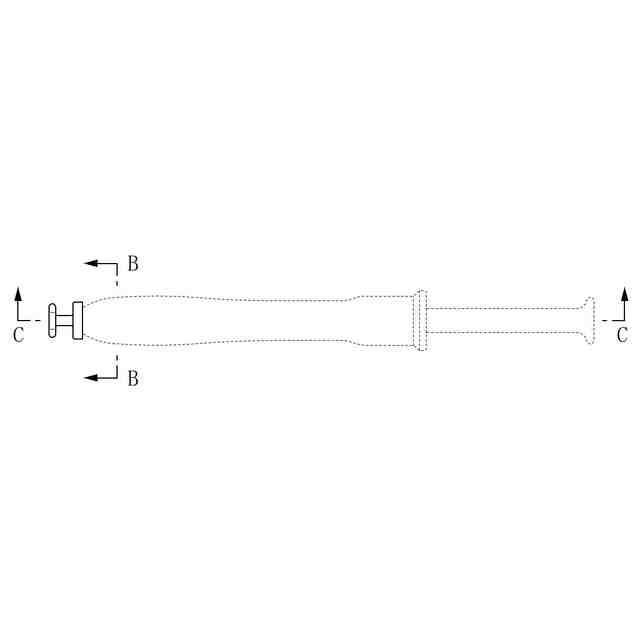

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。各図において示された途切れた細線は、立体表面の形状を特定するための稜線である。

関連意匠
