発行日2025-05-26
公報種別意匠公報(S)
登録番号1799433
登録日2025-05-16
意匠に係る物品配線ボックス用仕切板
意匠分類H2-42390(回転電気機械、配電機械器具)
出願番号2024014133
出願日2024-07-10
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

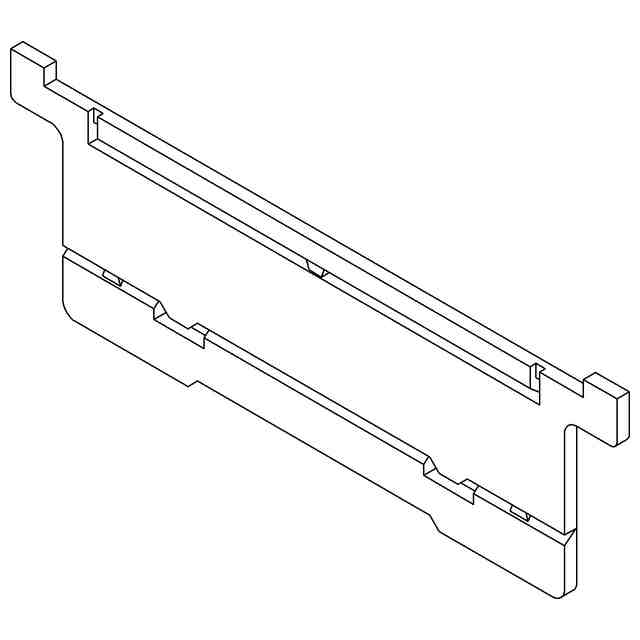

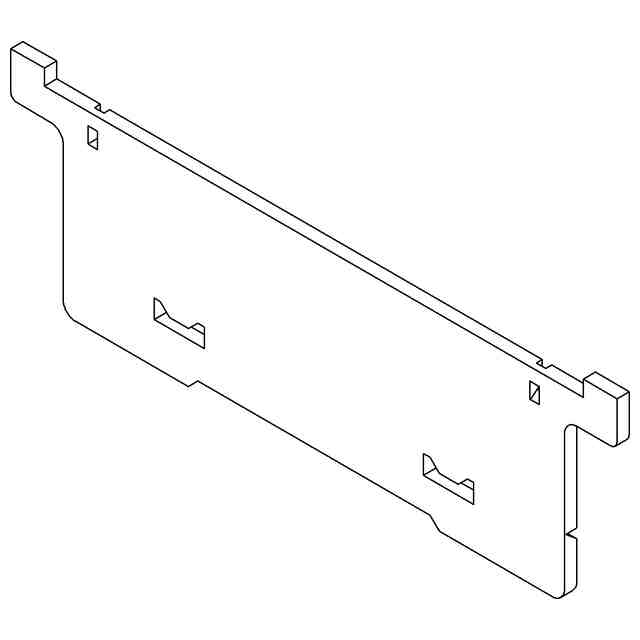

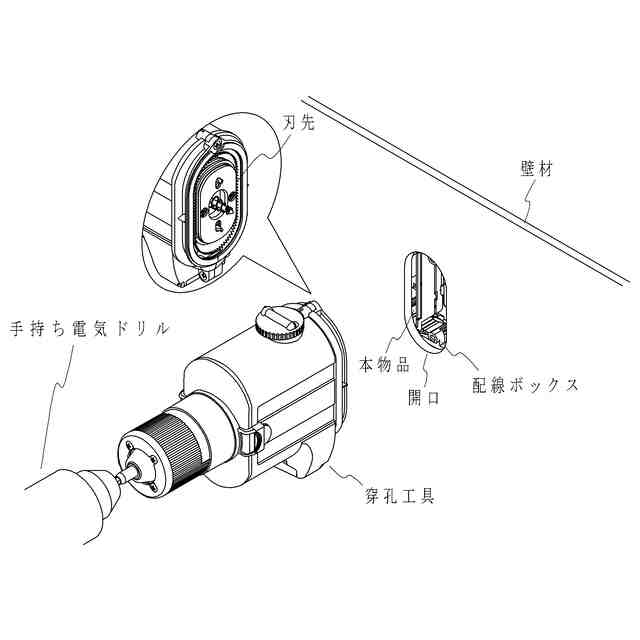

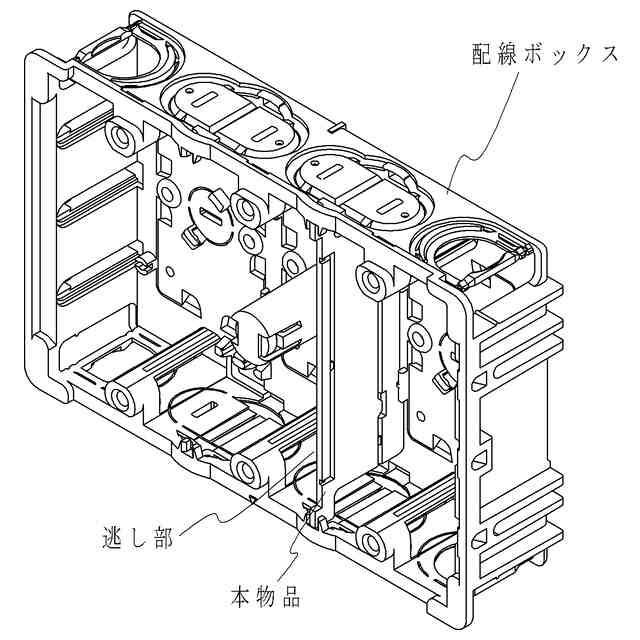

意匠に係る物品の説明本物品は、スイッチやコンセント等の配線器具を壁面に取り付けるために壁裏に設置される配線ボックスの内部を区画する配線ボックス用仕切板に関するものである。使用状態参考図1及び2により説明すると、本物品は、配線ボックスの内側に組付けられて当該配線ボックスの内部を区画することができ、本物品は、本物品が取り付けられて壁裏に設置された配線ボックスに対して壁表から配線器具を取り付けるための開口を手持ち電気ドリルを使用した穿孔工具で開口する際に、壁裏まで到達する当該穿孔工具の刃先が本物品と干渉しないように逃し部が凹設されている。

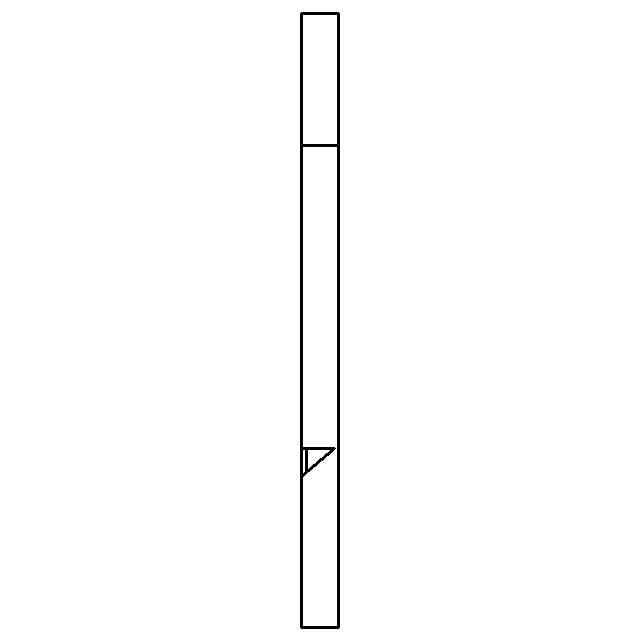

意匠の説明左側面図は右側面図と対称に表れる。
この意匠をJ-PlatPatで参照する
