意匠ウォッチ

発行日2025-06-20
公報種別意匠公報(S)
登録番号1801578
登録日2025-06-12
意匠に係る物品配線用ボックス
意匠分類H2-4230(回転電気機械、配電機械器具)
出願番号2024021561
出願日2024-10-17
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

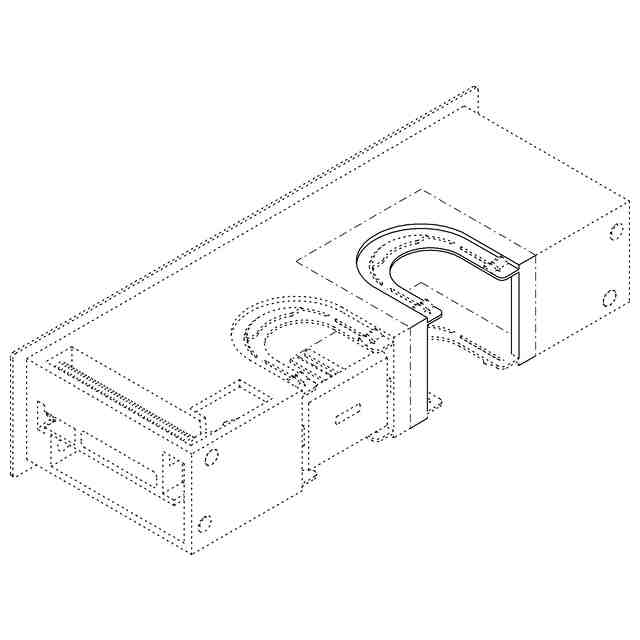

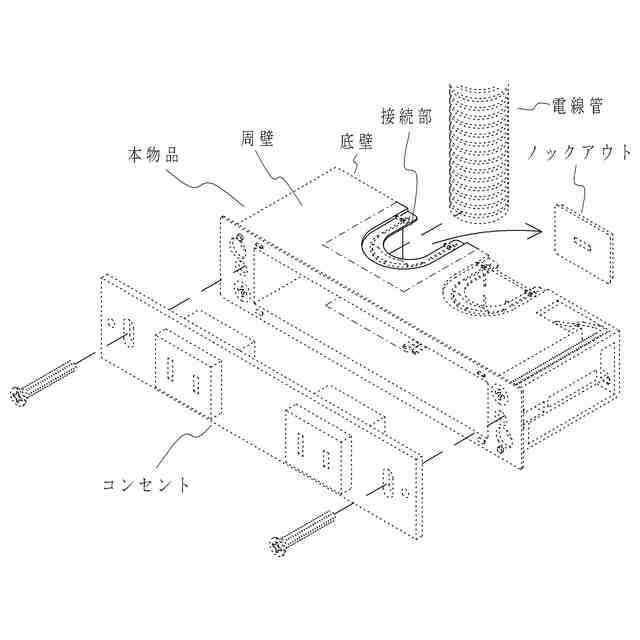

意匠に係る物品の説明本物品は、壁面等にスイッチやコンセント、LANケーブルのモジュラージャック等を設置するために使用する配線用ボックスに関するものである。使用状態参考図により説明すると、本物品は、底壁と、当該底壁から立設する周壁とからなる配線用ボックスであり、前側にコンセントを固定することができ、周壁に形成された接続部にはケーブル類を収容し保護する電線管の先端を底面側から差し込んで接続することができる。その際、底壁に形成されたノックアウトを除去することで電線管の先端を接続部に接続する空間を確保することができる。

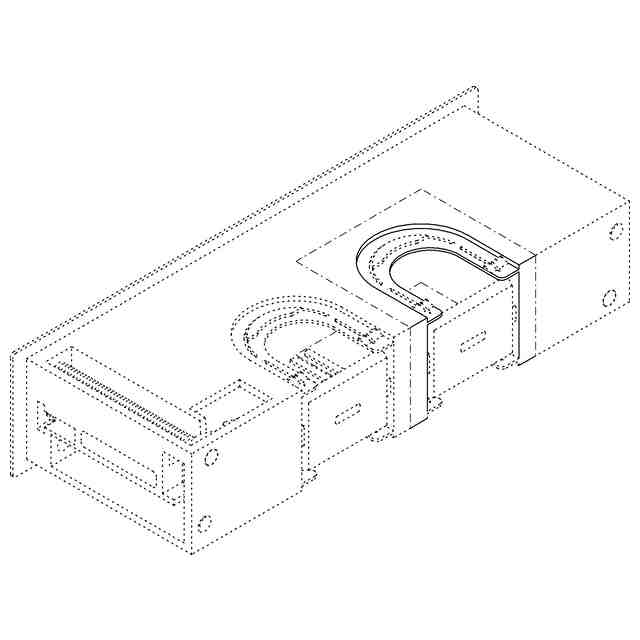

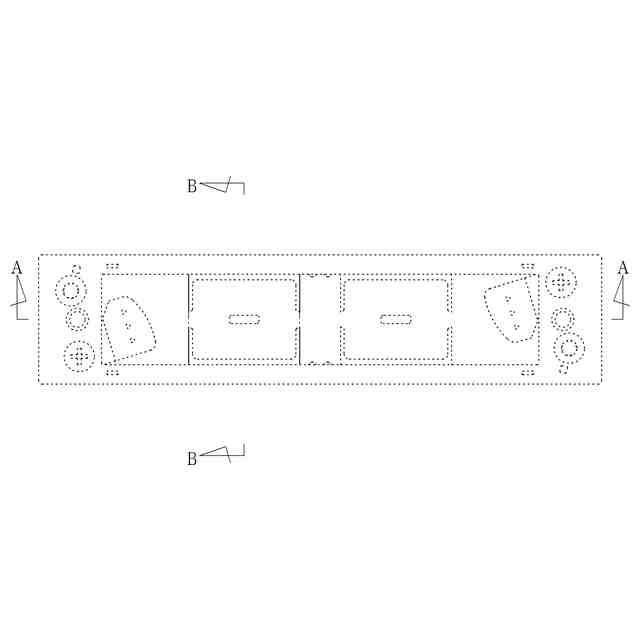

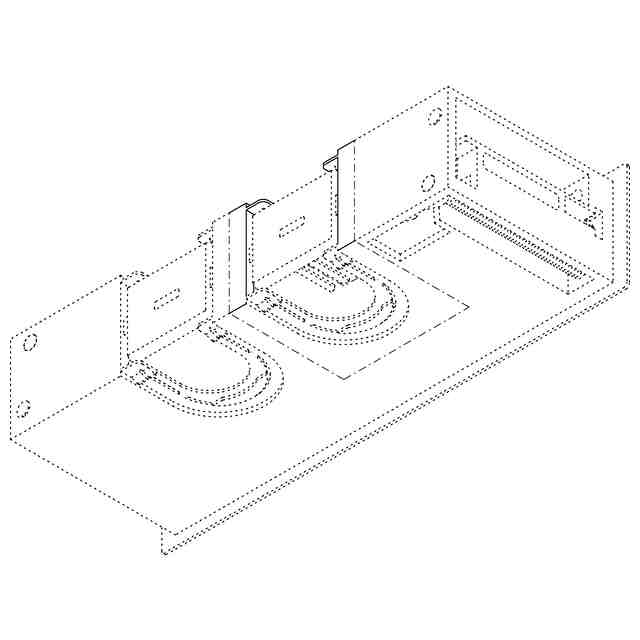

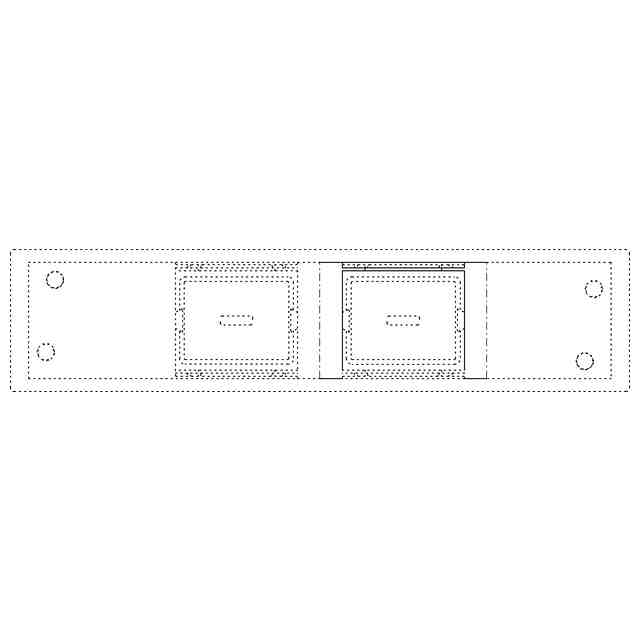

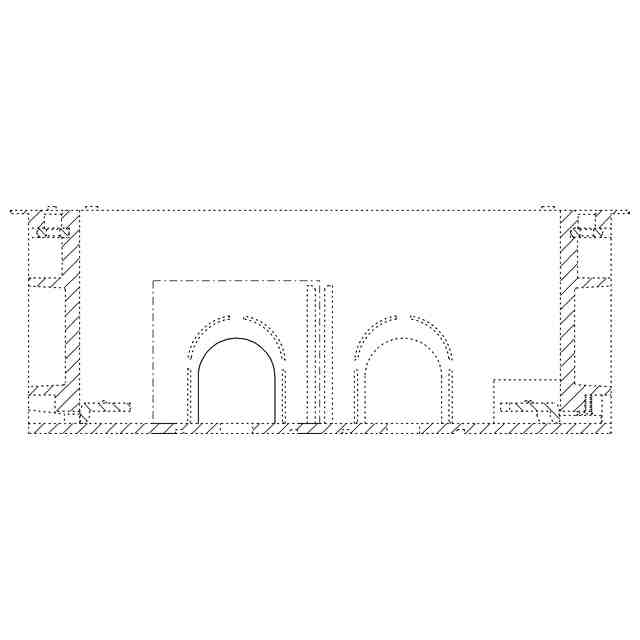

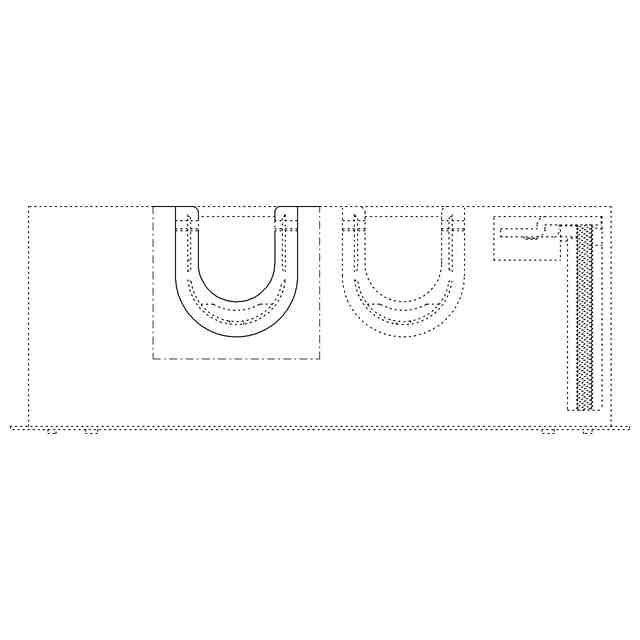

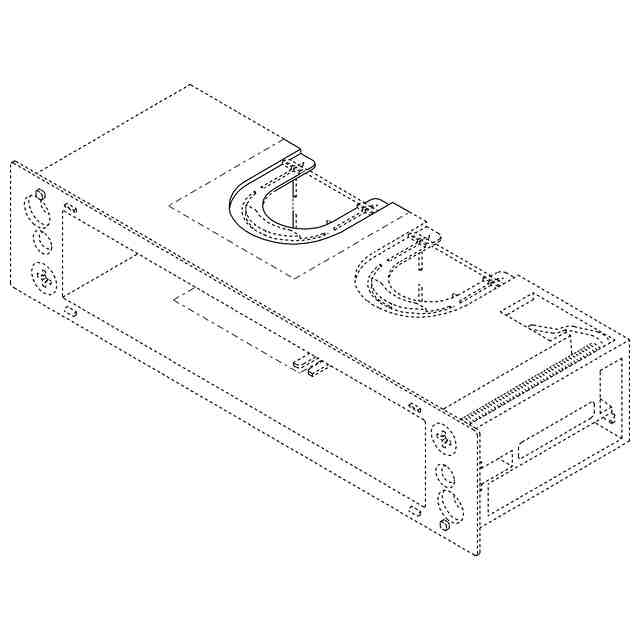

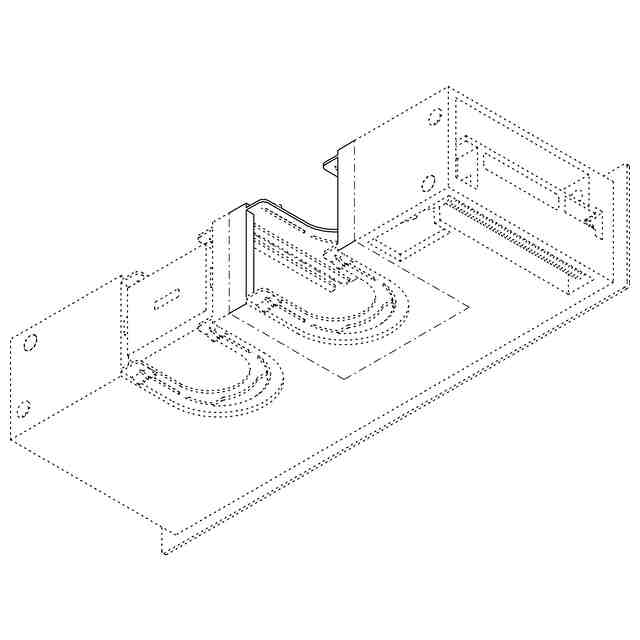

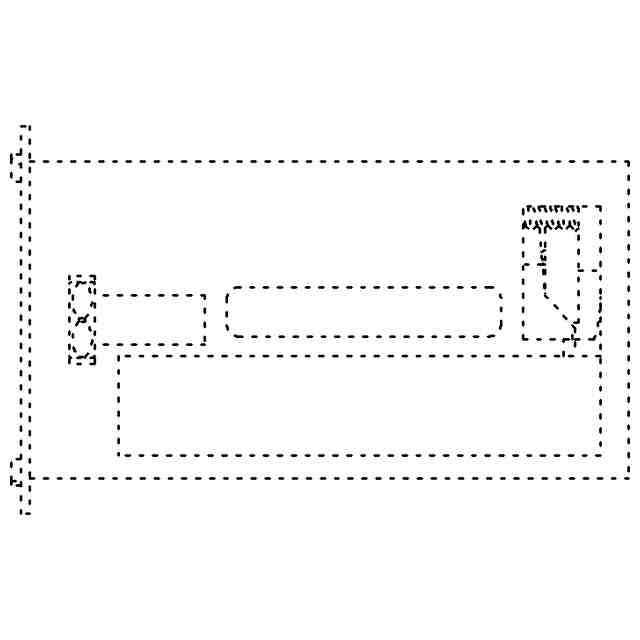

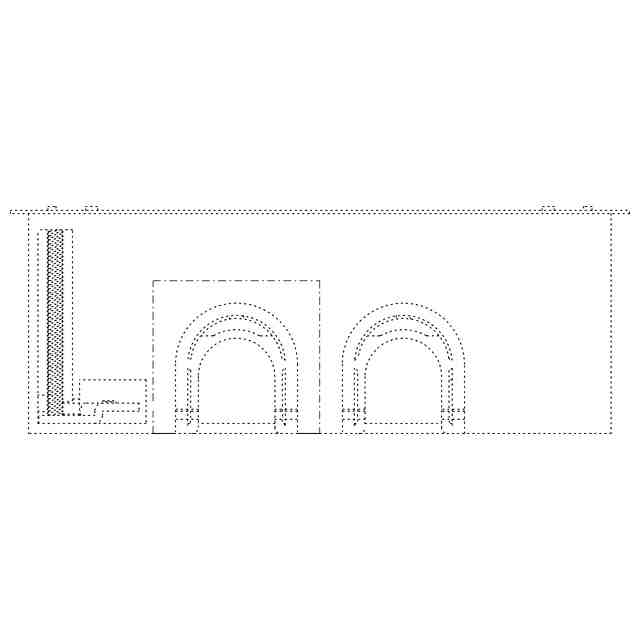

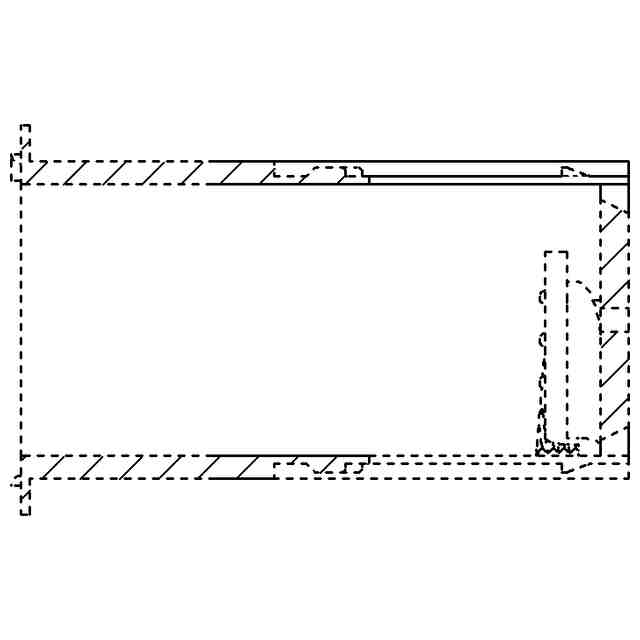

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
