意匠ウォッチ

発行日2025-06-20
公報種別意匠公報(S)
登録番号1801579
登録日2025-06-12
意匠に係る物品配線用ボックス
意匠分類H2-4230(回転電気機械、配電機械器具)
出願番号2024021562
出願日2024-10-17
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所
意匠に係る物品の説明本物品は、壁面等にスイッチやコンセント、LANケーブルのモジュラージャック等を設置するために使用する配線用ボックスに関するものである。使用状態参考図1及び2により説明すると、本物品は、壁材に穿設された透孔に壁表から挿し込まれ、壁表から挟み爪を起立させて壁材の裏面に引き寄せて壁材に固定され、略U字状の接続部にケーブル類を収容する電線管の先端を挿し込むことで壁材の裏側の電線管を本物品に接続することができる。また、接続部には、挟み爪を起立させる際に当該挟み爪を接続部に接触させずに通過させるための爪通過部が形成されている。

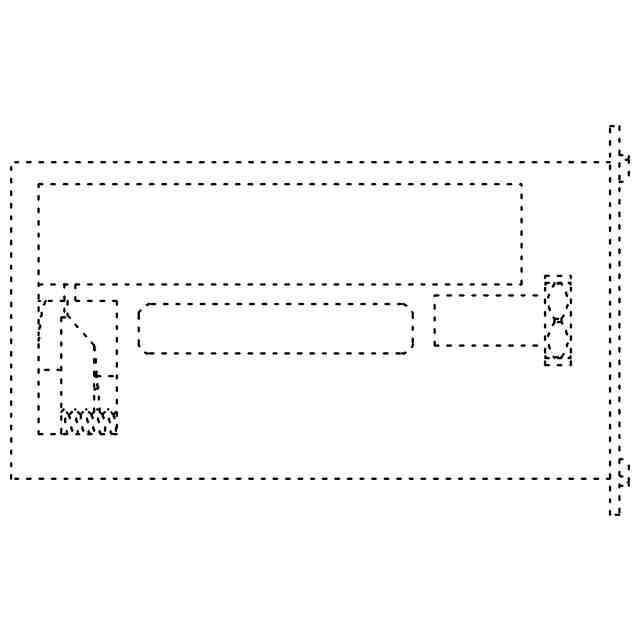

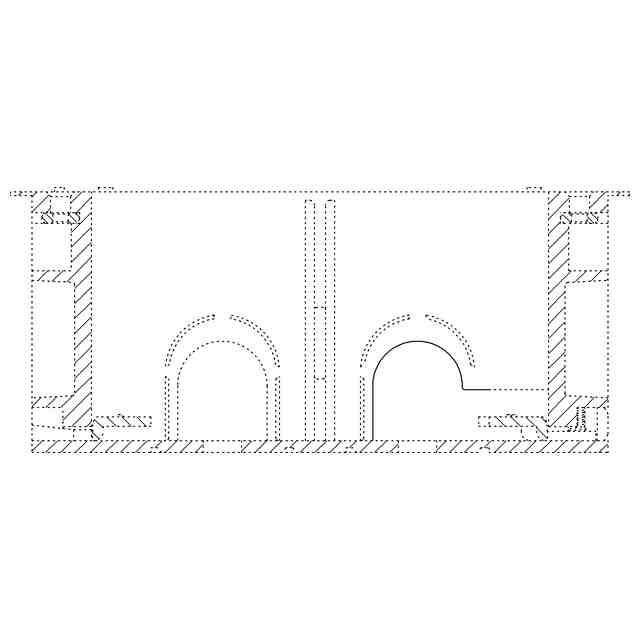

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
