意匠ウォッチ

発行日2025-07-04
公報種別意匠公報(S)
登録番号1802909
登録日2025-06-26
意匠に係る物品配線ボックス用函体
意匠分類H2-4230(回転電気機械、配電機械器具)
出願番号2024025630
出願日2024-12-11
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

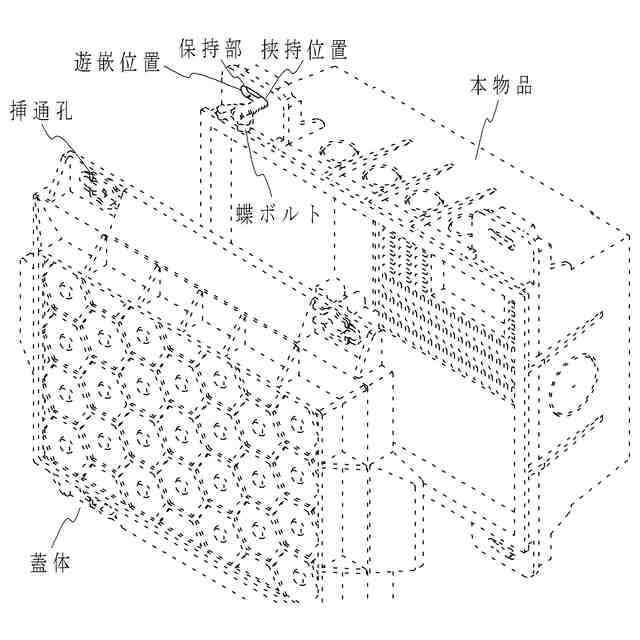

意匠に係る物品の説明本物品は、蓋体を被せることで配線ボックスを形成して、電気機器やケーブルの結線箇所を内部に収容し保護する配線ボックス用函体に関するものである。使用状態参考図により説明すると、本物品は、蓋体を固定するための蝶ボルトを保持する保持部が長孔状に形成され、その長手方向の一端は前記蝶ボルトの軸部が周方向に回転可能な幅で遊嵌位置として形成され、他端は軸部を挟持して周方向への回転が抑えられる幅の挟持位置として形成されている。そして、当該挟持位置に蝶ボルトを挟持して軸部の周方向への回転を抑えることで、蓋体を被せる際に蝶ボルトの頭部を蓋体の挿通孔に対し通過させやすくし、蓋体を本物品に被せた後は蝶ボルトを遊嵌位置に移動するとともに回して締めこむことができる。

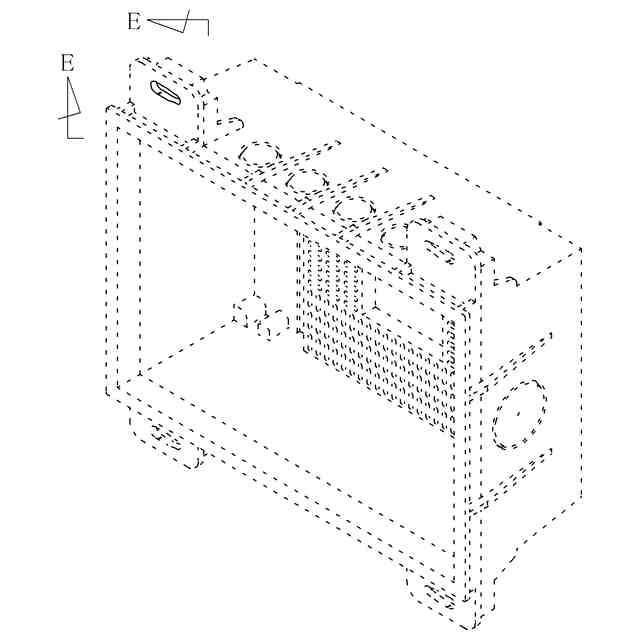

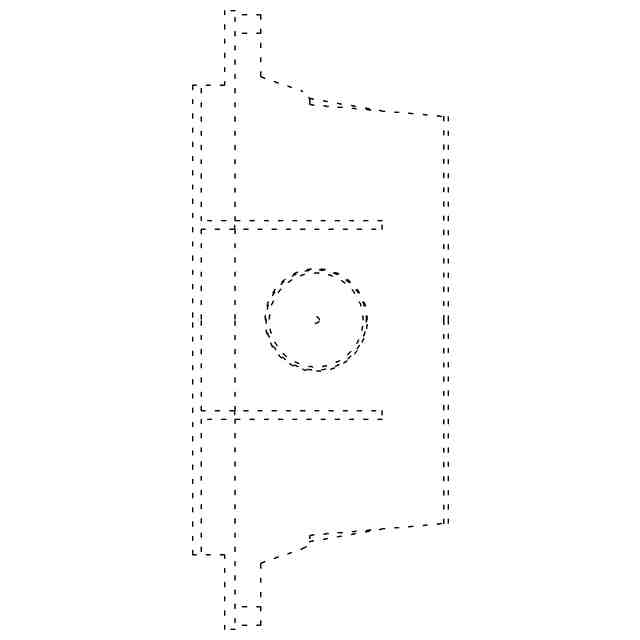

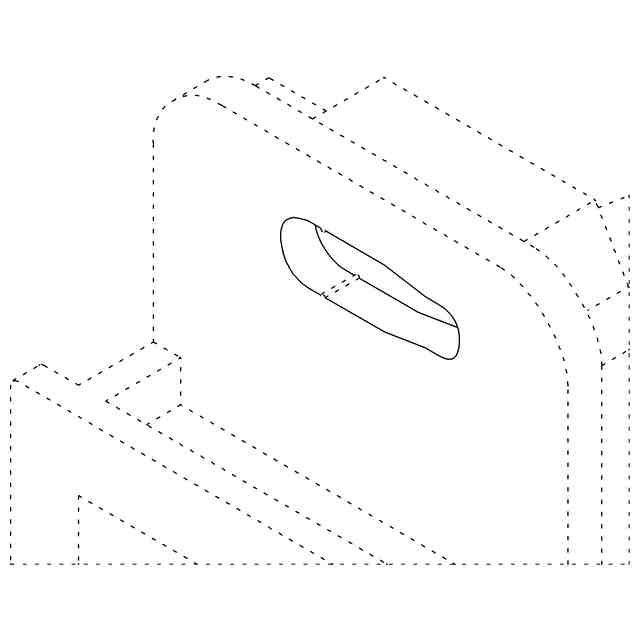

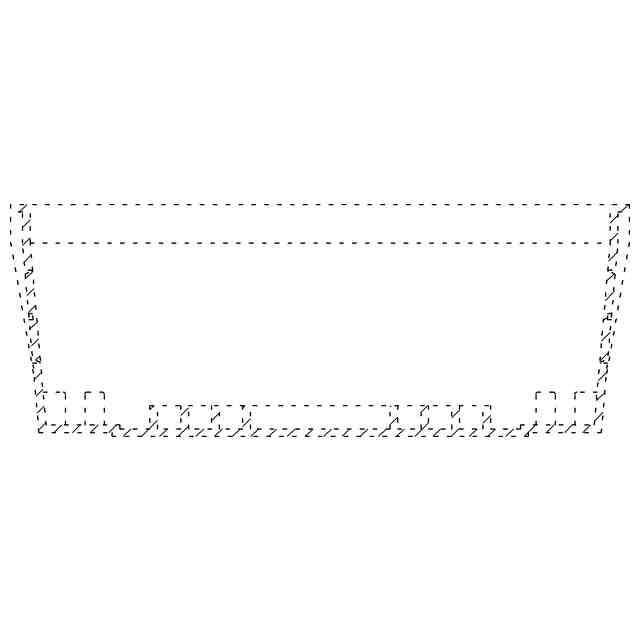

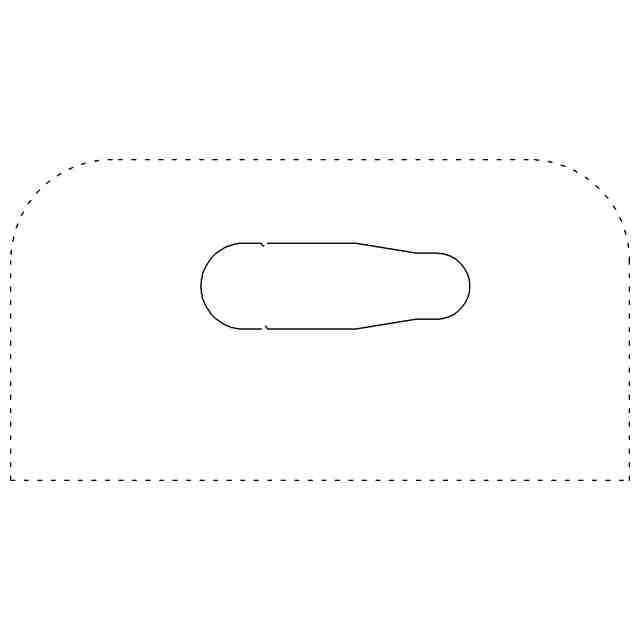

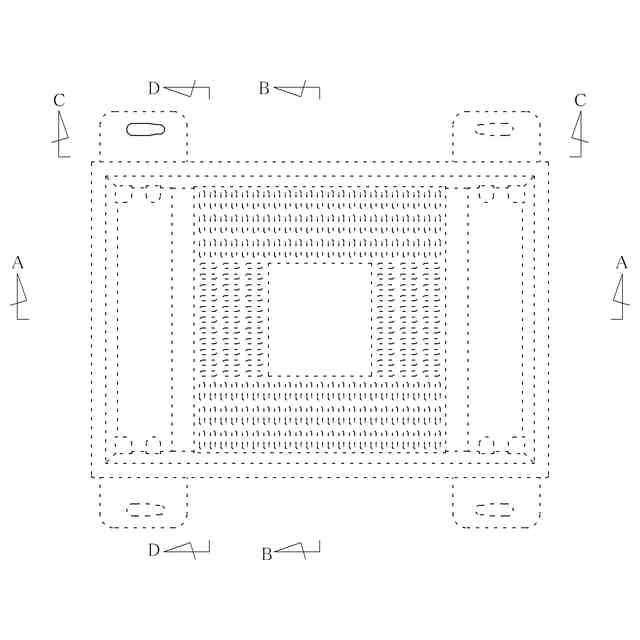

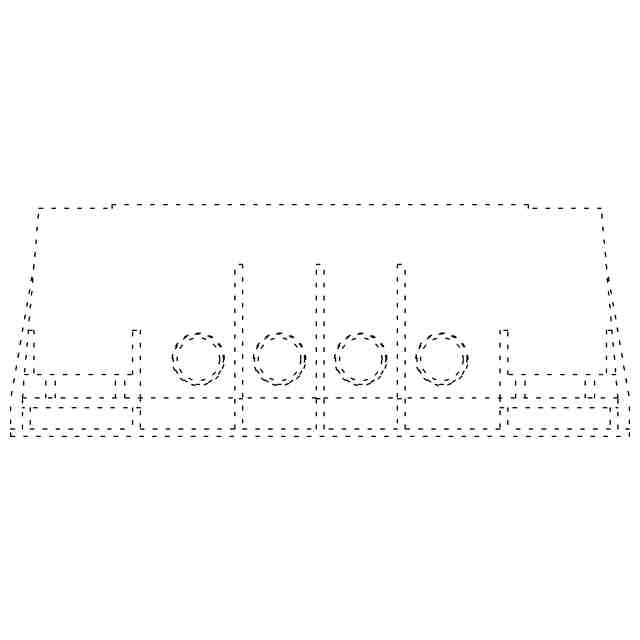

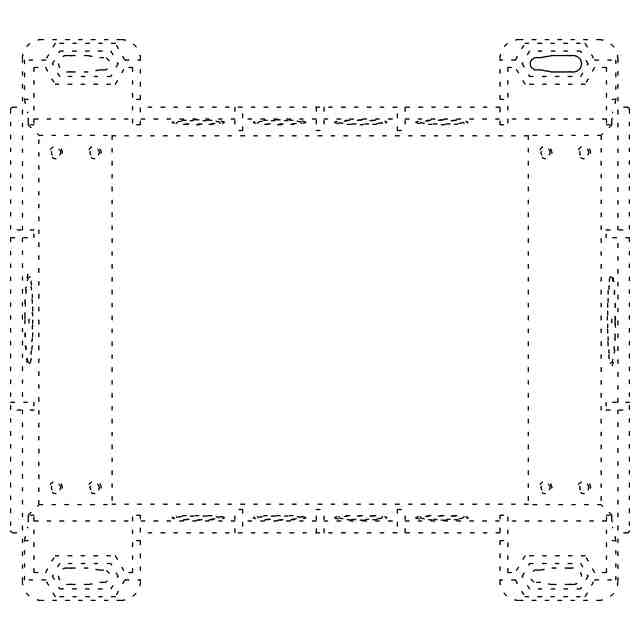

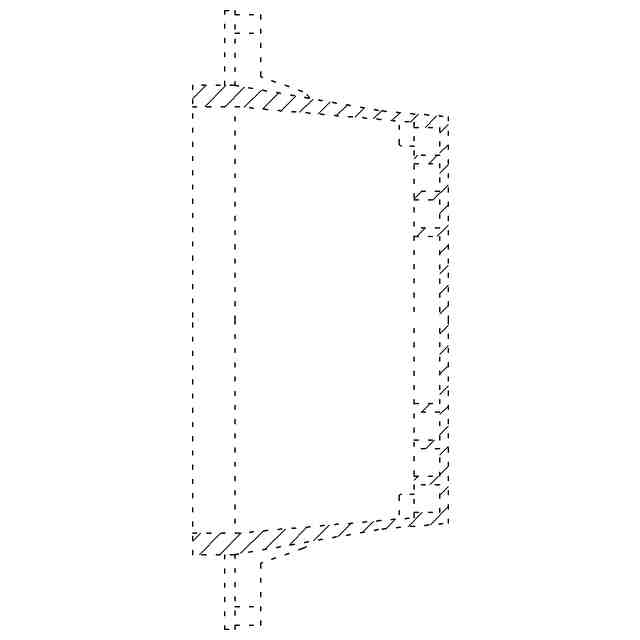

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と、左側面図は右側面図と、それぞれ対称に表れる。

関連意匠
