発行日
2025-07-04
公報種別
意匠公報(S)
登録番号
1802916
登録日
2025-06-26
意匠に係る物品
配線器具取付用枠体
意匠分類
H2
-42391(回転電気機械、配電機械器具)
出願番号
2024026130
出願日
2024-12-18
意匠権者
未来工業株式会社
,
MIRAI KOGYO KABUSHIKIKAISHA
代理人
弁理士法人Vesta国際特許事務所
意匠に係る物品の説明

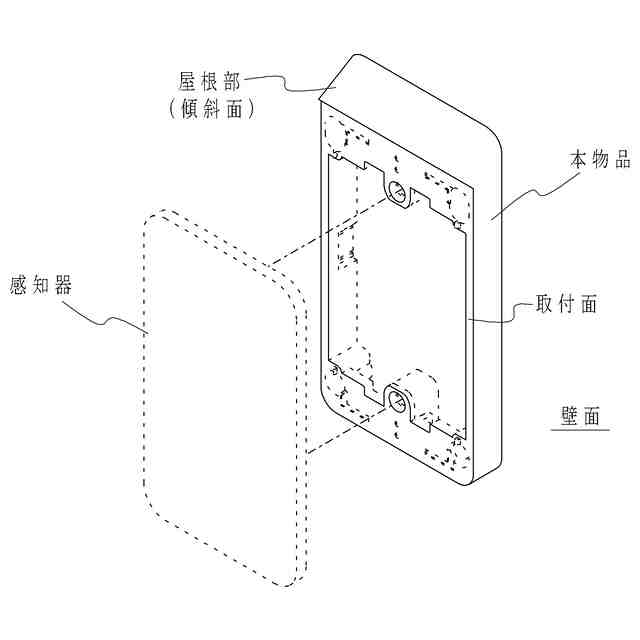

本物品は、壁面にスイッチ、コンセントや人体の接触・接近を感知する感知器等の配線器具を取り付けるために使用する配線器具取付用枠体に関するものである。使用状態参考図により説明すると、本物品は、前記感知器が取り付けられる取付面と、当該取付面よりも前方に突出するとともに当該取付面に対して傾斜する傾斜面が形成された屋根部と、を備え、本物品を前記屋根部が垂直方向上側に位置するように壁面に設置することで、前記屋根部によって本物品自体や前記感知器の上部に埃が堆積することを防止することができる。
意匠の説明

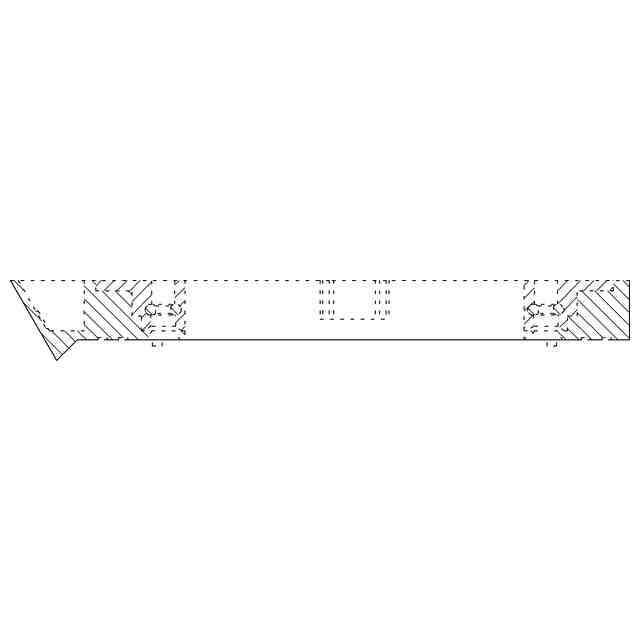

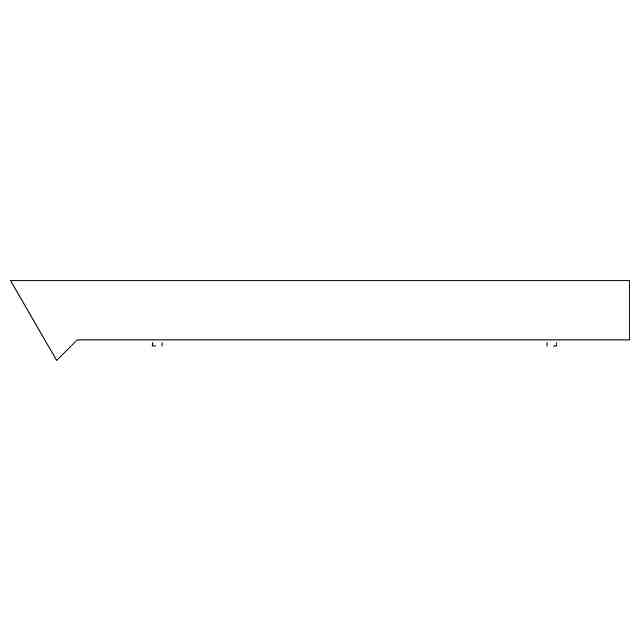

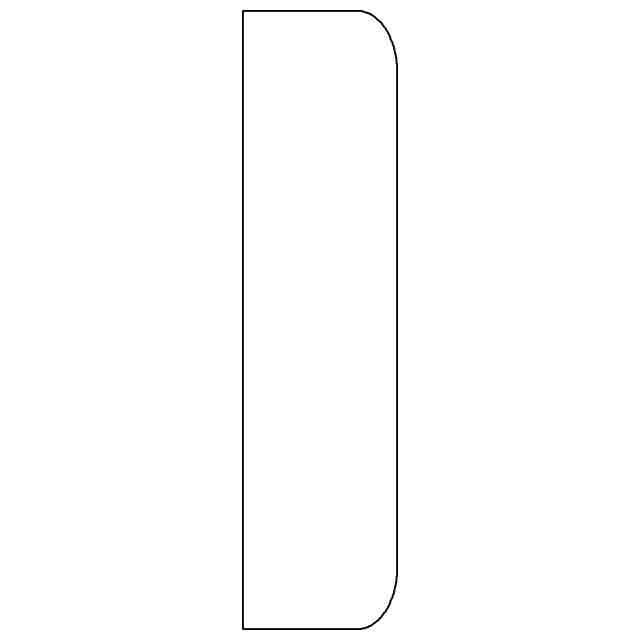

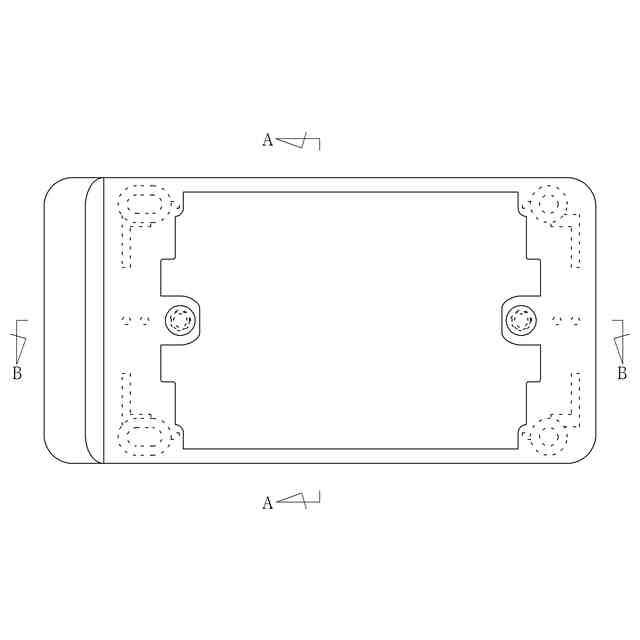

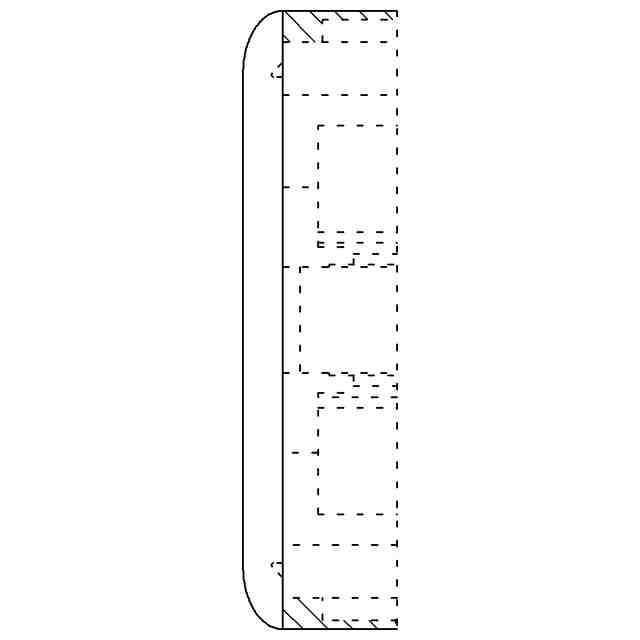

実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と対称に表れる。
