意匠ウォッチ

発行日2025-07-14
公報種別意匠公報(S)
登録番号1803563
登録日2025-07-04
意匠に係る物品充填材支持具
意匠分類M2-4900(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025003107
出願日2025-02-19
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

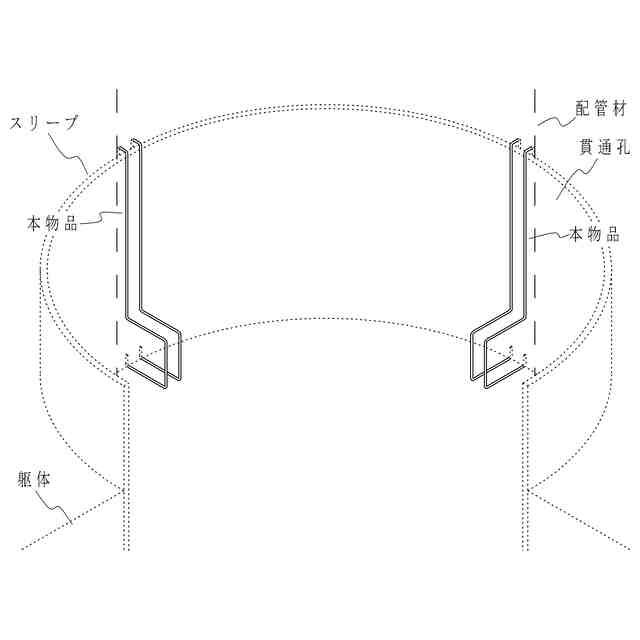

意匠に係る物品の説明本物品は、ケーブル、電線管や排水管等の配線・配管材が建物の躯体の貫通孔を貫通する箇所において、配線・配管材と貫通孔内面に生じる隙間に充填する充填材を支持するための充填材支持具に関するものである。使用状態参考図1及び2により説明すると、本物品は、線材により弾性変形可能に形成されてなり、躯体を貫通するスリーブによって形成された貫通孔に配管材が配管される箇所において、複数の本物品が、貫通孔の周方向に適宜間隔をあけて貫通孔内面と配管材との隙間に挿し込まれ、挿入部の先端に形成された支持部によって前記隙間に充填される充填材を支持することができる。なお、使用状態参考図2の様に、本物品の支持部が形成された端部を拡開するように弾性変形させると、前記隙間が狭い場合でも本物品を挿入することが可能になる。

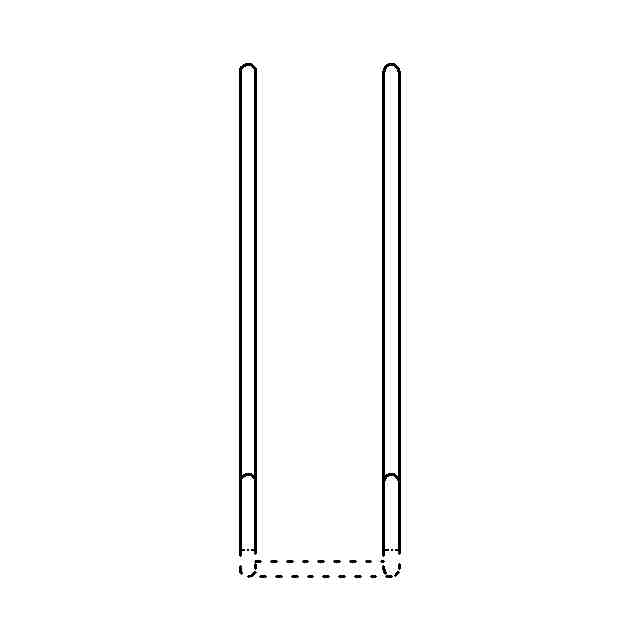

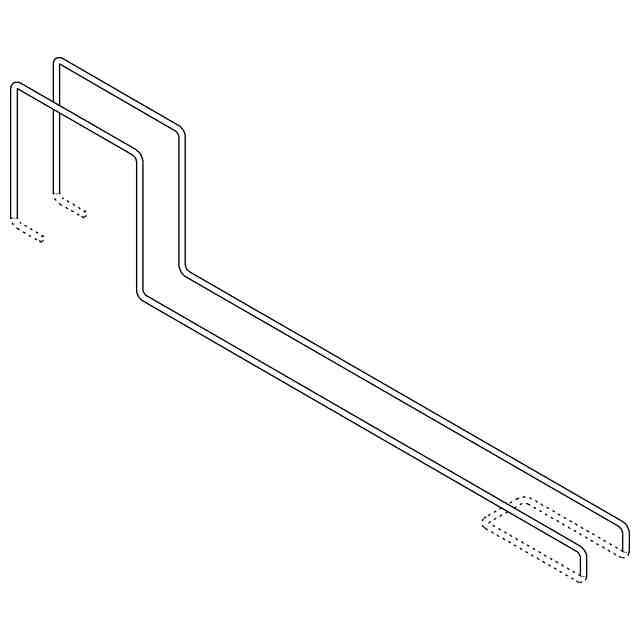

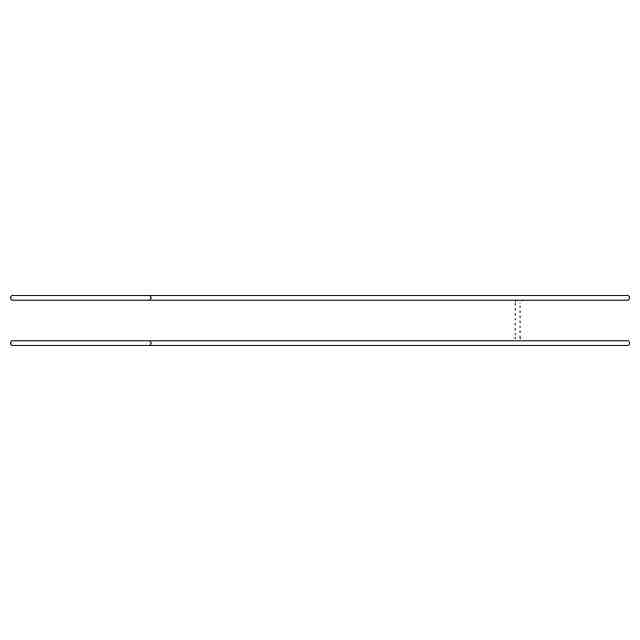

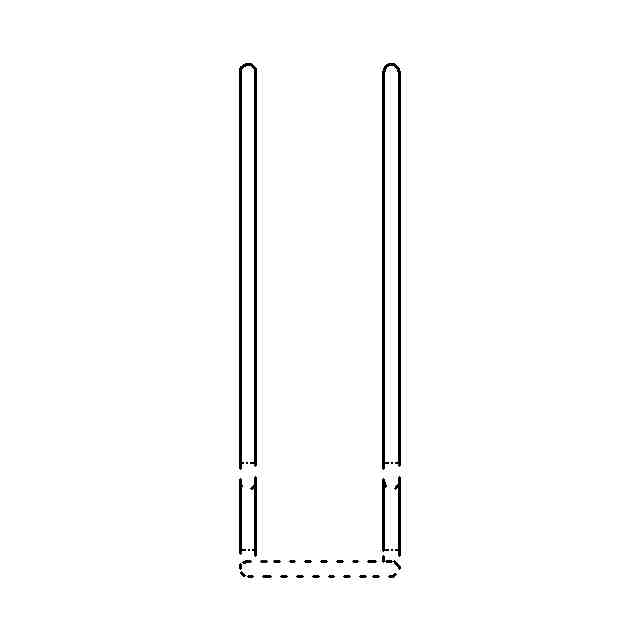

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。背面図は正面図と対称に表れる。

関連意匠
