発行日2025-07-17
公報種別意匠公報(S)
登録番号1803909
登録日2025-07-09
意匠に係る物品眼鏡ケース
意匠分類B3-691(身の回り品)
出願番号2025003423
出願日2025-02-24
意匠権者個人
代理人個人

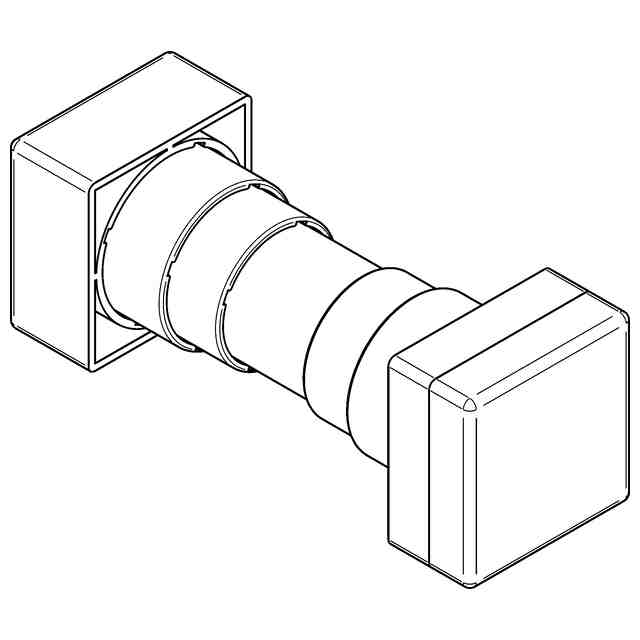

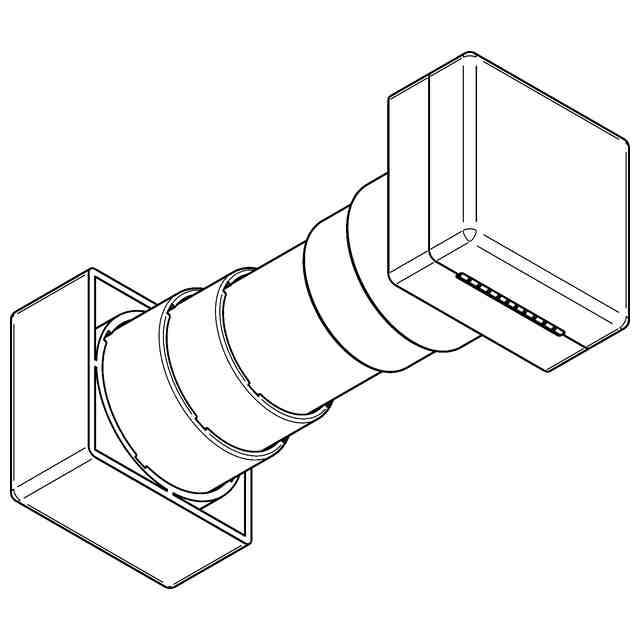

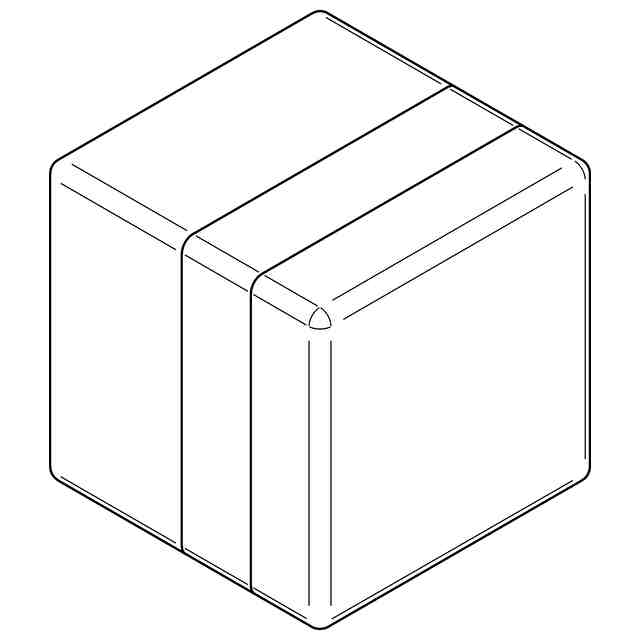

意匠に係る物品の説明本物品は、眼鏡を収納して保護するための眼鏡ケースである。両端は直方体形状となっており、直方体同士の内側に配置される段付き部はそれぞれが円筒形状となっている。一方の直方体部分は蓋と本体とに分かれており、ヒンジによって蓋が開閉可能となっている。段付き部の内部は空洞になっており、蓋を開けることで空洞部に眼鏡を収納可能となっている。段付き部は、一段階小さい円筒部を入れ子式に内部に格納するように可動することで、眼鏡ケースの全長を段階的に伸縮させることができる。最も縮めた状態においては、両端の直方体部分だけが隣接した状態となり、立方体状を呈する。伸び切った状態または縮み切った状態では、直方体部分及び段付き部を反時計回りに回転させることで、段付き部内側に形成されたロック機構によりロックされ、伸縮できない状態となる。一方で、直方体部分及び段付き部を時計回りに回転させることで、段付き部内側に備わるロック機構が外れ、伸縮可能な状態となる。

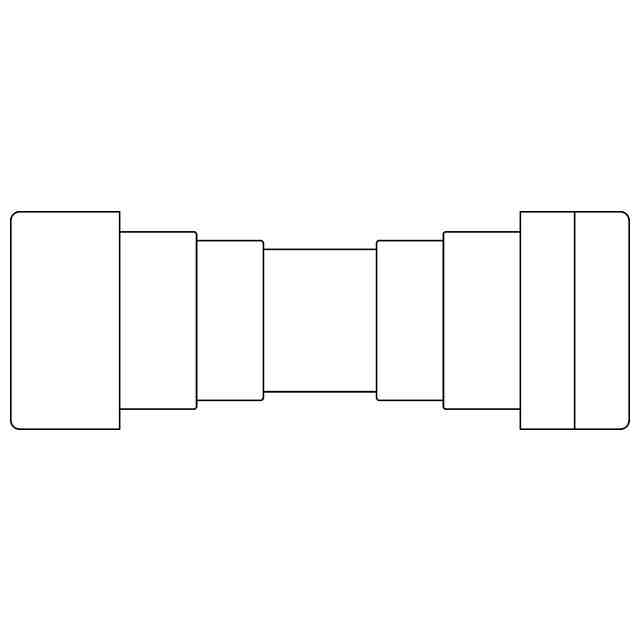

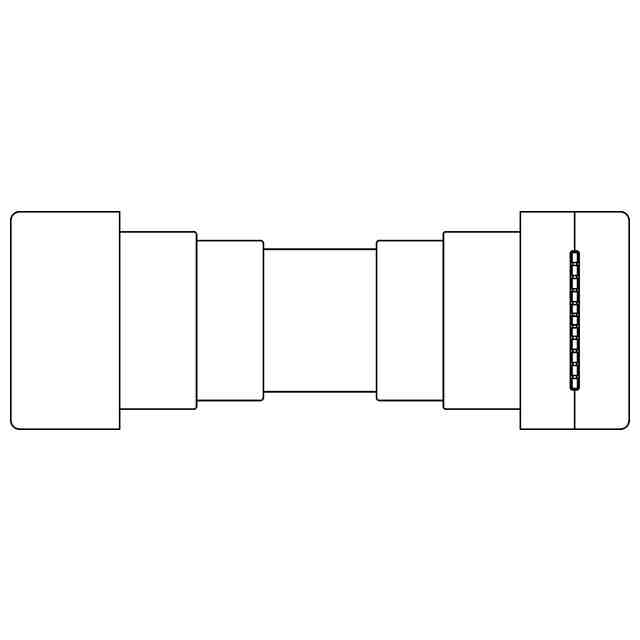

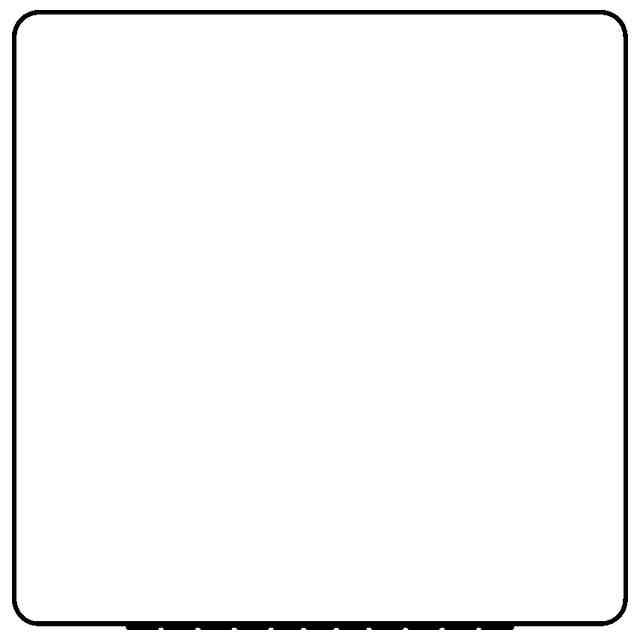

意匠の説明背面図は正面図と対称に表れるため省略する。また、左側面図は右側面図と対称に表れるため省略する。

関連意匠
