発行日2025-07-31
公報種別意匠公報(S)
登録番号1804869
登録日2025-07-23
意匠に係る物品尿漏れ防止具
意匠分類D5-4900(厨房設備用品及び衛生設備用品)
出願番号2024027496
出願日2024-12-26
意匠権者個人
代理人

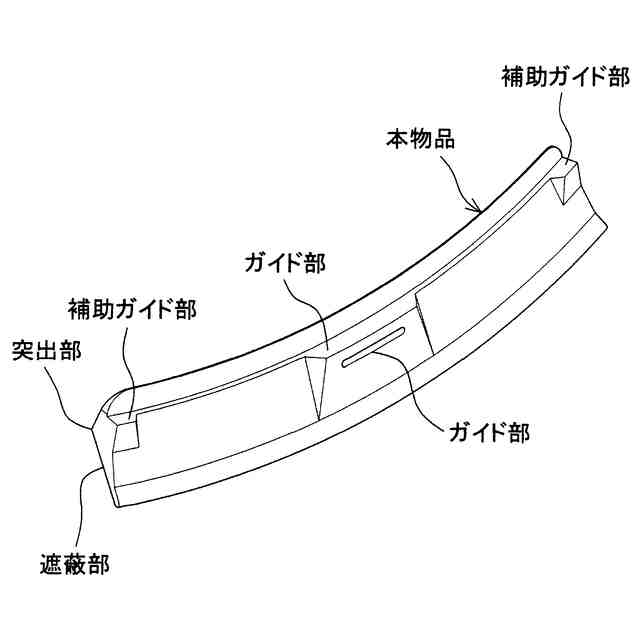

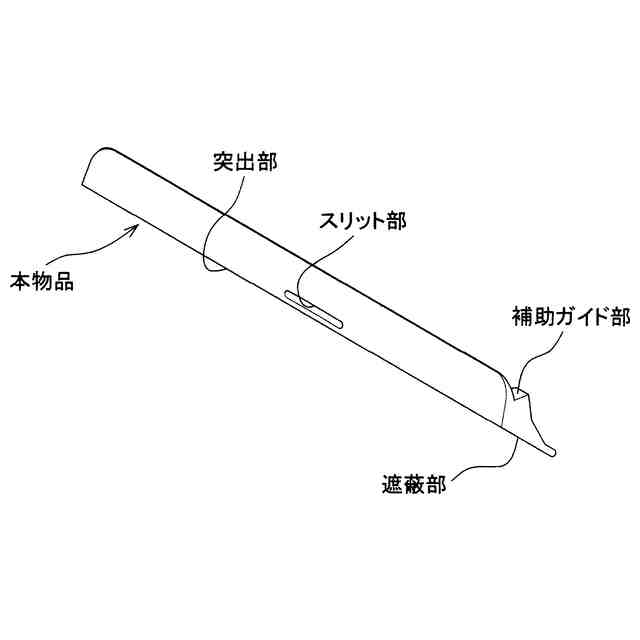

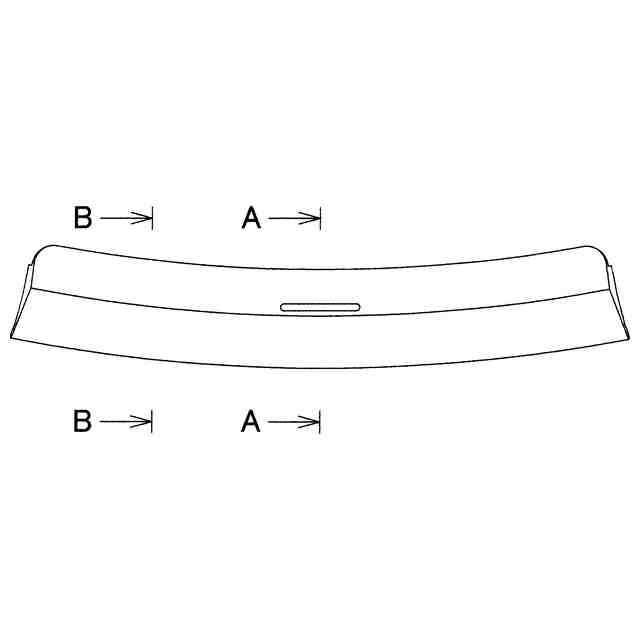

意匠に係る物品の説明本物品は、洋式トイレの便器上面と便座下面の間に形成される隙間を遮蔽するために、「C-C線切断部参考端面図」に示すように便座前方へ傾斜しかつ隙間下方まで遮蔽部を設け、洋式トイレで例えば男性が座位で排尿した場合に、尿が隙間から便器外へ漏出するのを防止するための尿漏れ防止具である。本物品の尿漏れ防止具は、便座内縁への装着を均一にするため「正面図」で示すように下向き凸状に湾曲した形態になっている。また、便座に着座した使用者から遮蔽部を隠すために便座内側に突出させた突出部を設け、この突出部が使用者の視線を遮ることで尿や軟便等で汚れた遮蔽部を隠すことができる。本物品は、便座を上げた状態で、スリット部に例えば面ファスナ等の係止手段を備えた伸縮性のゴム帯を挿通し、便座下面にガイド部及び補助ガイド部を当てながら便座内縁に沿って湾曲させ、ゴム帯で取り付け強さを調節し、面ファスナを係止して便座に装着し、便座を下げた状態で使用する。この面ファスナ等の係止手段は、便器上面と便座下面の隙間に存在し、この便座は使用者の自重で下向きに作用しているので着座中に本物品を取り外すことを防止するとともに、本物品の脱落を防止することができる。また、加えて、ガイド部及び補助ガイド部に両面テープや粘着テープなどの接着手段を設けて便座下面に接着することは、本物品の固定と便座への密着を高めるため好ましい。本物品の尿漏れ防止具において遮蔽部は、着座した使用者から奥側下方に向けて傾斜を設けていることで、排尿時の飛沫を下方へ生じさせるため使用者にかかることを避けることができる。本物品の尿漏れ防止具は、例えばシリコンゴム等のように可撓性や弾性、耐水性を有する合成樹脂製のものであり、曲率が異なる便座でも密着させることができる。

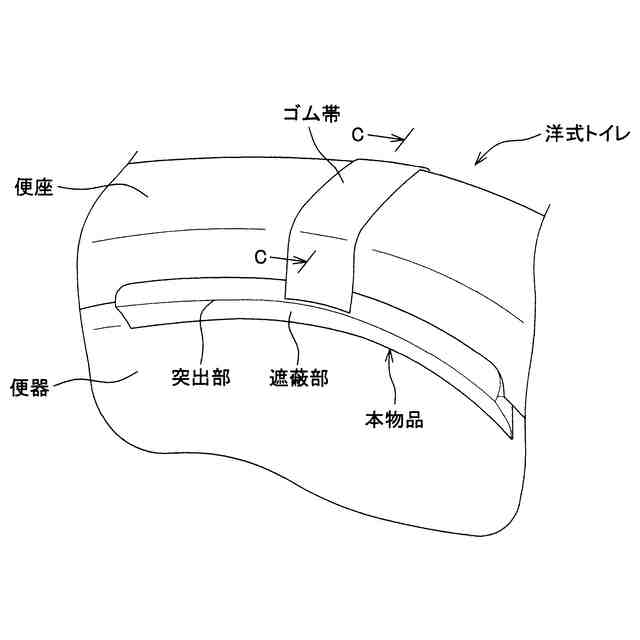

意匠の説明「C-C線切断部参考端面図」中の一点鎖線は、便座下面および便器上面の延長線を表している。

関連意匠
