発行日2025-08-08
公報種別意匠公報(S)
登録番号1805680
登録日2025-07-31
意匠に係る物品商品前出し具
意匠分類F5-21900(広告用具、表示具及び商品陳列用具)
出願番号2024024491
出願日2024-11-27
意匠権者河淳株式会社
代理人弁理士法人あしたば国際特許事務所
意匠に係る物品の説明本願意匠に係る物品は、商品押圧体より前方に陳列された商品をバネ付勢により、常に前方へ押し出すONと、商品を補充する際、商品押圧体が後方に押されることで、自動的にバネ付勢が解除され、商品押圧体の移動を手動で行うOFFとを行うことが可能である。商品前出し具の前方の転倒防止板の直後に位置するスイッチが倒れている状態がONであり、スイッチが傾斜状に起こされている状態がOFFである。スイッチは、商品を補充する際、補充された最前列の商品がスイッチの上に乗ることで倒されてONとなり、商品押圧体が後方に押しやられることで、スイッチは傾斜状に起こされOFFとなる。

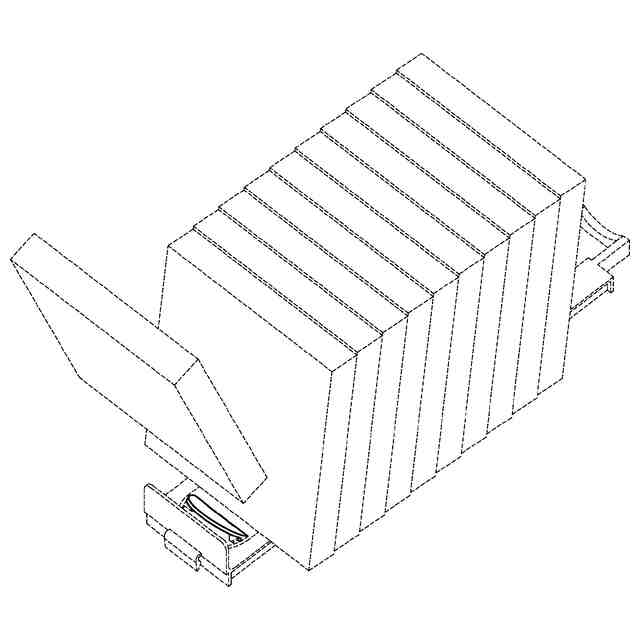

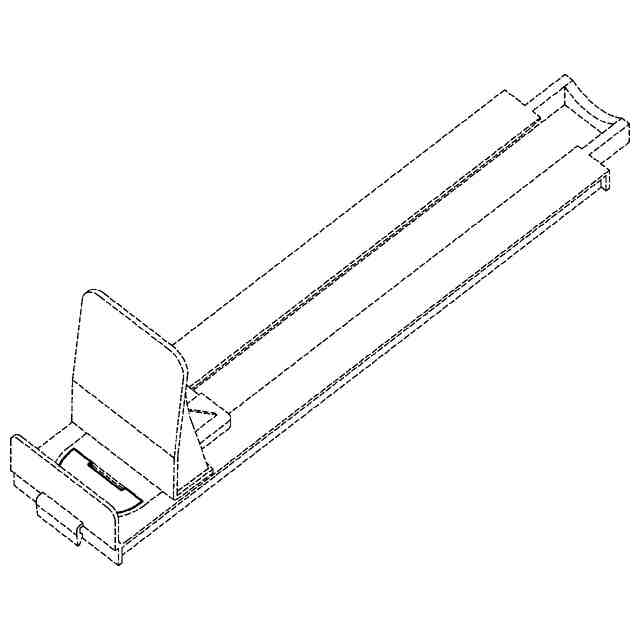

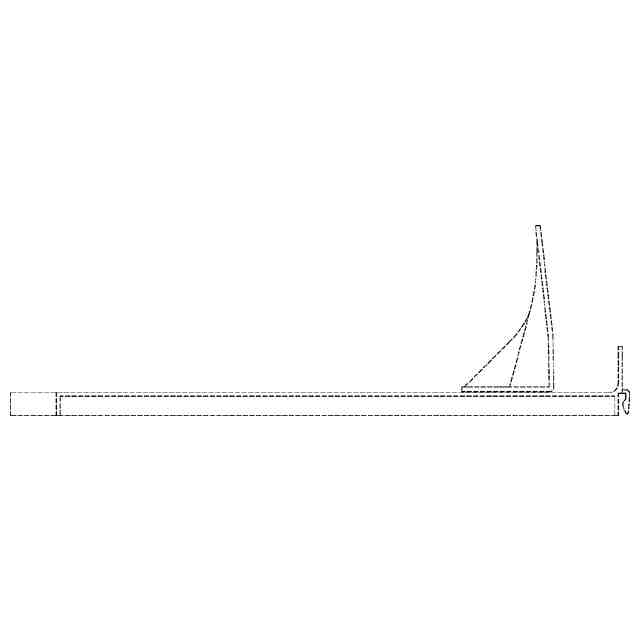

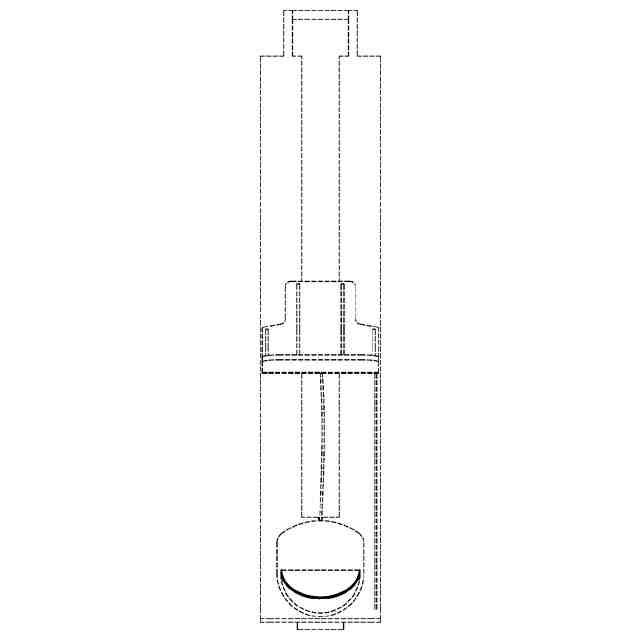

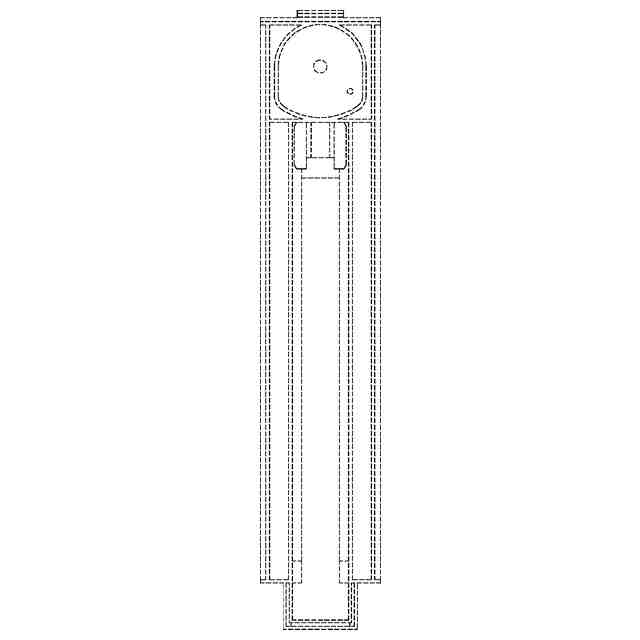

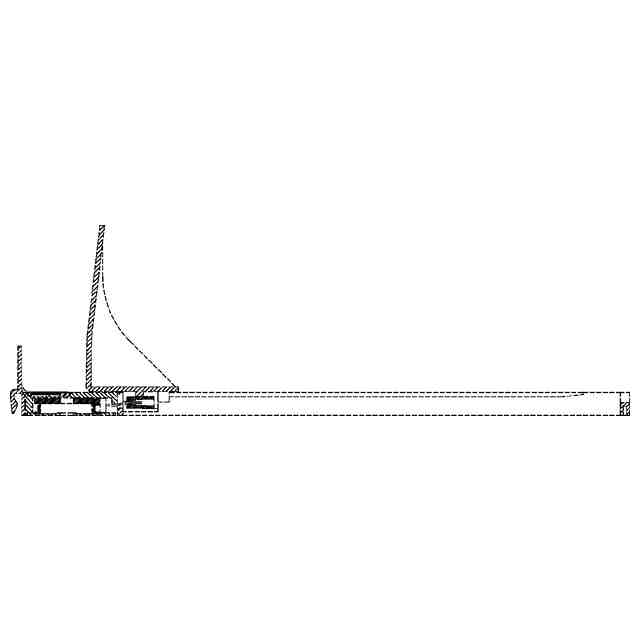

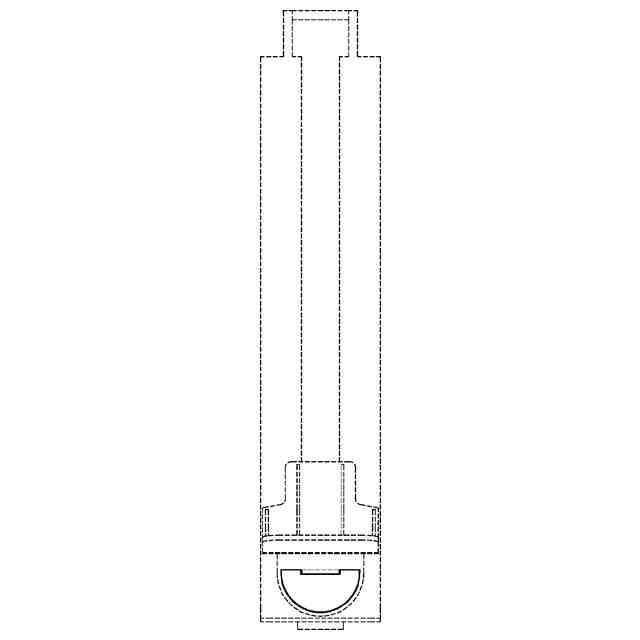

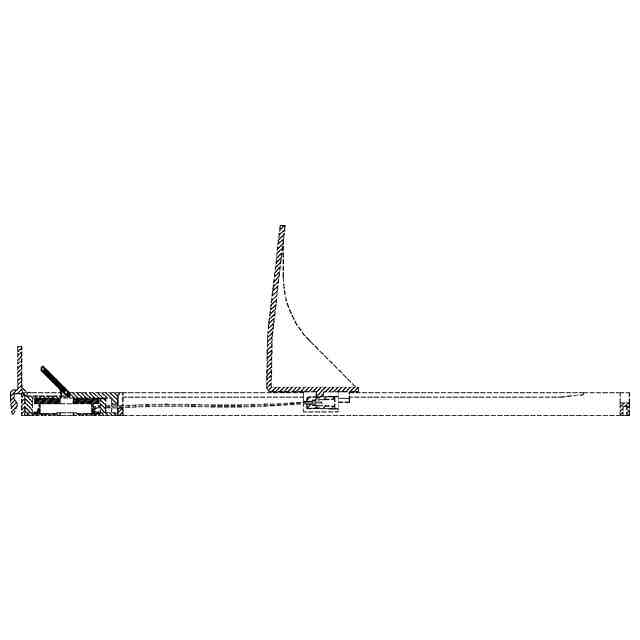

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。変化後の正面図、変化後の平面図、変化後の右側面図、変化後のA-A断面図、変化後の斜視図は、スイッチが起こされた状態を表す。参考使用状態図は、最前列となる商品をスイッチの上に乗せようとしている状態図である。

関連意匠
