発行日2025-08-08
公報種別意匠公報(S)
登録番号1805765
登録日2025-07-31
意匠に係る物品壁掛け鏡
意匠分類D7-50(家具)
出願番号2024018702
出願日2024-09-10
意匠権者河淳株式会社
代理人弁理士法人あしたば国際特許事務所

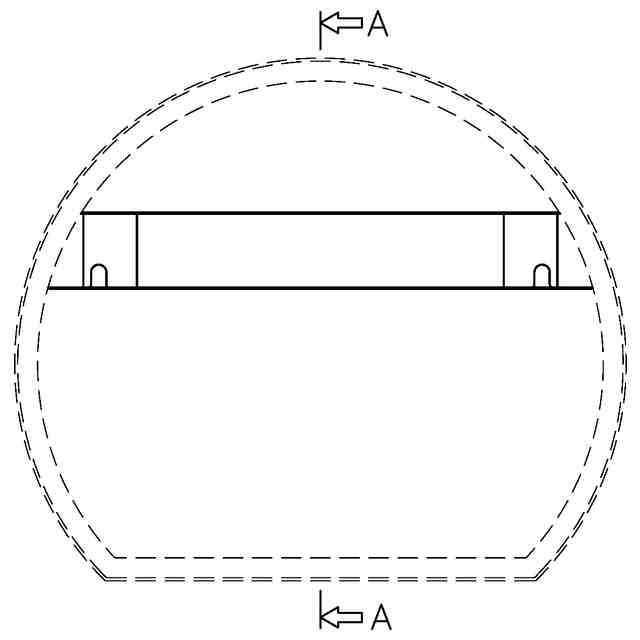

意匠に係る物品の説明本願意匠に係る物品は、円の下方の一部を切除した不定形鏡部と、不定形鏡部の端部の異形フレームと、裏面の係止部材からなる、壁掛け鏡である。係止部材の両端付近には、左右一対の下方開口の切り欠き部が形成され、参考図1の通り、該切り欠き部が、壁面の左右一対の固定フックに係止する。また、異形フレームの下方水平部材は、棚として使用可能である。なお、参考図2において、壁面の下方の固定フックは、フレームの内側に近接して設置される、本願物品が上方にずれることを防止する規制部である。

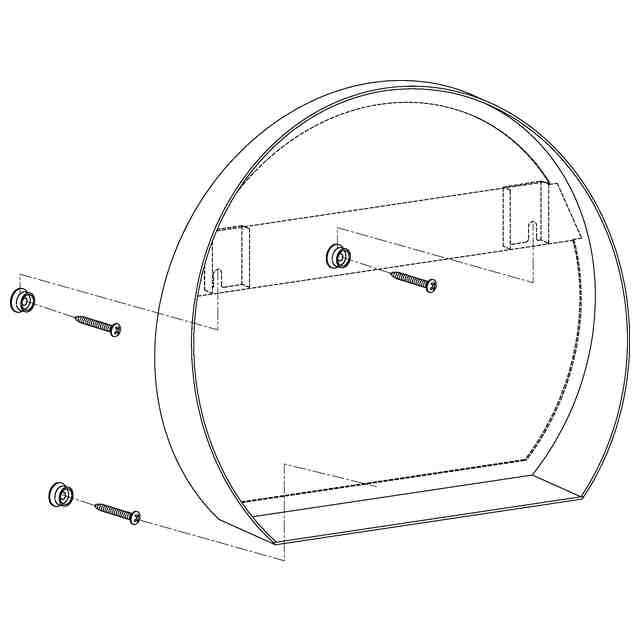

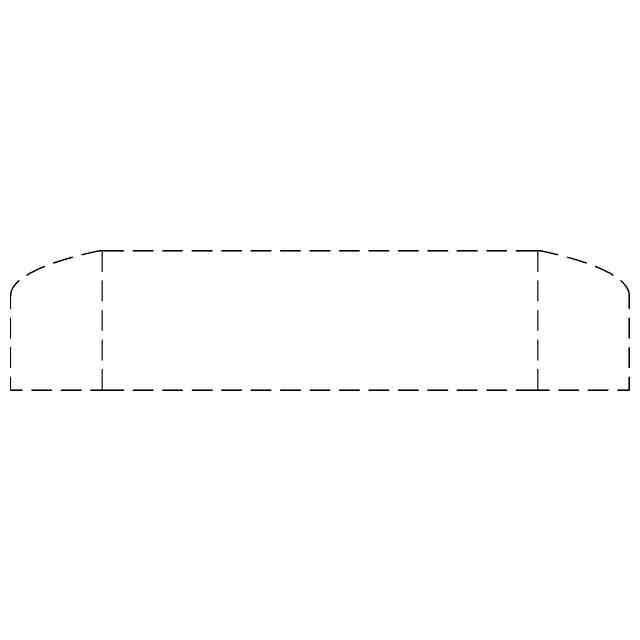

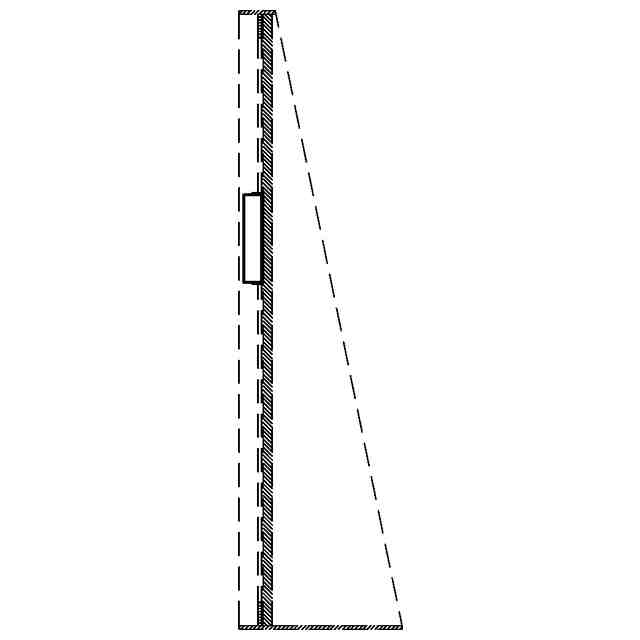

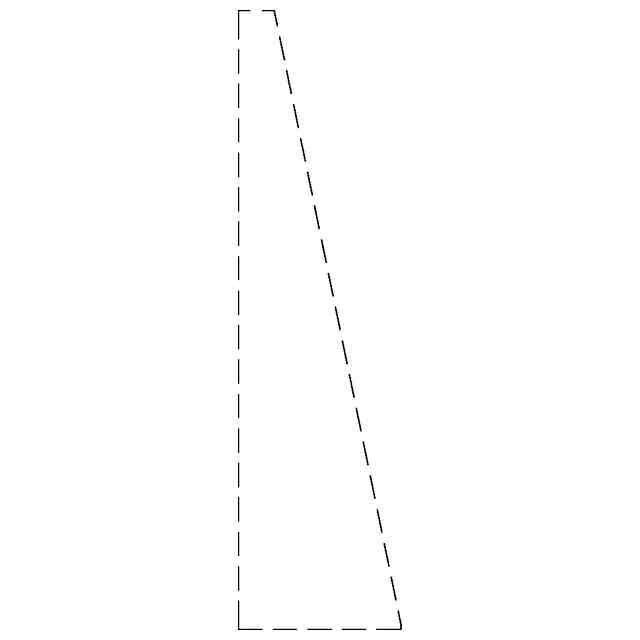

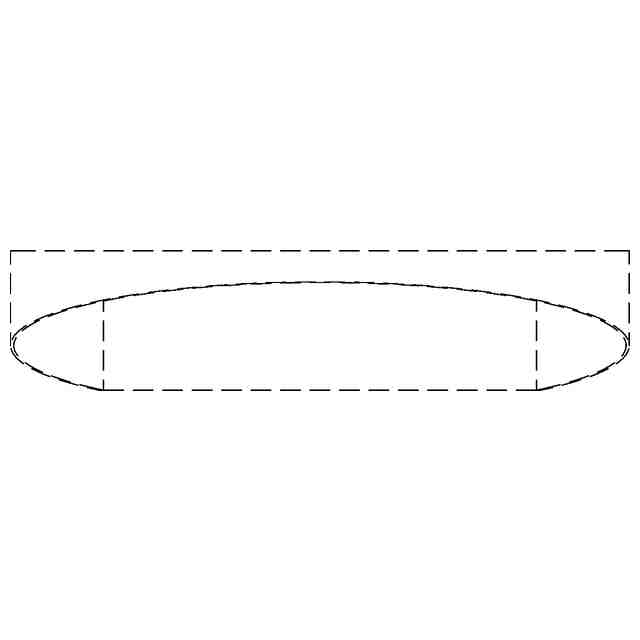

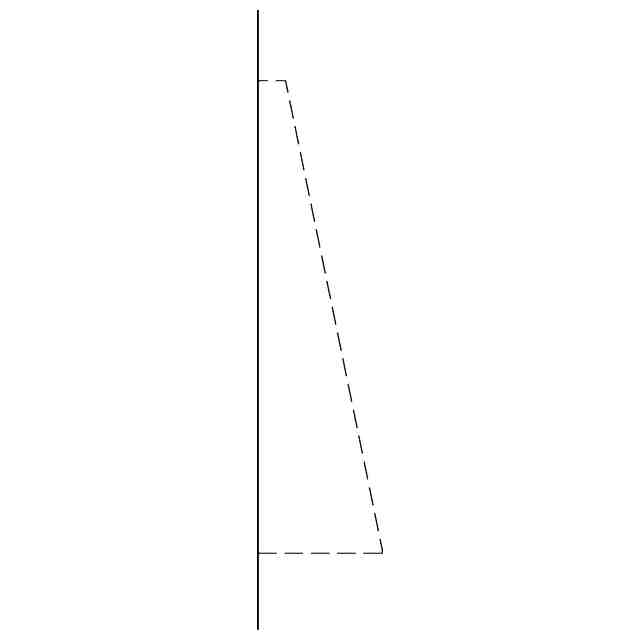

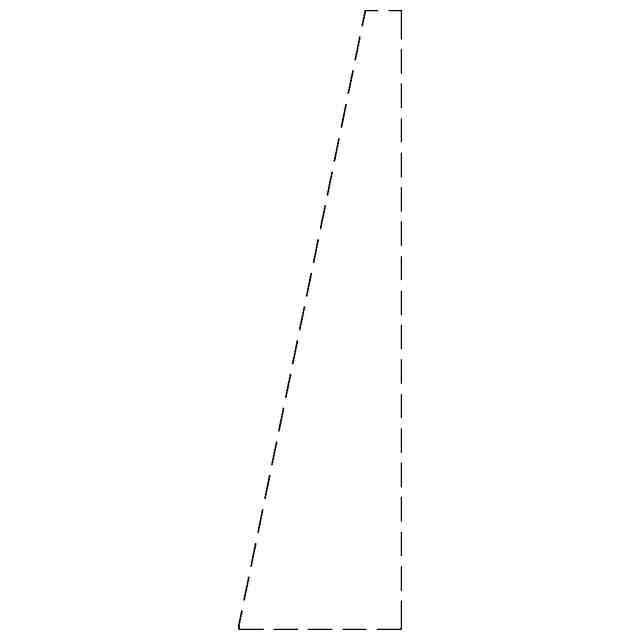

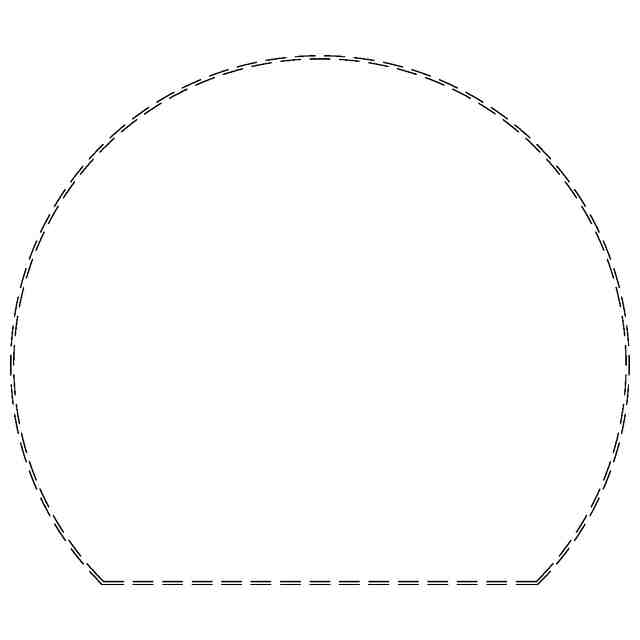

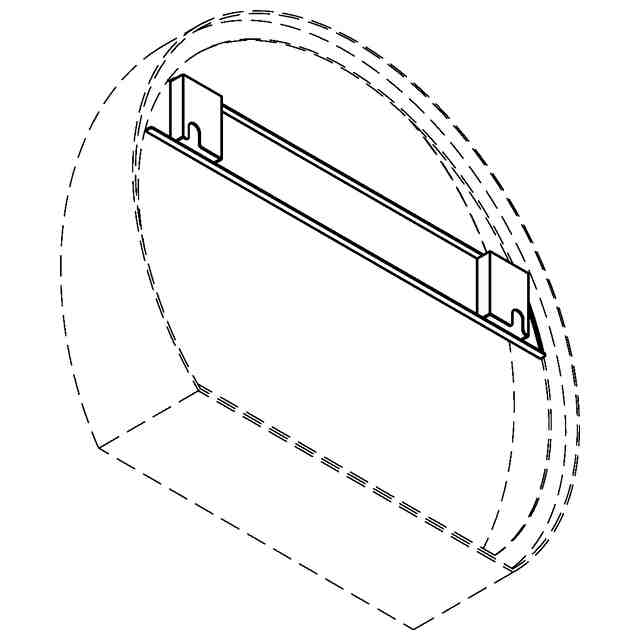

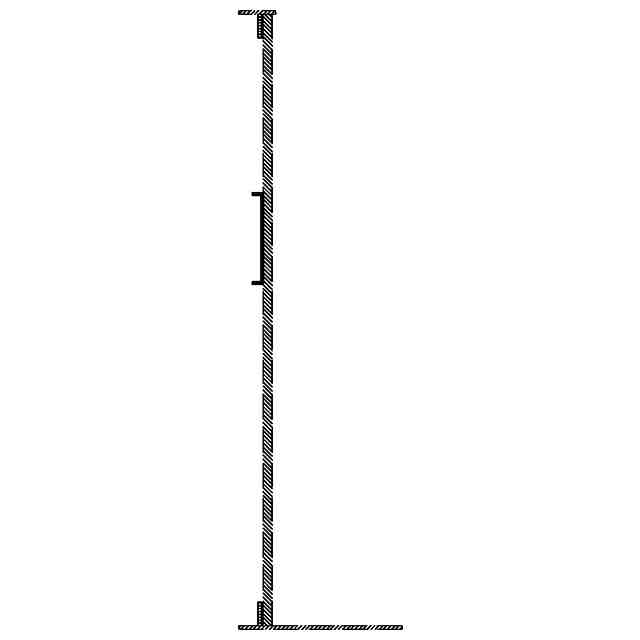

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。左側面図は右側面図と対称であり省略する。斜視図1は正面側で斜め上方から下方へ見下ろした図である。斜視図2は裏側で斜め下方から見上げた図である。参考図1及び参考図2は、本物品の壁面への取付方法を説明するための図である。参考図2の薄墨部は壁である。参考使用状態図の上下方向に延びる実線は、壁面を示す。

関連意匠
