意匠ウォッチ

発行日2025-09-17
公報種別意匠公報(S)
登録番号1808597
登録日2025-09-08
意匠に係る物品自動車バックドアのラッチ用フック
意匠分類G2-29000(車両)
出願番号2025003624
出願日2025-02-26
意匠権者個人
代理人弁理士法人いしい特許事務所

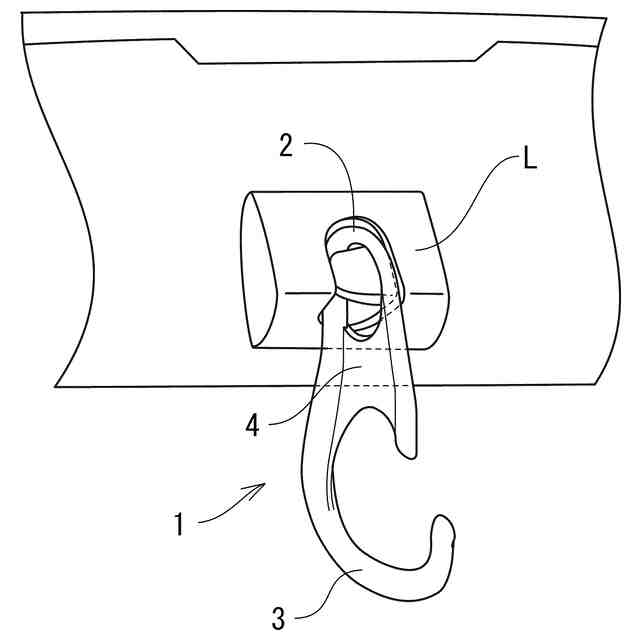

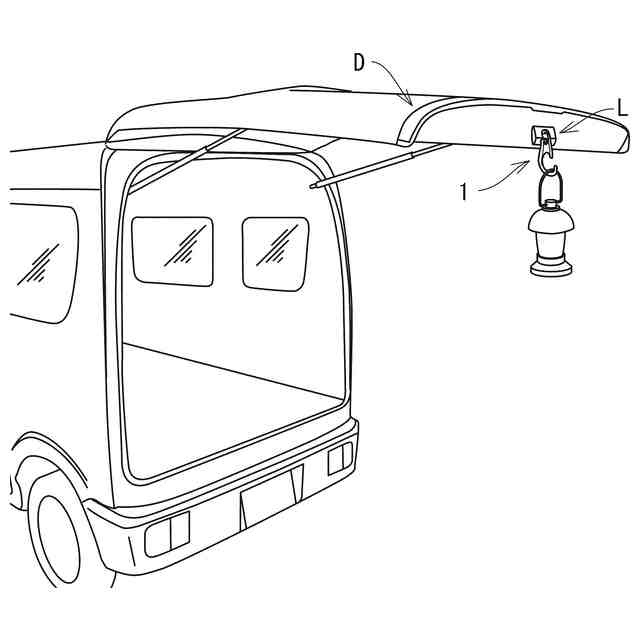

意匠に係る物品の説明本願意匠に係る物品は、ウェットスーツ、水着等の衣類をかけるハンガーやランタン等の照明器具といった対象物を、自動車バックドアのラッチに吊り下げるためのフックである。使用状態を示す各参考図に示すように、本願意匠に係るラッチ用フック1は、ミニバン、ハッチバック車又はステーションワゴンといった自動車のバックドアDを開いた状態で、バックドアDのラッチLに係合させて使用される。ラッチ用フック1は、合成樹脂製又は金属製のものであり、バックドアDのラッチLに係合される閉ループ形状(ストライカ形状)の係合部2と、ハンガーや照明器具等の対象物を吊り下げる鉤状の吊り下げ部3とを備えている。係合部2と吊り下げ部3との間には、補強のための連結板部4が設けられている。係合部2、連結板部4及び吊り下げ部3は一体的に形成されている。ラッチ用フック1を使用する場合は、バックドアDを跳ね上げるように開け、ラッチ用フック1の係合部2をラッチLに下方から嵌め込むことによって、ラッチLがロックされ、バックドアDのラッチLにラッチ用フック1が抜け不能に吊り下げられる。ラッチ用フック1を取り外す場合は、バックドアDのドアハンドルを握ってラッチLをロック解除すればよい。
意匠の説明

関連意匠
