公開番号2024104384
公報種別公開特許公報(A)
公開日2024-08-05
出願番号2023008555
出願日2023-01-24
発明の名称止水パネルの取付具
出願人豊和工業株式会社
代理人
主分類E06B 5/00 20060101AFI20240729BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約
【課題】水圧による不規則な衝撃力が止水パネルに生じても止水パネルと支柱との間に隙間が形成されない止水パネルの取付具を提供する。
【解決手段】止水パネル2に設置した取付具12は、支柱10に係合させる係合部材13と、止水パネル2に揺動可能に設けた留め具14と、係合部材13の移動をロックするロック部材15とから成り、留め具14の作動によって係合部材13は止水パネル2側に引き込まれ止水パネル2は支柱10に押し付けられ、位置決め部18に一端を当接させたロック部材15によって止水パネル2側に引き込んだ係合部材13と共に留め具14の揺動を防ぐことができる。
【選択図】図3
特許請求の範囲【請求項１】
建物の出入口の開口部を塞ぐように設置される止水パネルに備えられ、前記開口部にある支柱に係合させた係合部材を止水パネル側に引き込むことで、止水パネルを支柱に押し付けるようにした止水パネルの取付具において、取付具は、前記支柱に係合させる係合部材と、止水パネルに揺動可能に設けた留め具と、係合部材の移動をロックするロック部材とから成り、止水パネルに設けた位置決め部に一端を当接させたロック部材によって止水パネル側に引き込んだ係合部材と共に留め具の移動がロックされることを特徴とする止水パネルの取付具。
続きを表示（約 95 文字）【請求項２】
前記ロック部材は係合部材に揺動自在に取り付けられ、ロック部材の一端を止水パネルに設けた位置決め部に当接させることを特徴とする請求項１記載の止水パネルの取付具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の出入口の開口部を塞ぐように設置される止水パネルに備えられ、前記開口部にある支柱に係合させた係合部材を止水パネル側に引き込むことで、止水パネルを支柱に押し付けるようにした止水パネルの取付具に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、集中豪雨等によって建物の出入口の開口部から内部へ水が侵入するのを防ぐために、前記開口部を塞ぐように止水パネルが設置されることが知られている。その止水パネルは、特許文献１のように、開口部にある支柱のフックに止水パネルに設けた留め具の係合部材を係合させ、その留め具の作動によって前記係合部材を止水パネル側に引き込むことで、止水パネルを支柱に押し付けるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１―１５５９８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の留め具は止水パネルに固定された蝶番の一端に取り付けられ、蝶番の軸部材を中心に揺動可能になっている。支柱に押し付けた状態の止水パネルの留め具には水圧による不規則な衝撃力が止水パネルにかかることで前記軸部材を中心に揺動方向に移動する力が生じる。従来のものは、係合部材が引き込まれる方向に移動する移動線上に前記軸部材の中心がない。そのため、前記留め具に生じる力を介して係合部材がフックから離れる方向に移動するおそれがあり、支柱と止水パネルとの間に隙間が生じ、その隙間から開口部の内部へ水が侵入してしまう問題があった。
そこで本発明の課題は、上記問題点に鑑み、水圧による不規則な衝撃力が止水パネルに生じても止水パネルと支柱との間に隙間が形成されない止水パネルの取付具を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、取付具は、前記支柱に係合させる係合部材と、止水パネルに揺動可能に設けた留め具と、係合部材の移動をロックするロック部材とから成り、止水パネルに設けた位置決め部に一端を当接させたロック部材によって止水パネル側に引き込んだ係合部材と共に留め具の移動がロックされることを特徴とする。具体的には、前記ロック部材は係合部材に揺動自在に取り付けられ、ロック部材の一端を止水パネルに設けた位置決め部に当接させることを特徴とする。
【発明の効果】
【０００６】
本発明では、取付具は、前記支柱に係合させる係合部材と、止水パネルに揺動可能に設けた留め具と、係合部材の移動をロックするロック部材とから成り、止水パネルに設けた位置決め部に一端を当接させたロック部材によって止水パネル側に引き込んだ係合部材と共に留め具の移動がロックされることで、係合部材が引き込まれる方向に移動する移動線上に前記軸部材の中心がなくても、位置決め部に一端を当接させたロック部材によって止水パネル側に引き込んだ係合部材と共に留め具の揺動を防ぐことが可能である。また、前記ロック部材は係合部材に揺動自在に取り付けられ、ロック部材の一端を止水パネルに設けた位置決め部に当接させることで、水圧による不規則な衝撃力によって留め具にかかる力を簡単な構成で安価なもので打ち消すことが可能である。
【図面の簡単な説明】
【０００７】
本発明の止水パネルの取付具を用いて開口部を塞いだ状態を示す図である。
図１のＩＩ―ＩＩ線断面図である。

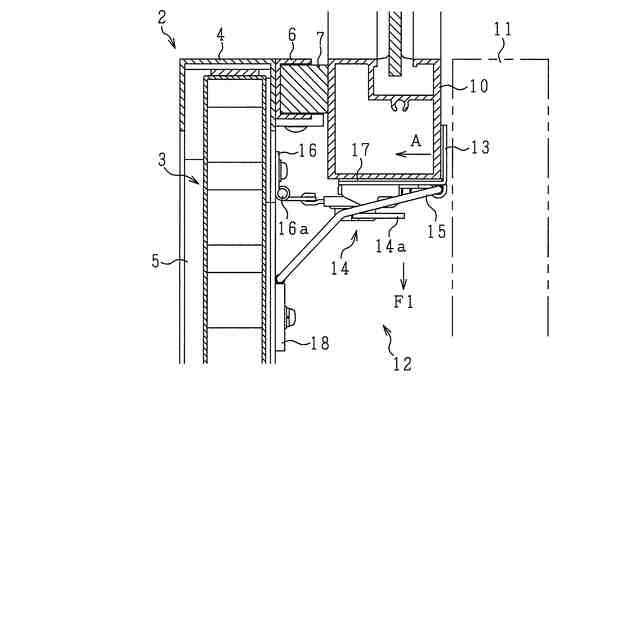

図２のＩＩＩ―ＩＩＩ線断面図である。

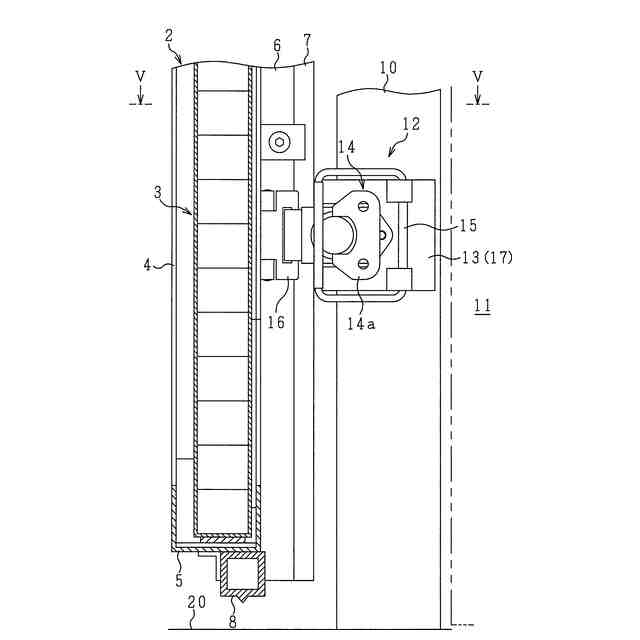

止水パネルを開口部に設置する前の状態を示す図である。

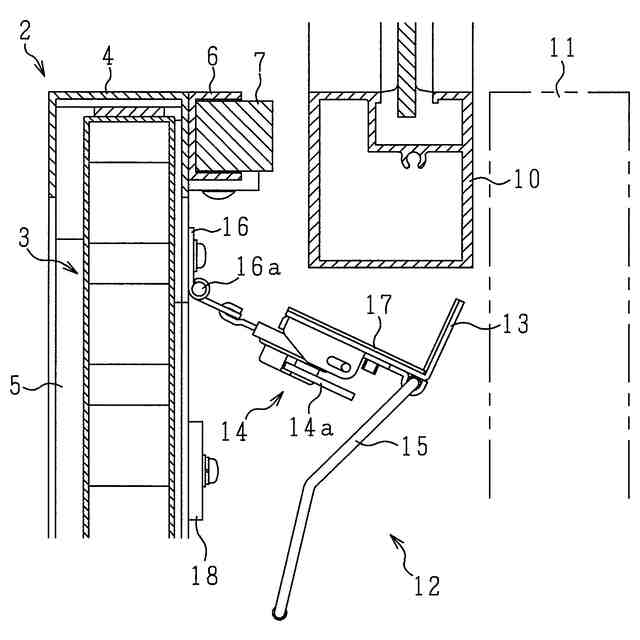

図ＩＶのＶ―Ｖ線断面図である。
止水パネルを運んでいる状態を示す図である。
【発明を実施するための形態】
【０００８】
図１は、建物の出入口の開口部１を塞ぐように止水パネル２を設置した状態を示す図である。止水パネル２は、例えば特開２０２１―１５５９８９号公報に記載のような、ハニカム構造の紙製または樹脂の芯材を収容した金属製のケースから成るパネル本体３の四方を、断面コ字状である金属製の縦枠４と横枠５を嵌め込んだものである。止水パネル２の縦枠４の背面には断面コ字状の保持部材６に縦止水ゴム７が取り付けられ、下側の横枠５の下面には横止水ゴム８が取り付けられている。また、止水パネル２の上側の横枠５には左右一対の取手９が取り付けられ、図示しない建物の内部にある保管場所から出入口の間を容易に持ち運ぶことができる。前記開口部１の左右には一対の支柱１０が立設され、その支柱１０の背面側には開口部１を開閉する扉１１が設けられている。
【０００９】
止水パネル２の背面には複数の取付具１２が設置されている。その取付具１２は、前記支柱１０に係合させる係合部材１３と、止水パネル２に揺動可能に設けた周知の留め具１４と、係合部材１３の移動をロックするロック部材１５とから成る。止水パネル２に蝶番１６が固定され、各蝶番１６の一端に留め具１４が取り付けられている。各留め具１４には前記支柱１０に係合可能なＬ字状の係合部材１３が取り付けられている。係合部材１３には支柱１０に係合させたときに支柱１０に沿って上下方向へ移動しないようにゴム部材１７が取り付けられている。係合部材１３は留め具１４のレバー部材１４ａの作動によって前後方向へ移動するようになっている。本実施形態の係合部材１３には、軸部材を口字状に成型したロック部材１５が揺動自在に取り付けられている。止水パネル２には前記ロック部材１５の一端を当接させる位置決め部１８が設置されている。その位置決め部１８は、図３に示すように、留め具１４によって支柱１０に係合させた係合部材１３を止水パネル２側に引き込んだ時に、ロック部材１５の一端が当接可能な位置に設けられている。また、位置決め部１８の近傍には、止水パネル２を運んでいるときに、留め具１４やロック部材１５を止水パネル２にぶつけないようにロック部材１５を保持する保持部材１９が設置されている。
【００１０】
次に、上記の取付具１２を備えた止水パネル２の設置方法について説明する。建物の出入口の開口部１から内部へ水が侵入するような状態となった場合、止水パネル２を運び出して開口部１を塞ぐように止水パネル２を設置する。図５に示すように、保持部材１９によるロック部材１５の保持状態を解除する。揺動する留め具１４を介して係合部材１３を支柱１０に係合させると共に、ロック部材１５の一端を位置決め部１８の近傍に移動させる。留め具１４の作動によって係合部材１３は止水パネル２側に引き込まれ止水パネル２は支柱１０に押し付けられ、ロック部材１５の一端は位置決め部１８に当接させる。よって、止水パネル２の引き込みによって止水パネル２に設けた縦止水ゴム７を支柱１０の前面に圧接させると共に横止水ゴム８を床面２０に圧接させて止水パネル２と支柱１０との間の隙間を無くして開口部１から内部への水の侵入を防ぐようになっている。
（【００１１】以降は省略されています）
