公開番号2024159421
公報種別公開特許公報(A)
公開日2024-11-08
出願番号2023175561
出願日2023-10-10
発明の名称分散方法およびその分散ユニット
出願人緯創資通股ふん有限公司,WISTRON CORPORATION
代理人個人,個人,個人
主分類H04W 92/14 20090101AFI20241031BHJP(電気通信技術)
要約【課題】分散方法およびその分散ユニットを提供すること。
【解決手段】分散方法のための分散ユニットは、ネットワークエンティティクラスタに結合される。本分散方法では、第1のパケットが受信され、ネットワークエンティティクラスタの複数のネットワークエンティティから第1のネットワークエンティティが選択される。第1のパケットのターゲットMACアドレスが第1のネットワークエンティティのMACアドレスに書き換えられ、第1のネットワークエンティティへの第1のパケットが送信される。本分散方法では、ビジーまたは障害が発生したネットワークエンティティからアイドルネットワークエンティティへのPDUセッション移行は、サービス中断を回避するために数秒以内とすることができる。
【選択図】図3
特許請求の範囲【請求項１】

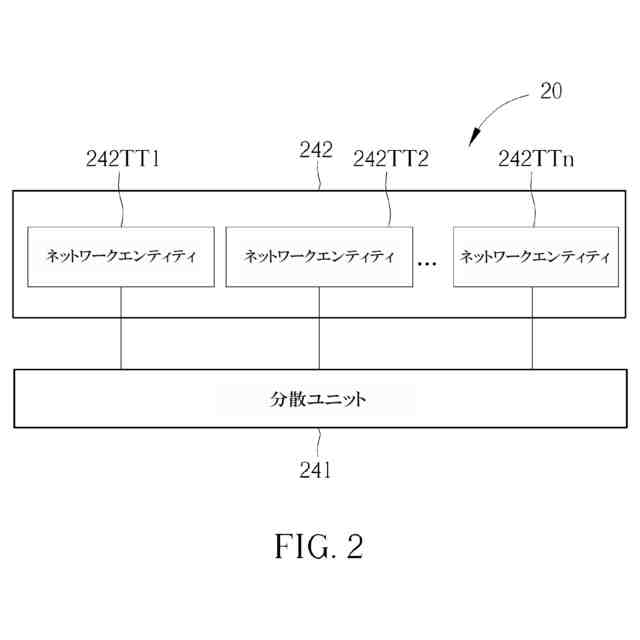

ネットワークエンティティクラスタに結合された分散ユニットのための分散方法であって、
第１のパケットを受信するステップと、
前記ネットワークエンティティクラスタの複数のネットワークエンティティから第１のネットワークエンティティを選択するステップと、
前記第１のパケットのターゲット媒体アクセス制御（ＭＡＣ）アドレスを前記第１のネットワークエンティティのＭＡＣアドレスに書き換えるステップと、
前記第１のパケットを前記第１のネットワークエンティティに送信するステップと
を含む分散方法。
続きを表示（約 1,100 文字）【請求項２】
前記分散ユニットまたは前記ネットワークエンティティクラスタは、プライベートインターネットプロトコル（ＩＰ）アドレスを有する仮想ユーザプレーン機能としてセッション管理機能に登録し、前記プライベートＩＰアドレスは、前記分散ユニットの複数のノードによって共有されるか、または前記ネットワークエンティティクラスタの前記複数のネットワークエンティティによって共有される、請求項１に記載の分散方法。
【請求項３】
前記第１のネットワークエンティティは、前記ネットワークエンティティクラスタの前記複数のネットワークエンティティから前記分散ユニットによって選択されて、第１のエンティティから前記分散ユニットに送信された前記第１のパケットを、前記第１のネットワークエンティティを介して第２のエンティティに送信し、前記複数のネットワークエンティティからの第２のネットワークエンティティは、前記ネットワークエンティティクラスタの管理ネットワークによって選択されて、前記第２のエンティティから第２のパケットを受信し、前記第２のパケットを前記第１のエンティティに送信し、前記第１のネットワークエンティティおよび前記第２のネットワークエンティティは、同じネットワークエンティティまたは異なるネットワークエンティティである、請求項１に記載の分散方法。
【請求項４】
前記分散ユニットの複数のノードは、共有プライベートＩＰアドレスを有し、前記ネットワークエンティティクラスタの前記複数のネットワークエンティティは、共有パブリックＩＰアドレスを有するか、または
前記分散ユニットの前記複数のノードは、共有パブリックＩＰアドレスを有し、前記ネットワークエンティティクラスタの前記複数のネットワークエンティティは、共有プライベートＩＰアドレスを有する、
請求項１に記載の分散方法。
【請求項５】
ネットワークエンティティクラスタに結合された分散ユニットであって、
プログラムコードを実行するように構成された処理回路と、
前記処理回路に結合され、前記プログラムコードを記憶するように構成された記憶回路と
を備え、前記プログラムコードは、前記処理回路に、
第１のパケットを受信するステップと、
前記ネットワークエンティティクラスタの複数のネットワークエンティティから第１のネットワークエンティティを選択するステップと、
前記第１のパケットのターゲット媒体アクセス制御（ＭＡＣ）アドレスを前記第１のネットワークエンティティのＭＡＣアドレスに書き換えるステップと、
前記第１のパケットを前記第１のネットワークエンティティに送信するステップと
を実行するように命令する、分散ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分散方法およびその分散ユニットに関し、より詳細には、ネットワークエンティティを迅速に切り替えることができる分散方法およびその分散ユニットに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
モバイル事業者は、結果として生じるコスト上の利点および運用上の簡素化のために、Ｎ：Ｍ冗長モデルでユーザプレーン機能（ＵＰＦ）を展開することを好む。しかしながら、Ｎ：Ｍ展開されたＵＰＦは、非常に長いフェイルオーバ時間を招く可能性がある（その結果、サービス中断が長くなる）。そのため、事業者は、異なるタイプのサービスによって必要とされるサービスレベルアグリーメント（ＳＬＡ）に応じて異なる冗長モデルを使用してＵＰＦを展開しており、最適なコスト上の利点および運用の簡素化を達成することができない。加えて、セッション管理機能（ＳＭＦ）は、ＵＰＦ（複数可）の正常性／ステータスを知る方法がなく、ＵＰＦに障害が発生した場合に実行中のＵＰＦ（複数可）に切り替えることができない。ＵＰＦ選択のためにＳＭＦによって使用される既存の基準では、適切な負荷バランシングを確保することができない。実際には、各プロトコルデータユニット（ＰＤＵ）セッションのトラフィックは広い範囲で変化するが、ＰＤＵセッションをビジー／障害が発生した（failed）ＵＰＦからアイドルＵＰＦに移動させるＰＤＵセッション移行はない。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１５／０３２６４７８号明細書
中国特許出願公開第１１２０７３５０３号明細書
米国特許出願公開第２０２１／０１１２０４９号明細書
【発明の概要】
【０００４】
したがって、本発明の目的は、ネットワークエンティティを迅速に切り替え、それによってサービス中断を回避し、可用性を向上させるために、分散方法およびその分散ユニットを提供することである。
【０００５】
本発明の一実施形態は、ネットワークエンティティクラスタに結合された分散ユニットのための分散方法であって、第１のパケットを受信するステップと、ネットワークエンティティクラスタの複数のネットワークエンティティから第１のネットワークエンティティを選択するステップと、第１のパケットのターゲット媒体アクセス制御（ＭＡＣ）アドレスを第１のネットワークエンティティのＭＡＣアドレスに書き換えるステップと、第１のパケットを第１のネットワークエンティティに送信するステップとを含む分散方法を開示する。
【０００６】
本発明の一実施形態は、ネットワークエンティティクラスタに結合され、処理回路と記憶回路とを備える分散ユニットを開示する。処理回路は、プログラムコードを実行するように構成される。記憶回路は、処理回路に結合され、プログラムコードを記憶するように構成される。プログラムコードは、処理回路に、第１のパケットを受信するステップと、ネットワークエンティティクラスタの複数のネットワークエンティティから第１のネットワークエンティティを選択するステップと、第１のパケットのターゲット媒体アクセス制御（ＭＡＣ）アドレスを第１のネットワークエンティティのＭＡＣアドレスに書き換えるステップと、第１のパケットを第１のネットワークエンティティに送信するステップとを実行するように命令する。
【０００７】
一実施形態では、分散ユニットは、複数のネットワークエンティティのトラフィックにしたがって第１のネットワークエンティティを選択するように構成される。
【０００８】

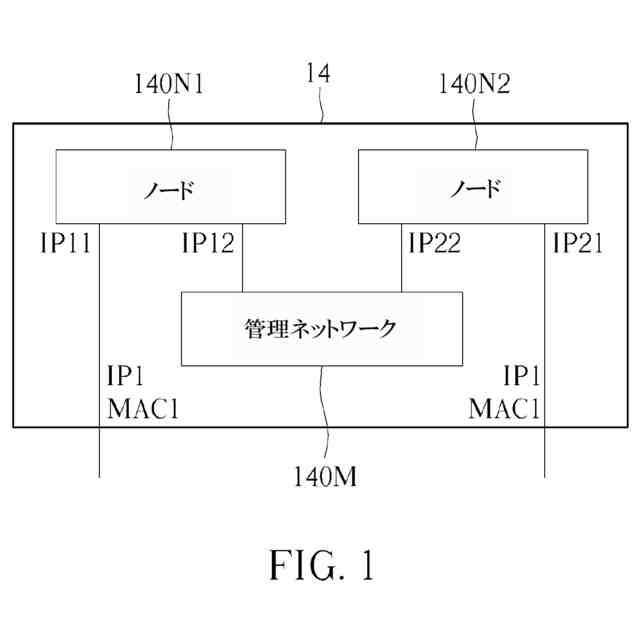

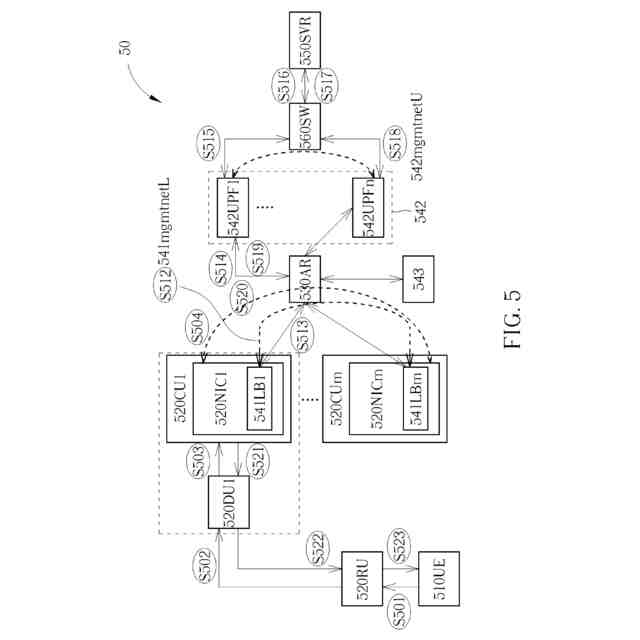

一実施形態では、分散ユニットはクラスタであり、複数のノードを含み、複数のノードのうちの第１のノードは、ターゲットＭＡＣアドレスを書き換えるためにハッシュアルゴリズムにしたがって複数のノードから選択され、複数のノードの各々はロードバランサある。
【０００９】
一実施形態では、分散ユニットまたはネットワークエンティティクラスタは、管理ネットワークを含み、ハッシュアルゴリズムにしたがって分散ユニットの複数のノードから管理ネットワークによって１つのノードが選択されるか、または複数のネットワークエンティティのトラフィックまたはステータスにしたがってネットワークエンティティクラスタの複数のネットワークエンティティから管理ネットワークによって１つのネットワークエンティティが選択される。
【００１０】
一実施形態では、第１のネットワークエンティティは、プライベートＩＰアドレスをネットワークエンティティクラスタの共有パブリックＩＰアドレスに変換するように構成されるか、または分散ユニットの共有パブリックＩＰアドレスをプライベートＩＰアドレスに変換するように構成される。
（【００１１】以降は省略されています）
