発明の名称熱交換器
出願人個人
代理人弁理士法人小笠原特許事務所
主分類F28F 1/40 20060101AFI20241108BHJP(熱交換一般)
要約【課題】流体の乱流化により熱交換効率を向上させた熱交換器を提供する。
【解決手段】熱交換器であって、内部を流動する第1の流体と、外部の第2の流体との間で熱交換を行う配管と、配管内の2箇所以上に設けられ、第1の流体を配管の軸方向周りに旋回させる複数の羽根体とを備え、配管のうち、少なくとも2つの羽根体で配管の延伸方向に挟まれた部分の内周面には、配管の延伸方向に延びる複数のリブが設けられる、熱交換器。
【選択図】図1
特許請求の範囲【請求項１】
熱交換器であって、
内部を流動する第１の流体と、外部の第２の流体との間で熱交換を行う配管と、
前記配管内の２箇所以上に設けられ、前記第１の流体を前記配管の軸方向周りに旋回させる複数の羽根体とを備え、
前記配管のうち、少なくとも２つの前記羽根体で前記配管の延伸方向に挟まれた部分の内周面には、前記配管の延伸方向に延びる複数のリブが設けられる、熱交換器。
続きを表示（約 380 文字）【請求項２】
前記リブの各々の延伸方向と直交する平面に沿った断面が略三角形である、請求項１に記載の熱交換器。
【請求項３】
前記リブの各々の稜線が、前記配管の延伸方向に延びる、請求項２に記載の熱交換器。
【請求項４】
前記リブの各々の稜線が、前記第１の流体の旋回方向と逆方向の螺旋に沿って延びる、請求項２に記載の熱交換器。
【請求項５】
前記リブの各々は、稜線よりも前記第１の流体の旋回方向における上流側に位置する第１の面と、稜線よりも前記第１の流体の旋回方向における下流側に位置する第２の面とを有し、前記第１の面及び前記第２の面の一方または両方が曲面である、請求項２に記載の熱交換器。
【請求項６】
前記第１の面の最小幅が前記第２の面の最小幅の１．５倍より大きい、請求項５に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱交換器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、内管とその外側の外管とを有し、内管内を流れる流体と、内管と外管との間を流れる流体との間で熱交換を行う二重管式熱交換器が記載されている。特許文献１においては、内管を螺旋状に捻って形成すると共に、内管の外面に設けた板状部材の外周に旋回部を設けることによって、内管と外管の間を流れる流体の乱流化を促進し、熱交換性能を向上させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－００５９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されているように、熱交換器の熱交換効率を向上させる手法として、配管内を流れる流体の乱流化を促進することが知られている。
【０００５】
本発明は、流体の乱流化により熱交換効率を向上させた熱交換器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る熱交換器は、内部流動する第１の流体と、外部の第２の流体との間で熱交換を行う配管と、配管内の２箇所以上に設けられ、第１の流体を配管の軸方向周りに旋回させる複数の羽根体とを備え、配管のうち、少なくとも２つの羽根体で配管の延伸方向に挟まれた部分の内周面には、配管の延伸方向に延びる複数のリブが設けられるものである。
【発明の効果】
【０００７】
本発明によれば、流体の乱流化により熱交換効率を向上させた熱交換器を提供することを目的とする。
【図面の簡単な説明】
【０００８】

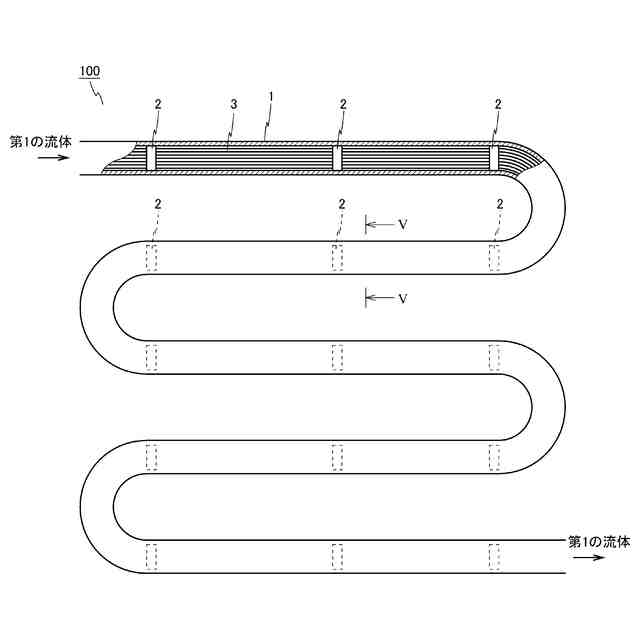

実施形態に係る熱交換器を模式的に示す一部破断図

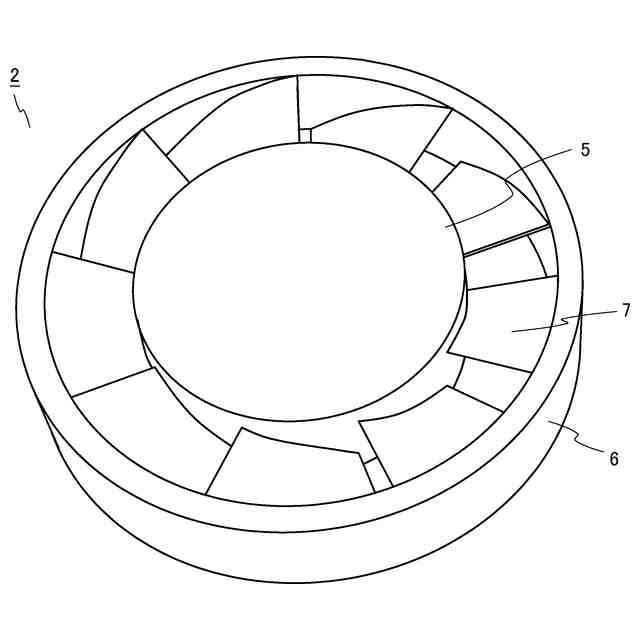

図１に示した羽根体の斜視図

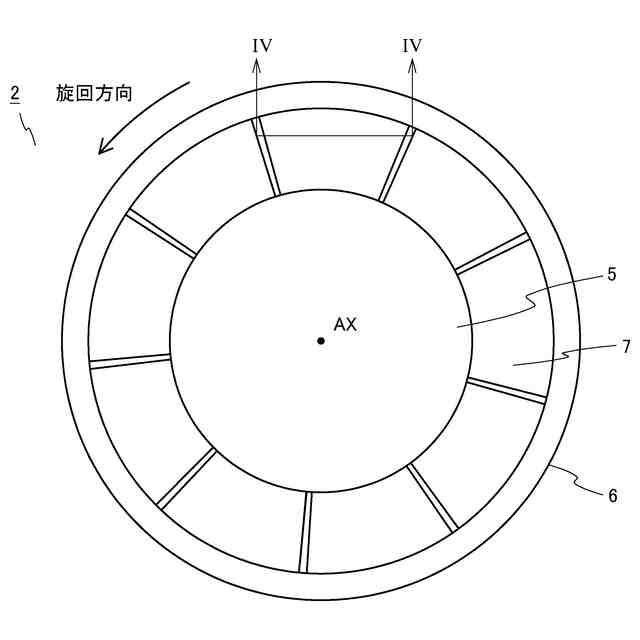

図１に示した羽根体の平面図
図３に示したＩＶ－ＩＶラインから見た断面図
図１に示したＶ－Ｖラインから見た配管の端面図
配管に設けられるリブの断面形状を説明するための図
変形例１に係る熱交換器におけるリブの形状を説明するための模式図
変形例２に係る熱交換器を模式的に示す図
【発明を実施するための形態】
【０００９】
（実施形態）
図１は、実施形態に係る熱交換器を模式的に示す一部破断図である。
【００１０】
熱交換器１００は、配管１と、配管１内に設けられる複数の羽根体２とを備える。本実施形態に係る熱交換器１００は、シェルの内部に配管１が収容された構造のシェルアンドチューブ式熱交換器、配管１の外面にフィンが取り付けられたフィンチューブ式熱交換器、配管１が外管に収容された構造の二重管式熱交換器、フィンチューブ式熱交換器にファンが設けられた空冷式熱交換器、配管１がコイル状に巻回されたコイル式熱交換器等、種々の構造の熱交換器に適用可能である。図１で記載を省略しているが、適用する熱交換器の構造に応じて、シェル、外管、フィン等の構造物が適宜設けられる。
（【００１１】以降は省略されています）
