公開番号2025019492
公報種別公開特許公報(A)
公開日2025-02-07
出願番号2023123127
出願日2023-07-28
発明の名称撮像レンズ系、カメラモジュール、車載システム、移動体
出願人マクセル株式会社
代理人個人
主分類G02B 13/04 20060101AFI20250131BHJP(光学)
要約【課題】コンパクト化され、且つ高解像度な撮像レンズ系、カメラモジュール、車載システム、移動体を提供する。
【解決手段】撮像レンズ系11は、物体側から像側に向かって順に、物体側面が物体側に凸面を向けた負のパワーを有する第1レンズL1、像側面が像側に凹面を向けた負のパワーを有する第2レンズL2、物体側面が物体側に凸面を向けた正のパワーを有する第3レンズL3、絞りSTOP、正のパワーを有する第4レンズL4、物体側面が物体側に凹面を向けた負のパワーを有する第5レンズL5、像側面が像側に凸面を向けた正のパワーを有する第6レンズL6、物体側面が物体側に凸面を向けた正のパワーを有する第7レンズL7からなり、第5レンズL5及び第6レンズL6は、負の合成パワーを有する接合レンズを構成する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側に向かって順に、物体側面が物体側に凸面を向けた負のパワーを有する第１レンズ、像側面が像側に凹面を向けた負のパワーを有する第２レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第３レンズ、絞り、正のパワーを有する第４レンズ、物体側面が物体側に凹面を向けた負のパワーを有する第５レンズ、像側面が像側に凸面を向けた正のパワーを有する第６レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第７レンズからなり、
前記第５レンズ及び前記第６レンズは、負の合成パワーを有する接合レンズを構成することを特徴とする、
撮像レンズ系。
続きを表示（約 1,000 文字）【請求項２】
前記第１レンズの物体側面の曲率半径をＬ１Ｒ１、前記撮像レンズ系の全系の焦点距離をｆと定義したときに、以下の条件式（１）を満足することを特徴とする、
請求項１に記載の撮像レンズ系。
６．０＜Ｌ１Ｒ１／ｆ＜７．５・・・（１）
【請求項３】
前記第１レンズの焦点距離をｆ１、前記撮像レンズ系の全系の焦点距離をｆと定義したときに、以下の条件式（２）を満足することを特徴とする、
請求項１に記載の撮像レンズ系。
２．５＜｜ｆ１／ｆ｜＜３．５・・・（２）
【請求項４】
前記第１レンズの焦点距離をｆ１、前記第２レンズの焦点距離をｆ２と定義したときに、以下の条件式（３）を満足することを特徴とする、請求項１に記載の撮像レンズ系。
０．９＜ｆ１／ｆ２＜１．５・・・（３）
【請求項５】
前記第７レンズの焦点距離をｆ７、前記撮像レンズ系の全系の焦点距離をｆと定義したときに、以下の条件式（４）を満足することを特徴とする、請求項１に記載の撮像レンズ系。
４．０＜ｆ７／ｆ＜８．０・・・（４）
【請求項６】
前記第７レンズの物体側面及び像側面は、変曲点を有する非球面形状を有することを特徴とする、
請求項１に記載の撮像レンズ系。
【請求項７】
前記第７レンズは、メニスカスレンズであることを特徴とする、請求項１に記載の撮像レンズ系。
【請求項８】
請求項１～７の何れか一項に記載の撮像レンズ系と、前記撮像レンズ系を通じて集光される光を電気信号に変換する撮像素子とを備えることを特徴とするカメラモジュール。
【請求項９】
車両に搭載される車載システムであって、
請求項８に記載のカメラモジュールと、
前記カメラモジュールの前記撮像素子から出力される撮像画像を処理して、前記撮像画像の中の対象物の認識を行う情報処理装置と、
を備えることを特徴とする車載システム。
【請求項１０】
請求項９に記載の車載システムを搭載した移動体であって、
前記車載システムは、乗員への情報を出力する出力装置をさらに備え、
前記情報処理装置は前記対象物の認識情報を前記出力装置に出力するように構成されていることを特徴とする移動体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像レンズ系、カメラモジュール、車載システム、移動体に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、車載カメラには、人や物を検知するセンシング機能が求められるようになってきており、撮像素子の解像度が高くなり、大型化しつつある。これに伴い、車載カメラ等に搭載される撮像レンズ系も大きくなる傾向にある。一方、車両の周囲の全方位センシングの要求により、車載カメラがサイドミラー等の空間的に制限のある位置に取り付けられるようになりつつある。そのため、車載カメラの小型化が求められつつある。
特許文献１には、車載カメラ等に搭載される７枚のレンズからなるレンズ系が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１０２２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の撮像レンズ系では、第６レンズが両凹レンズであるため、第６レンズから出射された光線が軸外へ向かってしまう。そのため、センサー面へ入射する光線の入射角度を小さく抑えるためには、第６レンズに隣接する第７レンズのパワーを大きくする必要がある。これにより、像高が高い領域において非点収差や像面湾曲が大きくなり、結像性能が悪くなってしまう。また、特許文献１に記載の撮像レンズ系では、結像面の周辺部に集光する光量（以下、「周辺光量」と称する。）の結像面の中心（結像面と光軸との交点）に集光する光量に対する比（以下、「周辺光量比」と称する。）が低いという問題がある。
【０００５】
本発明は、このような問題点に鑑みてなされたものであり、コンパクト化され、且つ高解像度な撮像レンズ系、カメラモジュール、車載システム、移動体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態の撮像レンズ系は、物体側から像側に向かって順に、物体側面が物体側に凸面を向けた負のパワーを有する第１レンズ、像側面が像側に凹面を向けた負のパワーを有する第２レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第３レンズ、絞り、正のパワーを有する第４レンズ、物体側面が物体側に凹面を向けた負のパワーを有する第５レンズ、像側面が像側に凸面を向けた正のパワーを有する第６レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第７レンズからなり、
前記第５レンズ及び前記第６レンズは、負の合成パワーを有する接合レンズを構成する。
【発明の効果】
【０００７】
本発明によれば、コンパクト化され、且つ高解像度な撮像レンズ系、カメラモジュール、車載システム、移動体を提供することができる。
【図面の簡単な説明】
【０００８】

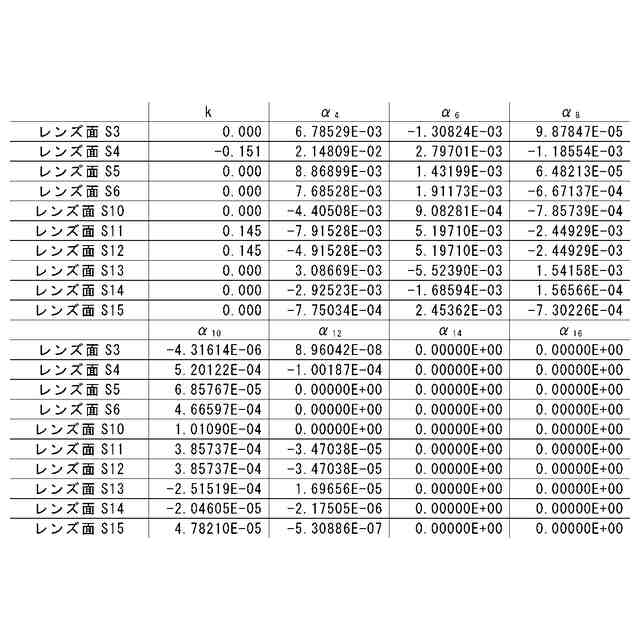

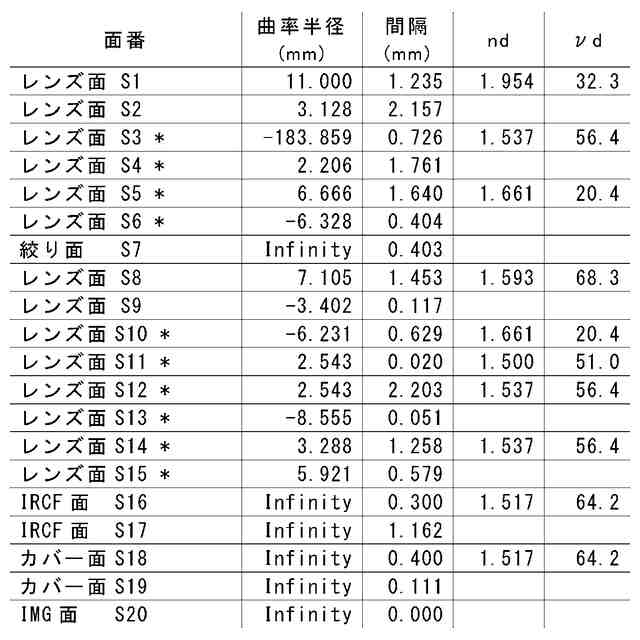

実施例１に係るカメラモジュール及び撮像レンズ系の構成を示す断面図である。
実施例１の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図である。

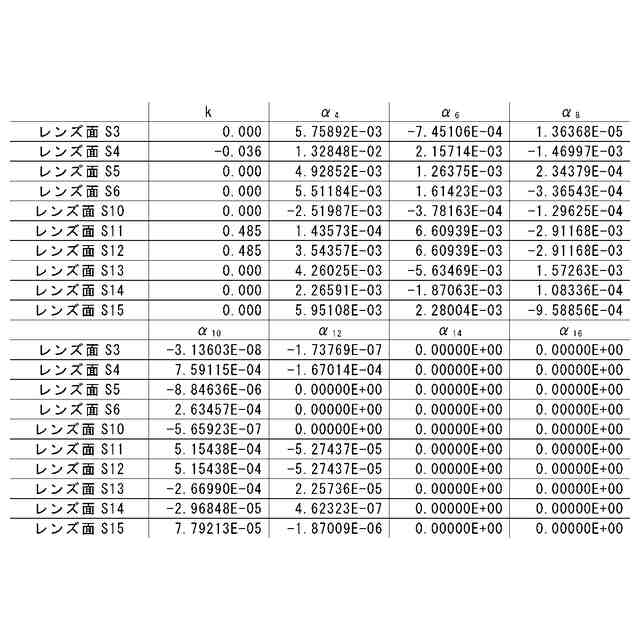

実施例２に係るカメラモジュール及び撮像レンズ系の構成を示す断面図である。
実施例２の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図である。

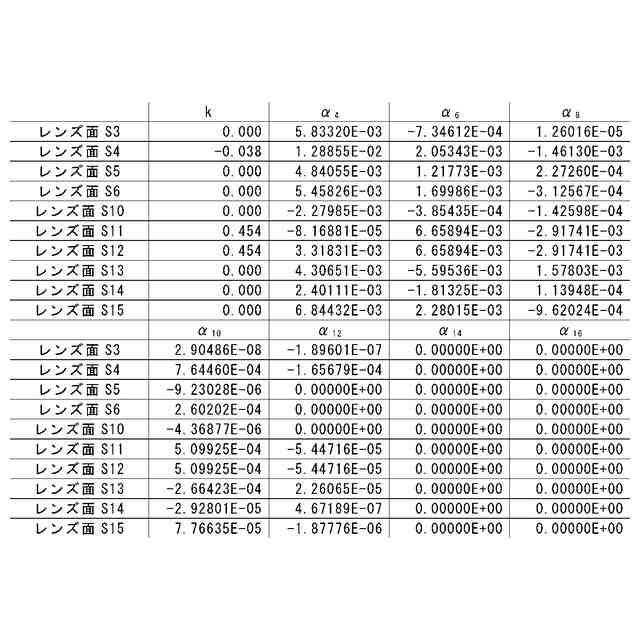

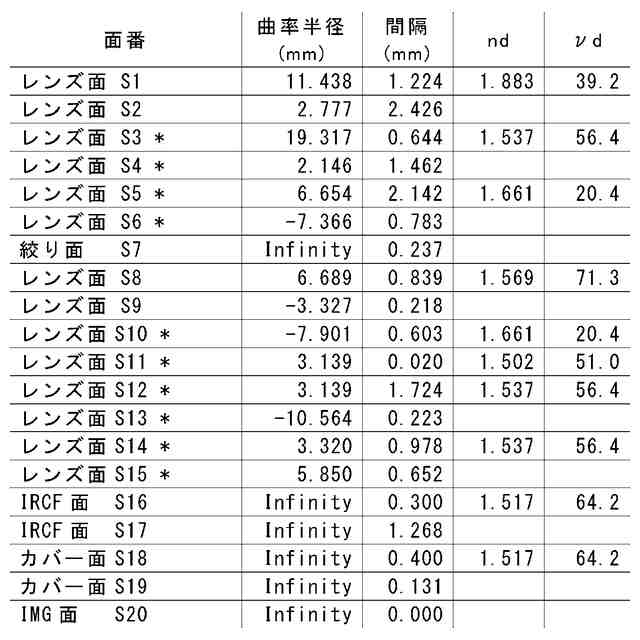

実施例３に係るカメラモジュール及び撮像レンズ系の構成を示す断面図である。
実施例３の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図である。

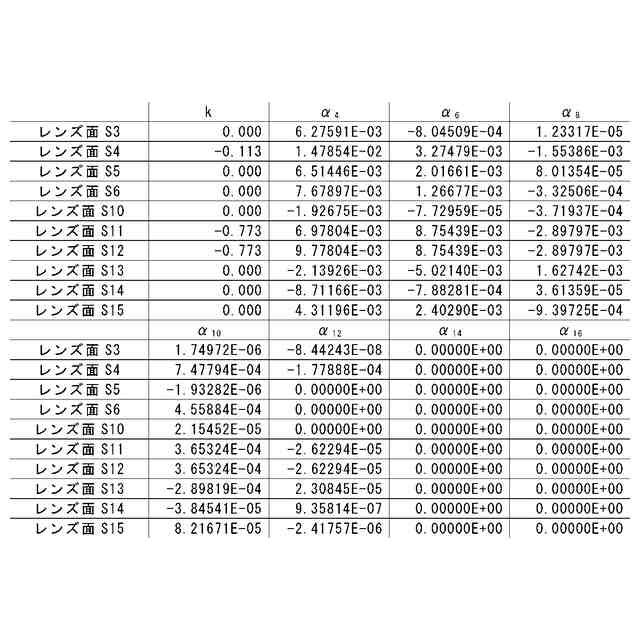

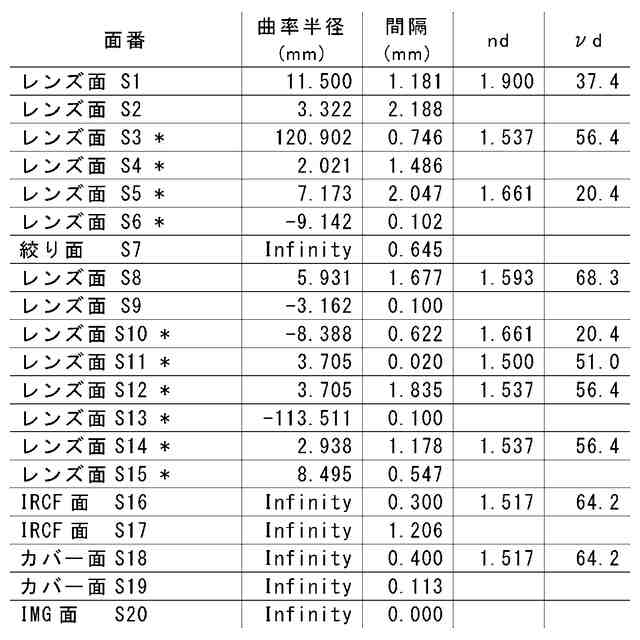

実施例４に係るカメラモジュール及び撮像レンズ系の構成を示す断面図である。
実施例４の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図である。
本発明の一実施の形態に係るカメラモジュールを備える車載システムが搭載される車両の概略図である。
図９の車載システムを構成する撮像装置の構成を示すブロック図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら本発明の実施の形態について説明するが、本実施形態は、特にセンシングシステムにおいて信頼性の高いシステムを実現でき、あらゆる年齢のすべての人々の健康的な生活を確保し、福祉を促進するものであり、国連の提唱する持続可能な開発目標（ＳＤＧｓ：ＳｕｓｔａｉｎａｂｌｅＤｅｖｅｌｏｐｍｅｎｔＧｏａｌｓ）の「３．すべての人に健康と福祉を」の、「３．６２０２０年までに、世界の道路交通事故による死傷者を半減させる。」をターゲットとするものである。また、本実施形態は、強靭なインフラの開発に貢献するものであり、国連の提唱する持続可能な開発目標（ＳＤＧｓ）の「９．産業と技術革新の基盤をつくろう」の、「９．１すべての人々に安価で公平なアクセスに重点を置いた経済発展と人間の福祉を支援するために、地域・越境インフラを含む質の高い、信頼でき、持続可能かつ強靱（レジリエント）なインフラを開発する。」をターゲットとするものである。
（実施の形態１：撮像レンズ系）
実施の形態１に係る撮像レンズ系は、物体側から像側に向かって順に、物体側面が物体側に凸面を向けた負のパワーを有する第１レンズ、像側面が像側に凹面を向けた負のパワーを有する第２レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第３レンズ、絞り、正のパワーを有する第４レンズ、物体側面が物体側に凹面を向けた負のパワーを有する第５レンズ、像側面が像側に凸面を向けた正のパワーを有する第６レンズ、物体側面が物体側に凸面を向けた正のパワーを有する第７レンズからなり、
第５レンズ及び第６レンズは、負の合成パワーを有する接合レンズを構成する。
【００１０】
これにより、コンパクト化され、且つ高解像度な撮像レンズ系を提供することができる。
具体的には、第６レンズの像側面が像側に凸面を向けており、第７レンズの物体側面が物体側に凸面を向けていることにより、第７レンズへ入射する光線の入射角度を小さくすることができ、非点収差の発生を抑制することができる。また、第７レンズの物体側面が物体側に凸面を向けていることにより、像高が高い領域における像面湾曲の発生を抑制でき、周辺光量比を高くすることができる。
よって、コンパクト化され、且つ高解像度な撮像レンズ系を提供することができる。
