公開番号2025045360
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023153295
出願日2023-09-20
発明の名称熱交換器
出願人サンデン株式会社
代理人個人,個人,個人
主分類F28F 17/00 20060101AFI20250326BHJP(熱交換一般)
要約【課題】熱交換器に例えば凝縮水等の水分が付着する場合であっても、ヘッダタンクとブラケットの間の保水及びそれによる金属の腐食を防止可能な熱交換器を提供する。
【解決手段】熱交換器1は、筒状のヘッダタンク3aとチューブ2とを有し、ヘッダタンク3aを外部部材に固定するブラケット4aを備え、ブラケット4aは、ヘッダタンクの外周面3Saの一部に沿って延在してヘッダタンク3aに接合される接合部41aと、外周面3Saから離反して外部部材との連結に利用される外部締結部42aと、を有する板材400aにより構成され、接合部41aは、ヘッダタンク3aの長手方向の一方側に形成される一方側接合領域411aと、他方側に形成される他方側接合領域412aと、を互いに離反した領域として有しており、一方側接合領域411aと他方側接合領域412aの間の隣接領域413aに、外周面3Saに付着する液体を排出するための排出部45aを設けた。
【選択図】図3
特許請求の範囲【請求項１】
筒状のヘッダタンクとチューブとを有する熱交換器であって、
前記ヘッダタンクを外部部材に固定するブラケットを備え、
前記ブラケットは、
前記ヘッダタンクの外周面の一部に沿って延在して前記ヘッダタンクに接合される接合部と、
前記外周面から離反して前記外部部材との連結に利用される外部締結部と、を有する板材により構成され、
前記接合部は、
前記ヘッダタンクの長手方向の一方側に形成される一方側接合領域と、前記ヘッダタンクの長手方向の他方側に形成される他方側接合領域と、を互いに離反した領域として有しており、
前記一方側接合領域と前記他方側接合領域の間の隣接領域に、前記外周面に付着する液体を排出するための排出部を設けた、
ことを特徴とする熱交換器。
続きを表示（約 450 文字）【請求項２】
前記隣接領域は、前記外周面の周方向に延在する領域であり、該外周面から前記板材が離反することによって該外周面との間に空間が形成される、
ことを特徴とする請求項１に記載の熱交換器。
【請求項３】
前記隣接領域は、前記一方側接合領域および前記他方側接合領域と比較して、前記外周面から離れる方向に突出し、且つ、前記外周面から離反する、
ことを特徴とする請求項１に記載の熱交換器。
【請求項４】
前記隣接領域は、前記板材が存在しないことによって、前記ヘッダタンクの一部が外部に露出される、
ことを特徴とする請求項１に記載の熱交換器。
【請求項５】
前記排出部の一端は前記外部締結部に達する、
ことを特徴とする請求項１に記載の熱交換器。
【請求項６】
前記隣接領域に、前記ヘッダタンクの内部空間に向かって陥没する凹状のリブが重畳する、
ことを特徴とする請求項１に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱交換器に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、熱交換器は、複数並列されたチューブの両端にヘッダタンクを接続し、ヘッダタンクを介してチューブ内を流れる熱媒体や冷媒と、複数のチューブ間を通過する流体（例えば、空気）との間で熱交換を行う。
【０００３】
車載用等の熱交換器では、熱交換器のヘッダタンクがブラケットによって外部部材（車両側の固定部など）に固定される。ヘッダタンクやブラケットは樹脂材料で構成される場合もあるが、金属材料により構成される場合もある。例えば、特許文献１には、アルミ素材のヘッダパイプ（ヘッダタンク）と、これを車体フレーム等の固定体に取付ける、単一の平板状素材をプレス成形して形成されたブラケットが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－０７８４７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ヘッダタンクおよびブラケットが金属（例えば、アルミニウム合金等）により構成される熱交換器において、金属の腐食対策が十分でない問題があった。
【０００６】
特に、吸熱器としても放熱器としても使用される熱交換器（熱媒体が流れる熱媒体回路に適用する熱交換器）などでは、低温シール性を確保する等の目的でチューブ、ヘッダタンクおよびブラケットが金属（例えば、アルミニウム合金等）により構成される場合がある。このような熱交換器が吸熱器として機能した場合、発生した凝縮水がヘッダタンクとブラケットの間に保水され、これが原因で金属が腐食する恐れがあった。
【０００７】
本発明は、係る課題に鑑みてなされ、熱交換器に例えば凝縮水等の水分が付着する場合であっても、ヘッダタンクとブラケットの間の保水及びそれによる金属の腐食を防止可能な熱交換器を提供するものである。
【課題を解決するための手段】
【０００８】
本発明は、筒状のヘッダタンクとチューブとを有する熱交換器であって、前記ヘッダタンクを外部部材に固定するブラケットを備え、前記ブラケットは、前記ヘッダタンクの外周面の一部に沿って延在して前記ヘッダタンクに接合される接合部と、前記外周面から離反して前記外部部材との連結に利用される外部締結部と、を有する板材により構成され、前記接合部は、前記ヘッダタンクの長手方向の一方側に形成される一方側接合領域と、前記ヘッダタンクの長手方向の他方側に形成される他方側接合領域と、を互いに離反した領域として有しており、前記一方側接合領域と前記他方側接合領域の間の隣接領域に、前記外周面に付着する液体を排出するための排出部を設けた、ことを特徴とする熱交換器に係るものである。
【発明の効果】
【０００９】
本発明によれば、熱交換器に例えば凝縮水等の水分が付着する場合であっても、ヘッダタンクとブラケットの間の保水及びそれによる金属の腐食を防止可能な熱交換器を提供することができる。
【図面の簡単な説明】
【００１０】

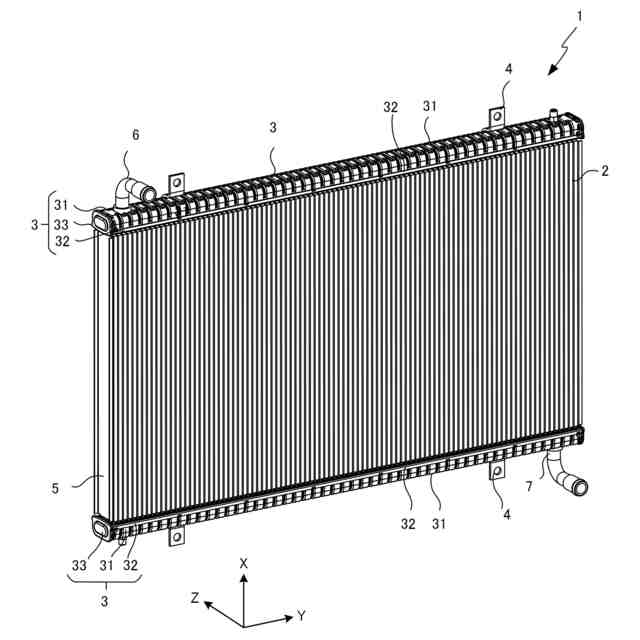

本発明の実施形態に係る熱交換器の外観斜視図である。

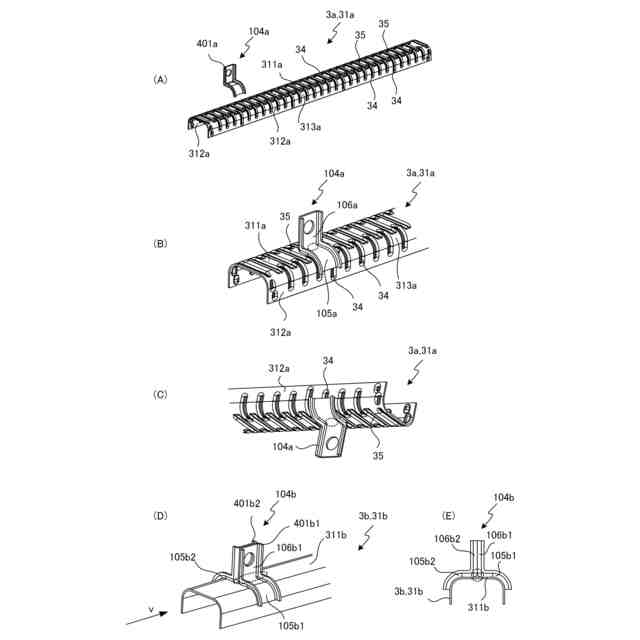

本発明の本実施形態の比較例を説明する図であり（Ａ）～（Ｄ）斜視図、（Ｅ）側面図である。

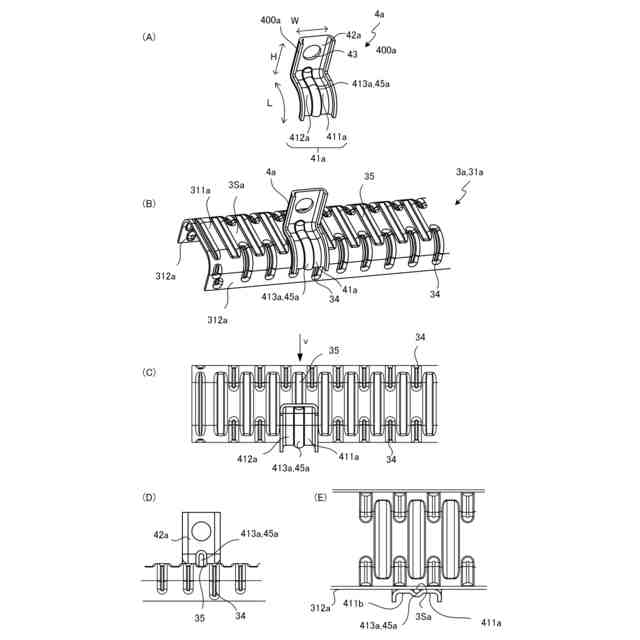

本発明の実施形態の一例を示す図であり（Ａ）斜視図、（Ｂ）斜視図、（Ｃ）上面図、（Ｄ）側面図、（Ｅ）底面図である。

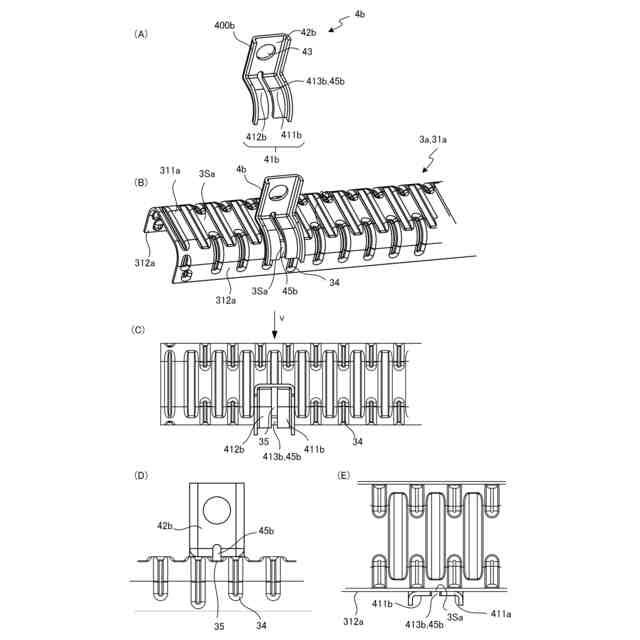

本発明の実施形態の一例を示す図であり（Ａ）斜視図、（Ｂ）斜視図、（Ｃ）上面図、（Ｄ）側面図、（Ｅ）底面図である。

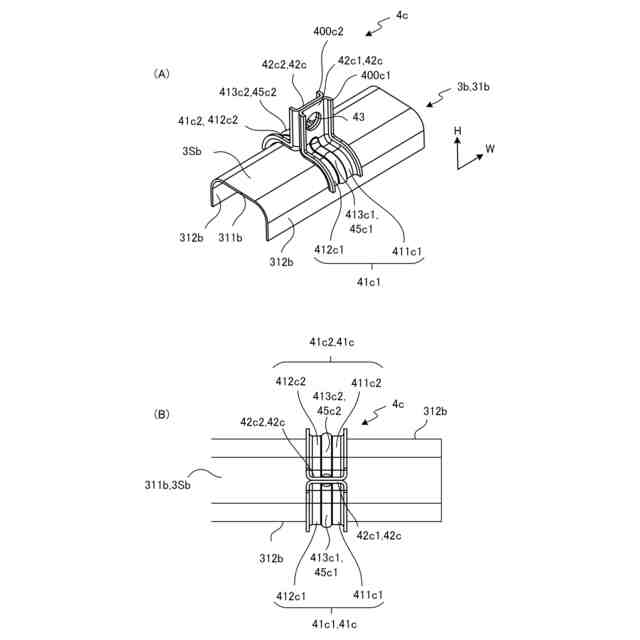

本発明の実施形態の一例を示す図であり（Ａ）斜視図、（Ｂ）上面図である。

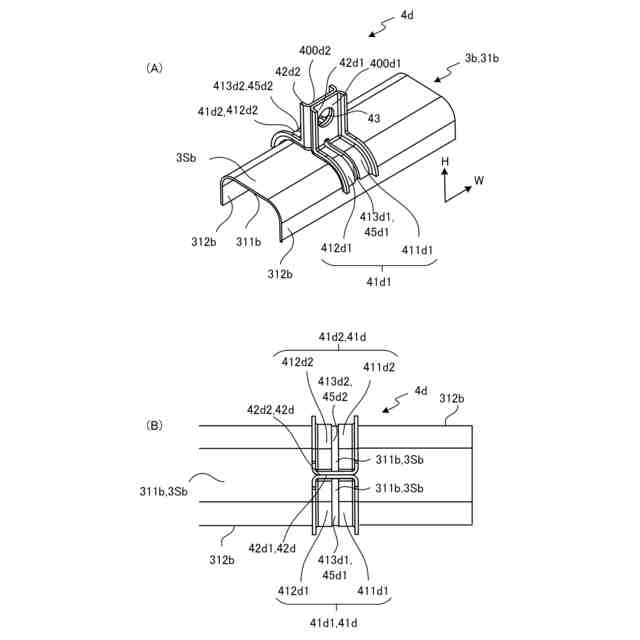

本発明の実施形態の一例を示す図であり（Ａ）斜視図、（Ｂ）上面図である。

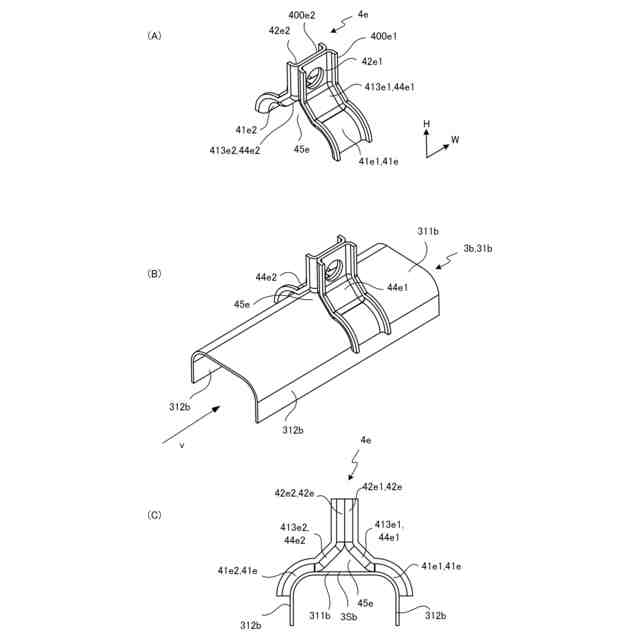

本発明の実施形態の一例を示す図であり（Ａ）斜視図、（Ｂ）斜視図、（Ｃ）側面図である。

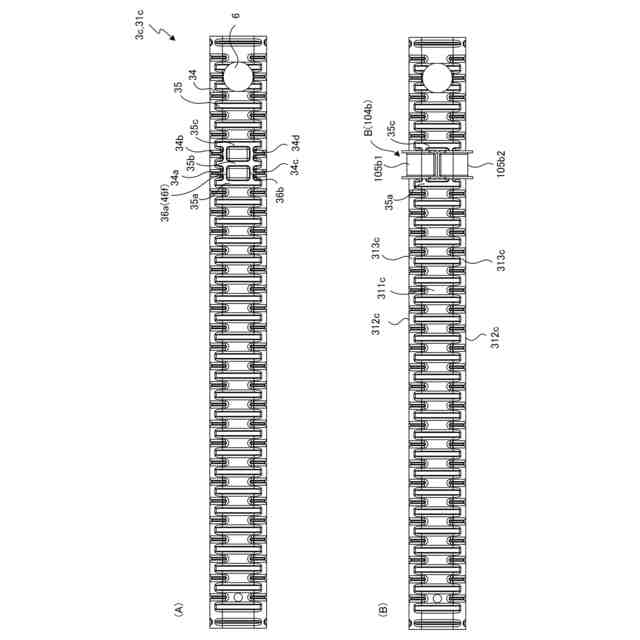

本発明の実施形態の一例を示す平面図である。

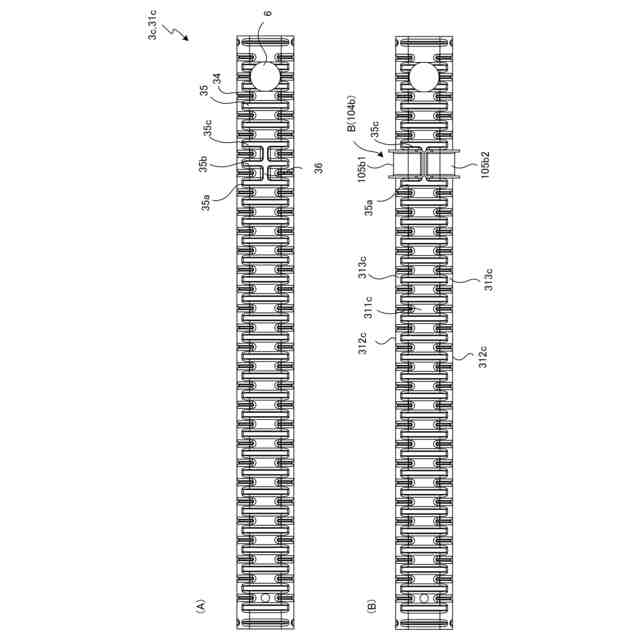

本発明の実施形態の一例を示す平面図である。
本発明の実施形態の一例を示す平面模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
