公開番号2025065266
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025016834,2023139649
出願日2025-02-04,2017-10-11
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】確率の変更を好適に行うことが可能な遊技機を提供すること。
【解決手段】始動条件の成立を契機として所定の判定を行い、その判定が所定の結果であった場合に遊技者に対して所定の遊技価値を付与する遊技機であって、所定の判定において所定の結果となる確率を複数のレベルの中で変更する変更手段と、電源が投入された場合に実行される立ち上げ処理の中で、確率のレベルが正常か否かを確認する確認手段と、その確認手段により、確率のレベルが正常でないと確認された場合は、所定の処理を実行する処理実行手段と、を備える。
【選択図】図54
特許請求の範囲【請求項１】
複数の入賞口が設けられた遊技領域と、
遊技媒体を前記遊技領域へ発射するための発射手段と、
前記入賞口毎に設けられ、対応する入賞口への前記遊技媒体の入賞を検出する入賞検出手段と、
前記発射手段により発射された遊技媒体が、いずれかの入賞口に入賞したことが前記入賞検出手段により検出された場合に、その遊技媒体の入賞した入賞口に対して予め定められた数の遊技媒体を払い出す払出手段と、を備え、
始動条件の成立を契機として所定の判定を行い、その判定が所定の結果であった場合に遊技者に対して所定の遊技価値を付与する遊技機であって、
前記所定の判定において所定の結果となる確率を複数のレベルの中で変更する変更手段と、
電源が投入された場合に実行される立ち上げ処理の中で、前記確率のレベルが正常か否かを確認する確認手段と、
その確認手段により、前記確率のレベルが正常でないと確認された場合は、所定の処理を実行する処理実行手段と、を備えることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 4,800 文字）【背景技術】
【０００２】
従来より、複数の入賞口が設けられた遊技領域へ、遊技媒体を発射手段により発射し、その遊技媒体がいずれかの入賞口に入賞すると、入賞した入賞口に対して予め定められた数の遊技媒体が遊技者に払い出される遊技機がある。（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３４００４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような遊技に対して、当たりとなる確率を変更したいという要望がある。しかしながら、このような当たりとなる確率を変更するための対応が不十分であった。
【０００５】
本発明は、上記事情に鑑みてなされたものであり、確率の変更を好適に行うことが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するために請求項１記載の遊技機は、複数の入賞口が設けられた遊技領域と、遊技媒体を前記遊技領域へ発射するための発射手段と、前記入賞口毎に設けられ、対応する入賞口への前記遊技媒体の入賞を検出する入賞検出手段と、前記発射手段により発射された遊技媒体が、いずれかの入賞口に入賞したことが前記入賞検出手段により検出された場合に、その遊技媒体の入賞した入賞口に対して予め定められた数の遊技媒体を払い出す払出手段と、を備え、始動条件の成立を契機として所定の判定を行い、その判定が所定の結果であった場合に遊技者に対して所定の遊技価値を付与するものであって、前記所定の判定において所定の結果となる確率を複数のレベルの中で変更する変更手段と、電源が投入された場合に実行される立ち上げ処理の中で、前記確率のレベルが正常か否かを確認する確認手段と、その確認手段により、前記確率のレベルが正常でないと確認された場合は、所定の処理を実行する処理実行手段と、を備える。
【０００７】
請求項２記載の遊技機は、請求項１記載の遊技機において、前記所定の処理は、確率のレベルが異常である旨の報知を行うための処理を含む。
【発明の効果】
【０００８】
請求項１記載の遊技機によれば、複数の入賞口が設けられた遊技領域へ、遊技媒体が発射手段により発射される。各入賞口にはそれぞれ、遊技媒体の入賞を検出する入賞検出手段が設けられている。そして、発射手段により発射された遊技媒体が、いずれかの入賞口に入賞したことが入賞検出手段により検出されると、その遊技媒体の入賞した入賞口に対して予め定められた数の遊技媒体が払出手段により払い出される。また、この遊技機は、始動条件の成立を契機として所定の判定を行い、その判定が所定の結果であった場合に遊技者に対して所定の遊技価値を付与するものであり、所定の判定において所定の結果となる確率が変更手段によって複数のレベルの中で変更される。そして、電源が投入された場合に実行される立ち上げ処理の中で、確率のレベルが正常か否かが確認手段によって確認され、確率のレベルが正常でないと確認された場合は、所定の処理が処理実行手段により実行される。これにより、電源が投入された場合に、確率のレベルが破壊されてしまっていた場合に、それを確実に発見でき、何らかの対応を行うことができる。よって、確率の変更を好適に行うことが可能な遊技機を提供できるという効果がある。
【０００９】
請求項２記載の遊技機によれば、請求項１記載の遊技機の奏する効果に加え、次の効果を奏する。即ち、確率のレベルが正常でないと確認された場合に、確率のレベルが異常である旨の報知が行われるので、遊技者やホール側がその状態をすぐに把握できるという効果がある。
【図面の簡単な説明】
【００１０】

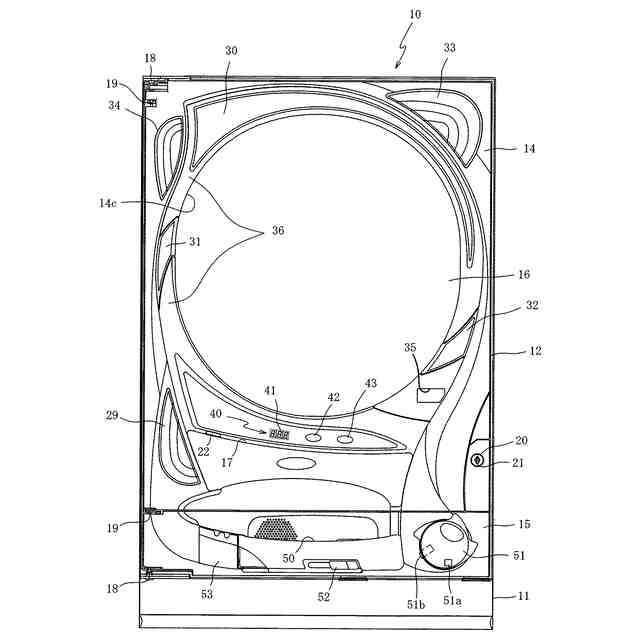

本発明の第１実施形態におけるパチンコ機の正面図である。

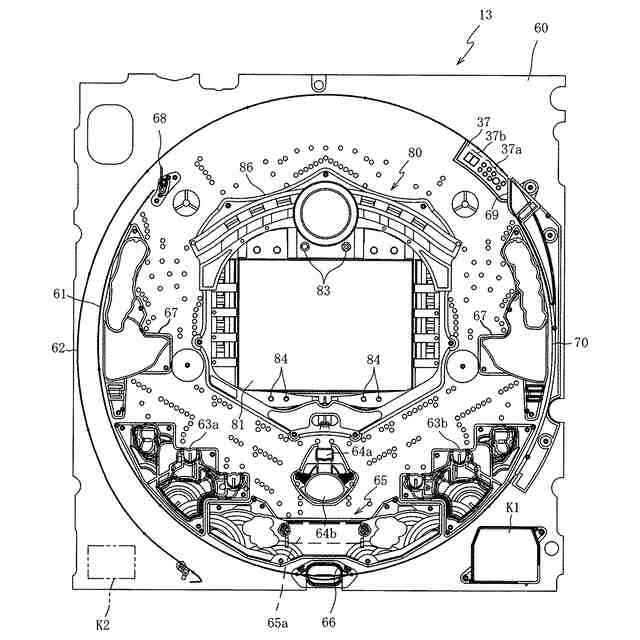

パチンコ機の遊技盤の正面図である。

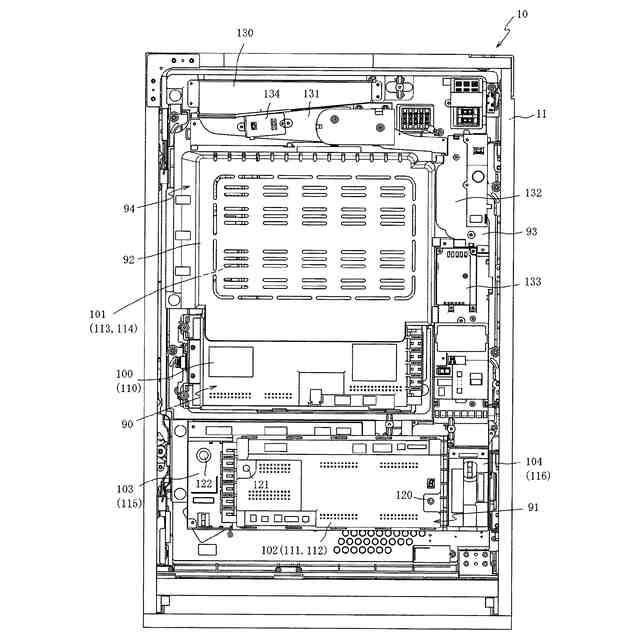

パチンコ機の背面図である。
（ａ）は、表示画面の領域区分設定と有効ライン設定とを模式的に示した図であり、（ｂ）は、実際の表示画面を例示した図である。

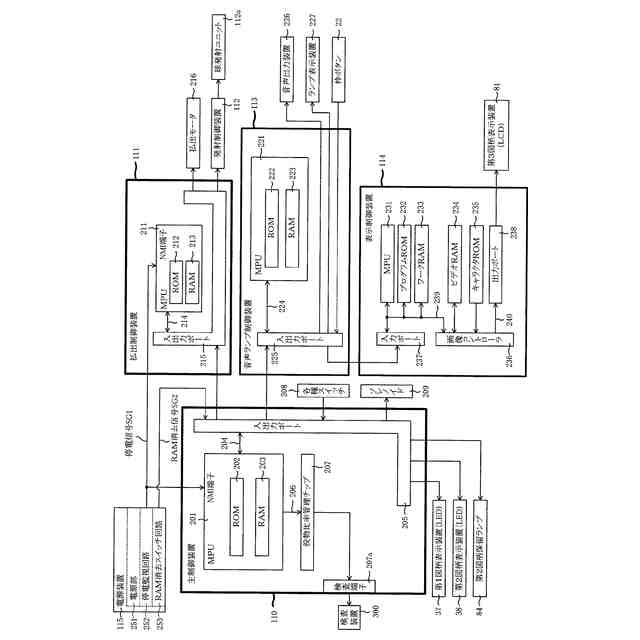

パチンコ機の電気的構成を示すブロック図である。

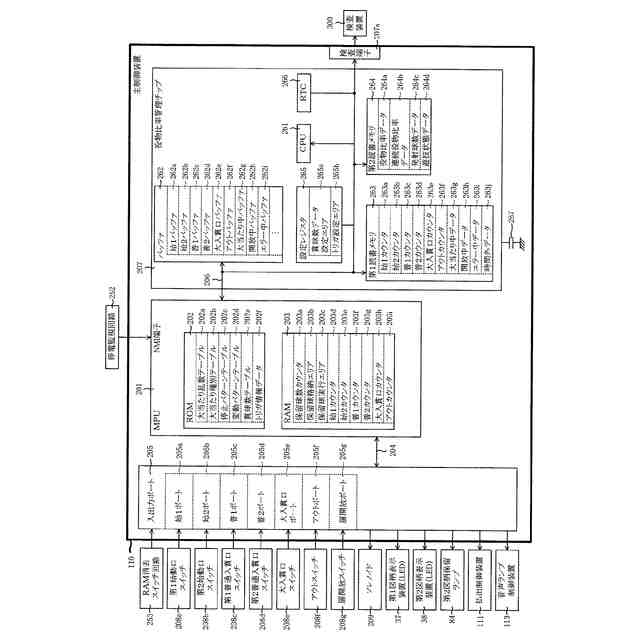

主制御装置の電気的構成を示すブロック図である。

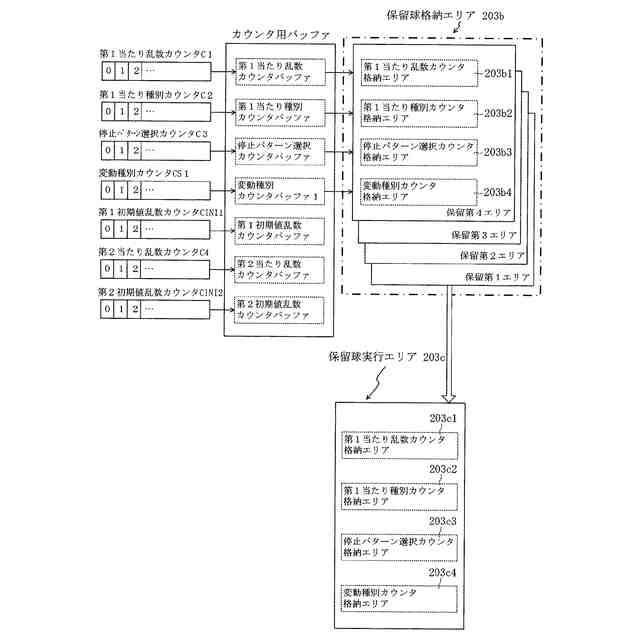

各種カウンタ、保留球格納エリア、保留球実行エリアの構成を模式的に示した図である。

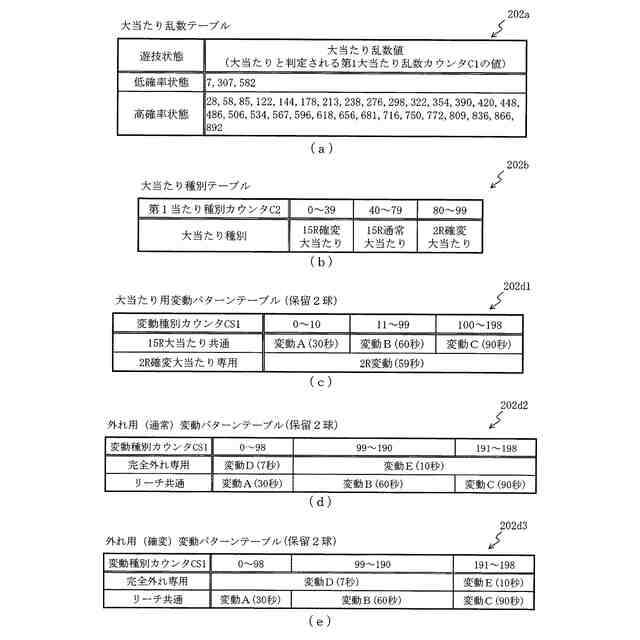

（ａ）は、大当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、大当たり種別テーブルの一例を模式的に示した図であり、（ｃ）は、保留球数が２の場合の大当たり用変動パターンテーブルの一例を模式的に示した図であり、（ｄ）は、保留球数が２の場合の外れ用（通常）変動パターンテーブルの一例を模式的に示した図であり、（ｅ）は、保留球数が２の場合の外れ用（確変）変動パターンテーブルの一例を模式的に示した図である。

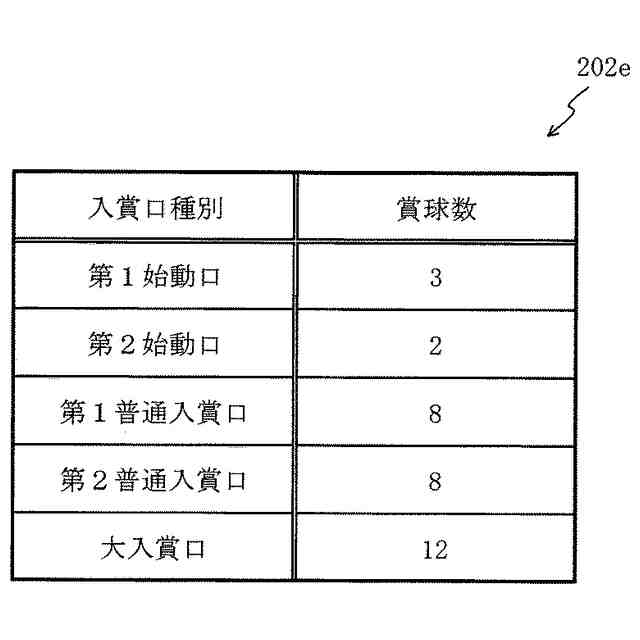

賞球数テーブルの一例を模式的に示した図である。
主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるスイッチ読み込み処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される変動処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される変動開始処理を示したフローチャートである。
主制御装置内のＭＰＵにより実行されるＮＭＩ割込処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される役物比率管理メイン処理を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される設定情報受信処理の一部を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される設定情報受信処理の一部を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される役物比率算出処理を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される検査結果出力処理を示すフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される立ち上げ処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される変動表示処理を示したフローチャートである。
（ａ）は、表示制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートであり、（ｂ）は、表示制御装置内のＭＰＵにより実行されるコマンド割込処理を示したフローチャートであり、（ｃ）は、表示制御装置内のＭＰＵにより実行されるＶ割込処理を示したフローチャートである。
第２実施形態における主制御装置の電気的構成を示すブロック図である。
主制御装置内の役物比率管理チップにより実行される入賞情報保存処理を示すフローチャートである。
主制御装置内の役物比率管理チップにより実行される検査結果出力処理を示すフローチャートである。
第３実施形態におけるパチンコ機の電気的構成を示すブロック図である。
主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される役比処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される役比メイン処理を示すフローチャートである。
第４実施形態における主制御装置内のＭＰＵにより実行される役比処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される役比メイン処理を示すフローチャートである。
第５実施形態におけるパチンコ機の電気的構成を示すブロック図である。
（ａ）は、ベース表示装置を模式的に示した模式図であり、（ｂ）は、ベース表示装置における表示内容を模式的に示した模式図である。
（ａ）は、主制御装置のＭＰＵ内のＲＡＭの外作業エリアに格納される、ベース値を表示させるために必要な情報を模式的に示した模式図であり、（ｂ）は、各ベース値データの構成を模式的に示した模式図である。
主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるベース値処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるベース値算出処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるベース値表示処理の一部を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるベース値表示処理の残りの一部を示すフローチャートである。
第６実施形態におけるパチンコ機の背面図である。
（ａ）は、設定キーがオフ状態にある場合を示した設定キーの正面図であり、（ｂ）は、設定キーがオン状態にある場合を示した設定キーの正面図である。
パチンコ機の立ち上げモードと、各立ち上げモードに対してその立ち上げモードで立ち上げるためのパチンコ機の電源オン時のＲＡＭ消去スイッチ、設定キー及び扉開放スイッチの各々の状態とを示した図である。
（ａ）は、設定変更モードにおけるＲＡＭ消去スイッチ及び設定キーの役割を示した図であり、（ｂ）は、設定確認モードにおける設定キーの役割を示した図である。
設定変更モード及び設定確認モードにおけるベース表示装置の表示内容の種々の例を模式的に示した模式図である。
エラー履歴をベース表示装置に表示させる場合の表示内容の種々の例を模式的に示した模式図である。
（ａ）は、第１図柄表示装置のＬＥＤをの配置を模式的に示した模式図であり、（ｂ）は、ラウンド数報知ＬＥＤにおいて、最大ラウンド数が２であることを報知する場合の点灯パターンと、最大ラウンド数が１５であることを報知する場合の点灯パターンと、設定変更中表示であることを報知する場合の点灯パターンと、設定確認中表示であることを報知する場合の点灯パターンとを示した図である。
パチンコ機の電気的構成を示すブロック図である。
主制御装置のＭＰＵ内のＲＡＭの外作業エリアに格納されるデータを模式的に示した模式図である。

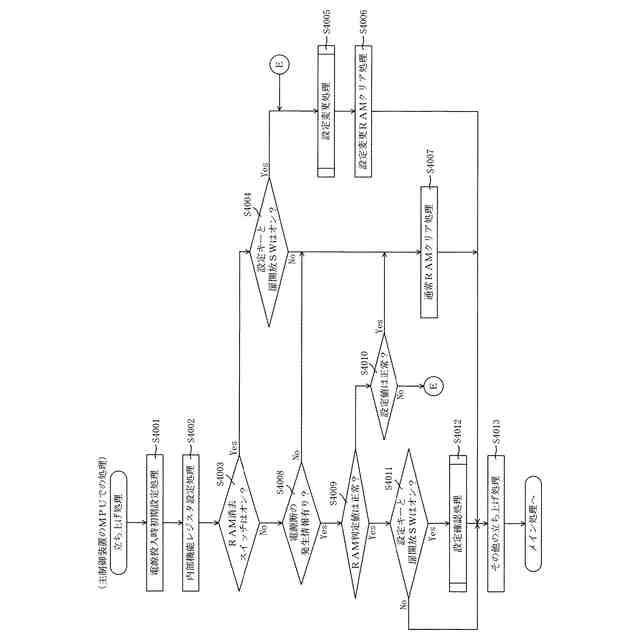

主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される設定変更処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される設定確認処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるベース表示処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
第７実施形態におけるパチンコ機の主制御装置内のＭＰＵにより実行される設定変更処理を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
