公開番号2025069336
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025016482,2023181670
出願日2025-02-04,2020-10-01
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250422BHJP(スポーツ;ゲーム;娯楽)
要約【課題】適度な利益が遊技者に付与されるようにすることが可能な遊技機を提供すること。

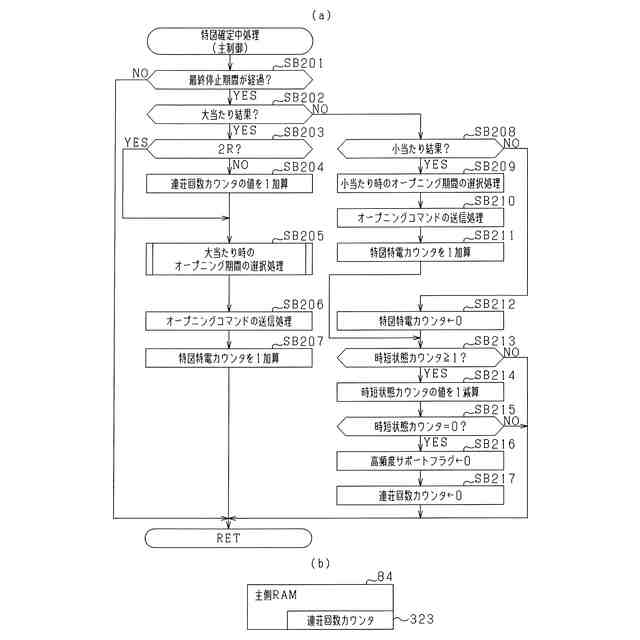

【解決手段】主側RAM84には特定発生回数に対応する情報が記憶される連荘回数カウンタ323が設けられている。主側MPUは、低頻度サポートモードにおける遊技回を間に挟むことなく高確率状態又は時短状態である状態が継続されている期間において、10R低確大当たり結果、5R高確大当たり結果又は10R高確大当たり結果が発生したことに基づき高頻度入賞モードによる開閉実行モードが開始される場合に、特定発生回数が増加するように連荘回数カウンタ323の値を更新する。主側MPUは、特定発生回数が所定基準回数であることに対応する情報が連荘回数カウンタ323に記憶されている場合、当該特定発生回数が所定基準回数未満である場合よりも、オープニング期間が長くなるようにする。
【選択図】図160
特許請求の範囲【請求項１】
遊技が行われることで所定契機が発生したことに基づいて所定有利状況を開始する所定有利状況実行手段と、
特定発生回数に対応する情報を記憶する回数記憶手段と、
遊技者に有利な有利期間において前記所定契機が発生したことに基づき前記所定有利状況が開始される場合又は開始された場合に前記特定発生回数が増加するように前記回数記憶手段の情報を更新する更新手段と、
前記特定発生回数が２以上の回数として定められた所定基準回数であることに対応する情報が前記回数記憶手段に記憶されている場合、前記特定発生回数が前記所定基準回数未満である所定の回数の場合よりも、所定タイミングから所定の利益付与事象が発生するまでに要する時間が長くなるようにする又は長くなり易くなるようにする期間設定手段と、
を備えていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 6,000 文字）【背景技術】
【０００２】
遊技機の一種として、パチンコ機やスロットマシン等が知られている。これらの遊技機では、所定の抽選条件が成立したことに基づいて内部抽選が行われ、当該内部抽選の結果に応じて遊技者に特典が付与される構成が知られている。また、当該内部抽選の結果を遊技者に予測させたり、認識させたりするための演出が行われる構成が一般的である。
【０００３】
パチンコ機について具体的には、遊技領域に設けられた入球部に遊技球が入球したことに基づいて抽選が行われ、表示装置の表示面にて絵柄の変動表示が行われ、抽選にて当選結果となった場合には表示面にて特定絵柄の組み合わせ等が最終停止表示され、遊技者にとって有利な遊技状態に移行する構成が知られている。そして、当該有利な遊技状態に移行した場合には、例えば遊技領域に設けられた入球装置の開閉が開始され、当該入球装置への入球に基づき遊技球が払い出されるようになっている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１２５４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記例示等のような遊技機においては適度な利益が遊技者に付与されることが好ましく、この点について未だ改良の余地がある。
【０００６】
本発明は、上記例示した事情等に鑑みてなされたものであり、適度な利益が遊技者に付与されるようにすることが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
上記課題を解決すべく請求項１記載の発明は、遊技が行われることで所定契機が発生したことに基づいて所定有利状況を開始する所定有利状況実行手段と、
特定発生回数に対応する情報を記憶する回数記憶手段と、
遊技者に有利な有利期間において前記所定契機が発生したことに基づき前記所定有利状況が開始される場合又は開始された場合に前記特定発生回数が増加するように前記回数記憶手段の情報を更新する更新手段と、
前記特定発生回数が２以上の回数として定められた所定基準回数であることに対応する情報が前記回数記憶手段に記憶されている場合、前記特定発生回数が前記所定基準回数未満である所定の回数の場合よりも、所定タイミングから所定の利益付与事象が発生するまでに要する時間が長くなるようにする又は長くなり易くなるようにする期間設定手段と、
を備えていることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、適度な利益が遊技者に付与されるようにすることが可能となる。
【図面の簡単な説明】
【０００９】

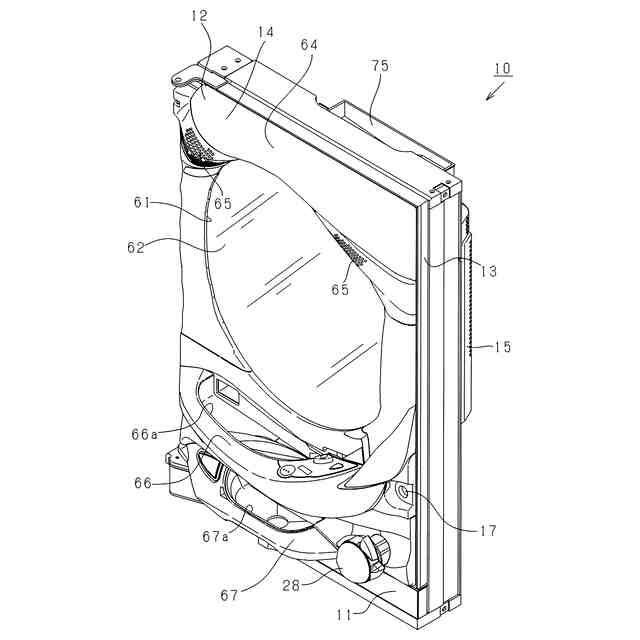

第１の実施形態におけるパチンコ機を示す斜視図である。

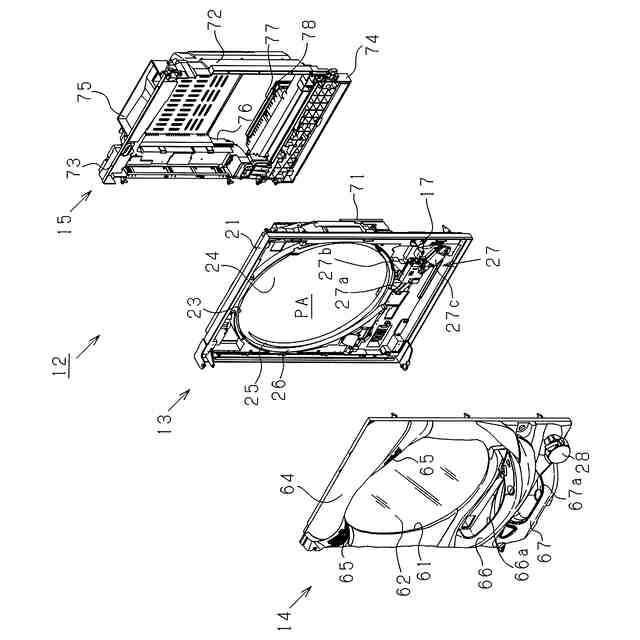

パチンコ機の主要な構成を分解して示す斜視図である。

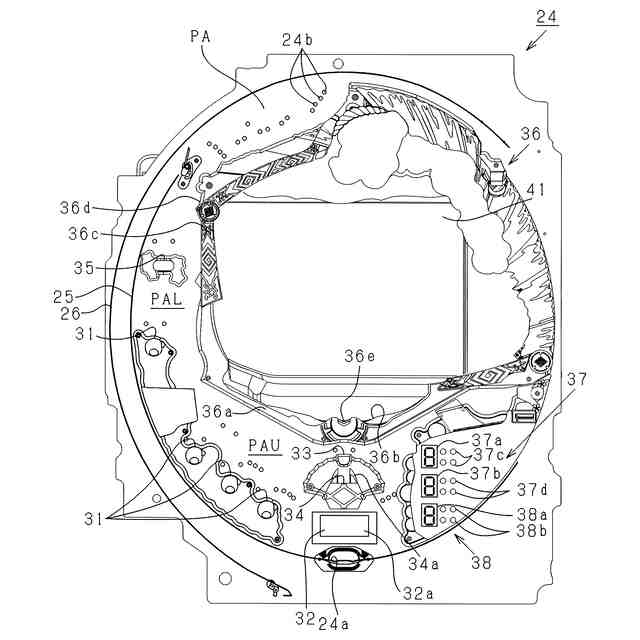

遊技盤の構成を示す正面図である。

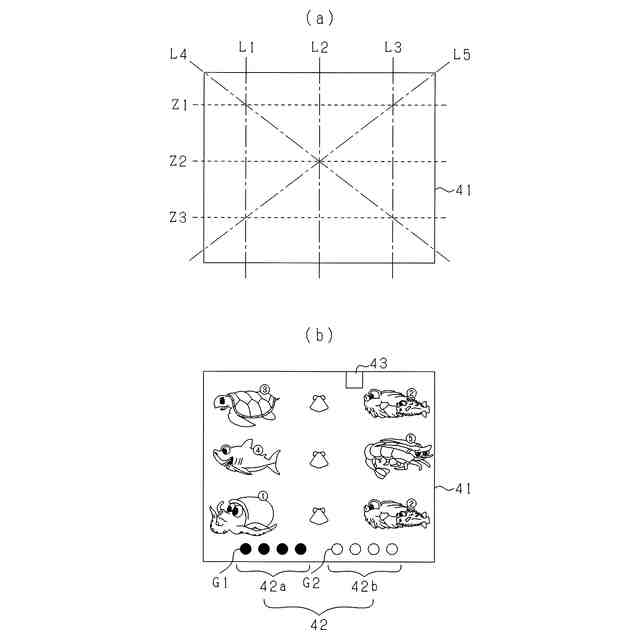

（ａ），（ｂ）遊技回が実行される場合における図柄表示装置の表示内容を説明するための説明図である。

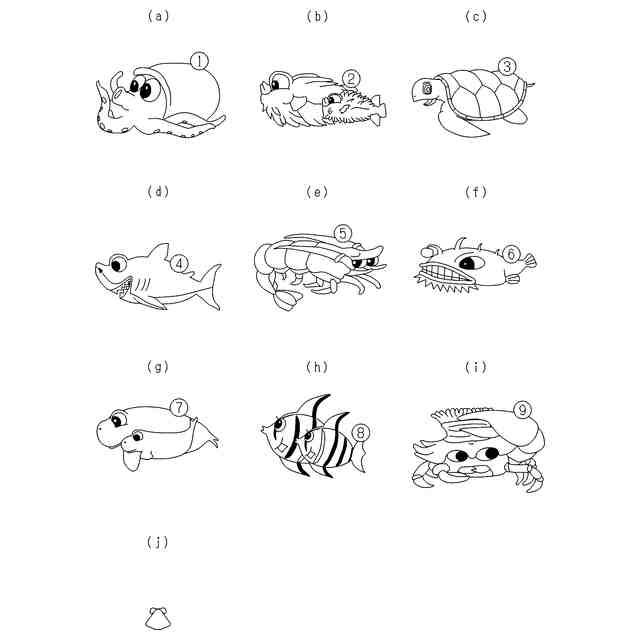

（ａ）～（ｊ）各図柄列にて変動表示される主図柄及び副図柄を説明するための説明図である。

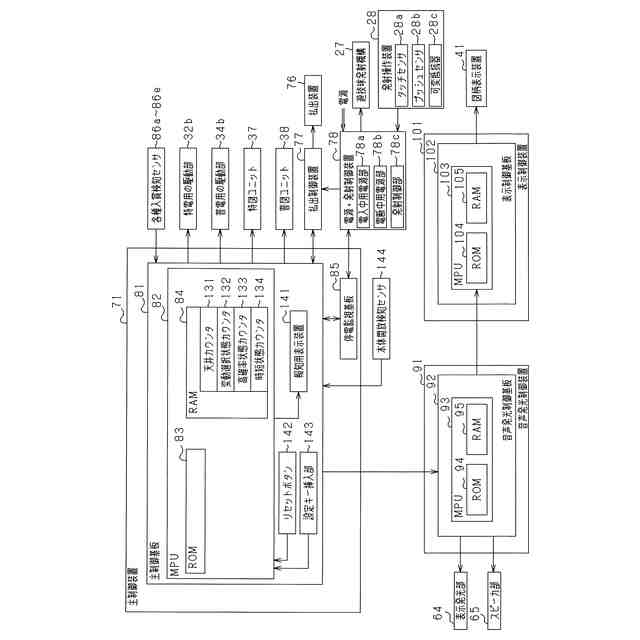

パチンコ機の電気的構成を示すブロック図である。

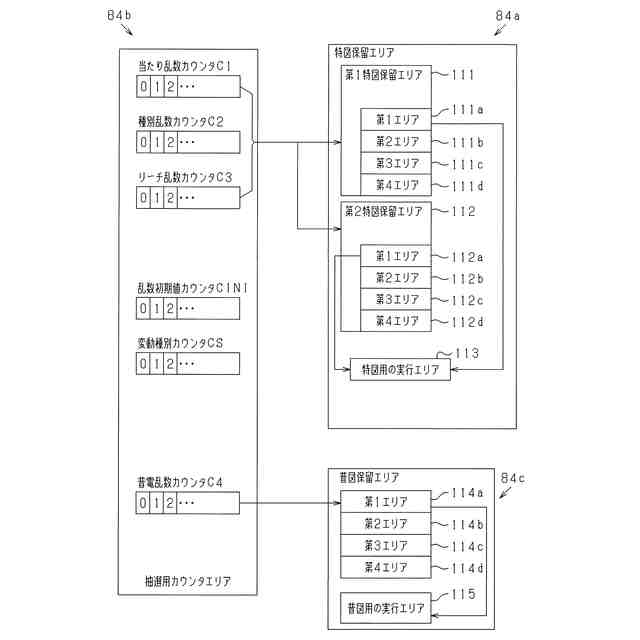

各種カウンタ及び各種記憶エリアの内容を説明するための説明図である。

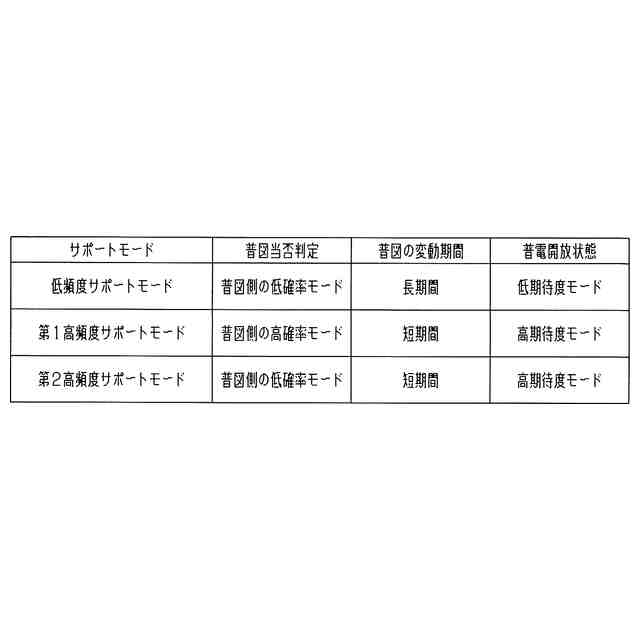

サポートモードの内容を説明するための説明図である。

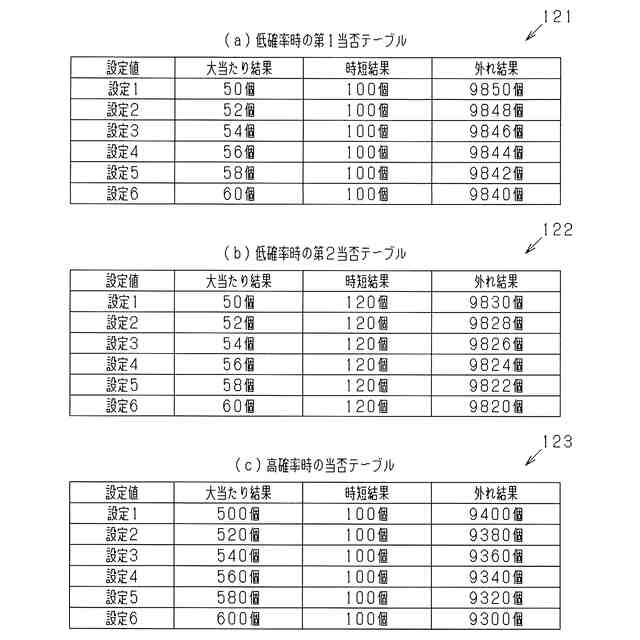

（ａ）低確率時の第１当否テーブルを説明するための説明図であり、（ｂ）低確率時の第２当否テーブルを説明するための説明図であり、（ｃ）高確率時の当否テーブルを説明するための説明図である。
（ａ）第１特図用の大当たり振分テーブルを説明するための説明図であり、（ｂ）第２特図用の大当たり振分テーブルを説明するための説明図であり、（ｃ）第１特図用の時短振分テーブルを説明するための説明図であり、（ｄ）第２特図用の時短振分テーブルを説明するための説明図である。
（ａ）各大当たり結果の内容を説明するための説明図であり、（ｂ）各時短結果及び天井時短の内容を説明するための説明図である。
（ａ）～（ｅ）時短結果又は天井時短によって時短状態が設定される様子を示すタイムチャートである。
主側ＭＰＵにおけるメイン処理を示すフローチャートである。
主側ＭＰＵにおけるタイマ割込み処理を示すフローチャートである。
主側ＭＰＵにおける普図普電制御処理を示すフローチャートである。
主側ＭＰＵにおける普図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける普図確定中処理を示すフローチャートである。
主側ＭＰＵにおける特図特電制御処理を示すフローチャートである。
主側ＭＰＵにおける保留情報の取得処理を示すフローチャートである。
主側ＭＰＵにおける特図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける変動表示期間の特定処理を示すフローチャートである。
主側ＭＰＵにおける特図確定中処理を示すフローチャートである。
主側ＭＰＵにおける特電終了処理を示すフローチャートである。
主側ＭＰＵにおける高確率状態カウンタの減算処理を示すフローチャートである。
主側ＭＰＵにおける時短結果用の設定処理を示すフローチャートである。
特図表示部の停止結果及び図柄表示装置の停止結果を説明するための説明図である。
（ａ）通常遊技状態又は時短状態の最終遊技回であって第１保留情報を契機とした遊技回において第１時短結果となった場合における第１特図表示部及び図柄表示装置の停止結果を説明するための説明図であり、（ｂ）高確率状態又は時短状態の最終遊技回以外の遊技回であって第１保留情報を契機とした遊技回において第１時短結果となった場合における第１特図表示部及び図柄表示装置の停止結果を説明するための説明図であり、（ｃ）第１保留情報を契機とした遊技回において外れ結果となった場合における第１特図表示部及び図柄表示装置の停止結果を説明するための説明図である。
音光側ＭＰＵにおける変動パターンの決定処理を示すフローチャートである。
主側ＭＰＵにおける天井カウンタの減算処理を示すフローチャートである。
主側ＭＰＵにおける時短状態カウンタの減算処理を示すフローチャートである。
（ａ）～（ｅ）特図確定中処理における処理の実行順序を説明するためのタイムチャートである。
主側ＭＰＵにおける変動選択状態カウンタの減算処理を示すフローチャートである。
（ａ）～（ｆ）リーチ高頻度状態と天井時短を契機とした時短状態との実行タイミングの関係を説明するためのタイムチャートである。
第２の実施形態において主側ＭＰＵにて実行される特図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける特図確定中処理を示すフローチャートである。
主側ＭＰＵにおける時短結果用の設定処理を示すフローチャートである。
主側ＭＰＵにおける天井カウンタの減算処理を示すフローチャートである。
第３の実施形態における各種カウンタ及び各種記憶エリアの内容を説明するための説明図である。
主側ＭＰＵにおける特図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける特図確定中処理を示すフローチャートである。
第４の実施形態において主側ＭＰＵにて実行されるメイン処理を示すフローチャートである。
主側ＭＰＵにおける設定値更新処理を示すフローチャートである。
第５の実施形態において主側ＭＰＵにて実行されるメイン処理を示すフローチャートである。
第６の実施形態における遊技盤の正面図である。
（ａ）非誘導状態における特別入賞装置の縦断面図であり、（ｂ）誘導状態における特別入賞装置の縦断面図である。
振分入賞装置の内部構成を説明するための縦断面図である。
各種カウンタ及び各種記憶エリアの内容を説明するための説明図である。
（ａ）第１当否テーブルを説明するための説明図であり、（ｂ）第２当否テーブルを説明するための説明図であり、（ｃ）大当たり振分テーブルを説明するための説明図であり、（ｄ）時短振分テーブルを説明するための説明図であり、（ｅ）小当たり振分テーブルを説明するための説明図であり、（ｆ）各小当たり結果の内容を説明するための説明図である。
主側ＭＰＵにおける特図特電制御処理を示すフローチャートである。
主側ＭＰＵにおける保留情報の取得処理を示すフローチャートである。
主側ＭＰＵにおける特図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける特図確定中処理を示すフローチャートである。
主側ＭＰＵにおける特電終了処理を示すフローチャートである。
主側ＭＰＵにおける停電監視処理を示すフローチャートである。
第７の実施形態において主側ＭＰＵにて実行される特図確定中処理を示すフローチャートである。
主側ＭＰＵにおける変動表示期間の特定処理を示すフローチャートである。
第８の実施形態において主側ＭＰＵにて実行される時短状態カウンタの減算処理を示すフローチャートである。
第９の実施形態において主側ＭＰＵにて実行される時短結果用の設定処理を示すフローチャートである。
主側ＭＰＵにおける天井カウンタの減算処理を示すフローチャートである。
（ａ）～（ｇ）時短状態において時短結果又は天井時短が発生した場合におけるその後の遊技状態を説明するためのタイムチャートである。
第１０の実施形態における遊技盤の正面図である。
各種カウンタ及び各種記憶エリアの内容を説明するための説明図である。
主側ＭＰＵにおける第１特図特電制御処理を示すフローチャートである。
主側ＭＰＵにおける第２特図特電制御処理を示すフローチャートである。
主側ＭＰＵにおける特図変動開始処理を示すフローチャートである。
主側ＭＰＵにおける変動表示期間の特定処理を示すフローチャートである。
主側ＭＰＵにおける特図確定中処理を示すフローチャートである。
主側ＭＰＵにおける時短状態の終了判定処理を示すフローチャートである。
主側ＭＰＵにおける時短結果用の設定処理を示すフローチャートである。
主側ＭＰＵにおける天井カウンタの減算処理を示すフローチャートである。
音光側ＭＰＵにおける左打ち報知処理を示すフローチャートである。
（ａ）～（ｆ）時短状態における終了対応の遊技回が第１保留情報を実行対象として実行される様子を示すタイムチャートである。
第１１の実施形態において主側ＭＰＵにて実行される変動表示期間の特定処理を示すフローチャートである。
第１２の実施形態において主側ＭＰＵにて実行される変動表示期間の特定処理を示すフローチャートである。
第１３の実施形態における主制御装置の正面図である。
主側ＲＯＭにおけるプログラム及びデータの設定態様を説明するための説明図である。
主側ＲＡＭにおける各エリアの設定態様を説明するための説明図である。
特定制御用のワークエリアに設けられた各種記憶エリア及び非特定制御用のワークエリアに設けられた各種記憶エリアを説明するための説明図である。
主側ＭＰＵから音光側ＭＰＵにコマンドを送信するための電気的な構成を説明するための説明図である。
（ａ）～（ｄ）コマンドが送信される様子を示すタイムチャートである。
主側ＭＰＵにおけるメイン処理を示すフローチャートである。
主側ＭＰＵにおける設定確認用処理を示すフローチャートである。
主側ＭＰＵにおける設定値更新処理を示すフローチャートである。
設定値更新処理又は設定確認用処理が実行されている状況において停電時処理が実行された場合に、その後の動作電力の供給の再開に際してメイン処理にて実行される処理の内容を説明するための説明図である。
主側ＭＰＵにおける第１管理用処理を示すフローチャートである。
主側ＭＰＵにおける初期設定処理を示すフローチャートである。
主側ＭＰＵにおける断線短絡処理を示すフローチャートである。
主側ＭＰＵにおける第１タイマ割込み処理を示すフローチャートである。
遊技領域を流下した遊技球の排出に関する構成を説明するための説明図である。
主側ＭＰＵに検知センサの検知結果が入力されるようにする構成を説明するための説明図である。
主側ＭＰＵにおける入球検知処理を示すフローチャートである。
主側ＭＰＵにおける保留情報の取得処理を示すフローチャートである。
主側ＭＰＵにおける不正検知用処理を示すフローチャートである。
主側ＭＰＵにおける情報クリア処理を示すフローチャートである。
主側ＭＰＵにおける不正検知実行処理を示すフローチャートである。
主側ＭＰＵにおける普電制御処理を示すフローチャートである。
（ａ）主側ＭＰＵにおける特電開始処理を示すフローチャートであり、（ｂ）主側ＭＰＵにおける特電開放中処理を示すフローチャートであり、（ｃ）主側ＭＰＵにおける特電閉鎖中処理を示すフローチャートである。
主側ＭＰＵにおける磁気監視処理を示すフローチャートである。
主側ＭＰＵにおける不正対応処理を示すフローチャートである。
（ａ）～（ｈ）第２作動口検知センサを例に挙げて入賞監視が行われる様子を示すタイムチャートである。
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞
以下、遊技機の一種であるパチンコ遊技機（以下、「パチンコ機」という）の第１の実施形態を、図面に基づいて詳細に説明する。図１はパチンコ機１０の斜視図、図２はパチンコ機１０の主要な構成を分解して示す斜視図である。なお、図２では便宜上、遊技領域内の構成を省略している。
（【００１１】以降は省略されています）
