公開番号2025070271
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180455
出願日2023-10-19
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人個人,個人
主分類F21S 41/50 20180101AFI20250424BHJP(照明)
要約【課題】車両用灯具の内部締結構造を見え難くし、意匠性を向上させた車両用灯具を提供する。
【解決手段】本開示の車両用灯具1は、光源2と、光源2からの光を灯具前方へ通過させるインナーレンズ4と、アウターカバー5とを備える。アウターカバー5は、透光性の部材から成る第1カバー部51と、不透明の部材から成る第2カバー部52とを備える。第1カバー部51は、インナーレンズ4を通過した光源2からの光を灯具外部に通過させる窓部53と、インナーレンズ4を貫通する脚部56とを有する。第2カバー部は、窓部53の縁部の少なくとも一部を被覆するフレーム部54を有する。窓部53の縁部と脚部56とを接続する接続部55の裏面に、光源2からの光が脚部56を介して灯具外部へ出射する漏光L’を減衰させる傾斜面51aを形成する。

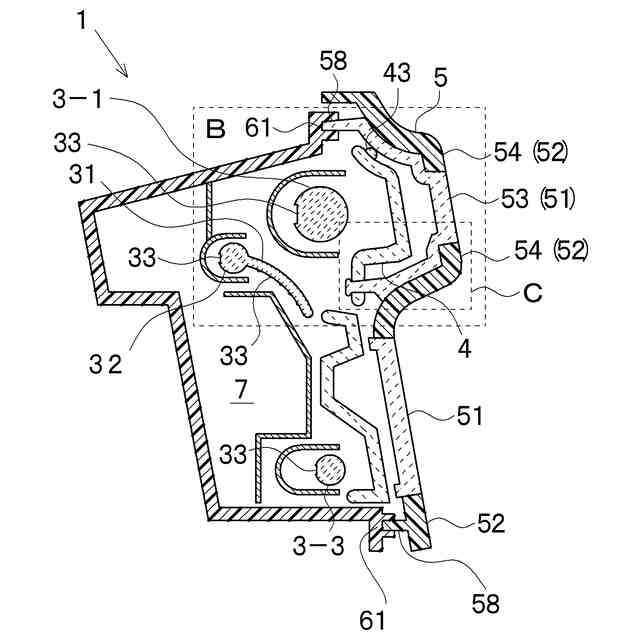

【選択図】図3
特許請求の範囲【請求項１】
光源と、前記光源からの光を灯具前方へ通過させるインナーレンズと、アウターカバーと、を備え、
前記アウターカバーは、透光性の部材から成る第１カバー部と、不透明の部材から成る第２カバー部と、を備え、
前記第１カバー部が、前記インナーレンズを通過した前記光源からの光を灯具外部に通過させる窓部と、前記インナーレンズを貫通する脚部と、を含み、
前記第２カバー部が、前記窓部の縁部の少なくとも一部を被覆するフレーム部を含み、

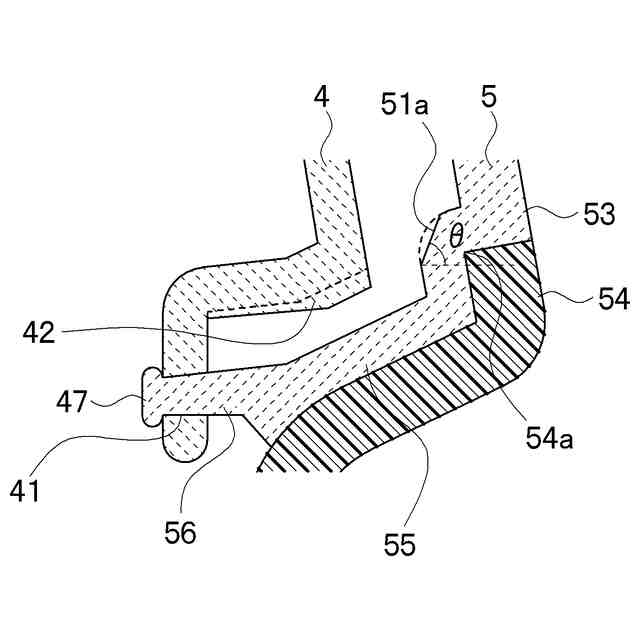

前記窓部の縁部と前記脚部とを接続する接続部の裏面に、前記光源からの光が前記脚部を介して灯具外部へ出射する漏光を減衰させる傾斜面を形成したことを特徴とする車両用灯具。
続きを表示（約 200 文字）【請求項２】
前記傾斜面は、前記車両用灯具が非点灯である場合に、前記第２カバー部の裏面の色を車両外部に視認させる、請求項１に記載の車両用灯具。
【請求項３】
前記第１カバー部と、前記第２カバー部と、を一体成形により形成した、請求項１に記載の車両用灯具。
【請求項４】
前記インナーレンズが、前記接続部の裏面に向けて肉厚となる肉厚部を含む、請求項１に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内部締結構造を見え難くした車両用灯具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

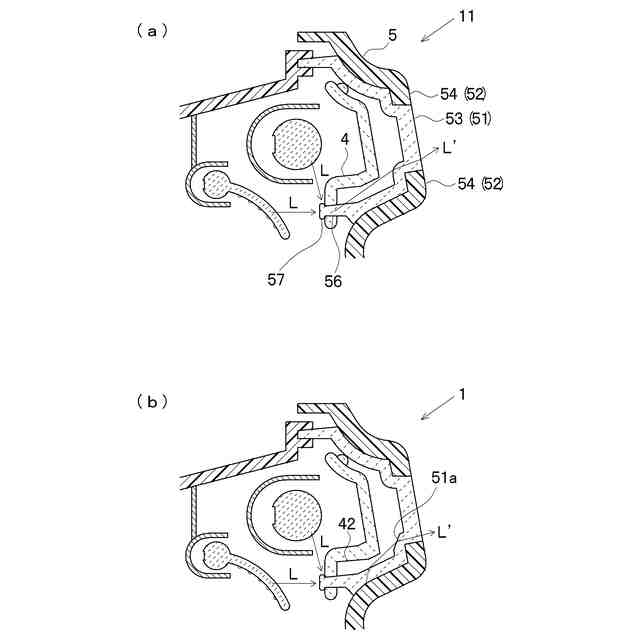

従来、車両用灯具において、インナーレンズにアウターカバーを締結する技術が知られている。例えば、図４（ａ），６（ａ）に示す従来の車両用灯具１１では、アウターカバー５に脚部５６を設け、脚部５６をインナーレンズ４に貫通させ、脚部５６の先端部（以下、締結部５７）をかしめることによって、インナーレンズ４にアウターカバー５を締結している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－６００２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

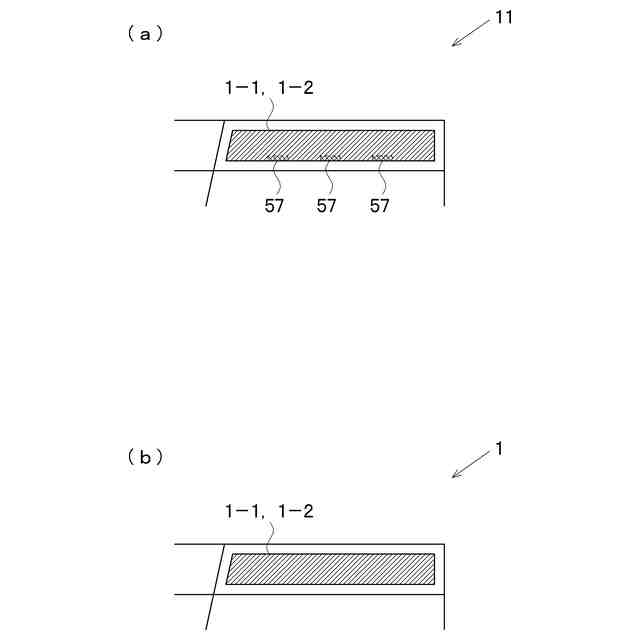

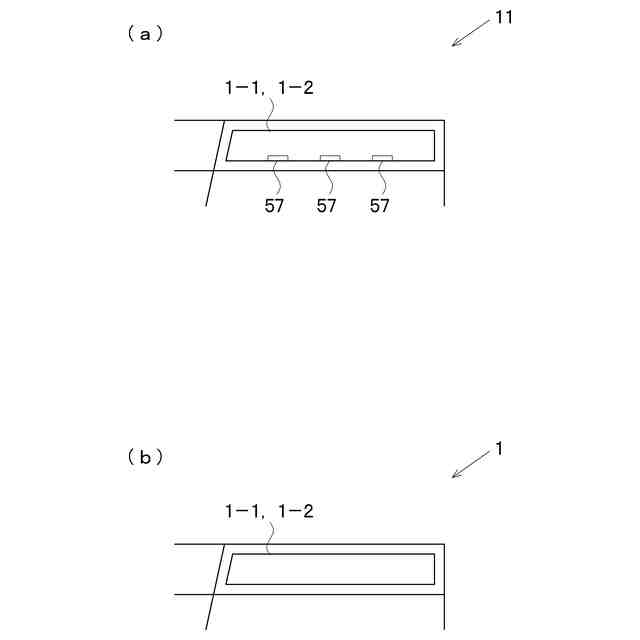

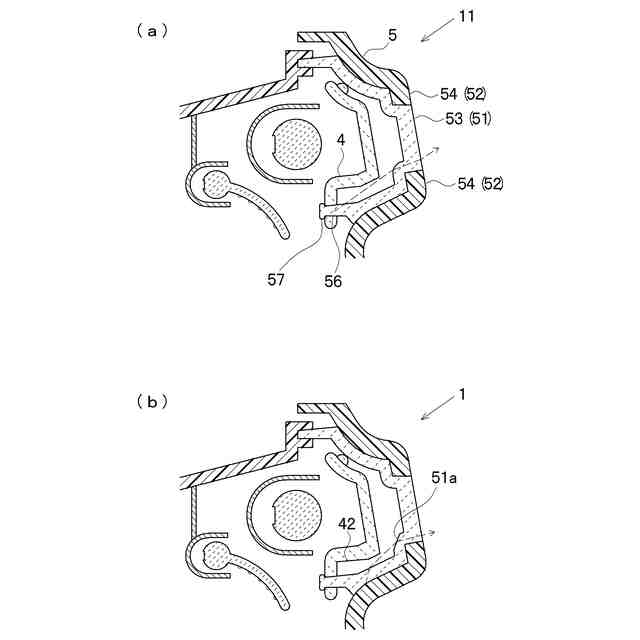

しかし、従来の技術によれば、図４（ａ）に示すように、車両用灯具１１の点灯時には、締結部５７を経由して光漏れが生じる。また、図６（ａ）に示すように、車両用灯具１１の消灯時には、締結部５７が灯具外部から視認される。このように、灯具外部から内部締結構造が視認されると、車両用灯具１１の意匠性を低下させるという問題があった。
【０００５】
そこで、本開示の目的は、車両用灯具の内部締結構造を見え難くし、車両用灯具の意匠性を向上させた車両用灯具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の車両用灯具は、以下の特徴を備える。
（１）光源と、光源からの光を灯具前方へ通過させるインナーレンズと、アウターカバーと、を備え、アウターカバーは、透光性の部材から成る第１カバー部と、不透明の部材から成る第２カバー部と、を備え、第１カバー部が、インナーレンズを通過した光源からの光を灯具外部に通過させる窓部と、インナーレンズを貫通する脚部と、を含み、第２カバー部が、窓部の縁部の少なくとも一部を被覆するフレーム部を含み、窓部の縁部と脚部とを接続する接続部の裏面に、光源からの光が脚部を介して灯具外部へ出射する漏光を減衰させる傾斜面を形成したこと。
【０００７】
（２）上記（１）の場合に、傾斜面は、車両用灯具が非点灯である場合に、第２カバー部の裏面の色を車両外部に視認させること。
【０００８】
（３）上記（１）又は（２）の場合に、第１カバー部と、第２カバー部と、を一体成形により形成したこと。
【０００９】
（４）上記（１）～（３）の何れか一つの場合に、インナーレンズが、接続部の裏面に向けて肉厚となる肉厚部を含むこと。
【発明の効果】
【００１０】
本開示の車両用灯具によれば、光源からの光が脚部を介して灯具外部へ出射する漏光を減衰させる傾斜面を設けたため、脚部からの光漏れを減衰でき、また、灯具外部からの締結構造の中見えを防止でき、車両用灯具の意匠性を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
