公開番号2025071255
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025026068,2021115621
出願日2025-02-20,2021-07-13
発明の名称発光モジュール
出願人東芝ライテック株式会社
代理人個人
主分類F21S 2/00 20160101AFI20250424BHJP(照明)
要約【課題】混色特性を向上した発光モジュールを提供する。
【解決手段】実施形態の発光モジュールは、基板と、Nを4以上の整数としたときに、基板の左辺の最も近くに配設される第1の発光部と、基板の左辺と対向する右辺の最も近くに配設される第Nの発光部と、を含み基板上に均等間隔で配設されるN個の発光部を備える。そして、第1の発光部と、第Nの発光部は異なる発光色であり、第1の発光部が照射する光の色度座標と、第Nの発光部が照射する光の色度座標と、の間の座標間距離は、N個の発光部から抽出した任意の2つの発光部が照射する光の色度座標間の距離の中で最も短い。
【選択図】図1

特許請求の範囲【請求項１】
左辺と、前記左辺と対向する右辺とを備える基板と；
それぞれ異なる発光色であり、前記基板上に均等間隔で配設されるＮ個の発光部（Ｎは４以上の整数）からなる発光部グループを複数有する発光モジュールと；を備え、
一つの前記発光部グループにおいては、最も前記基板の左辺側に配設される第１の発光部と、最も前記基板の右辺側に配設される第Ｎの発光部とを備えており、前記第１の発光部が照射する光の色度座標と、前記第Ｎの発光部が照射する光の色度座標と、の間の座標間距離は、前記Ｎ個の発光部から抽出した任意の２つの発光部が照射する光の色度座標間の距離の中で最も短い発光モジュール。
続きを表示（約 1,200 文字）【請求項２】
左辺と、前記左辺と対向する右辺とを備える基板と；
それぞれ異なる発光色であり、前記基板上に均等間隔で配設されるＮ個の発光部（Ｎは４以上の整数）からなる発光部グループを複数有する発光モジュールと；を備え、
前記発光部グループのそれぞれにおいては、最も前記基板の左辺側に配設される第１の発光部と、最も前記基板の右辺側に配設される第Ｎの発光部とを備えており、前記第１の発光部が照射する光の色度座標と、前記第Ｎの発光部が照射する光の色度座標と、の間の座標間距離は、前記Ｎ個の発光部から抽出した任意の２つの発光部が照射する光の色度座標間の距離の中で最も短い発光モジュール。
【請求項３】
前記発光部グループにおいて、Ｎを４以上の偶数（Ｍを２以上の整数とし、Ｎ＝２×Ｍ）とし、前記第１の発光部から配設位置が近い順に昇順となるように、前記発光部の名称を第２の発光部から第Ｎ－１の発光部まで定義した場合に、前記Ｎ個の発光部において、それぞれ自身とは異なるＮ－１個の全ての発光部との関係において照射する光の色度座標間の距離が最も短くなる組合せを導出したときに、前記Ｎ個の発光部それぞれで導出した最短の色度座標間の距離のうち最も長くなる組合せを構成する２つの発光部のうち、一方を第Ｘの発光部として配設し、他方を第Ｘ＋Ｍの発光部として配設する（Ｘは１≦Ｘ≦Ｍの整数）ことを特徴とする請求項１または２記載の発光モジュール。
【請求項４】
前記発光部グループにおいて、Ｎを５以上の奇数（Ｍを２以上の整数とし、Ｎ＝２×Ｍ＋１）とし、前記第１の発光部から配設位置が近い順に昇順となるように、前記発光部の名称を第２の発光部から第Ｎ－１の発光部まで定義した場合に、前記Ｎ個の発光部において、それぞれ自身とは異なるＮ－１個の全ての発光部との関係において照射する光の色度座標間の距離の総和を導出したときに、その総和が最も大きくなる発光部を第Ｍ＋１の発光部として配設することを特徴とする請求項１または２記載の発光モジュール。
【請求項５】
前記発光部グループにおいて、Ｎを５以上の奇数（Ｍを２以上の整数とし、Ｎ＝２×Ｍ＋１）とし、前記第１の発光部から配設位置が近い順に昇順となるように、前記発光部の名称を第２の発光部から第Ｎ－１の発光部まで定義した場合に、前記Ｎ個の発光部において、それぞれ自身とは異なるＮ－１個の全ての発光部との関係において照射する光の色度座標間の距離が最も短くなる組合せを導出したときに、前記Ｎ個の発光部それぞれで導出した最短の色度座標間の距離のうち最も長くなる組合せを構成する２つの発光部のうち、一方を第Ｘの発光部として配設し、他方を（Ｘ＋Ｍ＋１）の発光部として配設する（Ｘは１≦Ｘ≦Ｍの整数）ことを特徴とする請求項４記載の発光モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、発光モジュールに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
光源として複数色のＬＥＤを基板に搭載した発光モジュールを用い、それぞれのＬＥＤの点灯状態を変化させ、それぞれのＬＥＤから照射される光を混色することで、複数パターンの発光色を再現可能な照明装置が知られている。このような照明装置においては、複数色のＬＥＤの混色光を製作する際に、それぞれのＬＥＤから照射される光を適切に混色させる必要があり、光の混色が不十分な場合は、照明装置から照射される光に色ムラが生じてしまっていた。
【先行技術文献】
【特許文献】
【０００３】
特許第６６４８５９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、混色特性を向上した発光モジュールを提供することである。
【課題を解決するための手段】
【０００５】
実施形態の発光モジュールは、左辺と、左辺に対向する右辺とを備える基板と、それぞれ異なる発光色であり、基板上に均等間隔で配設されるN個の発光部（Nは４以上の整数）からなる発光部グループを複数有する発光モジュールと、を備える。そして、一つの発光部グループにおいては、最も基板の左辺側に配設される第１の発光部と、最も基板の右辺側に配設される第Ｎの発光部とを備えており、第１の発光部が照射する光の色度座標と、第Ｎの発光部が照射する光の色度座標と、の間の座標間距離は、Ｎ個の発光部から抽出した任意の２つの発光部が照射する光の色度座標間の距離の中で最も短い。
【発明の効果】
【０００６】
実施形態によれば、混色特性を向上した発光モジュールを提供することが期待できる。
【図面の簡単な説明】
【０００７】
一実施形態の発光モジュールの上面図である。

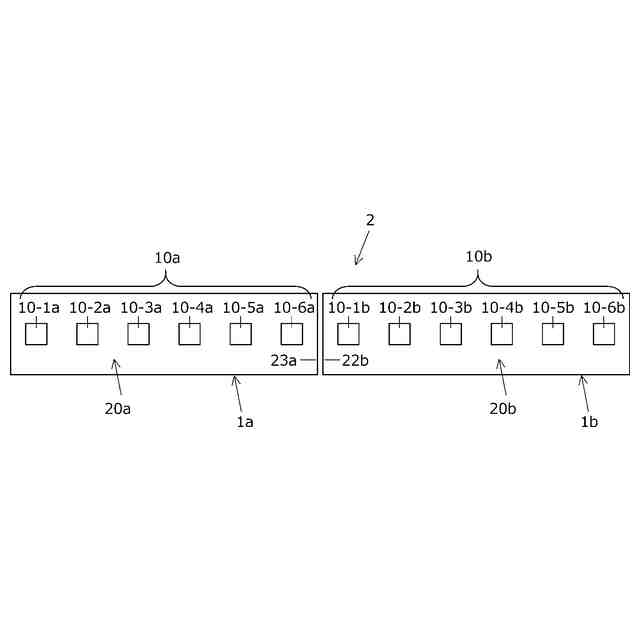

一実施形態の発光モジュールを並べた様子を示す上面図である。

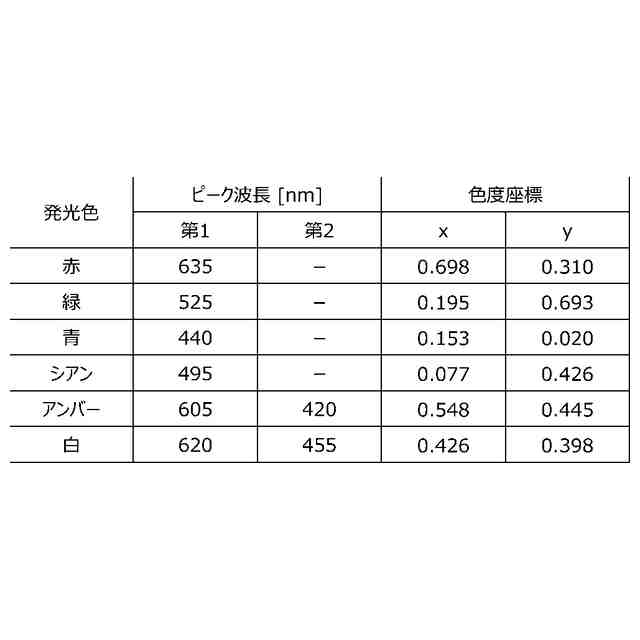

一実施形態で用いる発光部から照射される光の一例を示す表である。

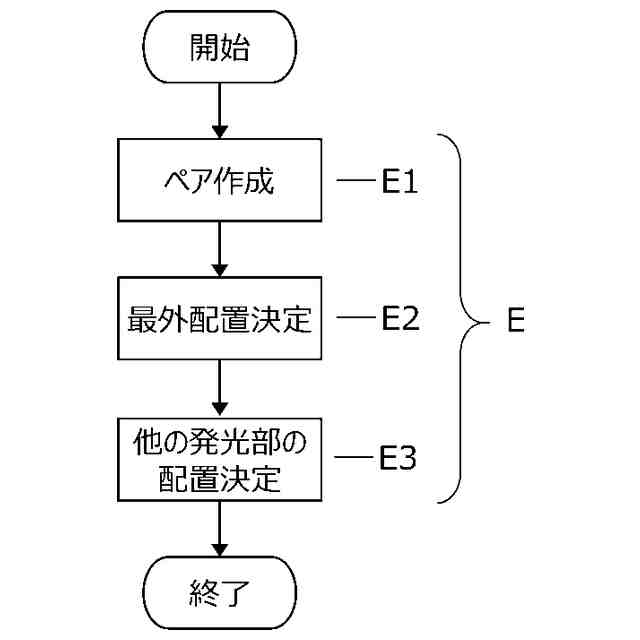

一実施形態の発光モジュールが偶数種類の発光色を備える場合の、発光部（発光色）の配置を決定する手順を示すフローチャートである。

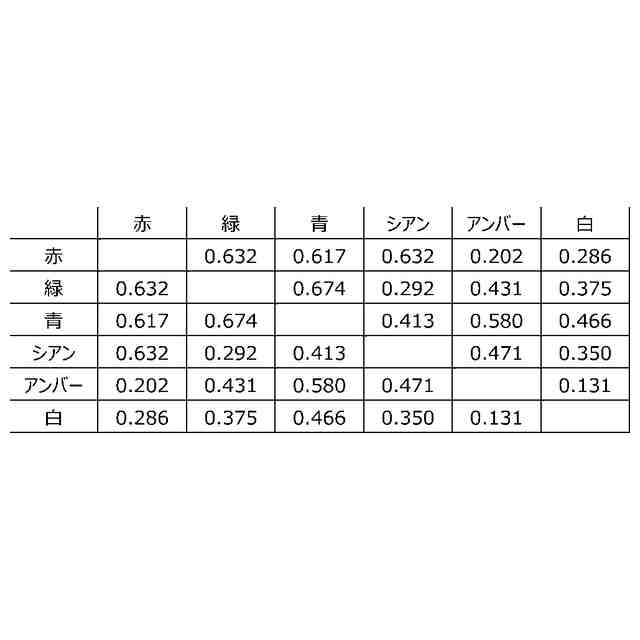

図３に示す発光部（発光色）のすべて組合せにおいて、その色度座標間の距離を導出した値を示す表である。
一実施形態の発光モジュールが偶数種類の発光色を備える場合の、ペアを作成する手順の一部の過程を示す表である。

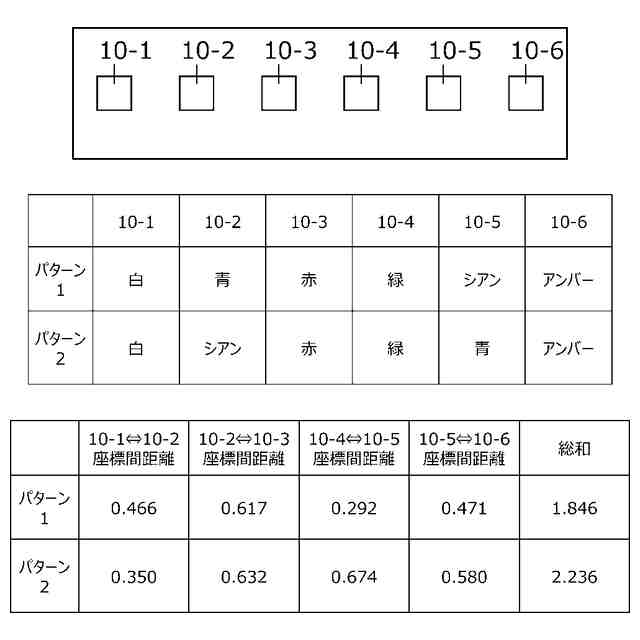

一実施形態の発光モジュールが偶数種類の発光色を備える場合の、他の発光部（発光色）の配置を決定する手順の一部の過程を示す表である。
一実施形態の発光モジュールが奇数種類の発光色を備える場合の、発光部（発光色）の配置を決定する手順を示すフローチャートである。
一実施形態の発光モジュールが奇数種類の発光色を備える場合の、具体例となる発光部（発光色）の一例と、その発光部（発光色）のすべて組合せにおいて、その色度座標間の距離を導出した値を示す表である。
一実施形態の発光モジュールが奇数種類の発光色を備える場合の、ペアを作成する手順の一部の過程を示す表である。
一実施形態の発光モジュールが奇数種類の発光色を備える場合の、他の発光部（発光色）の配置を決定する手順の一部の過程を示す表である。
【発明を実施するための形態】
【０００８】

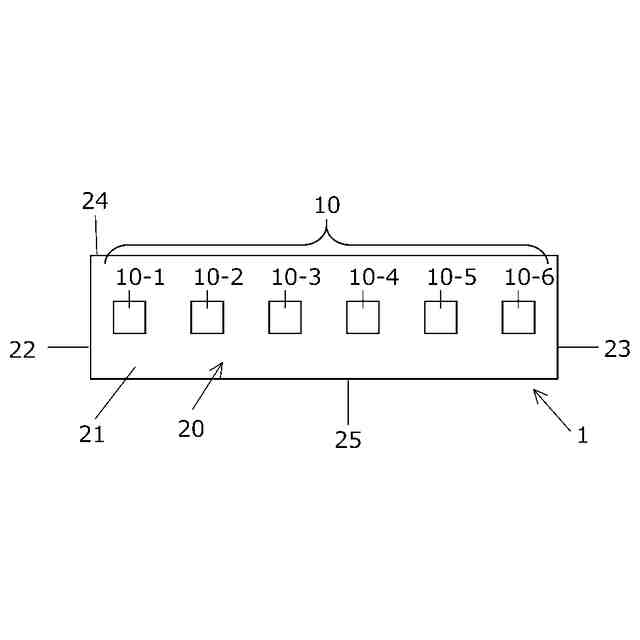

図１を参照して、一実施形態の発光モジュール１の構成について説明する。図１は、発光モジュール１の上面図である。発光モジュール１は、Ｎ個（種類）の発光部１０と、基板２０と、を備えている。Ｎは２以上の整数であり、特に、４以上の整数であることが望ましい。図１においては、発光モジュール１は、６個（種類）の発光部１０（発光部１０－１～発光部１０－６）を備えている。
【０００９】
発光部１０は、例えば、ＬＥＤ素子、レーザーダイオード素子、有機ＥＬ素子などの固体発光光源を備えている。そして、発光部１０がＬＥＤ素子を備えている場合は、発光部１０は、ＳＭＤ（Surface Mount Device）やＣＳＰ（Chip Scale Package）のようなパッケージであってもよいし、ベアチップであってもよい。また、発光部１０は、基板２０の一方の面である表面側に、接合材料を用いて実装される。接合材料は、例えば、非導電性樹脂材料や、樹脂材料に導電性フィラーを混ぜた導電性樹脂材料や、はんだなどの金属材料が用いられる。
【００１０】
基板２０は、基材２１と、基材に配設されたパターン配線（図１には図示せず）と、を備える。基材２１は、長尺（上面視で長方形）に構成されており、２つの対向する短辺（左辺２２、右辺２３）と、２つの対向する長辺（上辺２４、下辺２５）と、を備える。また、基材２１は、例えば、アルミナや窒化ケイ素などのセラミック、アルミや銅などの金属、ガラスエポキシなどの樹脂、で構成される。パターン配線は、基材の一方の面である表面、もしくは、基材の表面と基材の他方の面である裏面との両方の面に配設される。基板２０が複数の基材２１を積層することで構成される多層基板の場合は、パターン配線は基材２１間に配設されてもよい。
（【００１１】以降は省略されています）
