公開番号2025074182
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025030679
出願日2025-02-27
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人弁理士法人コスモス国際特許商標事務所
主分類A63F 7/02 20060101AFI20250502BHJP(スポーツ;ゲーム;娯楽)
要約【課題】有利状態にしないことが示された場合でも気持ちを切り替え易くすること。
【解決手段】パチンコ遊技機PZ6は、変動演出において、有利状態にする可能性を示唆する特定演出(SPリーチ)を実行し、当該特定演出の後に特定画像(休憩画像G807)を表示可能であり、有利状態にしない旨の判定結果に基づく変動演出として、特定画像を表示する第1変動演出(対バンリーチで失敗態様となる変動演出)と、特定画像を表示しない第2変動演出(ソロリーチで失敗態様となる変動演出)を実行可能である。第1変動演出では、出力される曲の数が第2変動演出よりも多く、且つ、特定画像の表示中は曲の出力が抑制される。特定画像を表示していて曲の出力が抑制される第1の期間(休憩区間)に音量レベルの変更が受け付けられた場合は、当該第1の期間の経過後に、変更後の音量レベルで曲が出力される。
【選択図】図90
特許請求の範囲【請求項１】
遊技者に有利な有利状態にするかの判定の結果に基づいて、変動演出を実行可能であり、
前記変動演出において、前記有利状態にする可能性を示唆する特定演出を実行し、当該特定演出の後に特定画像を表示可能であり、
前記有利状態にしない旨の判定結果に基づく変動演出として、前記特定画像を表示する第１変動演出と、前記特定画像を表示しない第２変動演出を実行可能であり、
前記第１変動演出では、出力される曲の数が前記第２変動演出よりも多く、且つ、前記特定画像の表示中は曲の出力が抑制され、
前記特定画像を表示していて曲の出力が抑制される第１の期間であっても、曲の出力が抑制されていない第２の期間であっても、所定の音量調整手段による音量レベルの変更は受け付けられるが、前記第１の期間に受け付けられた場合は、当該第１の期間の経過後に、変更後の音量レベルで曲が出力され、前記第２の期間に受け付けられた場合は、当該第２の期間中であって前記所定の音量調整手段による音量調整がなされたタイミングで、変更後の音量レベルで曲が出力されることを特徴とする遊技機。
続きを表示（約 300 文字）【請求項２】
請求項１に記載の遊技機であって、
前記変動演出中に発光による演出を行う発光部を備え、
前記第１の期間では、当該第１の期間の前よりも前記発光部の発光を抑制可能であることを特徴とする遊技機。
【請求項３】
請求項１又は請求項２に記載の遊技機であって、
所定の出力条件の成立に基づいて、予め定められた音量レベルで特定音を出力することが可能であり、
前記特定音が出力される特定音出力期間では、前記所定の音量調整手段による音量レベルの変更が受け付けられるが当該特定音出力期間の終了後に変更後の音量レベルで曲が出力されることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機等の遊技機に関する。
続きを表示（約 5,700 文字）【背景技術】
【０００２】
従来より、遊技機の一例であるパチンコ遊技機として、例えば下記特許文献１に記載されているように、変動演出において味方キャラクタと敵キャラクタとがバトルを行うリーチ演出を実行して、大当たりの当否判定の結果を報知する遊技機が知られている。この遊技機では、大当たり当選の判定結果に基づくリーチ演出では味方キャラクタが勝利することで遊技者に大当たり当選が示され、ハズレの判定結果に基づくリーチ演出では味方キャラクタが敗北することで遊技者にハズレが示される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０１７０７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載されている遊技機では、ハズレの判定結果に基づく変動演出のリーチ演出において味方キャラクタが敗北して遊技者にハズレであることが示された場合には、その変動演出はすぐに終了し、特図保留があれば新たな変動演出が開始される。そのため、リーチ演出でハズレが示されたときのネガティブな気持ちを切り替えることができないまま、遊技を続ける必要が生じ、この点に改良の余地があった。
【課題を解決するための手段】
【０００５】
本発明の遊技機は、
遊技者に有利な有利状態にするかの判定の結果に基づいて、変動演出を実行可能であり、
前記変動演出において、前記有利状態にする可能性を示唆する特定演出を実行し、当該特定演出の後に特定画像を表示可能であり、
前記有利状態にしない旨の判定結果に基づく変動演出として、前記特定画像を表示する第１変動演出と、前記特定画像を表示しない第２変動演出を実行可能であり、
前記第１変動演出では、出力される曲の数が前記第２変動演出よりも多く、且つ、前記特定画像の表示中は曲の出力が抑制され、
前記特定画像を表示していて曲の出力が抑制される第１の期間であっても、曲の出力が抑制されていない第２の期間であっても、所定の音量調整手段による音量レベルの変更は受け付けられるが、前記第１の期間に受け付けられた場合は、当該第１の期間の経過後に、変更後の音量レベルで曲が出力され、前記第２の期間に受け付けられた場合は、当該第２の期間中であって前記所定の音量調整手段による音量調整がなされたタイミングで、変更後の音量レベルで曲が出力されることを特徴とする遊技機である。
【発明の効果】
【０００６】
本発明によれば、有利状態にしないことが示された場合でも、変動演出における特定演出後の特定画像の表示期間を利用して、遊技者が気持ちを切り替え易い。
【図面の簡単な説明】
【０００７】
基本実施形態に係る図であり、遊技機の正面図である。
遊技盤の正面図である。
（Ａ）は遊技状態の種類を示す説明図であり、（Ｂ）は大当たり遊技の種類を示す説明図である。

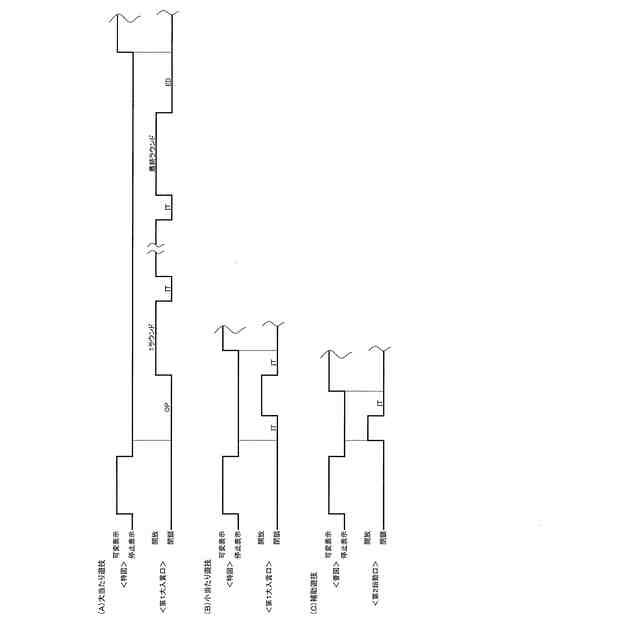

（Ａ）は大当たり遊技の流れを示すタイムチャートであり、（Ｂ）は小当たり遊技の流れを示すタイムチャートであり、（Ｃ）は補助遊技の流れを示すタイムチャートである。
演出モードの種類を示す説明図である。
特図変動演出の通常変動の具体例を示す説明図である。
特図変動演出のＮリーチの具体例を示す説明図である。
特図変動演出のＳＰリーチの具体例を示す説明図である。
特図変動演出のＳＰＳＰリーチの具体例を示す説明図である。
保留演出の具体例を示す説明図である。
可動体演出の具体例を示す説明図である。
操作演出の具体例を示す説明図である。
遊技機の制御に関わる部分の第１のブロック図である。
変動パターン判定テーブルの具体例である。
先読み判定テーブルの具体例である。
図柄判定テーブルの具体例である。
第１実施形態に係る図であり、遊技盤に設置される表示器類の具体例を示す説明図である。
遊技機の制御に関わる部分の第２のブロック図である。
主制御部が記憶可能な情報の具体例を示す説明図である。
主制御部が行う主制御メイン処理の具体例を示すフローチャートである。
主制御部が行うメイン側タイマ割り込み処理の具体例を示すフローチャートである。
メイン側タイマ割り込み処理の特図・特電処理の具体例を示すフローチャートである。
特図・特電処理の特図待機中処理の具体例を示すフローチャートである。
特図・特電処理の特図可変表示中処理の具体例を示すフローチャートである。
特図・特電処理の特図確定中処理の具体例を示すフローチャートである。
特図・特電処理のオープニング中処理の具体例を示すフローチャートである。
特図・特電処理のラウンド中処理の具体例を示すフローチャートである。
特図・特電処理のエンディング中処理の具体例を示すフローチャートである。
メイン側タイマ割り込み処理の表示処理の具体例を示すフローチャートである。
表示処理の右打ち状態ＬＥＤ処理の具体例を示すフローチャートである。
右打ち状態ＬＥＤ処理のステータス４時処理の具体例を示すフローチャートである。
右打ち状態ＬＥＤ処理のステータス１時処理の具体例を示すフローチャートである。
メイン側タイマ割り込み処理の出力処理の具体例を示すフローチャートである。
演出制御部が行うサブ制御メイン処理の具体例を示すフローチャートである。
演出制御部が行う１０ｍｓタイマ割り込み処理の具体例を示すフローチャートである。
１０ｍｓタイマ割り込み処理の受信コマンド解析処理の具体例を示すフローチャートである。
オープニング演出の具体例を示す説明図である。
右打ち継続演出の具体例を示す説明図である。
左打ち確認演出の具体例を示す説明図である。
右打ち確認演出の具体例を示す説明図である。
初当たり開始から時短状態終了までの流れを示す説明図である。
遊技機の第１の具体例を示す斜視図である。
特図変動演出の演出フローの第１の具体例を示す説明図である。
演出制御部の第１の具体例を示す説明図である。
（Ａ）はキャラボイス予告選択テーブルの具体例であり、（Ｂ）はボイス音量選択テーブルの具体例であり、（Ｃ）はカットイン予告選択テーブルの具体例である。
キャラボイス予告の第１の具体例を示す説明図である。
キャラボイス予告の第１の具体例であり、図４６の続きを示す説明図である。
カットイン予告の具体例を示す説明図である。
ルーレット予告の第１の具体例を示す説明図である。
遊技機の第２の具体例を示す斜視図である。
可動体の第１の具体例を示す説明図である。
特図変動演出の演出フローの第２の具体例を示す説明図である。
演出制御部の第２の具体例を示す説明図である。
（Ａ）はキャラボイス予告選択テーブルの具体例であり、（Ｂ）はギミック光量選択テーブルの具体例であり、（Ｃ）はギミック予告選択テーブルの具体例である。
キャラボイス予告の第２の具体例を示す説明図である。
キャラボイス予告の第２の具体例であり、図５４の続きを示す説明図である。
ギミック予告の第１の具体例を示す説明図である。
ルーレット予告の第２の具体例を示す説明図である。
遊技機の第３の具体例を示す斜視図である。
可動体の第２の具体例を示す説明図である。
特図変動演出の演出フローの第３の具体例を示す説明図である。
演出制御部の第３の具体例を示す説明図である。
（Ａ）はキャラボイス予告選択テーブルの具体例であり、（Ｂ）はギミック光量選択テーブルの具体例であり、（Ｃ）はギミック予告選択テーブルの具体例である。
キャラボイス予告の第３の具体例を示す説明図である。
キャラボイス予告の第３の具体例であり、図６２の続きを示す説明図である。
ギミック予告の第２の具体例を示す説明図である。
第５実施形態に係る特図判定テーブルである。
（Ａ）低ベース状態における特図１に係る特図変動パターン判定テーブルであり、（Ｂ）高ベース状態における特図２に係る特図変動パターン判定テーブルである。
（Ａ）通常演出モードのうち昼演出モードの表示部を示す図であり、（Ｂ）通常演出モードのうち夜祭り演出モードの表示部を示す図である。
夜祭り演出モードにおける演出図柄の態様を示す図である。
夜祭り演出モードにおける演出図柄を用いた変動演出の具体例を示す図である。
夜祭り演出モードにおける串画像を用いた祭り専用演出の具体例を示す図である。
夜祭り演出モードにおいてハズレ変動である場合の変動演出と祭り専用演出の実行例を示す図である。
夜祭り演出モードにおいて大当たり変動である場合の変動演出と祭り専用演出の実行例を示す図である。
夜祭り演出モードにおける各種の予告演出の抽選テーブルであり、（Ａ）は串チャンス予告の抽選テーブルであり、（Ｂ）は画面変形予告の抽選テーブルであり、（Ｃ）は流線エフェクト予告の抽選テーブルである。
夜祭り演出モードにおける画面変形予告の具体例を示す図である。
画面変形予告における変形パターンの種類を示すタイミングチャートである。
画面変形予告中に、流線エフェクト予告が実行される場合の具体例を示す図である。
画面変形予告中に、所定のエラー（振動エラー）の検出に基づくエラー報知がなされた場合の具体例を示す図である。
第６実施形態に係る遊技機の正面図である。
音量設定値を変更可能であることを示す図である。
光量設定値を変更可能であることを示す図である。
変動演出パターン選択テーブルである。
変動演出パターンに応じた演出フローを示す図である。
対バンリーチの具体例を示す図である。
図８５に続く対バンリーチの具体例を示す図である。
ソロリーチの具体例を示す図である。
図８７に続くソロリーチの具体例を示す図である。
失敗態様の対バンリーチが行われる場合におけるスピーカの演出音の音量の変化、並びに、盤ランプおよび枠ランプの演出発光の光量の変化を示すタイミングチャートである。

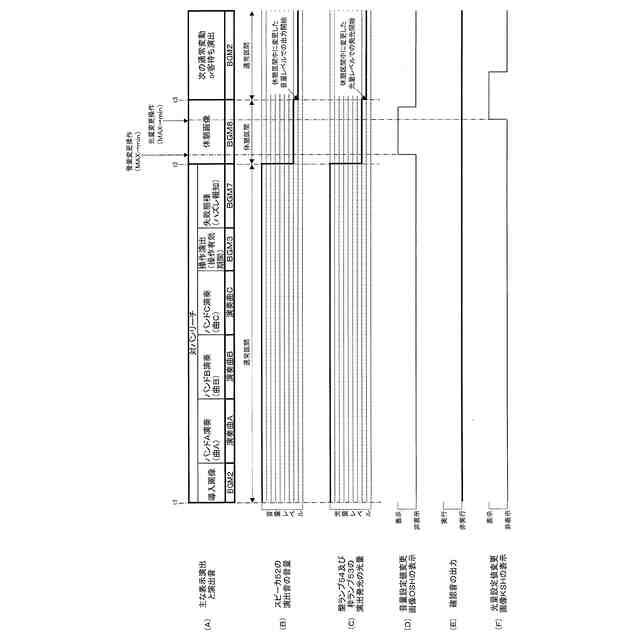

失敗態様の対バンリーチが行われる場合であって休憩画像の表示中に音量変更操作および光量変更操作がなされる場合におけるスピーカの演出音の音量の変化、並びに、盤ランプおよび枠ランプの演出発光の光量の変化を示すタイミングチャートである。
失敗態様の対バンリーチが行われる場合であってバンド演奏の画像表示中に音量変更操作および光量変更操作がなされた場合におけるスピーカの演出音の音量の変化、並びに、盤ランプおよび枠ランプの演出発光の光量の変化を示すタイミングチャートである。
失敗態様の対バンリーチが行われる場合であってバンド演奏の画像表示中にエラー検知に基づくエラー報知がなされ、該エラー報知の期間中に音量変更操作および光量変更操作がなされた場合におけるスピーカの演出音の音量の変化、並びに、盤ランプおよび枠ランプの演出発光の光量の変化を示すタイミングチャートである。
演出制御部を簡単化して示すブロック図である。
演出制御部が行う音量変更処理のフローチャートである。
声援カットイン予告の抽選テーブルである。
声援カットイン予告の具体例を示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態の例を、図面を参照して具体的に説明する。参照される各図において、同一の部分には同一の符号を付し、同一の部分に関する重複する説明を原則として省略する。尚、本明細書では、記述の簡略化上、情報、信号、物理量又は部材等を参照する記号又は符号を記すことによって、該記号又は符号に対する情報、信号、物理量又は部材等の名称を省略又は略記することがある。また、後述に任意のフローチャートがある場合、そのフローチャートにおいて、任意の複数のステップにおける複数の処理は、処理内容に矛盾が生じない範囲で、任意に実行順序を変更できる又は並列に実行できる。
【０００９】
＜基本実施形態＞
後に、本発明の遊技機の各実施形態を説明するが、まず、各実施形態の基礎となる基本実施形態を説明する。基本実施形態では、本発明の遊技機を、パチンコ遊技機ＰＹ１に適用している。なお、以下の説明において、パチンコ遊技機ＰＹ１の各部の左右上下方向は、そのパチンコ遊技機ＰＹ１に対面する遊技者にとっての（正面視の）左右上下方向のことである。また、「前方」は、パチンコ遊技機ＰＹ１から当該パチンコ遊技機ＰＹ１に対面する遊技者に近づく方向とし、「後方」は、パチンコ遊技機ＰＹ１に対面する遊技者から当該パチンコ遊技機ＰＹ１に近づく方向とする。
【００１０】
１．遊技機の構造

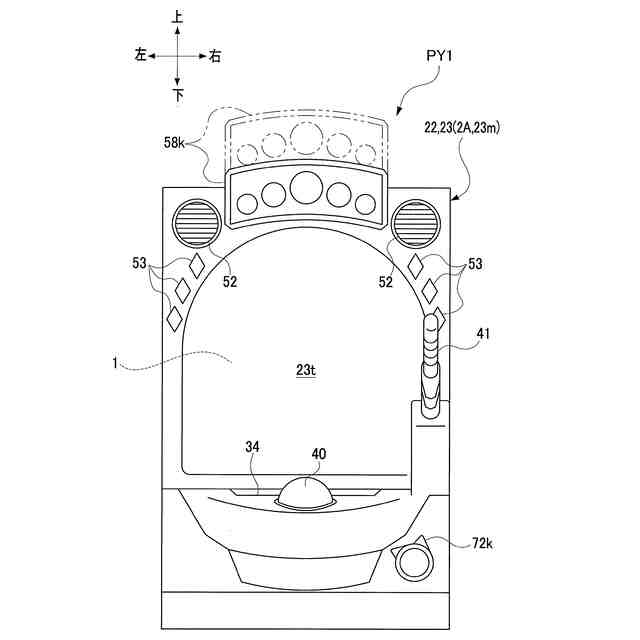

最初に、パチンコ遊技機ＰＹ１の構造について図１を用いて説明する。図１は、パチンコ遊技機ＰＹ１の正面図である。
（【００１１】以降は省略されています）
