公開番号2025075117
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186059
出願日2023-10-31
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人Kighs,個人
主分類A63F 7/02 20060101AFI20250508BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣向上を図ることが可能な遊技機を提供すること。
【解決手段】右打ち遊技で発射された遊技球が流下可能な遊技領域内の左側通路75及び右側通路76に跨る領域において、主に樹脂素材で構成された飾り部材77を配設する。そして、飾り部材77を、前面板77a、突起部77c及び支持部77bによって構成し、突起部77cが左側通路75及び右側通路76の間の位置となるように配設する。さらに、突起部77cは、遊技球が衝突可能な突起部第1面77c1及び突起部第2面77c2と、遊技球が衝突し得ない突起部第3面77c3によって構成し、突起部第1面77c1に遊技球が衝突した場合には、左側通路75又は右側通路76のいずれかの流路に流下可能であって、突起部第2面77c2に遊技球が衝突した場合には、左側通路75には流下し得ず、右側通路76に流下可能に構成する。
【選択図】図5
特許請求の範囲【請求項１】
遊技球を発射可能な発射手段と、
前記発射手段により発射される遊技球が通過可能な領域を形成する流路形成手段と、
前記領域の一部であって、前記発射手段から発射された遊技球が通過可能な第１流路と、
前記領域の一部であって、前記第１流路と異なる第２流路と、
遊技球が入球可能な入球手段と、
前記入球手段に遊技球が入球することで、遊技者に所定の遊技価値を付与可能な遊技価値付与手段と、を備えている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 10,000 文字）【背景技術】
【０００２】
従来より、所定の始動条件の成立に基づいて当たり等の抽選が行われ、例えば、当たりに当選した場合には、所定の獲得条件の成立に応じて遊技者に所定の遊技価値を付与する遊技機がある。
【０００３】
この遊技機では、少なくとも、所定の第１遊技状態と、該第１遊技状態より遊技者に有利な第２遊技状態とを発生可能に構成され、該第２遊技状態において当たり遊技に当選させて、再度、第２遊技状態を連続的に発生可能に構成されているものもある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２９５６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記例示したような遊技機等に対して、遊技の興趣向上のため、遊技への注目度を高める必要があり、この点について未だ改良の余地がある。
【０００６】
本発明は、上記事情等に鑑みてなされたものであり、遊技への注目度を好適に高めることが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この目的を達成するために請求項１記載の遊技機は、遊技球を発射可能な発射手段と、前記発射手段により発射される遊技球が通過可能な領域を形成する流路形成手段と、前記領域の一部であって、前記発射手段から発射された遊技球が通過可能な第１流路と、前記領域の一部であって、前記第１流路と異なる第２流路と、遊技球が入球可能な入球手段と、前記入球手段に遊技球が入球することで、遊技者に所定の遊技価値を付与可能な遊技価値付与手段と、を備えている。
【発明の効果】
【０００８】
請求項１記載の遊技機によれば、遊技球を発射可能な発射手段と、前記発射手段により発射される遊技球が通過可能な領域を形成する流路形成手段と、前記領域の一部であって、前記発射手段から発射された遊技球が通過可能な第１流路と、前記領域の一部であって、前記第１流路と異なる第２流路と、遊技球が入球可能な入球手段と、前記入球手段に遊技球が入球することで、遊技者に所定の遊技価値を付与可能な遊技価値付与手段と、を備えている。これにより、遊技の興趣向上を図ることができる、という効果がある。
【図面の簡単な説明】
【０００９】

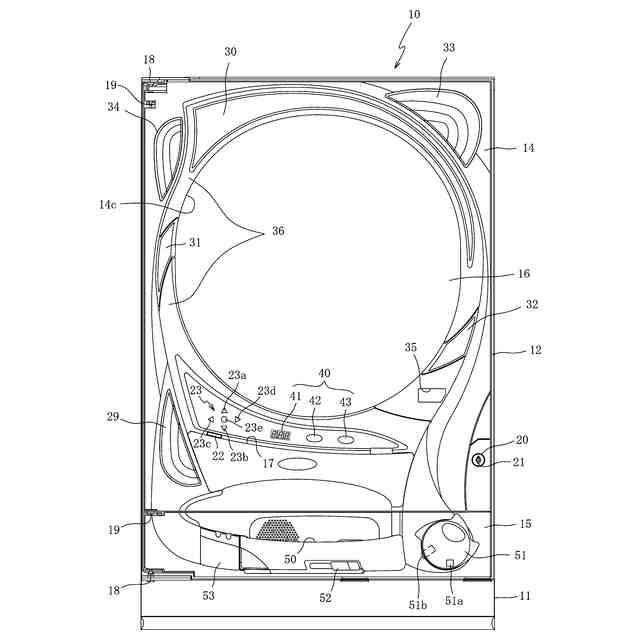

本発明の第１実施形態におけるパチンコ機の正面図である。
第１実施形態におけるパチンコ機の背面図である。
第１実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、図３におけるＡで囲まれた領域の拡大図であって、飾り部材及びその周辺を正面視方向から見た場合における模式的断面図であり、（ｂ）は、（ａ）の飾り部材及びその周辺をＡの方向から見た場合における模式的断面図である。

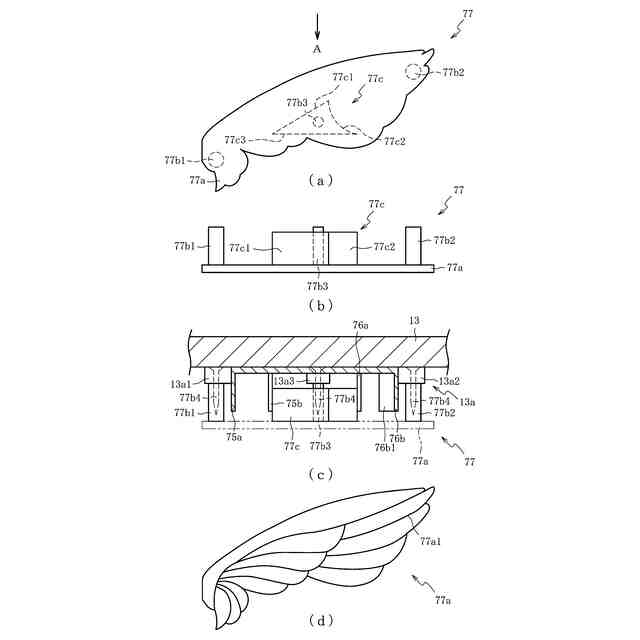

（ａ）は、飾り部材を正面視方向から見た場合における模式的断面図であり、（ｂ）は、（ａ）をＡの方向から見た場合における模式的断面図であり、（ｃ）は、図４（ａ）の飾り部材及びその周辺をＡの方向から見た場合における模式的断面図であり、（ｄ）は、前面板の装飾について説明するための模式的断面図である。
（ａ）は、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が該突起部第１面上を左側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上を転動しきった遊技球が右側アウト口に向かって流下していく状態を示した図である。
（ａ）は、右打ち遊技で発射された遊技球が突起部第１面の左側上方から勢いよく突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が該突起部第１面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきって右側通路を流下していく状態を示した図である。

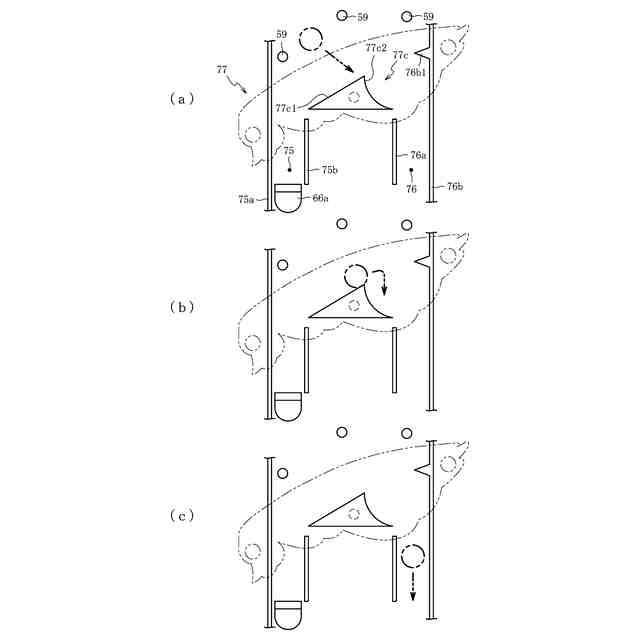

（ａ）は、右打ち遊技で発射された遊技球が突起部第２面の上方から該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第２面と衝突した遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。

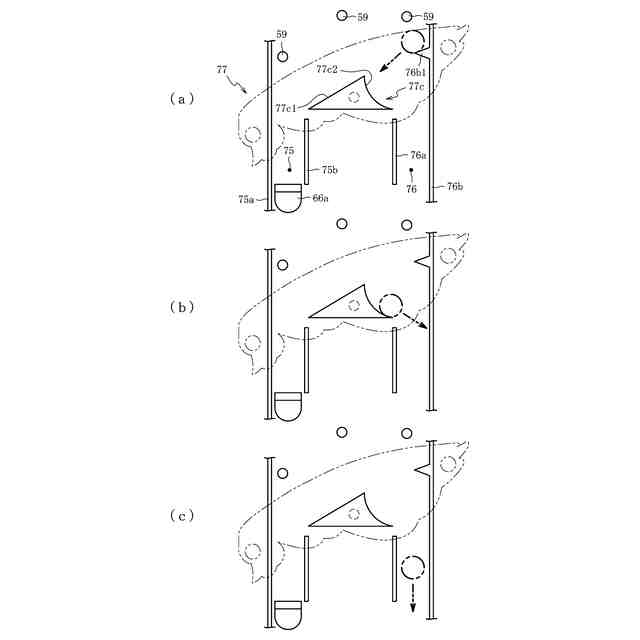

（ａ）は、右打ち遊技で発射された遊技球が突起部第２面の右側上方から勢いよく該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第２面と衝突した遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
（ａ）は、右打ち遊技で発射された遊技球が突起部第１面の左側上方から強い勢いで突起部第１面と衝突した状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と強い勢いで衝突した遊技球が右壁跳ね返り部の上方側に飛び跳ねて移動した状態を示した図であり、（ｃ）は、（ｂ）の状態から、遊技釘、右側通路右壁及び右壁跳ね返り部と衝突した遊技球が再度突起部第１面側に流下して左側通路に向かって転動していく状態を示した図である。
（ａ）は、表示画面の領域区分設定と有効ライン設定とを模式的に示した図であり、（ｂ）は、実際の表示画面を例示した図である。
第１実施形態におけるパチンコ機の電気的構成を示すブロック図であり、主に主制御装置の電気的構成を示すブロック図である。
第１実施形態における主制御装置１１０内に設けられたＲＯＭ及びＲＡＭを示すブロック図である。
第１実施形態における各種カウンタ、各保留球格納エリア、保留球実行エリアの構成を模式的に示した図である。
（ａ）は、第１実施形態における特図１大当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、第１実施形態における特図２大当たり乱数テーブルの一例を模式的に示した図である。
（ａ）は、第１実施形態における特図１大当たり種別テーブルの一例を模式的に示した図であり、（ｂ）は、第１実施形態における特図２大当たり種別テーブルの一例を模式的に示した図である。
第１実施形態における特図２小当たり種別テーブルの一例を模式的に示した図である。
第１実施形態の各遊技状態における、該遊技状態への移行契機、特別図柄の大当たり確率、普通図柄の当たり確率、奨励される球の発射態様、主要入賞先、第１特別図柄の変動時間、第２特別図柄の変動時間、及び、右打ち可否を説明した一覧である。
第１実施形態の各遊技状態における発射態様と、当選した大当たり種別等に基づく遊技状態の移行先を示した図である。
（ａ）は、第１実施形態における特図１用保留数テーブルの一例を模式的に示した図であり、（ｂ）は、第１実施形態における特図２用保留数テーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＡテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＢテーブルの一例を模式的に示した図であり、（ｃ）は、停止パターンテーブルのＣテーブルの一例を模式的に示した図であり、（ｄ）は、停止パターンテーブルのＤテーブルの一例を模式的に示した図である。
（ａ）は、第１実施形態における特図１ハズレ用変動パターンテーブルの一例を模式的に示した図であり、（ｂ）は、第１実施形態における特図１大当たり用変動パターンテーブルの一例を模式的に示した図である。
（ａ）は、第１実施形態における特図２ハズレ用変動パターンテーブルの一例を模式的に示した図であり、（ｂ）は、第１実施形態における特図２大当たり・小当たり用変動パターンテーブルの一例を模式的に示した図である。
第１実施形態における大当たり開放テーブルの一例を模式的に示した図である。
第１実施形態における小当たり開放テーブルの一例を模式的に示した図である。
第１実施形態における時短終了条件テーブルの一例を模式的に示した図である。
（ａ）は、普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、普図変動テーブルの一例を模式的に示した図であり、（ｃ）は、普通電役開放テーブルの一例を模式的に示した図である。
第１実施形態における音声ランプ制御装置の電気的構成を示すブロック図である。
第１実施形態における第１保留情報格納エリア、第２保留情報格納エリア及び実行情報格納エリアの構成を模式的に示した図である。
第１実施形態における表示制御装置の電気的構成を示すブロック図である。
第１実施形態における電源投入時画像を説明する説明図である。
（ａ）は、背面Ａを説明する説明図であり、（ｂ）は、背面Ｂを説明する説明図である。
背面Ｃを説明する説明図である。
第１実施形態における変動用表示データテーブルの一例を模式的に示した図である。
第１実施形態における追加データテーブルの一例を模式的に示した図である。
第１実施形態における転送データテーブルの一例を模式的に示した図である。
第１実施形態における描画リストの一例を模式的に示した図である。
第１実施形態において、主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される設定変更処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行されるゲート通過処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される特図変動処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される変動開始処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される変動停止処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される時短計数処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される救済到達計数処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される当たり処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される小当たり開閉制御処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される特定領域装置開閉制御処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される小入賞口開放中処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される小当たり終了処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される大当たり開閉制御処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される大入賞口開放中処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される大当たり終了処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される普図変動処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行される普通電役制御処理を示すフローチャートである。
第１実施形態において、主制御装置内のＭＰＵにより実行されるＮＭＩ割込処理を示すフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行される立ち上げ処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行される特図２コマンド処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行される保留球数コマンド処理を示したフローチャートである。
第１実施形態において、音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行されるコマンド割込処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行されるＶ割込処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される保留球数コマンド処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行されるデモコマンド処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される変動演出系コマンド処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される確定コマンド処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される変動パターンコマンド処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される停止種別コマンド処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される文字系コマンド処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される背面画像系コマンド処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行されるエラーコマンド処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される表示設定処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される表示設定処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される保留画像設定処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される警告画像設定処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行されるポインタ更新処理を示したフローチャートである。
（ａ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される転送設定処理を示したフローチャートであり、（ｂ）は、第１実施形態において、表示制御装置内のＭＰＵにより実行される常駐画像転送設定処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される通常画像転送設定処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される画像転送詳細処理を示したフローチャートである。
第１実施形態において、表示制御装置内のＭＰＵにより実行される描画処理を示したフローチャートである。
第２実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、図８４におけるＡで囲まれた領域の拡大図であって、第２実施形態における飾り部材及びその周辺を正面視方向から見た場合における模式的断面図であり、（ｂ）は、（ａ）の飾り部材及びその周辺をＡの方向から見た場合における模式的断面図である。
（ａ）は、第２実施形態における飾り部材７７を正面視方向から見た場合であって、突起部７７ｃが右側傾斜状態となっている場合における模式的断面図であり、（ｂ）は、突起部７７ｃが左側傾斜状態となっている場合における模式的断面図であり、（ｃ）は、（ａ）をＡの方向から見た場合における模式的断面図であり、（ｄ）は、図８５（ａ）の飾り部材及びその周辺をＡの方向から見た場合における模式的断面図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、流下していた遊技球が突起部第１面と衝突したことによって突起部が反時計回りに回転し、遊技球が突起部第１面上を左側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上を転動しきった遊技球が右側アウト口に向かって流下していく状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の左側上方から勢いよく突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が該突起部第１面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきって右側通路を流下していく状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第２面の上方から該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第２面と衝突した遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第２面の右側上方から勢いよく該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第２面と衝突した遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
（ａ）は、突起部が左側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が突起部第１面上を左側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上を転動しきった遊技球が右側アウト口に向かって流下していく状態を示した図である。
（ａ）は、突起部が左側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の左側上方から勢いよく突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が該突起部第１面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、遊技球が突起部第２面と衝突したことで突起部が時計回りに回転し、該遊技球が突起部第２面上を転動しきって右側通路を流下していく状態を示した図である。
（ａ）は、突起部が左側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第２面の上方から該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、遊技球が突起部第２面と衝突したことで突起部が時計回りに回転し、該遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
（ａ）は、突起部が左側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第２面の右側上方から勢いよく該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、遊技球が突起部第２面と衝突したことで突起部が時計回りに回転し、該遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって強い勢いで衝突した状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と強い勢いで衝突した遊技球が突起部第１面上方の遊技釘側に飛び跳ねて移動した状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上方の遊技釘と衝突した遊技球が再度突起部第１面と衝突した状態を示した図であり、（ｄ）は、（ｃ）の状態から、突起部第１面と衝突した遊技球が突起部第１面上を右側に転動して右側通路を流下していく状態を示した図である。
（ａ）は、突起部が左側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって強い勢いで衝突した状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と強い勢いで衝突した遊技球が突起部第１面上方の遊技釘側に飛び跳ねて移動した状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上方の遊技釘と衝突した遊技球が再度突起部第１面と衝突した状態を示した図であり、（ｄ）は、（ｃ）の状態から、突起部第１面と衝突した遊技球が突起部第１面上を左側に転動して左側通路側へ流下していく状態を示した図である。
（ａ）は、第３実施形態における飾り部材を正面視方向から見た場合における模式的断面図であり、（ｂ）は、突起部が左側傾斜状態となっている場合の飾り部材を正面視方向から見た場合における模式的断面図であり、（ｃ）は、（ａ）の飾り部材をＡの方向から見た場合における模式的断面図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の上方から該突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、流下していた遊技球が突起部第１面と衝突したことによって突起部が反時計回りに回転し、遊技球が突起部第１面上を左側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第１面上を転動しきった遊技球が右側アウト口に向かって流下していき、突起部が右側傾斜状態に復帰した状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第１面の左側上方から勢いよく突起部第１面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第１面と衝突した遊技球が該突起部第１面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきって右側通路を流下していく状態を示した図である。
（ａ）は、突起部が右側傾斜状態である場合に、右打ち遊技で発射された遊技球が突起部第２面の上方から該突起部第２面に向かって流下していく状態を示した図であり、（ｂ）は、（ａ）の状態から、突起部第２面と衝突した遊技球が該突起部第２面上を右側に転動していく状態を示した図であり、（ｃ）は、（ｂ）の状態から、突起部第２面上を転動しきった遊技球が右側通路を流下していく状態を示した図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
以下、本発明の実施形態について、添付図面を参照して説明する。まず、図１～図８３を参照し、本発明をパチンコ遊技機（以下、単に「パチンコ機」という）１０に適用した場合の第１実施形態について説明する。図１は、第１実施形態におけるパチンコ機１０の正面図であり、図２はパチンコ機１０の背面図であり、図３はパチンコ機１０の遊技盤１３の正面図である。
