公開番号2025075803
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187228
出願日2023-10-31
発明の名称ラミネート装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 15/04 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】個別に装着できる2個のロールを狭いスペースで交換できる手段を提供する。

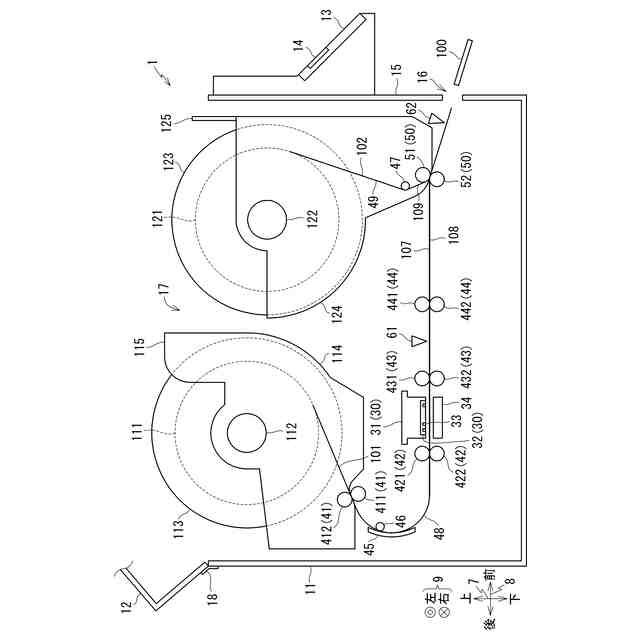

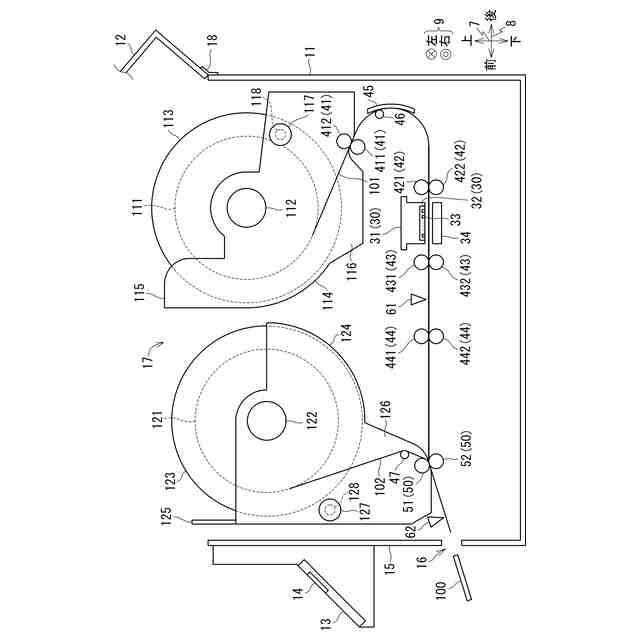

【解決手段】ラミネート装置1は、第1ロール111から引き出された第1部材101に画像を記録する記録部30と、記録部30にて画像が記録された第1部材101と、第2ロール121から引き出された第2部材102とを貼り合わせる貼合部50と、上部に開口17を有し、記録部30および貼合部50を収容する筐体11と、を備えている。第1ロール111および第2ロール121は、筐体11の外部から開口17を通過して、筐体11内の第1位置71および第2位置72にそれぞれ装着可能である。
【選択図】図2
特許請求の範囲【請求項１】
第１ロールから引き出された第１部材に画像を記録する記録部と、
上記記録部にて画像が記録された上記第１部材と、第２ロールから引き出された第２部材とを貼り合わせる貼合部と、
上部に開口を有し、上記記録部および上記貼合部を収容する筐体と、を備え、

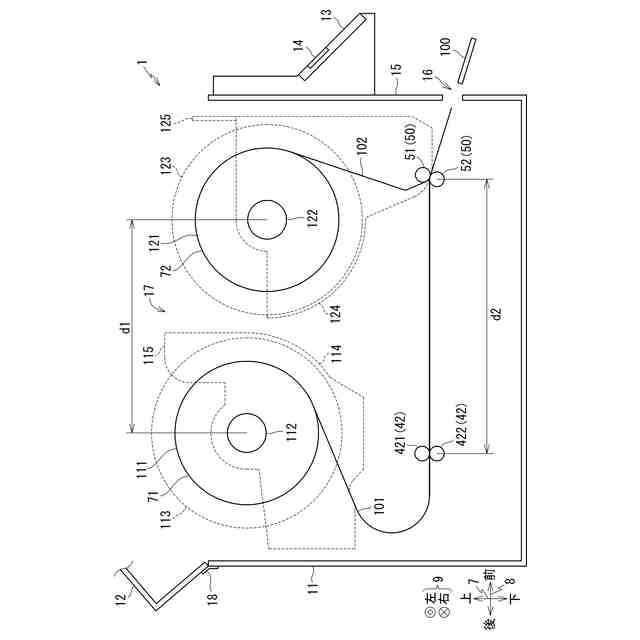

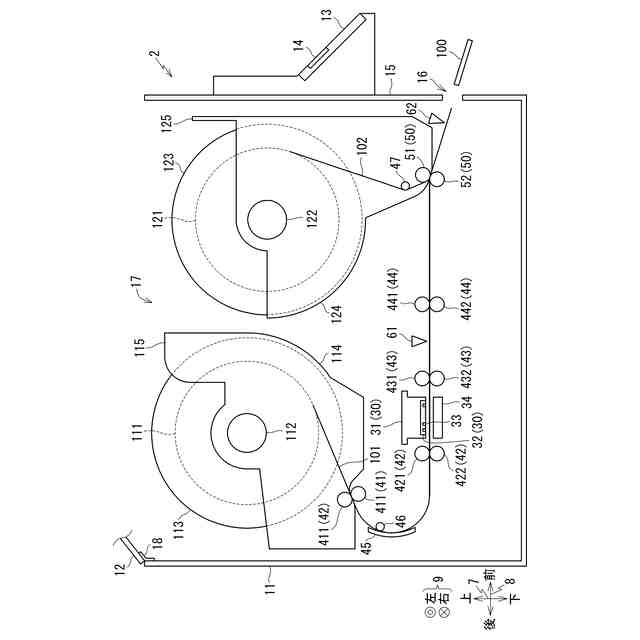

上記第１ロールおよび上記第２ロールが、上記筐体の外部から上記開口を通過して、上記筐体内の第１位置および第２位置にそれぞれ装着可能であるラミネート装置。
続きを表示（約 1,500 文字）【請求項２】
上記第１ロールは、上記第１部材が巻かれる第１軸を有し、上記第１軸が水平方向に延伸する体勢で上記第１位置に装着可能であり、
上記第２ロールは、上記第２部材が巻かれる第２軸を有し、上記第２軸が水平方向に延伸する体勢で上記第２位置に装着可能である請求項１に記載のラミネート装置。
【請求項３】
上記第１ロールは、第１取手部を有する第１カートリッジに収容された状態で上記第１位置に装着可能であり、
上記第２ロールは、第２取手部を有する第２カートリッジに収容された状態で上記第２位置に装着可能である請求項２に記載のラミネート装置。
【請求項４】
上記第１ロールが上記第１位置に装着された状態で、上記第１取手部の少なくとも一部が、上記開口より上に位置し、
上記第２ロールが上記第２位置に装着された状態で、上記第２取手部の少なくとも一部が、上記開口より上に位置する請求項３に記載のラミネート装置。
【請求項５】
上記筐体は、操作部と、上記第１部材と上記第２部材とが貼り合わせされた完成品を排出する排出口とが位置する前壁を有し、
上記第１ロールが上記第１位置に装着された状態で、上記第１取手部は、上下方向および上記前壁と交差する前後方向において上記前壁と上記第１軸との間に位置し、
上記第２ロールが上記第２位置に装着された状態で、上記第２取手部は、上記前後方向において上記前壁と上記第２軸との間に位置する請求項３に記載のラミネート装置。
【請求項６】
上記第１カートリッジおよび上記第２カートリッジの一方であるカートリッジは、当該カートリッジを上下方向および上記前後方向と交差する第１方向に沿った向きに付勢する付勢部材と、上記第１取手部および上記第２取手部の一方である取手部とを有し、
上記第１ロールが上記第１位置に装着され、上記第２ロールが上記第２位置に装着された状態で、上記付勢部材および上記取手部は、上記前後方向において、当該カートリッジに収容された部材が巻かれる軸に対して同じ側に位置する請求項５に記載のラミネート装置。
【請求項７】
上記筐体は、操作部と、上記第１部材と上記第２部材とが貼り合わせされた完成品を排出する排出口とが位置する前壁を有し、
上記第１ロールが上記第１位置に装着され、上記第２ロールが上記第２位置に装着された状態で、上記第２ロールは、上下方向および上記前壁と交差する前後方向において、上記前壁と上記第１ロールとの間に位置する請求項２に記載のラミネート装置。
【請求項８】
上記第１ロールが上記第１位置に装着され、上記第２ロールが上記第２位置に装着された状態で、上記第１軸が、上下方向において上記第２軸より上に位置する請求項７に記載のラミネート装置。
【請求項９】
上記第１位置に装着された状態の上記第１ロールの少なくとも一部が、上記開口より上に位置し、
上記第２位置に装着された状態の上記第２ロールの少なくとも一部が、上記開口より上に位置する請求項１に記載のラミネート装置。
【請求項１０】
上記第１ロールが上記第１位置に装着された状態で、上記第１ロールのうち上記開口より上に位置する部分
と
、上記第２ロールが上記第２位置に装着された状態で、上記第２ロールのうち上記開口より上に位置する部分
と、上
記開口
と、
を覆うカバーをさらに備えた請求項９に記載のラミネート装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材を貼り合わせるラミネート装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、第１ロールから引き出された第１部材に画像を記録し、画像が記録された第１部材と第２ロールから引き出された第２部材とを貼り合わせるラミネート装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に記載された装置では、印刷部は、被記録媒体用ロールから引き出された被記録媒体上に印画像を形成する。印画像が形成された被記録媒体は、第１のカット部で所定の長さにカットされ、ラミネート処理部に搬送され、ラミネート処理部内のガイドロールでラミネート部材用ロールから引き出されたラミネート部材と重ね合わされる。重ね合わされた被記録媒体とラミネート部材とは、加圧加熱ロールで加熱され、第２のカット部で切り離される。被記録媒体用ロール、被記録媒体、ラミネート部材用ロール、およびラミネート部材は、それぞれ、第１ロール、第１部材、第２ロール、および第２部材に該当する。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のようなロールを装着する装置では、ロールを装置の側面から装着する構成が知られている。しかしながら、このようなラミネート装置では、ロール交換のために広いスペースが必要となるので、設置場所が制限されるという問題がある。
【０００６】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、個別に装着できる２個のロールを狭いスペースで交換できる手段を提供することである。
【課題を解決するための手段】
【０００７】

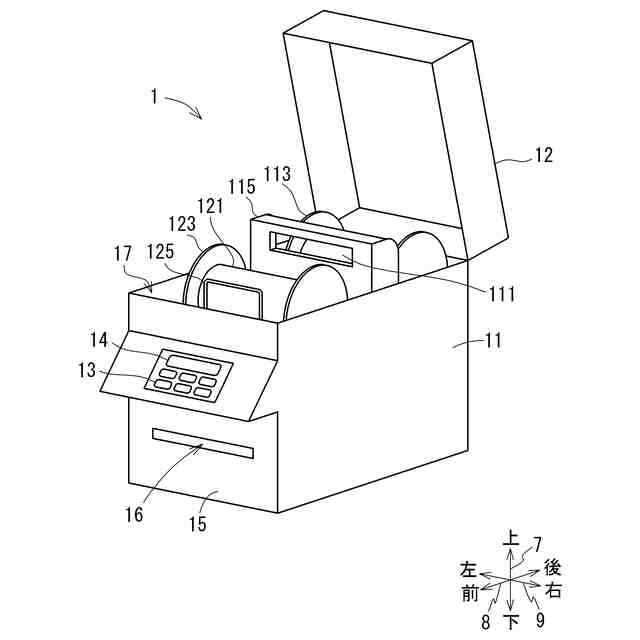

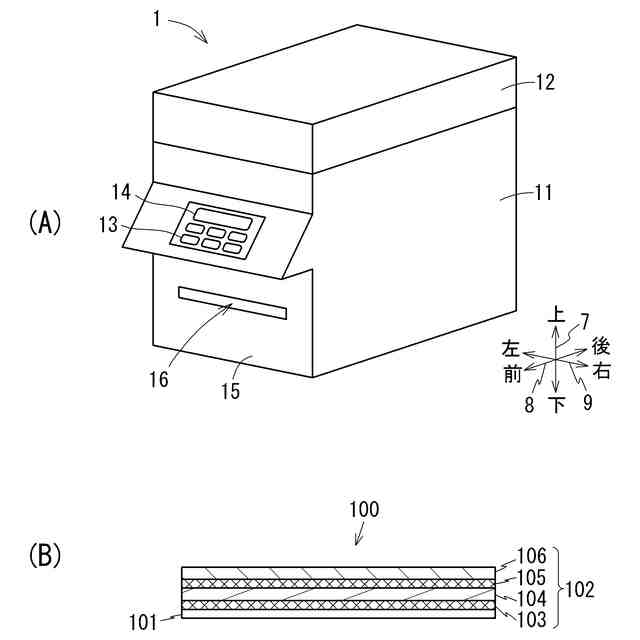

(1) 本発明のラミネート装置は、第１ロールから引き出された第１部材に画像を記録する記録部と、上記記録部にて画像が記録された上記第１部材と、第２ロールから引き出された第２部材とを貼り合わせる貼合部と、上部に開口を有し、上記記録部および上記貼合部を収容する筐体と、を備えている。上記第１ロールおよび上記第２ロールが、上記筐体の外部から上記開口を通過して、上記筐体内の第１位置および第２位置にそれぞれ装着可能である。
【０００８】
上記のラミネート装置によれば、２個のロールを筐体の上部から開口を通じてそれぞれ装着できるので、ユーザは個別に装着できる２個のロールを狭いスペースで交換できる。
【０００９】
(2) 好ましくは、上記第１ロールは、上記第１部材が巻かれる第１軸を有し、上記第１軸が水平方向に延伸する体勢で上記第１位置に装着可能であり、上記第２ロールは、上記第２部材が巻かれる第２軸を有し、上記第２軸が水平方向に延伸する体勢で上記第２位置に装着可能であってもよい。
【００１０】
(3) 好ましくは、上記第１ロールは、第１取手部を有する第１カートリッジに収容された状態で上記第１位置に装着可能であり、上記第２ロールは、第２取手部を有する第２カートリッジに収容された状態で上記第２位置に装着可能であってもよい。
（【００１１】以降は省略されています）
