公開番号2025076124
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187872
出願日2023-11-01
発明の名称通信装置、制御方法及びプログラム
出願人株式会社東芝,東芝インフラシステムズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H04L 27/26 20060101AFI20250508BHJP(電気通信技術)
要約【課題】ユーザが適切な電力を認識可能な通信装置、制御方法及びプログラムを提供する。
【解決手段】一実施形態に係る通信装置は、OFDM信号を受信してベースバンドの時間軸波形信号へ変換する信号受信部と、信号受信部の出力である時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との相関値を算出する時間波形演算部と、信号受信部の出力である時間軸波形信号に対してFFTを実行するFFT部と、FFT部の出力である時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との類似度合いを算出する周波数波形演算部と、周波数波形演算部の算出結果に基づいて、自装置における上り通信と下り通信の切り替えタイミングを推定する切替タイミング推定部と、FFT部の出力である周波数軸波形信号の一部を抽出し、抽出した周波数軸波形信号の電力を算出する同期信号電力算出部と、同期信号電力算出部の算出結果を表示させる電力表示部とを備える。
【選択図】図7

特許請求の範囲【請求項１】
基地局に接続された親局装置と、前記基地局と通信する端末装置と前記親局装置との間で信号を中継する１つ以上の子局装置と、を備える分散アンテナシステムにおいて、前記親局装置又は前記子局装置として機能し、時分割多重方式で送信されたＯＦＤＭ信号を受信する通信装置であって、
前記ＯＦＤＭ信号を受信してベースバンドの時間軸波形信号へ変換する信号受信部と、
前記信号受信部の出力である前記時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との相関値を算出する時間波形演算部と、
前記信号受信部の出力である前記時間軸波形信号に対してＦＦＴを実行するＦＦＴ部と、前記ＦＦＴ部の出力である周波数軸波形信号の一部を抽出し、抽出した信号と既知の信号との類似度合いを算出する周波数波形演算部と、
前記周波数波形演算部の算出結果に基づいて、自装置における上り通信と下り通信の切り替えタイミングを推定する切替タイミング推定部と、
前記ＦＦＴ部の出力である周波数軸波形信号の一部を抽出し、抽出した前記周波数軸波形信号の電力を算出する同期信号電力算出部と、
前記同期信号電力算出部の算出結果を表示させる電力表示部と、
を備える通信装置。
続きを表示（約 740 文字）【請求項２】
前記同期信号電力算出部は、当該同期信号電力算出部の出力を平均化する平均化処理部を備える、請求項１記載の通信装置。
【請求項３】
前記同期信号電力算出部は、当該同期信号電力算出部の出力する前記電力をオフセットするオフセット処理部を備える、請求項２記載の通信装置。
【請求項４】
前記電力表示部は、切替タイミング推定部の同期ステータスに応じて、前記電力及びレベル判定の表示又は非表示を切り替える、請求項１に記載の通信装置。
【請求項５】
基地局に接続された親局装置と、前記基地局と通信する端末装置と前記親局装置との間で信号を中継する１つ以上の子局装置と、を備える分散アンテナシステムにおいて、
前記親局装置又は前記子局装置として機能し、時分割多重方式で送信されたＯＦＤＭ信号を受信する通信装置の制御方法であって、
前記ＯＦＤＭ信号を受信してベースバンドの時間軸波形信号へ変換し、
前記時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との相関値を算出し、
前記時間軸波形信号に対してＦＦＴを実行し、
前記ＦＦＴが実行された周波数軸波形信号の一部を抽出し、抽出した信号と既知の信号との類似度合いを算出し、
前記類似度合いの算出結果に基づいて、自装置における上り通信と下り通信の切り替えタイミングを推定し、
前記周波数軸波形信号の一部を抽出し、抽出した前記周波数軸波形信号の電力を算出し、
前記電力の算出結果を表示させる、
ことを含む制御方法。
【請求項６】
コンピュータに、請求項５記載の制御方法を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、通信装置、制御方法及びプログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動通信システムの屋内のカバレッジ対策として、分散アンテナシステム（DAS：Distributed Antenna System）が知られている。分散アンテナシステムは、移動局と基地局との間を中継するものであって、親機と分散配置された複数の子機からなる。親機は、１つの基地局の信号を複数の子機に分配し、各子機は、それぞれのアンテナから同一の下り信号を出力することで、１つのセルとしてエリアを構築する。
【０００３】
従来分散アンテナシステムでは親機でＲＦ信号をデジタル信号に変換し、そのまま伝送して子機で再度アナログ信号に変換するシステムであることから、制御信号などをデコードする機能を有する必要がないシステムであった。しかし５Ｇ対応のＴＤＤリピータではＴＤＤ切替タイミングの検出のために、制御信号をデコードする機能を有するようになった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１１４６７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
分散アンテナシステムでは同軸ケーブルで基地局と親機が接続される。そのため、基地局から親機へは正しいＲＦレベルが入力されないとシステムのレベルダイヤが守れない。従来分散アンテナシステムではＲＦ検波器で基地局からの入力レベルを測定及び表示していたが、５Ｇ信号ではＲＦ検波器のレベルだけで正しいレベルを判断することができなかった。
【０００６】
本発明の実施形態は、上記事情を鑑みて成されたものであって、ユーザが適切な電力を認識可能な通信装置、制御方法及びプログラムを提供することである。
【課題を解決するための手段】
【０００７】
一実施形態に係る通信装置は、基地局に接続された親局装置と、前記基地局と通信する端末装置と前記親局との間で信号を中継する１つ以上の子局装置と、を備える分散アンテナシステムにおいて、前記親局装置又は前記子局装置として機能し、時分割多重方式で送信されたＯＦＤＭ信号を受信する装置であって、前記ＯＦＤＭ信号を受信してベースバンドの時間軸波形信号へ変換する信号受信部と、前記信号受信部の出力である前記時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との相関値を算出する時間波形演算部と、前記信号受信部の出力である前記時間軸波形信号に対してＦＦＴを実行するＦＦＴ部と、前記ＦＦＴ部の出力である前記時間軸波形信号の一部を抽出し、抽出した信号と既知の信号との類似度合いを算出する周波数波形演算部と、前記周波数波形演算部の算出結果に基づいて、自装置における上り通信と下り通信の切り替えタイミングを推定する切替タイミング推定部と、前記ＦＦＴ部の出力である周波数軸波形信号の一部を抽出し、抽出した前記周波数軸波形信号の電力を算出する同期信号電力算出部と、前記同期信号電力算出部の算出結果を表示させる電力表示部と、を備える。
【図面の簡単な説明】
【０００８】

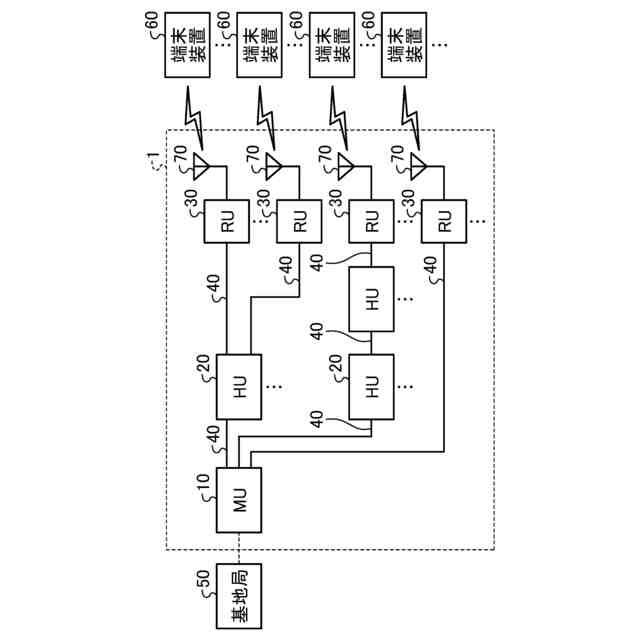

図１は、実施形態に係る分散アンテナシステムの構成の一例を示す概略図である。

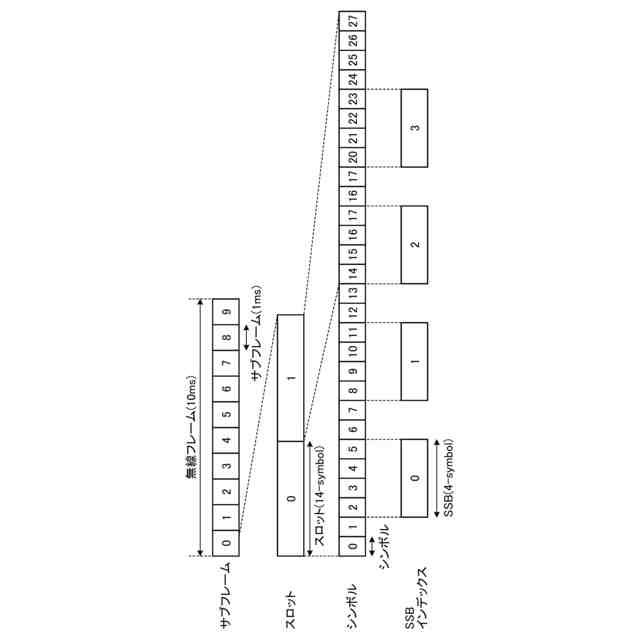

図２は、無線フレームのデータ構成の一例を示す図である。
図３は、無線フレームにおけるＳＳＢの配置パタンの一例を示す図である。

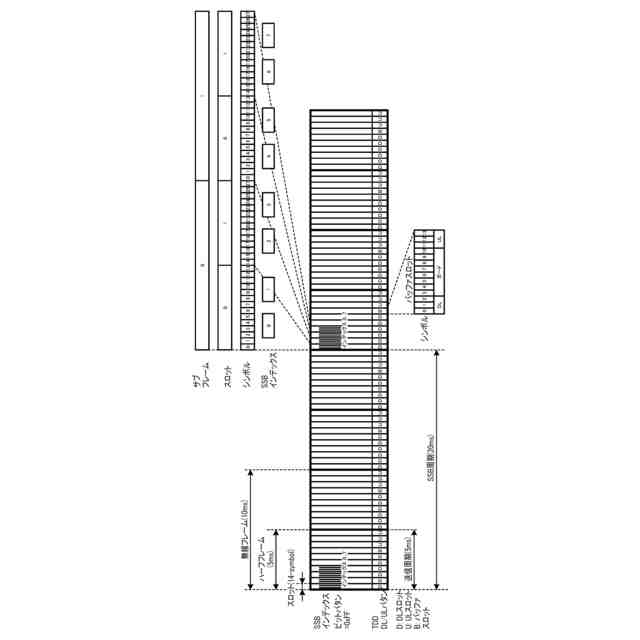

図４は、ＴＤＤ方式のＤＬ／ＵＬ構成とＳＳＢ配置の一例を示す図である。

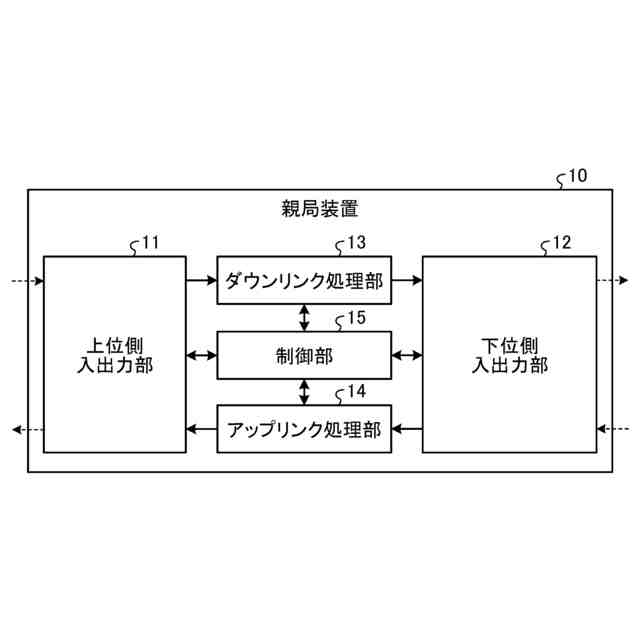

図５は、実施形態における親局装置の機能構成の一例を示す図である。

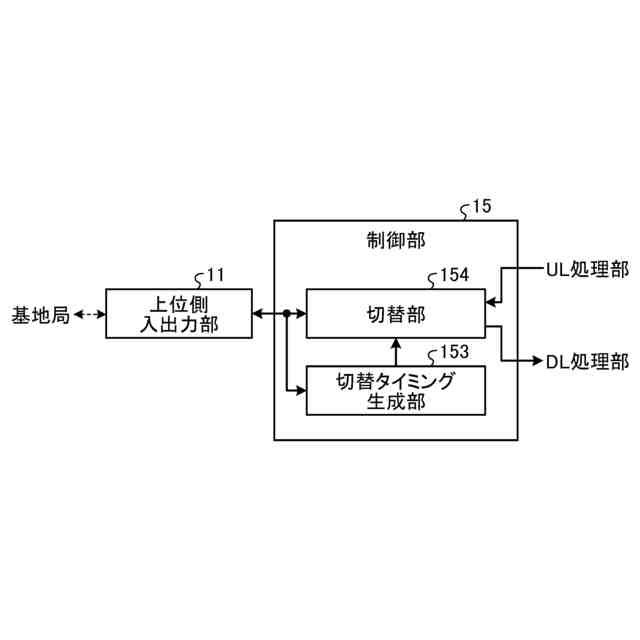

図６は、実施形態における制御部の機能構成の一例を示す図である。

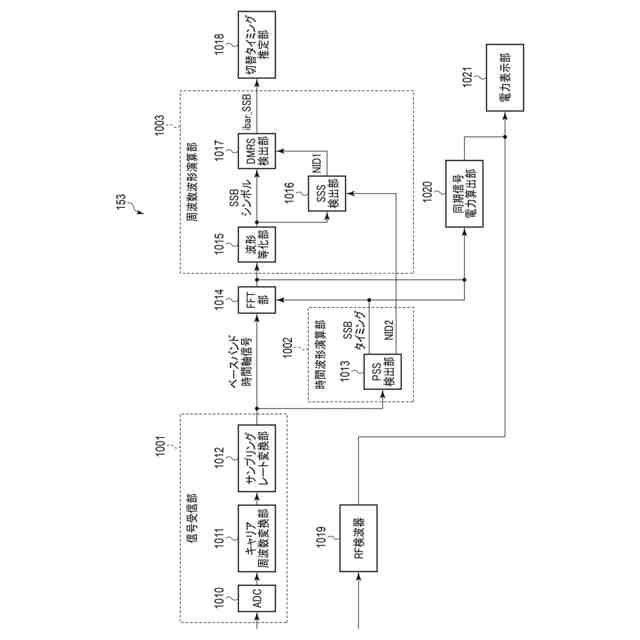

図７は、実施形態の切替タイミング生成部の機能構成の一例を示す図である。

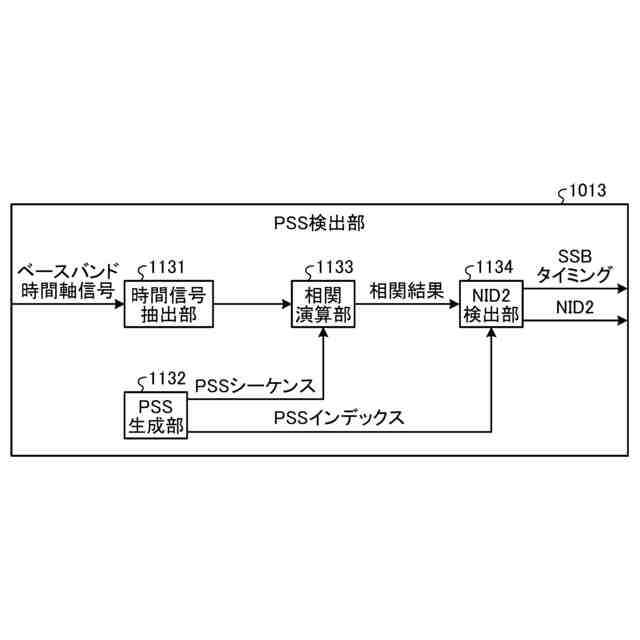

図８は、実施形態に係るＰＳＳ検出部の機能構成の一例を示す図である。

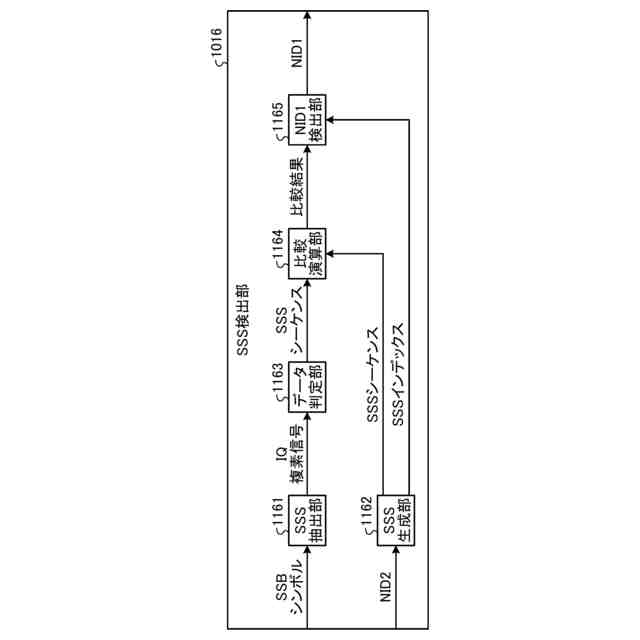

図９は、実施形態に係るＳＳＳ検出部の機能構成の一例を示す図である。
図１０は、実施形態に係るＤＭＲＳ検出部の機能構成の一例を示す図である。
図１１は、実施形態に係る同期信号電力算出部の機能構成の一例を示す図である。
図１２は、実施形態に係る電力表示部が表示させる画面の一例を示す図である。
図１３は、実施形態に係る同期信号電力算出処理及び電力表示処理の一例を示すフローチャートである。
図１４は、実施形態に係る同期信号電力算出部の機能構成の他の例を示す図である。
図１５は、実施形態に係る同期信号電力算出部の機能構成の他の例を示す図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、通信装置、制御方法、及びプログラムを詳細に説明する。
なお、以下の各実施形態および変形例における説明において、同一の符号が付されている
部分は実質的に同一の機能を有しており、重複部分については適宜説明を省略する。
【００１０】
［第１実施形態］
図１は、第１実施形態の分散アンテナシステム１の概略の一例を示す図である。分散アンテナシステム１は、親局装置１０（ＭＵ）、中継装置２０（ＨＵ）、子局装置３０（ＲＵ）、及びこれらを接続する伝送路４０を備える。より詳細に説明すると、分散アンテナシステム１は、基地局５０に接続された親局装置１０と、基地局５０と通信する端末装置６０と親局装置１０との間で信号を中継する１つ以上の子局装置３０と、を備える。
（【００１１】以降は省略されています）
