公開番号2025078278
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190731
出願日2023-11-08
発明の名称金銭処理機
出願人富士電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07D 11/26 20190101AFI20250513BHJP(チェック装置)
要約【課題】利用者に対してイベントの発生を認識させること。

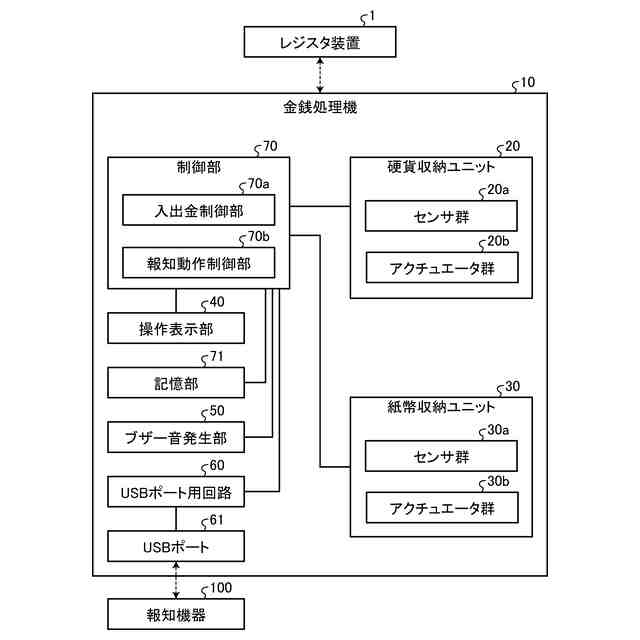

【解決手段】貨幣の入出金処理を行う金銭処理機10であって、情報の授受を行うインターフェースとして機能するUSBポート61と、USBポート61を通電状態にさせることにより、USBポート61での通信可能な接続を有効化させるオン状態と、USBポート61を非通電状態にさせることにより、USBポート61での通信可能な接続を無効化させるオフ状態との間で切換可能なUSBポート用回路60と、常態においてはUSBポート用回路60をオフ状態にさせ、イベントが発生した場合にはUSBポート用回路60をオン状態にさせる制御部70とを備え、制御部70は、USBポート用回路60をオン状態にさせ、USBポート61に接続された報知機器100にイベント発生の報知動作を行わせる。
【選択図】図2
特許請求の範囲【請求項１】
貨幣の入出金処理を行う金銭処理機であって、
情報の授受を行うインターフェースとして機能する接続ポートと、
前記接続ポートを通電状態にさせることにより、該接続ポートでの通信可能な接続を有効化させるオン状態と、前記接続ポートを非通電状態にさせることにより、該接続ポートでの通信可能な接続を無効化させるオフ状態との間で切換可能な接続ポート用回路と、
常態においては前記接続ポート用回路をオフ状態にさせる一方、イベントが発生した場合には前記接続ポート用回路をオン状態にさせる制御部と
を備え、
前記制御部は、前記接続ポート用回路をオン状態にさせ、かつ前記接続ポートに接続された報知機器にイベント発生の報知動作を行わせることを特徴とする金銭処理機。
続きを表示（約 420 文字）【請求項２】
前記制御部は、前記接続ポート用回路をオン状態にさせつつ前記接続ポートに前記報知機器が接続されたことを条件として、該報知機器にイベント発生の報知動作を行わせることを特徴とする請求項１に記載の金銭処理機。
【請求項３】
装置本体に内蔵され、かつ決められた内部ブザー音を発生するブザー音発生部を備え、
前記制御部は、前記報知機器に対して、前記内部ブザー音と同じ鳴動パターン、あるいは前記内部ブザー音と異なる鳴動パターンで外部ブザー音を発生させる報知動作を行わせることを特徴とする請求項１又は請求項２に記載の金銭処理機。
【請求項４】
前記制御部は、前記イベントが発生した場合に、前記ブザー音発生部による前記内部ブザー音の発生を予め決められた駆動時間行わせたことを条件として、前記報知機器に前記外部ブザー音を発生させる報知動作を行わせることを特徴とする請求項３に記載の金銭処理機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金銭処理機に関し、より詳細には、例えば釣銭機として適用される金銭処理機に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
昨今のスーパーマーケットやコンビニエンスストア等の店舗には、客さばきや現金管理の厳正化のため、自動釣銭機として金銭処理機が設置されている。この金銭処理機は、通常、ＰＯＳ（ＰｏｉｎｔＯｆＳａｌｅｓ）レジスタ装置等の上位装置に接続されており、上位装置からの指令に応じて紙幣や硬貨等の貨幣の入出金処理を行うようにしている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１６２１２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１には示されていないが、上記金銭処理機では、例えば紙幣の取り忘れ等の事象（イベント）が発生した場合、内蔵するブザー音発生部よりブザー音を発するようにし、イベントが発生したことを認識させるのが一般的である。
【０００５】
しかしながら、ブザー音発生部は、金銭処理機の筐体の内部に配設されており、該ブザー音発生部から発せられたブザー音の音量が不十分なものとなり、利用者がイベントの発生を認識することができないおそれがあった。
【０００６】
本発明は、上記実情に鑑みて、利用者に対してイベントの発生を認識させることができる金銭処理機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係る金銭処理機は、貨幣の入出金処理を行う金銭処理機であって、情報の授受を行うインターフェースとして機能する接続ポートと、前記接続ポートを通電状態にさせることにより、該接続ポートでの通信可能な接続を有効化させるオン状態と、前記接続ポートを非通電状態にさせることにより、該接続ポートでの通信可能な接続を無効化させるオフ状態との間で切換可能な接続ポート用回路と、常態においては前記接続ポート用回路をオフ状態にさせる一方、イベントが発生した場合には前記接続ポート用回路をオン状態にさせる制御部とを備え、前記制御部は、前記接続ポート用回路をオン状態にさせ、かつ前記接続ポートに接続された報知機器にイベント発生の報知動作を行わせることを特徴とする。
【０００８】
また本発明は、上記金銭処理機において、前記制御部は、前記接続ポート用回路をオン状態にさせつつ前記接続ポートに前記報知機器が接続されたことを条件として、該報知機器にイベント発生の報知動作を行わせることを特徴とする。
【０００９】
また本発明は、上記金銭処理機において、装置本体に内蔵され、かつ決められた内部ブザー音を発生するブザー音発生部を備え、前記制御部は、前記報知機器に対して、前記内部ブザー音と同じ鳴動パターン、あるいは前記内部ブザー音と異なる鳴動パターンで外部ブザー音を発生させる報知動作を行わせることを特徴とする。
【００１０】
また本発明は、上記金銭処理機において、前記制御部は、前記イベントが発生した場合に、前記ブザー音発生部による前記内部ブザー音の発生を予め決められた駆動時間行わせたことを条件として、前記報知機器に前記外部ブザー音を発生させる報知動作を行わせることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
