公開番号2025079484
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192183
出願日2023-11-10
発明の名称横型連続伝導伝熱式乾燥機の運転方法
出願人株式会社大川原製作所
代理人個人,個人
主分類F26B 17/20 20060101AFI20250515BHJP(乾燥)
要約【課題】本体シェル内の撮影画像から得られる情報に基づいて、乾燥品の排出量および被処理物の投入量のいずれか一方または双方の制御を好適に行うことができる、新規な横型連続伝導伝熱式乾燥機の運転方法の開発を技術課題とした。
【解決手段】伝熱部材の外周部の撮影画像を堆積物検知АIによって画像解析することにより、この部位への堆積物Sの有無を判定し、更にリフタ117によって掻き上げられた被処理物Mの撮影画像を性状判定АIによって画像解析することにより、被処理物Mの性状を判定し、これらの判定に基づいて乾燥品Dの排出量および被処理物Mの投入量のいずれか一方または双方の制御を行うことを特徴として成る。

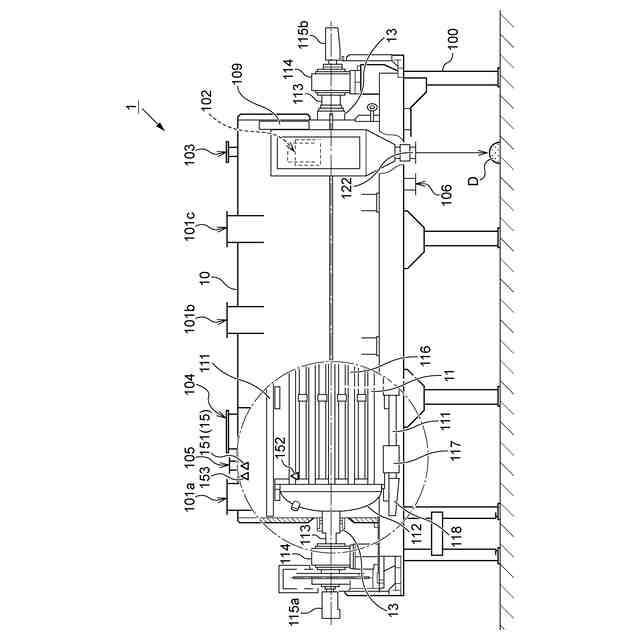

【選択図】図1
特許請求の範囲【請求項１】

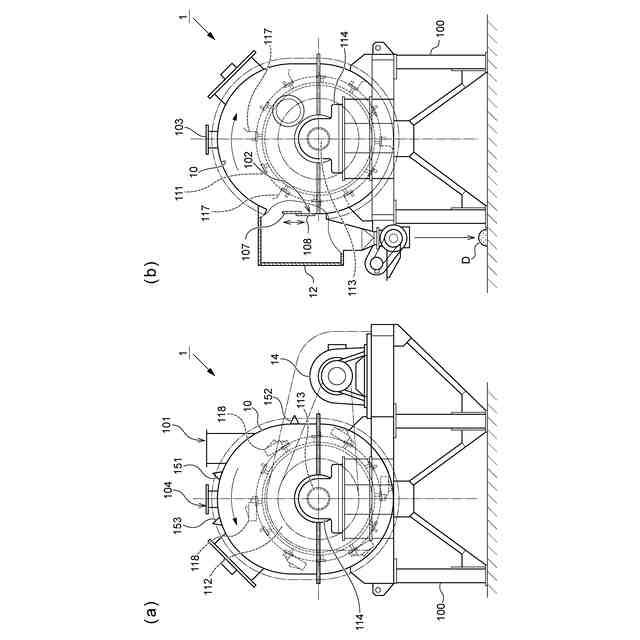

本体シェル内に伝熱部材が具えられ、この伝熱部材を、その内部に加熱用媒体を流すとともに回転させ、前記本体シェル内に被処理物を投入し、この被処理物を本体シェル内に滞留させつつ、伝熱部材の側周部に具えられたリフタによって掻き上げて、
伝熱部材を構成するチューブ束に接触させて乾燥を促すとともに、
投入口側から溢出口側に移送し、乾燥品として溢出口から排出する横型連続伝導伝熱式乾燥機の運転において、

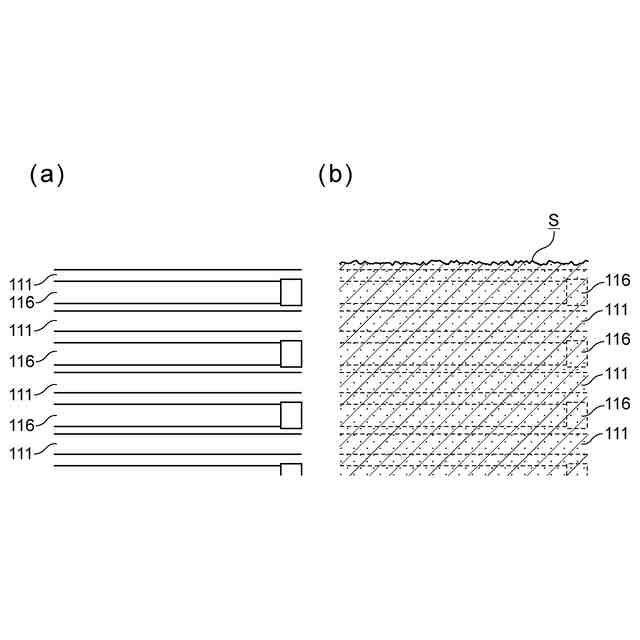

前記伝熱部材の外周部の撮影画像を堆積物検知АＩによって画像解析することにより、この部位への堆積物の有無を判定し、

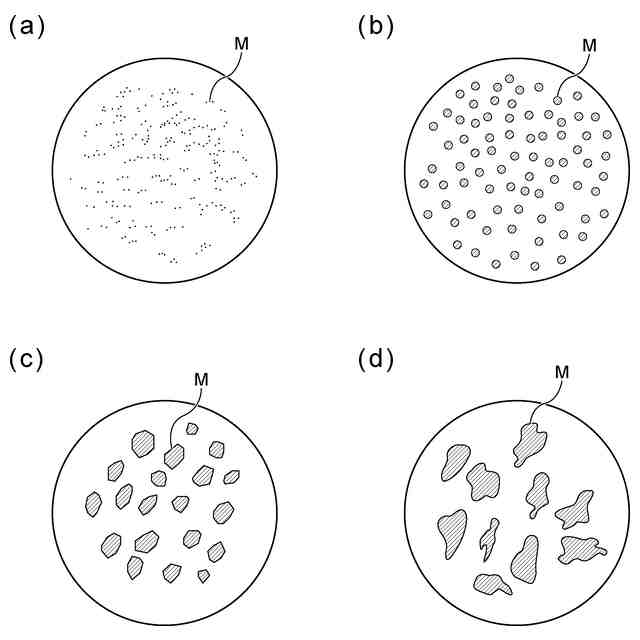

更にリフタによって掻き上げられた被処理物の撮影画像を性状判定АＩによって画像解析することにより、被処理物の性状を判定し、

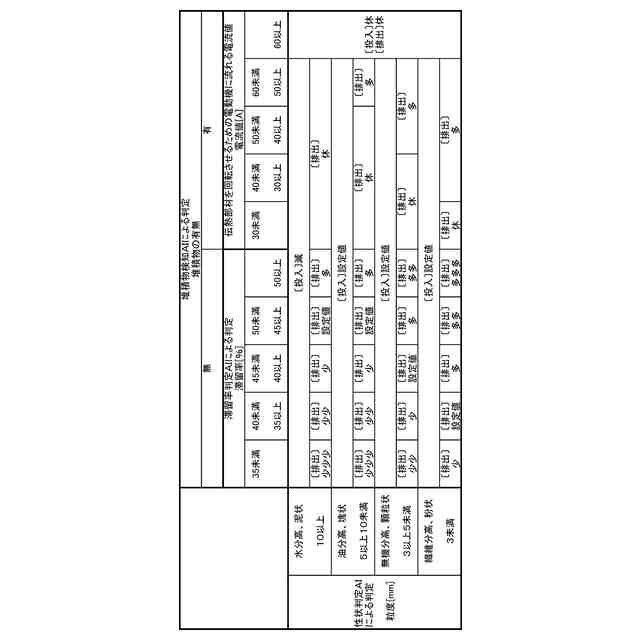

これらの判定に基づいて乾燥品の排出量および被処理物の投入量のいずれか一方または双方の制御を行うことを特徴とする横型連続伝導伝熱式乾燥機の運転方法。
続きを表示（約 580 文字）【請求項２】
前記堆積物検知АＩにより堆積物が有と判定されたときには、非定常運転状態であると判定し、
前記伝熱部材を回転させるための電動機に流れる電流値と、
前記性状判定АＩにより判定された被処理物の性状とに基づいて、
乾燥品の排出量および被処理の投入量のいずれか一方または双方の制御を行い、
定常運転に移行させることを特徴とする請求項１記載の横型連続伝導伝熱式乾燥機の運転方法。
【請求項３】
前記堆積物検知АＩにより堆積物が無と判定されたときには、定常運転状態であると判定し、

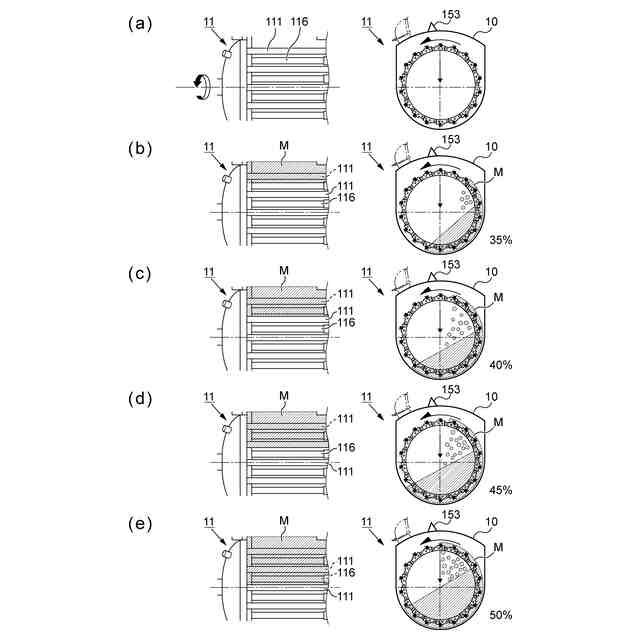

前記リフタによって掻き上げられた被処理物の落下位置の撮影画像を滞留率判定АＩによって画像解析することにより被処理物の滞留率を判定し、
この滞留率と、
前記性状判定АＩにより判定された被処理物の性状とに基づいて、
乾燥品の排出量および被処理の投入量のいずれか一方または双方の制御を行い、
定常運転状態を維持することを特徴とする請求項１記載の横型連続伝導伝熱式乾燥機の運転方法。
【請求項４】
前記滞留率判定АＩによって滞留率を判定するにあたっては、
被処理物の性状毎に設定された基準に従って判定することを特徴とする請求項３記載の横型連続伝導伝熱式乾燥機の運転方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は泥状・ケーク状・湿粉粒状等の材料の乾燥に好適な横型連続伝導伝熱式乾燥機に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近時、環境保全の取り組みが盛んになってきており、企業等にあっては、生ごみ、食品加工残渣等の一般廃棄物や、下水汚泥等を乾燥・濃縮して、減量・腐敗防止を図ったうえで再資源化や処分を行っている。
【０００３】

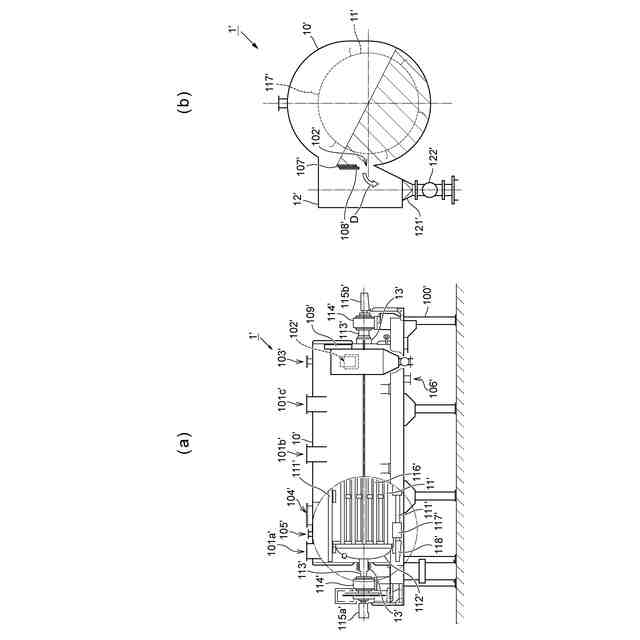

このような汚泥等の乾燥に供される装置の一つとして、横型連続伝導伝熱式乾燥機１′がある。この装置は例えば図９に示すように、本体シェル１０′内に多管式加熱管１１′が具えられ、この多管式加熱管１１′を、その内部に加熱用蒸気を流すとともに回転させ、このものに被処理物Ｍを接触させて水分を蒸発させる装置である（例えば特許文献１参照）。

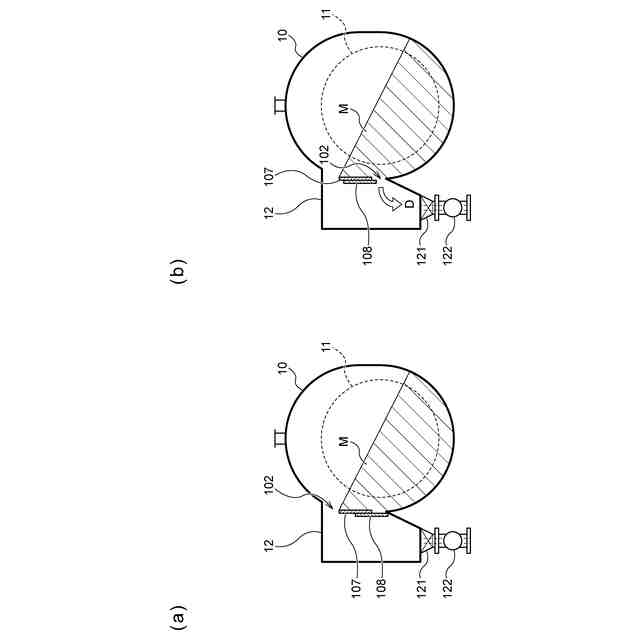

そして投入口１０１′から本体シェル１０′内に供給された被処理物Ｍは、リフタ１１７′によって掻き上げられ、乾燥が進行しながら溢出口１０２′側に移動するものであり、乾燥品Ｄとなった状態で溢出口１０２′からシュート１２′を経由して外部に排出されることとなる。
【０００４】
このような横型連続伝導伝熱式乾燥機１′の運転にあたっては、乾燥品温度もしくは乾燥排ガス温度、伝熱部材を回転させるための電動機に流れる電流に基づいた制御が行われている。

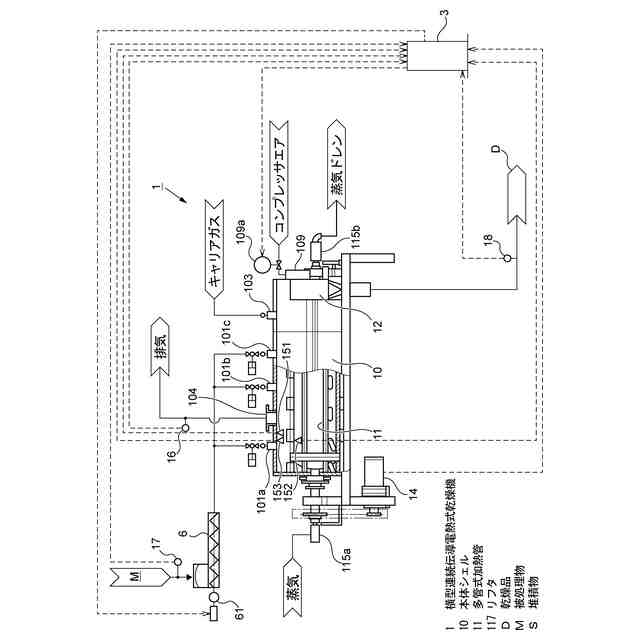

まず乾燥品温度（乾燥排ガス温度）に基づいた制御は、乾燥品温度（乾燥排ガス温度）が上昇したときには被処理物Ｍの投入量を増加させ、一方、乾燥品温度（乾燥排ガス温度）が下降したときには被処理物Ｍの投入量を減少させるというものである。乾燥品温度は横型連続伝導伝熱式乾燥機１′内の滞留品温度、すなわち乾燥品温度を測定する温度センサを機外の側面の複数個所に設置して測定される。乾燥排ガス温度の場合は、温度センサを乾燥排ガスライン（一例として図１の１６の位置）に設置して測定される。この制御では、予め作成した乾燥品温度（乾燥排ガス温度）と滞留品（乾燥品）水分との検量線によって、滞留品水分が一定範囲内に収まるように運転が実施される。
【０００５】
また伝熱部材を回転させるための電動機に流れる電流に基づいた制御は、伝熱部材を回転させる電動機に流れる電流を測定し、設定値との差異により乾燥品Ｄの排出量の増減を制御するというものである。この制御では、予め作成した電流値と滞留率（本体シェル１０’の容積に対する滞留品容積の割合）との検量線によって、滞留率が一定範囲内に収まるように運転が実施される。本来、電流値（伝熱部材を回転させる電動機に流れる電流値）は、滞留品重量と相関を示す値であるが、滞留品の見かけ密度は一定と仮定した場合、電流値は滞留品容積との相関としても見ることが出来るため、前記電流値と滞留率の制御が成立する。
【０００６】
その他にも、横型連続伝導伝熱式乾燥機１′から排出される乾燥品温度（乾燥排ガス温度）を測定し、設定値との差異により被処理物Ｍの投入量の増減の制御が行われたり、投入する被処理物Ｍの水分や乾燥品Ｄの水分を水分センサにより測定し、設定値との差異により多管式加熱管１１′に供給する加熱蒸気の圧力を変更する制御が行われ、これらの制御が組合わされた制御が行われることもある。このような制御を従来制御と呼ぶ。
【０００７】
しかしながら現実には、下水汚泥、産廃汚泥のように日々性状が変化する（見掛け密度変化）汚泥を扱う場合には、横型連続伝導伝熱式乾燥機１′の滞留時間が一般的には長いため（単位時間当たりの投入量、排出量に対して滞留品量が多いため）、投入される被処理物Ｍの性状が変化しても、その変化が機内の状態に変化を及ぼすまでに時間が掛かり、そのため制御遅れなどが発生し、高水分の汚泥が長時間投入されれば、伝熱面に付着してしまうことは避けられない。このため、付着が生ずれば汚泥の投入休止、投入量低下などの処置を行い、処理中の汚泥の水分が、付着を引き起こさない領域となるまで乾燥させて復旧を図ることが行われている。
そしてこのような復旧措置を実行するためには、オペレータによる乾燥機内の目視確認が必要となるが、常時オペレータが目視確認を継続できるわけではなく、乾燥機内の状態判断を短時間の観察で的確に行うためには熟練者の高度な技量・知見が要求される。
【０００８】
もちろんレベル計・ロードセル等を用いて滞留品量（容積・重量）を測定し、この測定結果に基づいた制御を行うことも可能であるが、滞留品の見かけ密度は、乾燥機内で水分が除去される過程の中で、汚泥中の油分・繊維分などの含有量に応じて変化するため（見掛け密度変動実績値：３００～６００ｋｇ／ｍ
3
程度）、特に滞留品量（容積）を測定することはロードセルを用いても困難になる。また、レベル計を用いたとしても、汚泥や滞留品の水分値が高かったり見掛け密度が低い時等には、多管式加熱管１１′の外周部に汚泥や滞留品が付着または堆積することで滞留品高さが変化してしまうため滞留品量（容積）の測定が困難となってしまう。
このため現状では、上述の様に、乾燥品温度（乾燥排ガス温度）に基づいた被処理物Ｍの投入量および乾燥品Ｄの排出量の制御、伝熱部材を回転させるための電動機に流れる電流に基づいた乾燥品Ｄの排出量の制御に加え、オペレータの判断により運転を安定させる必要があり、オペレータの経験値の違いにより判断が異なってしまうことは避けられなかった。
【先行技術文献】
【特許文献】
【０００９】
特開２０１２－４７３７３
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明はこのような背景からなされたものであって、本体シェル内の撮影画像から得られる情報に基づいて、乾燥品の排出量および被処理物の投入量のいずれか一方または双方の制御を好適に行うことができる、新規な横型連続伝導伝熱式乾燥機の運転方法の開発を技術課題としたものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
