公開番号2025087401
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202021
出願日2023-11-29
発明の名称磁気ヘッド、及び、磁気記録装置
出願人株式会社東芝
代理人弁理士法人iX
主分類G11B 5/39 20060101AFI20250603BHJP(情報記憶)
要約【課題】安定した特性を得ることができる磁気ヘッド、及び、磁気記録装置を提供する。
【解決手段】実施形態によれば、磁気ヘッドは、再生部を含む。前記再生部は、第1～第4シールド、第1磁性部材、第1～第4端子、及び、第3シールド導電部材を含む。第1シールドから第2シールドへの方向は、第1方向に沿う。第3シールドから第4シールドへの第2方向は、第1方向と交差する。第1磁性部材は、第1シールドと第2シールドとの間、及び、第3シールドと第4シールドとの間に設けられる。第3シールド導電部材は、第3シールドと接続され、Cu、Al、Au及びAgよりなる群から選択された少なくとも1つを含む。される。
【選択図】図1
特許請求の範囲【請求項１】
再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第１シールドと電気的に接続された第１端子と、
前記第２シールドと電気的に接続された第２端子と、
前記第３シールドと電気的に接続された第３端子と、
前記第４シールドと電気的に接続された第４端子と、
前記第３シールドと接続され、Ｃｕ、Ａｌ、Ａｕ及びＡｇよりなる群から選択された少なくとも１つを含む第３シールド導電部材と、
を含む、磁気ヘッド。
続きを表示（約 1,900 文字）【請求項２】
前記再生部は、第４シールド導電部材をさらに含み、
前記第４シールド導電部材は、前記第４シールドと接続され、Ｃｕ、Ａｌ、Ａｕ及びＡｇよりなる群から選択された少なくとも１つを含む、請求項１に記載の磁気ヘッド。
【請求項３】
前記第３シールドは、第３対向面と、第３対向他面と、を含み、
前記第３対向面は、前記第１磁性部材と対向し、
前記第３対向他面は、前記第３シールド導電部材と対向し、
前記第３対向他面の第３方向に沿う長さは、前記第３対向面の前記第３方向に沿う長さよりも長く、
前記第３方向は、前記第１方向及び前記第２方向を含む平面と交差する、請求項１または２に記載の磁気ヘッド。
【請求項４】
前記第３シールドの少なくとも一部は、前記第２方向において前記第３シールド導電部材と前記第１磁性部材との間に設けられた、請求項１または２に記載の磁気ヘッド。
【請求項５】
前記第３シールドから前記第３シールド導電部材への第３方向は、前記第１方向及び前記第２方向を含む平面と交差する、請求項１または２に記載の磁気ヘッド。
【請求項６】
再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第１シールドと電気的に接続された第１端子と、
前記第２シールドと電気的に接続された第２端子と、
前記第３シールドと電気的に接続された第３端子と、
前記第４シールドと電気的に接続された第４端子と、
前記第１シールドと接続された第１シールド導電部材であって、前記第１シールドの少なくとも一部から前記第１シールド導電部材への第３方向は、前記第１方向及び前記第２方向を含む平面と交差し、前記第１シールド導電部材は、Ｃｕ、Ａｌ、Ａｕ及びＡｇよりなる群から選択された少なくとも１つを含む、前記第１シールド導電部材と、
を含む、磁気ヘッド。
【請求項７】
再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第１シールドと電気的に接続された第１端子と、
前記第２シールドと電気的に接続された第２端子と、
前記第３シールドと電気的に接続された第３端子と、
前記第４シールドと電気的に接続された第４端子と、
Ｃｕ、Ａｌ、Ａｕ及びＡｇよりなる群から選択された少なくとも１つを含む第１導電部材と、
第１絶縁層であって、前記第１絶縁層の少なくとも一部は前記第１導電部材と前記第１磁性部材との間に設けられた、前記第１絶縁層と、
を含む、磁気ヘッド。
【請求項８】
前記第１磁性部材から前記第１導電部材への第３方向は、前記第１方向及び前記第２方向と含む平面と交差する、請求項７に記載の磁気ヘッド。
【請求項９】
第１磁極を含む記録部をさらに備え、
前記第３シールドは、前記第１方向において、前記第１磁極の一部と重なり、
前記第３シールド導電部材の少なくとも一部は、前記第１方向において、前記第１磁極と重ならない、請求項１または２に記載の磁気ヘッド。
【請求項１０】
請求項１に記載の磁気ヘッドと、
前記磁気ヘッドと対向する磁気記録媒体と、
第１回路と、
第２回路と、
を備え、
前記第１回路は、前記第３端子と前記第４端子との間に電流を供給するように構成され、
前記第２回路は、前記第１端子と前記第２端子との間の電圧を検出するように構成され、
前記電圧は、前記磁気記録媒体に記録された磁化状態に応じて変化するように構成された、磁気記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ヘッド、及び、磁気記録装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
磁気センサを含む磁気ヘッドを用いて、ＨＤＤ（Hard Disk Drive）などの磁気記録媒体に情報が記録される。磁気ヘッドにおいて、安定した特性が望まれる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第７５７６９４８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、安定した特性を得ることができる磁気ヘッド、及び、磁気記録装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ヘッドは、再生部を含む。前記再生部は、第１シールド、第２シールド、第３シールド、第４シールド、第１磁性部材、第１端子、第２端子、第３端子、第４端子、及び、第３シールド導電部材を含む。前記第１シールドから前記第２シールドへの方向は、第１方向に沿う。前記第３シールドから前記第４シールドへの第２方向は、前記第１方向と交差する。前記第１磁性部材は、前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられる。前記第１端子は、前記第１シールドと電気的に接続される。前記第２端子は、前記第２シールドと電気的に接続される。前記第３端子は、前記第３シールドと電気的に接続される。前記第４端子は、前記第４シールドと電気的に接続される。前記第３シールド導電部材は、前記第３シールドと接続され、Ｃｕ、Ａｕ及びＡｇよりなる群から選択された少なくとも１つを含む。
【図面の簡単な説明】
【０００６】
図１（ａ）～図１（ｃ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

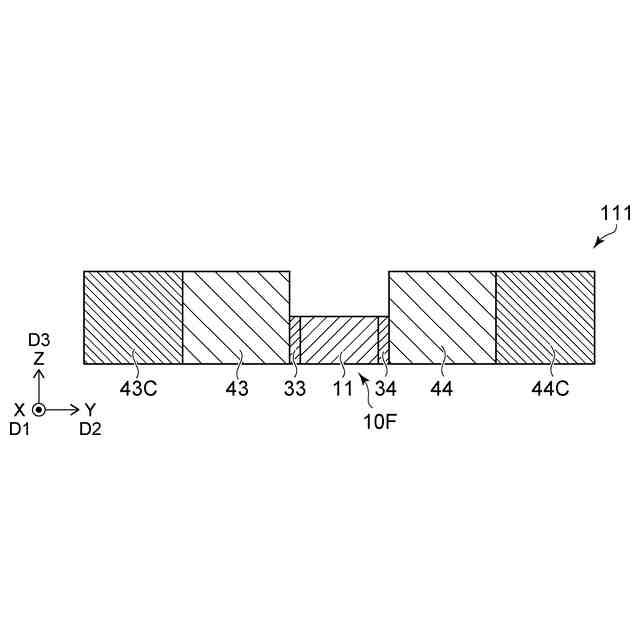

図２は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

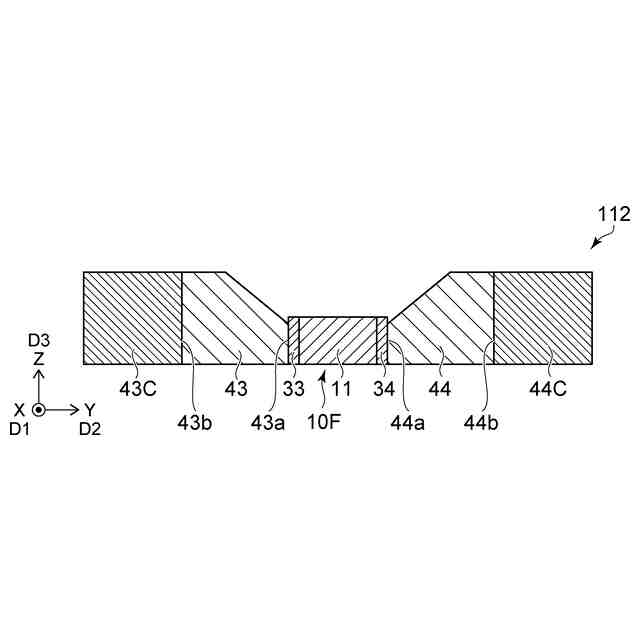

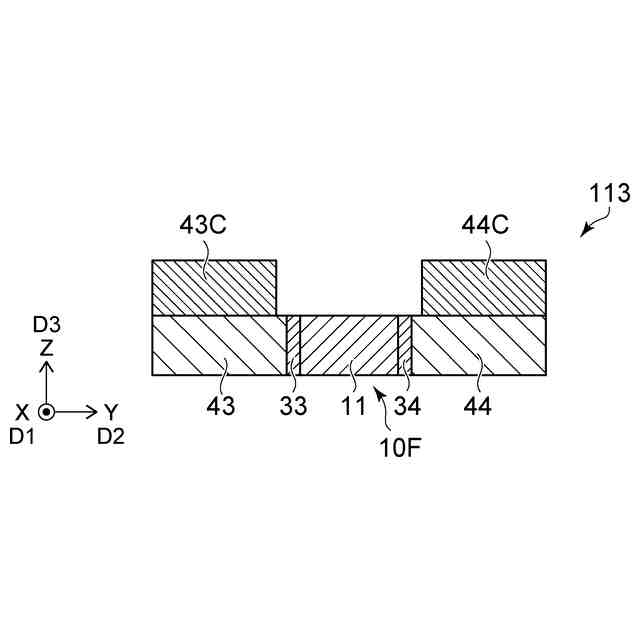

図３は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図４は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

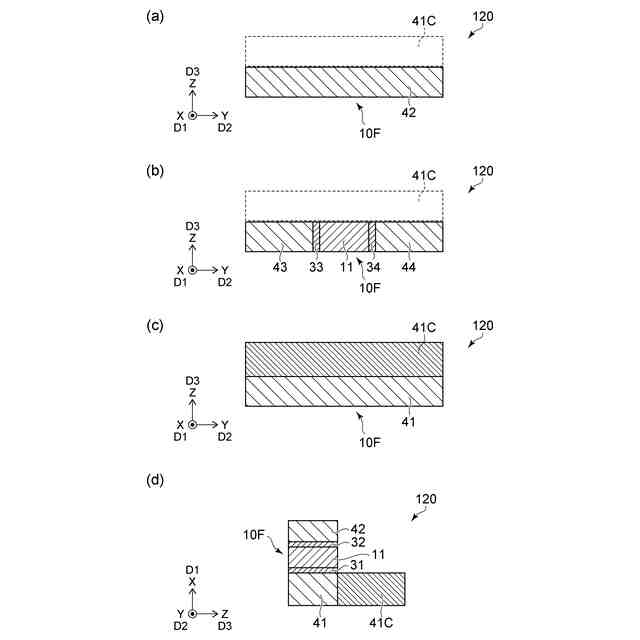

図５（ａ）～図５（ｄ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

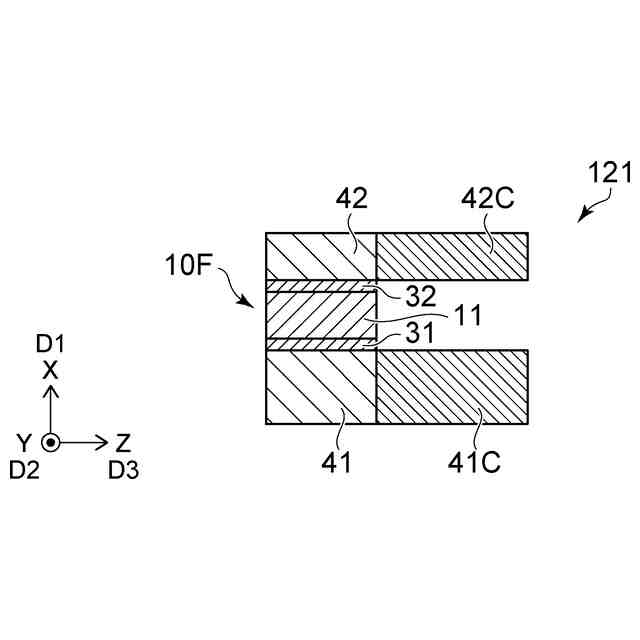

図６は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

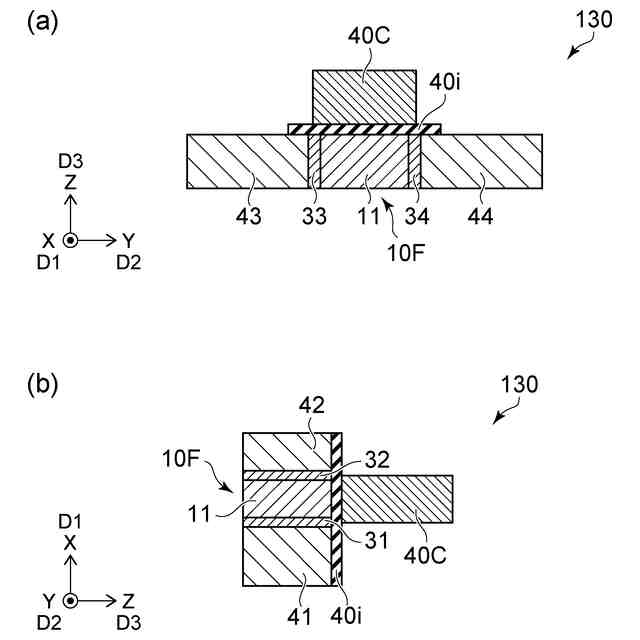

図７（ａ）及び図７（ｂ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

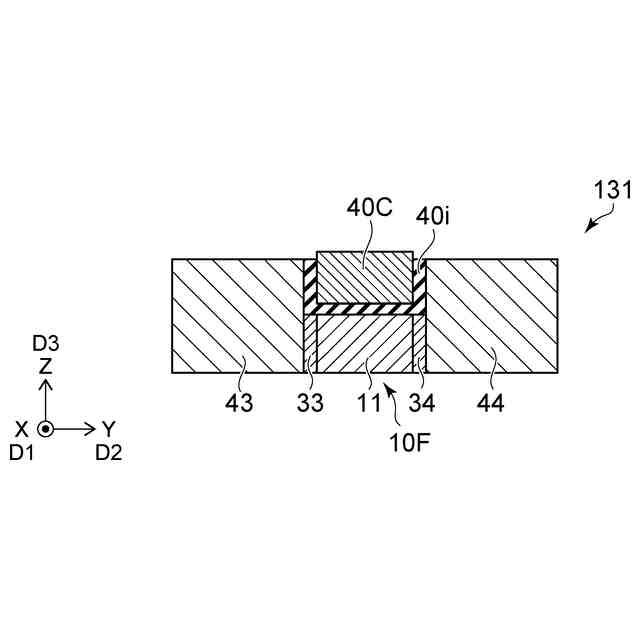

図８は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

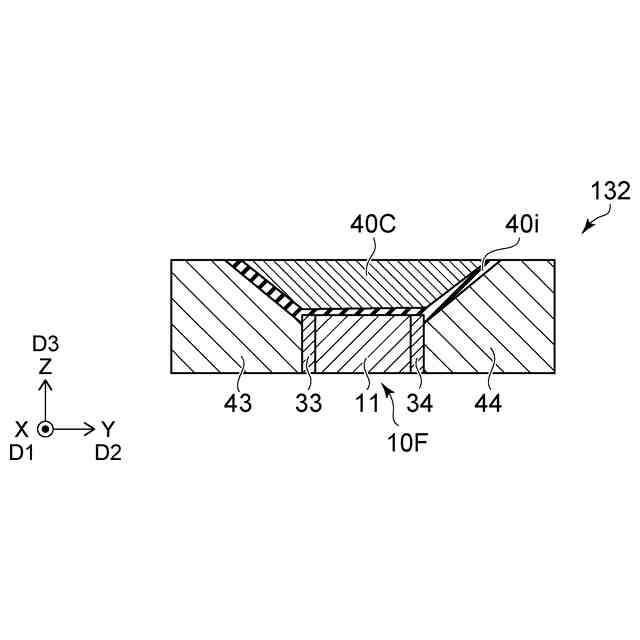

図９は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１０は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１１は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１２は、第１実施形態に係る磁気ヘッド及び磁気記録装置を例示する模式的斜視図である。
図１３は、第１実施形態に係る磁気ヘッド及び磁気記録装置を例示する模式的平面図である。
図１４は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
図１５は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図１６（ａ）及び図１６（ｂ）は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

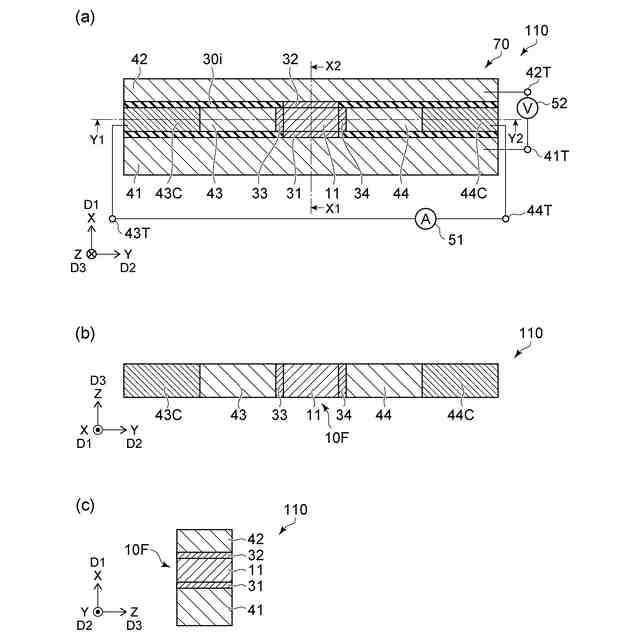

図１（ａ）～図１（ｃ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１（ｂ）は、図１（ａ）のＹ１－Ｙ２線断面図である。図１（ｃ）は、図１（ａ）のＸ１－Ｘ２線断面図である。
これらの図に示すように、実施形態に係る磁気ヘッド１１０は、再生部７０を含む。
【０００９】
再生部７０は、第１シールド４１、第２シールド４２、第３シールド４３、第４シールド４４、第１端子４１Ｔ、第２端子４２Ｔ、第３端子４３Ｔ、第４端子４４Ｔ及び第３シールド導電部材４３Ｃを含む。この例では、再生部７０は、第４シールド導電部材４４Ｃをさらに含む。
【００１０】
第１シールド４１から第２シールド４２への方向は、第１方向Ｄ１に沿う。第１方向Ｄ１をＸ軸方向とする。Ｘ軸方向に対して垂直な１つの方向をＹ軸方向とする。Ｘ軸方向及びＹ軸方向に対して垂直な方向をＺ軸方向とする。Ｘ軸方向は、例えば、ダウントラック方向である。Ｙ軸方向は、例えば、クロストラック方向である。Ｚ軸方向は、例えば、ハイト方向である。
（【００１１】以降は省略されています）
