特許ウォッチ

公開番号2025087981
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202341
出願日2023-11-30
発明の名称無機質板
出願人ケイミュー株式会社
代理人弁理士法人北斗特許事務所
主分類B32B 13/04 20060101AFI20250604BHJP(積層体)
要約【課題】吸水性の低い無機質板を提供する。
【解決手段】基材2と、基材2の裏面に露出する目止め部3及び撥水部4と、を備えている。目止め部3により撥水剤が基材2中に含浸しにくくなって、基材2の裏面に撥水部4が保持されやすくなり、撥水部4による撥水性により基材2への水分の含浸が低減し、吸水性の低い無機質板が得られる。
【選択図】図1
特許請求の範囲【請求項１】
基材と、前記基材の裏面に露出する目止め部及び撥水部と、を備えている、無機質板。
続きを表示（約 270 文字）【請求項２】
前記裏面には、前記目止め部及び前記撥水部が島状に形成されている、請求項１に記載の無機質板。
【請求項３】
前記裏面の水の接触角が８０°以上１５０°以下である、請求項１又は２に記載の無機質板。
【請求項４】
前記基材が、セメント基材である、請求項１又は２に記載の無機質板。
【請求項５】
前記目止め部がアクリルエマルション系塗料を含む目止め剤で形成されており、
前記撥水部がシラン系撥水剤を含む撥水剤で形成されている、
請求項１又は２に記載の無機質板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般に無機質板に関し、より詳細には、セメントの硬化物を含む無機質板に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、窯業系化粧板が記載されている。この化粧板は、窯業系基板の少なくとも一方の面に形成された化粧層の最表面光沢層に酸化チタン被覆雲母を含有している。化粧層を形成するにあたっては、窯業系基板の表面に含浸シーラーを塗布した後、加飾層塗料を塗布するようにしている。また窯業系基板の裏面には、防水性の向上のために、上記と同様の含浸シーラー（バックシーラー）を塗布している（段落００３５参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１８３６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１では、窯業系基板に吸収された水分が、バックシーラーによって外部に排出されにくくなり、耐凍害性能上、好ましくないケースがあった。
【０００５】
本発明は、上記事由に鑑みてなされており、吸水性の低い無機質板を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る無機質板は、基材と、前記基材の裏面に露出する目止め部及び撥水部と、を備える。
【発明の効果】
【０００７】
本発明によれば、目止め部により撥水部が基材中に含浸しにくくなって、基材の裏面に撥水部が保持されやすくなり、撥水部による撥水性により基材への水分の含浸が低減し、吸水性の低い無機質板が得られる。
【図面の簡単な説明】
【０００８】
図１は、本発明に係る無機質板の一実施形態を示す概略の断面図である。

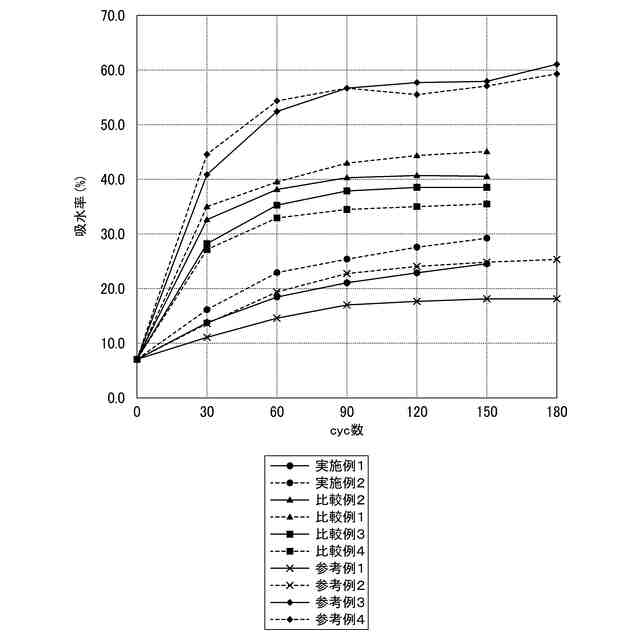

図２は、実施例、比較例及び参考例について、環境試験を行った場合のサイクル数と吸水率との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
（実施形態）
本実施形態に係る無機質板１は、基材２と、基材２の裏面に露出する目止め部３及び撥水部４と、を備えている。すなわち、目止め部３の一部又は全部が基材２の裏面に存在している。同様に、撥水部４の一部又は全部が基材２の裏面に存在している。つまり、図１に示すように、基材２の裏面には、目止め部３及び撥水部４が島状（斑状）に形成されている。
【００１０】
基材２は、セメント基材であることが好ましい。セメント基材とは、セメントの硬化物を含む窯業系基材である。この場合、基材２は、木質板や金属板に比べて、多数の微細な空隙を有することになり、その空隙が基材２の裏面に開口している。したがって、後述の目止め剤が基材２に裏面から含浸しやすくなって、目止め部３が膜状に形成されにくくなる。

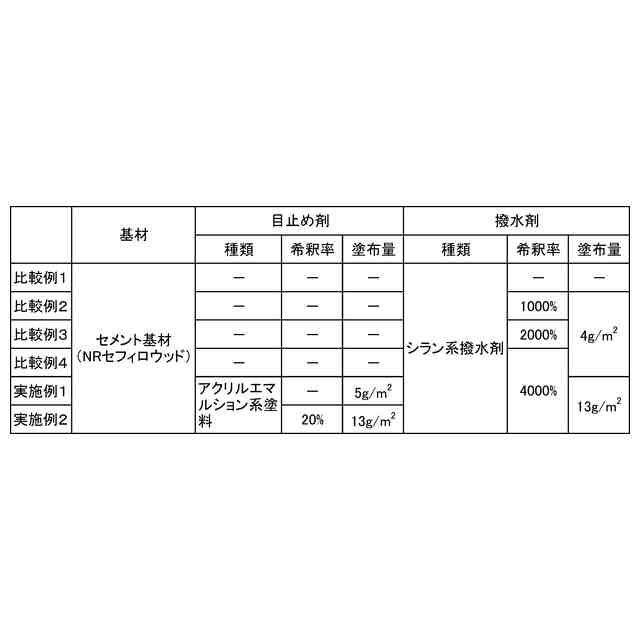

（【００１１】以降は省略されています）

関連特許
