公開番号2025089074
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204047
出願日2023-12-01
発明の名称電極積層体及び電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人
主分類H01M 10/0585 20100101AFI20250605BHJP(基本的電気素子)
要約【課題】本開示は、側面部に配置された固定部材が剥がれにくい電極積層体、及びそのような電極積層体を有する電池を提供する。
【解決手段】本開示の電極積層体12は、少なくとも1つの側面部に硬化性樹脂を含む固定部材11が配置されている。本開示の電極積層体において、固定部材が、互いに間隔11bを空けて配置されている2又はそれよりも多くの部分固定部材11aから構成されている。また、本開示の電池10は、本開示の電極積層体12、及び電極積層体を封止しているラミネートフィルム13を有する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの側面部に硬化性樹脂を含む固定部材が配置されている電極積層体であって、
前記固定部材が、互いに間隔を空けて配置されている２又はそれよりも多くの部分固定部材から構成されている、
電極積層体。
続きを表示（約 210 文字）【請求項２】
下記関係式を満たす、請求項１に記載の電極積層体：
前記固定部材の厚さ≦（１／前記部分固定部材の幅）×１００。
【請求項３】
前記固定部材の厚さが、５０μｍ以上５ｍｍ以下である、請求項１に記載の電極積層体。
【請求項４】
請求項１～３のいずれか一項に記載の電極積層体、及び
前記電極積層体を封止しているラミネートフィルム
を有する電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極積層体及び電池に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
リチウムイオン電池等の二次電池では、電極積層体が用いられることがある。このような電極積層体において、各層のずれ等を防止するために、電極積層体の側面部に硬化性樹脂を含む固定部材を設ける技術が開発されている。
【０００３】
例えば、特許文献１は、扁平形状の積層型電極体（電極積層体）と、前記積層型電極体を収容するラミネートフィルム製の外装体と、前記積層型電極体の側面に形成された樹脂製の保護部材（固定部材）とを備えた全固体電池を製造する方法を開示している。
【０００４】
また、特許文献１は、保護部材として、光硬化性又は熱硬化性を有する樹脂材料を使用することを開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１１４３７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
硬化性樹脂を含む固定部材は、電極積層体から剥がれることがあり、その結果、固定部材としての機能を十分に発揮できないという問題がある。
【０００７】
本開示は、側面部に配置された固定部材が剥がれにくい電極積層体、及びそのような電極積層体を有する電池を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本件開示者等は、以下の手段により上記課題を解決することができることを見出した。
〈態様１〉
少なくとも１つの側面部に硬化性樹脂を含む固定部材が配置されている電極積層体であって、
前記固定部材が、互いに間隔を空けて配置されている２又はそれよりも多くの部分固定部材から構成されている、
電極積層体。
〈態様２〉
下記関係式を満たす、態様１に記載の電極積層体：
前記固定部材の厚さ≦（１／前記部分固定部材の幅）×１００。
〈態様３〉
前記固定部材の厚さが、５０μｍ以上５ｍｍ以下である、態様１又は２に記載の電極積層体。
〈態様４〉
態様１～３のいずれか一項に記載の電極積層体、及び
前記電極積層体を封止しているラミネートフィルム
を有する電池。
【発明の効果】
【０００９】
本開示によれば、側面部に配置された固定部材が剥がれにくい電極積層体、及びそのような電極積層体を有する電池を提供することができる。
【図面の簡単な説明】
【００１０】

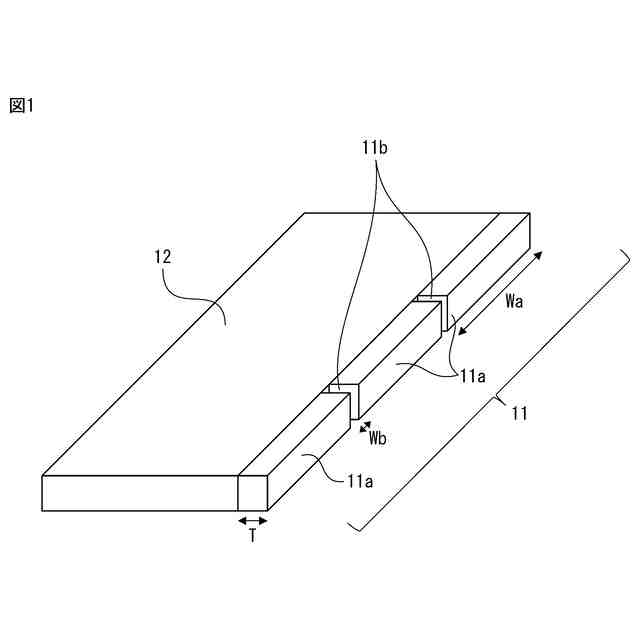

図１は、本開示の電極積層体の概略図である。

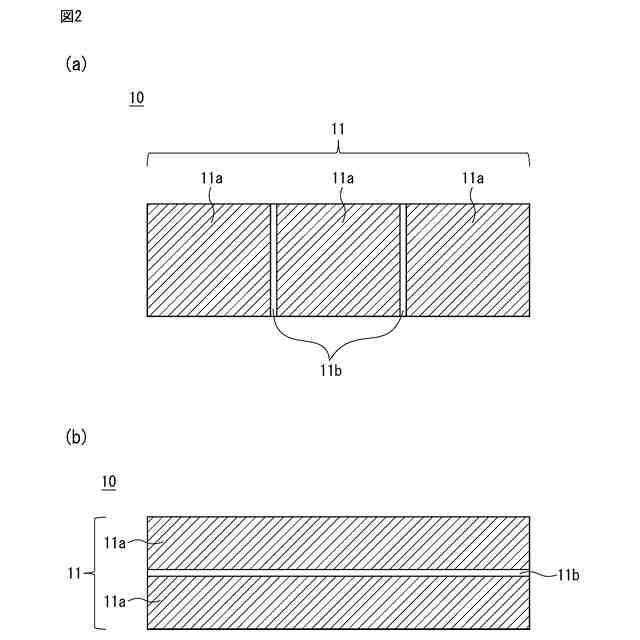

図２は、本開示の電極積層体の概略側面図である。

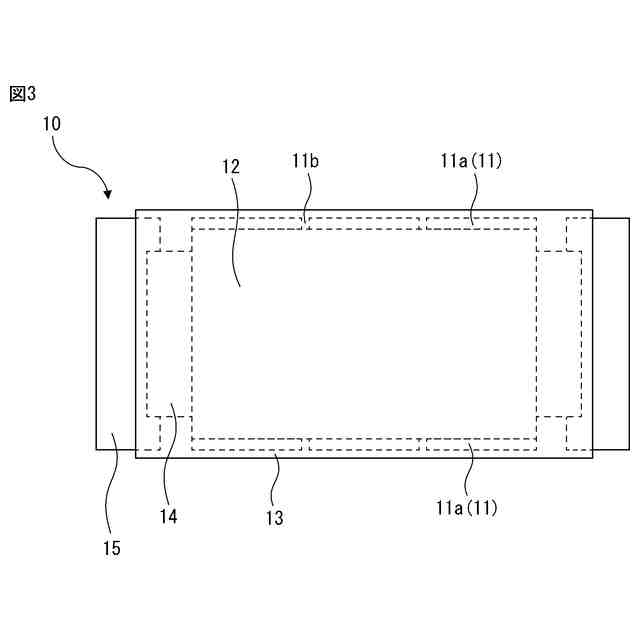

図３は、本開示の電池の概略平面図である。

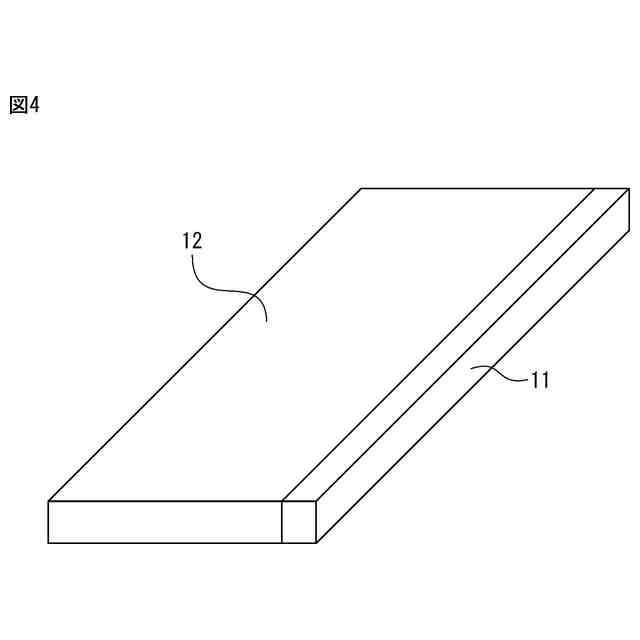

図４は、従来技術に係る電極積層体の概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
