公開番号2025089139
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204161
出願日2023-12-01
発明の名称電子部品
出願人NISSHA株式会社
代理人個人,個人,個人
主分類H05K 1/14 20060101AFI20250605BHJP(他に分類されない電気技術)
要約【課題】被接続基板の破損を防止する。

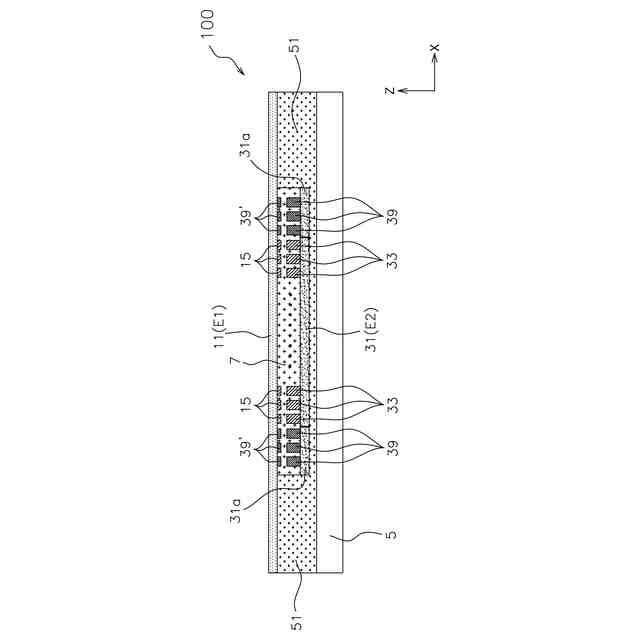

【解決手段】電子部品100は、被接続基板1と、フレキシブルプリント配線板3と、を備える。被接続基板1は、第1基体シート11と、第1基体シート11に形成された電気回路13と、第1基体シートの少なくとも一端に形成される第1端子形成部E1と、第1端子形成端部E1に形成され、電気回路13と接続される複数の第1端子15と、を有する。フレキシブルプリント配線板3は、第2基体シート31と、第2基体シートの少なくとも一端に形成される第2端子形成部E2と、第2端子形成端部E2に形成され、第1端子15と接続される複数の第2端子33と、を有する。第2端子形成端部E2には、複数の第2端子33が配列される方向であるX方向に延びる幅広部31aが形成される。幅広部31a、及び、第1基体シート11の幅広部31aと対向する部分の少なくとも一方にダミー端子39、39’が形成される。

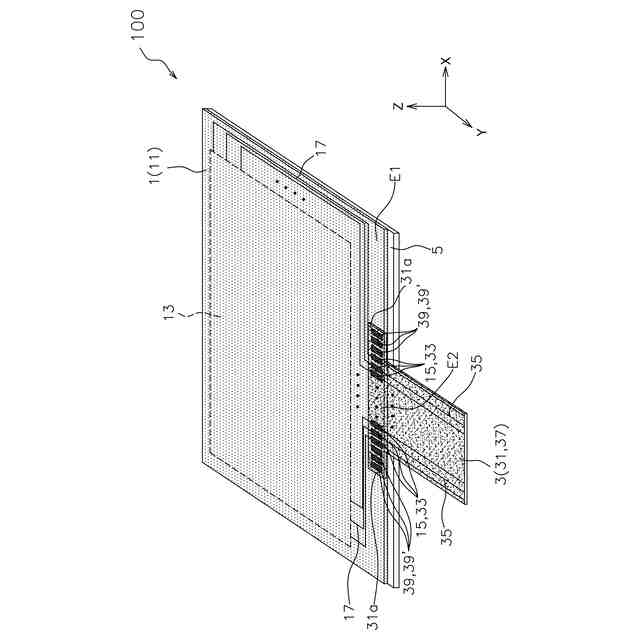

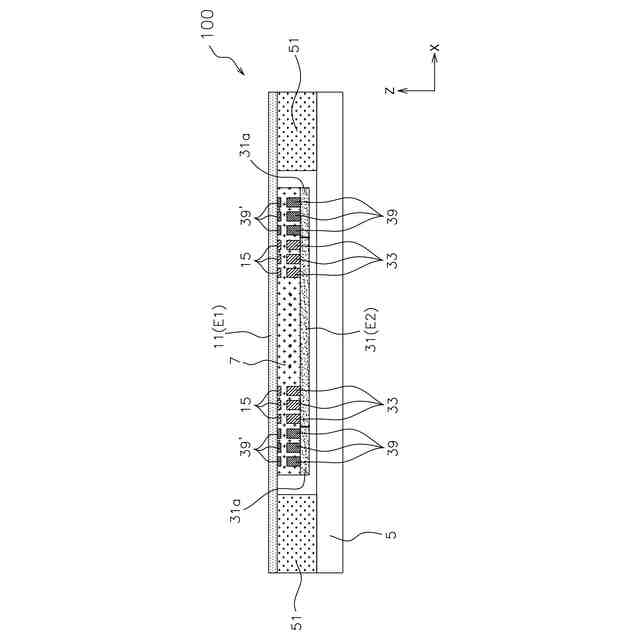

【選択図】図1
特許請求の範囲【請求項１】
第１基体シートと、前記第１基体シートに形成された所定の電気回路と、前記第１基体シートの少なくとも一端に形成される第１端子形成端部と、前記第１端子形成端部に形成され前記電気回路と接続される複数の第１端子と、を有する被接続基板と、
第２基体シートと、前記第２基体シートの少なくとも一端に形成される第２端子形成端部と、前記第２端子形成端部に形成され固定部材により前記被接続基板の第１端子と接続される複数の第２端子と、を有するフレキシブルプリント配線板と、
を備え、

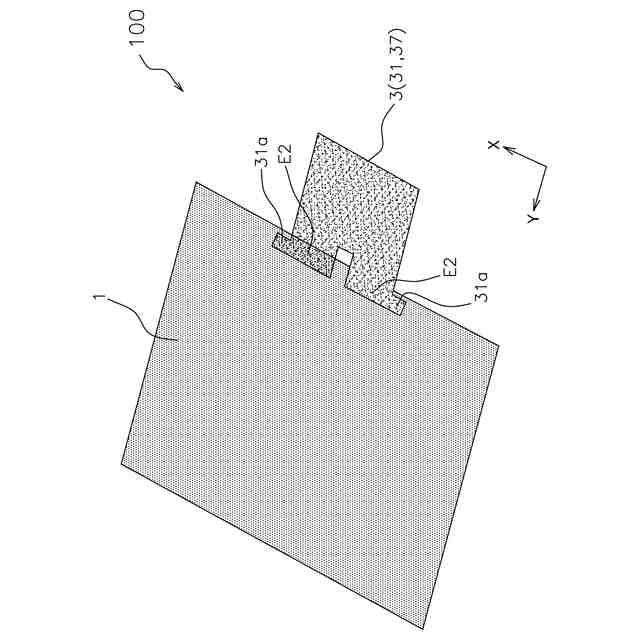

前記第２端子形成端部には、前記複数の第２端子が配列される方向である第１方向に延びる幅広部が形成され、

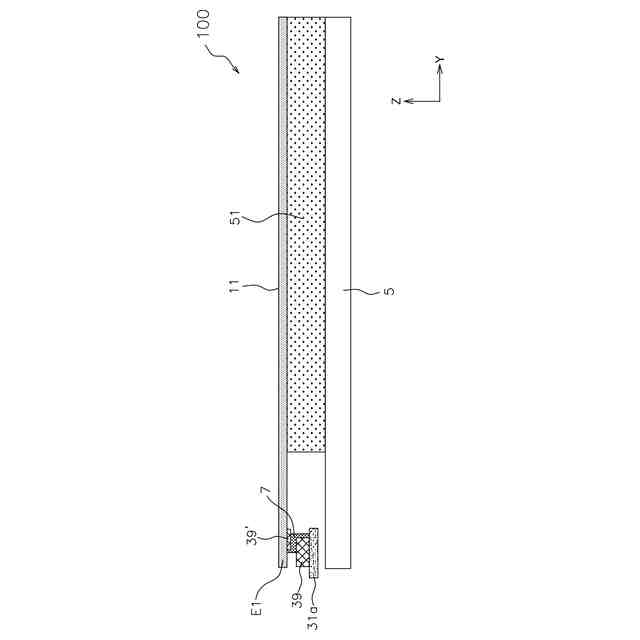

前記幅広部、及び、前記第１基体シートの前記幅広部と対向する部分の少なくとも一方にダミー端子が形成される、電子部品。
続きを表示（約 670 文字）【請求項２】
前記幅広部の前記第１方向の長さは、前記幅広部の前記第１方向と垂直な第２方向の長さの１倍以上である、請求項１に記載の電子部品。
【請求項３】
前記第１端子形成端部と前記第２端子形成端部は互いに平行に配置され、
前記幅広部の前記第１方向と垂直な第２方向の端部は、前記第１基体シートの端部からはみ出している、請求項１又は２に記載の電子部品。
【請求項４】
前記幅広部には、前記ダミー端子と所定の装置とを接続するための配線パターンが設けられない、請求項１又は２に記載の電子部品。
【請求項５】

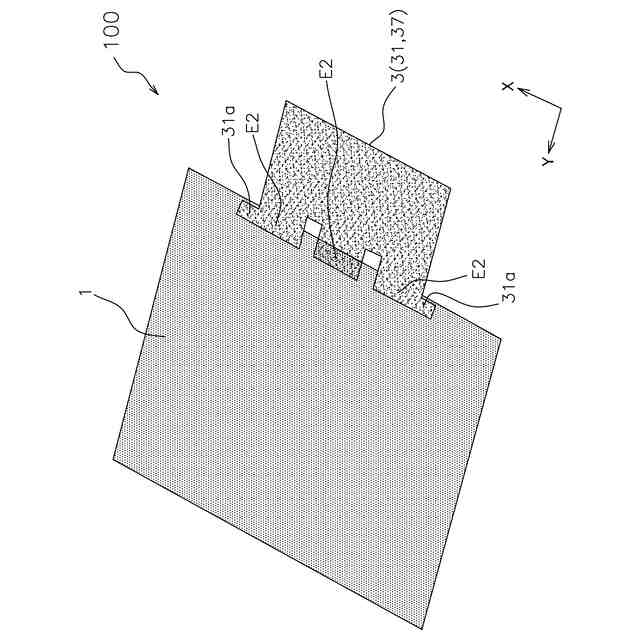

前記第２基体シートは、複数の前記端子形成端部を有し、

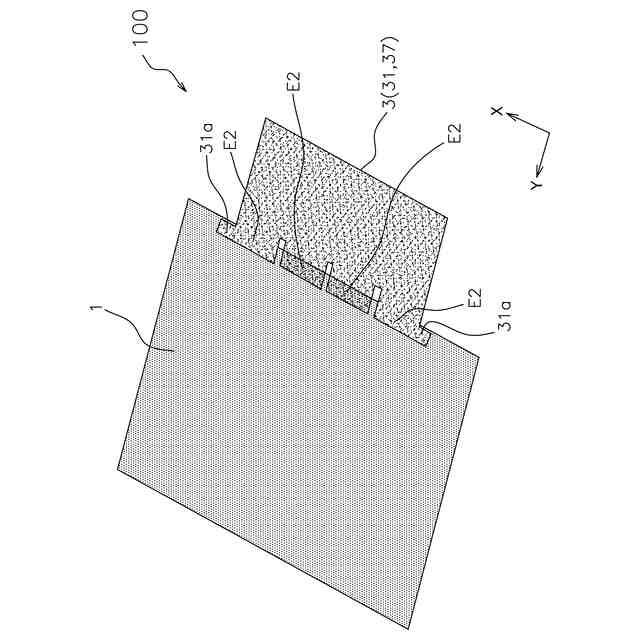

前記幅広部は、複数の端子形成端部のうち、前記第２基体シートの前記第１方向における最外部分にのみ設けられる、請求項１又は２に記載の電子部品。
【請求項６】

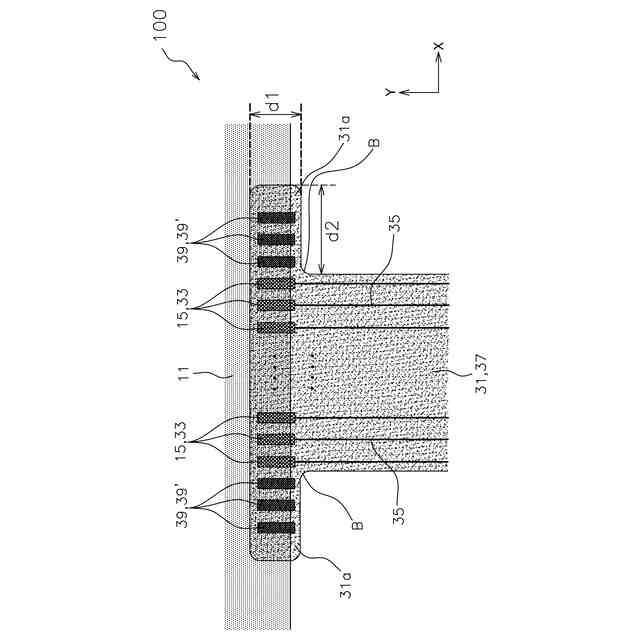

前記ダミー端子は、前記幅広部の前記第１方向と垂直な第２方向の両端部に近接して配置される、請求項１又は２に記載の電子部品。
【請求項７】
前記ダミー端子は、前記第１方向に並んで複数設けられ、
複数のダミー端子の前記第１方向の配置間隔は、前記複数の第２端子の前記第１方向の配置間隔と同一である、請求項１又は２に記載の電子部品。
【請求項８】
前記幅広部には、前記第２基体シートとの接続部分にＲカットが形成され、
前記Ｒカットの寸法は、０．１ｍｍ～１．５ｍｍの範囲内である、請求項１又は２に記載の電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、所定の電気回路が設けられた被接続基板と、被接続基板に接続されるフレキシブルプリント配線板と、を備える電子部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、タッチセンサなどの所定の電気回路が形成された被接続基板と、この電気回路と外部の装置とを接続するためのフレキシブルプリント配線板と、を備える電子部品が知られている（例えば、特許文献１を参照）。
【０００３】

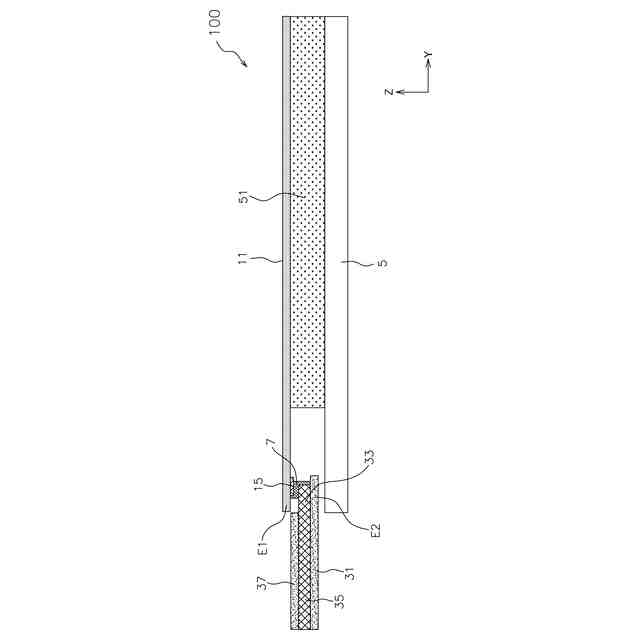

上記の電子部品において、被接続基板の端部には上記所定の電気回路に接続された第１端子が形成され、フレキシブルプリント配線板の端部には第１端子と電気的に接続される第２端子が形成される。そして、フレキシブルプリント配線板の第２端子が形成された端部が、異方性導電部材などの固定部材により、被接続基板の第１端子が形成された端部に固定される。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－９８５４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の電子部品において、例えば、フレキシブルプリント配線板を被接続基板に対して垂直な方向に持ち上げるなど変形した場合に、被接続基板が破損することがあった。特に、被接続基板のフレキシブルプリント配線板が固定された端部のうち、フレキシブルプリント配線板の端部に近い部分が破損することがあった。
【０００６】
本発明の課題は、所定の電気回路が設けられた被接続基板と、被接続基板に接続されるフレキシブルプリント配線板と、を備える電子部品において、被接続基板の破損を防止することにある。
【課題を解決するための手段】
【０００７】
以下に、課題を解決するための手段として複数の態様を説明する。これら態様は、必要に応じて任意に組み合せることができる。
第１見地に係る電子部品は、被接続基板と、フレキシブルプリント配線板と、を備える。被接続基板は、第１基体シートと、第１基体シートに形成された所定の電気回路と、第１基体シートの少なくとも一端に設けられた第１端子形成端部と、第１端子形成端部に形成され、電気回路と接続される複数の第１端子と、を有する。フレキシブルプリント配線板は、第２基体シートと、第２基体シートの少なくとも一端に設けられた第２端子形成端部と、第２端子形成端部に形成され、固定部材により被接続基板の第１端子と接続される複数の第２端子と、を有する。
【０００８】
第１見地に係る電子部品において、第２端子形成端部には、複数の第２端子が配列される方向である第１方向に延びる幅広部が形成されている。また、幅広部、及び、第１基体シートの幅広部と対向する部分の少なくとも一方にダミー端子が形成される。
【０００９】
第１見地に係る電子部品においては、フレキシブルプリント配線板の第２基体シートの第２端子形成端部、すなわち、第２基体シートと第１基体シートとの接続部分に、前記複数の第２端子が配列される方向である第１方向に延びる幅広部が設けられている。幅広部を設けることにより、第２基体シートが変形した場合に、この変形により第１基体シートに働く応力が分散され、第１基体シートの特定の箇所に応力が集中することが抑制される。この結果、フレキシブルプリント配線板の変形により被接続基板が破損することを抑制できる。
【００１０】
また、幅広部、及び、第１基体シートの幅広部と対向する部分の少なくとも一方にダミー端子が形成されている。幅広部、第１基体シートにおいて幅広部に対応する部分にダミー端子を設けることで、第１基体シートと第２基体シートとを固定部材により固定するときに、固定部材が幅広部にも隙間なく充填されやすくなる。この結果、幅広部と第１基体シートとの間の固定部材内に気泡などの空間が形成されにくくなるので、幅広部と第１基体シートとをより強固に固定できる。
（【００１１】以降は省略されています）
