公開番号2025089331
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025042284,2024016315
出願日2025-03-17,2019-09-10
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人真明センチュリー
主分類A63F 7/02 20060101AFI20250605BHJP(スポーツ;ゲーム;娯楽)
要約【課題】負荷付与手段を有効活用することができる遊技機を提供すること。

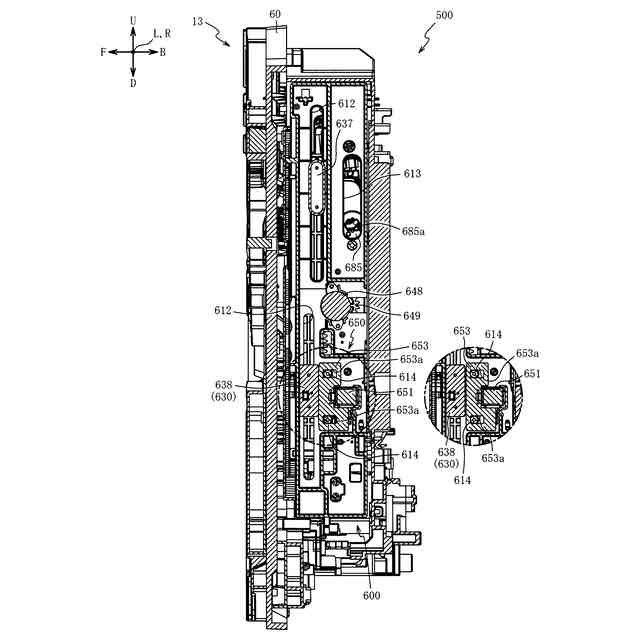

【解決手段】抵抗発生装置650から昇降板部材630に付与される負荷が、昇降板部材630の状態に対応して切替可能とされるので、単一の抵抗発生装置650で、昇降板部材630の移動に複数種類の影響を与えることができる。即ち、抵抗発生装置650を有効活用することができる。なお、抵抗発生装置650の負荷の切替の基準として採用される昇降板部材630の状態の違いとして、配置の違いを採用しても良いし、動作態様の違いを採用しても良い。
【選択図】図65

特許請求の範囲【請求項１】
移動可能な移動手段と、その移動手段に負荷を付与可能な負荷付与手段と、を備え、
その負荷付与手段は、前記移動手段の状態に対応して、付与する負荷を切替可能とされることを特徴とする遊技機。
続きを表示（約 240 文字）【請求項２】
前記負荷付与手段は、前記移動手段の移動方向に対向する方向に負荷を付与する対向状態と、前記移動手段の移動方向と交差する方向に負荷を付与する交差状態と、で付与する負荷を切替可能とされることを特徴とする請求項１記載の遊技機。
【請求項３】
前記負荷付与手段は、前記移動手段の移動方向と交差する方向に移動可能な負荷付与移動手段を備え、
その負荷付与移動手段は、前記移動手段と当接可能に構成されることを特徴とする請求項１又は２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機などの遊技機に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
パチンコ機等の遊技機において、昇降変位する移動手段の移動を規制可能な位置まで移動可能に構成される規制手段（負荷付与手段）を備える遊技機がある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５４８５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来の遊技機では、負荷付与手段を有効活用するという観点から改良の余地があるという問題点があった。本発明は、上記例示した問題点を解決するためになされたものであり、負荷付与手段を有効活用することができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
この目的を達成するために請求項１記載の遊技機は、移動可能な移動手段と、その移動手段に負荷を付与可能な負荷付与手段と、を備え、その負荷付与手段は、前記移動手段の状態に対応して、付与する負荷を切替可能とされる。
【０００６】
請求項２記載の遊技機は、請求項１記載の遊技機において、前記負荷付与手段は、前記移動手段の移動方向に対向する方向に負荷を付与する対向状態と、前記移動手段の移動方向と交差する方向に負荷を付与する交差状態と、で付与する負荷を切替可能とされる。
【０００７】
請求項３記載の遊技機は、請求項１又は２に記載の遊技機において、前記負荷付与手段は、前記移動手段の移動方向と交差する方向に移動可能な負荷付与移動手段を備え、その負荷付与移動手段は、前記移動手段と当接可能に構成される。
【発明の効果】
【０００８】
請求項１記載の遊技機によれば、負荷付与手段を有効活用することができる。
【０００９】
請求項２記載の遊技機によれば、請求項１記載の遊技機の奏する効果に加え、移動手段の移動経路に対する負荷付与手段の配置を変えることで、負荷付与手段から移動手段に付与される負荷を切り替えることができるので、負荷の切り替えのための複雑な形状を不要とし、負荷付与手段を簡易に構成することができる。
【００１０】
請求項３記載の遊技機によれば、請求項１又は２に記載の遊技機の奏する効果に加え、負荷付与移動手段が、直線的な動作（直動）により移動手段の移動経路に対する出没を実行するよう構成することができるので、負荷付与手段から移動手段に付与される負荷の態様を切り替えるために負荷付与移動手段に要求される移動幅を小さくすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
