公開番号2025094044
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025042112,2024011567
出願日2025-03-17,2019-08-13
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人真明センチュリー
主分類A63F 7/02 20060101AFI20250617BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣を向上できる遊技機を提供すること。
【解決手段】第2入球手段へと遊技球が入球可能な第1位置と、第2入球手段へと遊技球が入球困難な第2位置とに変位可能な変位手段が設けられている。判別手段による判別の結果が特定の判別結果であったことに基づいて発生する特定遊技状態において所定条件が成立したことに基づいて変位手段を第2位置から第1位置に変位させ、第1変位制御によって変位手段が第1位置に位置している状況において第2条件が成立したことに基づいて変位手段を第1位置から第2位置に変位させる。第1入球手段へと遊技球が入球した場合に、予め定められている所定価値が遊技者に付与される。判別が実行されたことに基づく第1態様と、特定遊技状態が発生したことに基づく第2態様と、第2入球手段への所定の入球に基づく第3態様とが少なくとも発生し得る。これにより、遊技の興趣を向上できる。
【選択図】図1
特許請求の範囲【請求項１】
遊技球を遊技領域へと発射可能な発射手段と、
その発射手段によって発射された遊技球が入球可能な第１入球手段と、
その第１入球手段に遊技球が入球したことに基づいて成立し得る所定条件が成立した場
合に所定情報を取得可能な取得手段と、
その取得手段によって取得された前記所定情報を記憶可能な記憶手段と、
第１実行条件が成立した場合に前記記憶手段に記憶されている前記所定情報に基づいて
判別を実行可能な判別手段と、を有した遊技機において、
その判別手段による前記判別の結果が特定の判別結果であったことに基づいて特定遊技
状態を発生させることが可能な手段と、
前記発射手段によって発射された遊技球が入球可能であって、前記第１入球手段とは異
なる第２入球手段と、
その第２入球手段へと遊技球を入球させることが可能な第１位置と、その第１位置より
も前記第２入球手段へと遊技球を入球させることが困難な第２位置とに変位可能な変位手
段と、
前記第２位置に位置している前記変位手段を前記第１位置へと変位させる第１変位制御
と、前記第１位置に位置している前記変位手段を前記第２位置へと変位させる第２変位制
御と、を少なくとも実行可能な変位制御手段と、を有し、
前記変位制御手段は、前記特定遊技状態において成立し得る第１条件が成立したことに
基づいて前記第１変位制御を実行し、前記第１変位制御によって前記変位手段が前記第１
位置に位置している状況において成立し得る第２条件が成立したことに基づいて前記第２
変位制御を実行するように構成され、
前記遊技機は、
少なくとも前記第１入球手段へと遊技球が入球した場合に、予め定められている所定価
値が遊技者に付与されるように構成され、
前記判別手段による前記判別が実行されたことに基づく第１態様と、前記特定遊技状態
が発生したことに基づく第２態様と、前記第２入球手段への所定の入球に基づく第３態様
とが少なくとも発生し得るように構成されていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機に代表される遊技機に関するものである。
続きを表示（約 8,800 文字）【背景技術】
【０００２】
パチンコ機等の遊技機には、実行される変動演出の内容に応じて、抽選結果が当たり当
選していることを遊技者に示唆することにより遊技者の遊技に対する興趣向上を図ってい
るものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３４５９０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような遊技機においては、更なる遊技の興趣向上が望まれている。
【０００５】
本発明は、遊技の興趣を向上させることができる遊技機を提供することを目的としてい
る。
【課題を解決するための手段】
【０００６】
この目的を達成するために本発明の遊技機は、遊技球を遊技領域へと発射可能な発射手
段と、その発射手段によって発射された遊技球が入球可能な第１入球手段と、その第１入
球手段に遊技球が入球したことに基づいて成立し得る所定条件が成立した場合に所定情報
を取得可能な取得手段と、その取得手段によって取得された前記所定情報を記憶可能な記
憶手段と、第１実行条件が成立した場合に前記記憶手段に記憶されている前記所定情報に
基づいて判別を実行可能な判別手段と、を有し、その判別手段による前記判別の結果が特
定の判別結果であったことに基づいて特定遊技状態を発生させることが可能な手段と、前
記発射手段によって発射された遊技球が入球可能であって、前記第１入球手段とは異なる
第２入球手段と、その第２入球手段へと遊技球を入球させることが可能な第１位置と、そ
の第１位置よりも前記第２入球手段へと遊技球を入球させることが困難な第２位置とに変
位可能な変位手段と、前記第２位置に位置している前記変位手段を前記第１位置へと変位
させる第１変位制御と、前記第１位置に位置している前記変位手段を前記第２位置へと変
位させる第２変位制御と、を少なくとも実行可能な変位制御手段と、を有し、前記変位制
御手段は、前記特定遊技状態において成立し得る第１条件が成立したことに基づいて前記
第１変位制御を実行し、前記第１変位制御によって前記変位手段が前記第１位置に位置し
ている状況において成立し得る第２条件が成立したことに基づいて前記第２変位制御を実
行するように構成され、前記遊技機は、少なくとも前記第１入球手段へと遊技球が入球し
た場合に、予め定められている所定価値が遊技者に付与されるように構成され、前記判別
手段による前記判別が実行されたことに基づく第１態様と、前記特定遊技状態が発生した
ことに基づく第２態様と、前記第２入球手段への所定の入球に基づく第３態様とが少なく
とも発生し得るように構成されている。
【発明の効果】
【０００７】
本発明の遊技機によれば、遊技球を遊技領域へと発射可能な発射手段と、その発射手段
によって発射された遊技球が入球可能な第１入球手段と、その第１入球手段に遊技球が入
球したことに基づいて成立し得る所定条件が成立した場合に所定情報を取得可能な取得手
段と、その取得手段によって取得された前記所定情報を記憶可能な記憶手段と、第１実行
条件が成立した場合に前記記憶手段に記憶されている前記所定情報に基づいて判別を実行
可能な判別手段と、を有し、その判別手段による前記判別の結果が特定の判別結果であっ
たことに基づいて特定遊技状態を発生させることが可能な手段と、前記発射手段によって
発射された遊技球が入球可能であって、前記第１入球手段とは異なる第２入球手段と、そ
の第２入球手段へと遊技球を入球させることが可能な第１位置と、その第１位置よりも前
記第２入球手段へと遊技球を入球させることが困難な第２位置とに変位可能な変位手段と
、前記第２位置に位置している前記変位手段を前記第１位置へと変位させる第１変位制御
と、前記第１位置に位置している前記変位手段を前記第２位置へと変位させる第２変位制
御と、を少なくとも実行可能な変位制御手段と、を有し、前記変位制御手段は、前記特定
遊技状態において成立し得る第１条件が成立したことに基づいて前記第１変位制御を実行
し、前記第１変位制御によって前記変位手段が前記第１位置に位置している状況において
成立し得る第２条件が成立したことに基づいて前記第２変位制御を実行するように構成さ
れ、前記遊技機は、少なくとも前記第１入球手段へと遊技球が入球した場合に、予め定め
られている所定価値が遊技者に付与されるように構成され、前記判別手段による前記判別
が実行されたことに基づく第１態様と、前記特定遊技状態が発生したことに基づく第２態
様と、前記第２入球手段への所定の入球に基づく第３態様とが少なくとも発生し得るよう
に構成されている。
【０００８】
よって、遊技の興趣を向上することができるという効果がある。
【図面の簡単な説明】
【０００９】

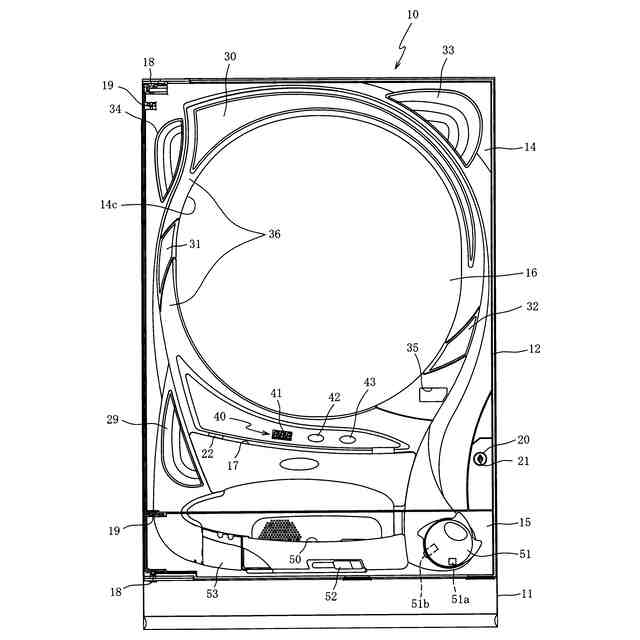

第１実施形態におけるパチンコ機の正面図である。

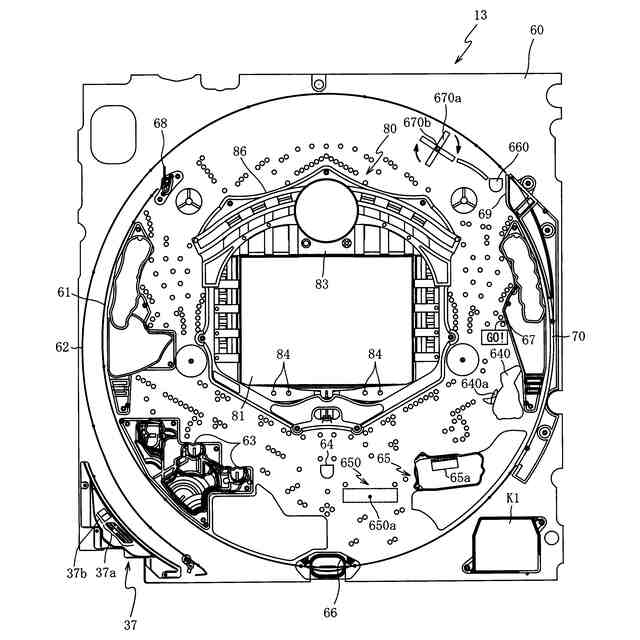

第１実施形態におけるパチンコ機の遊技盤の正面図である。

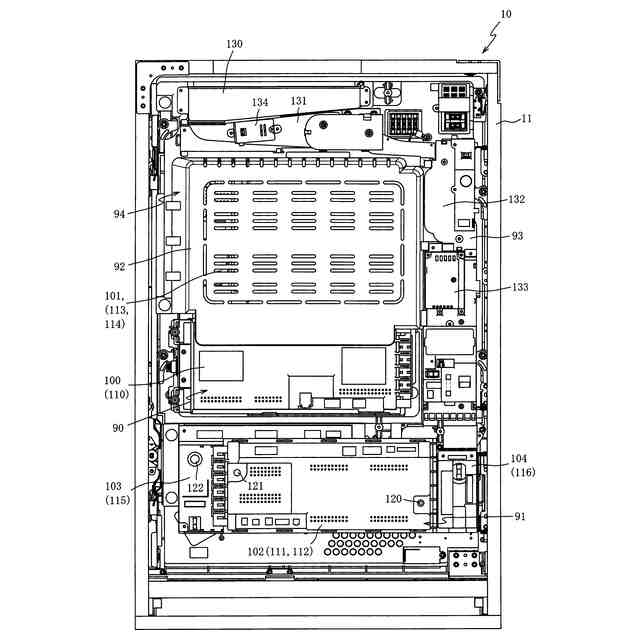

第１実施形態におけるパチンコ機の背面図である。

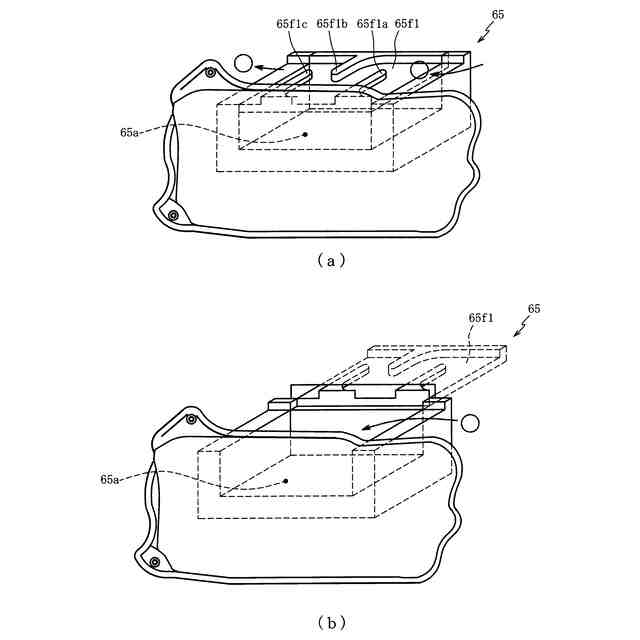

（ａ）は、開閉扉が閉鎖された状態における右可変入賞装置の正面斜視図であり、（ｂ）は、開閉扉が開放された状態における右可変入賞装置の正面斜視図である。

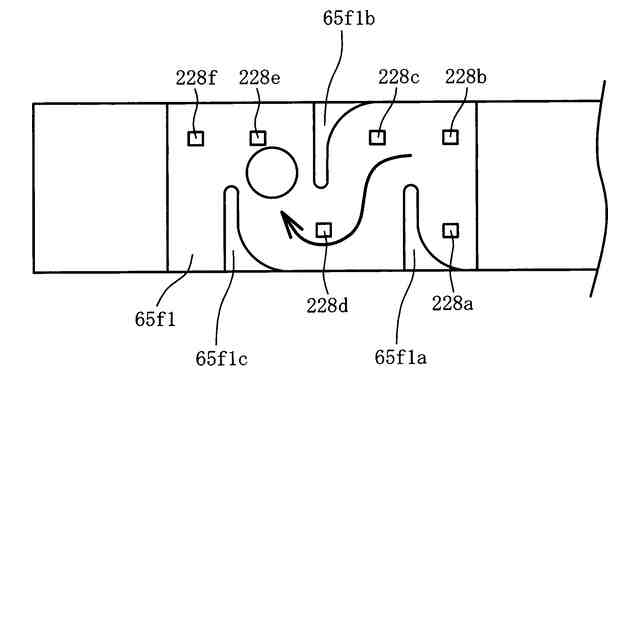

第１実施形態における右可変入賞装置の上面図である。

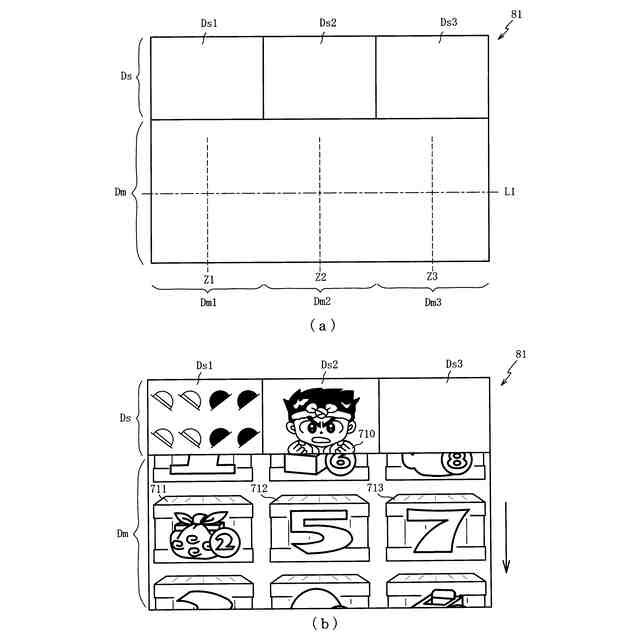

（ａ）は、表示画面の領域区分設定と有効ライン設定とを模式的に示した図であり、（ｂ）は、実際の表示画面を例示した図である。

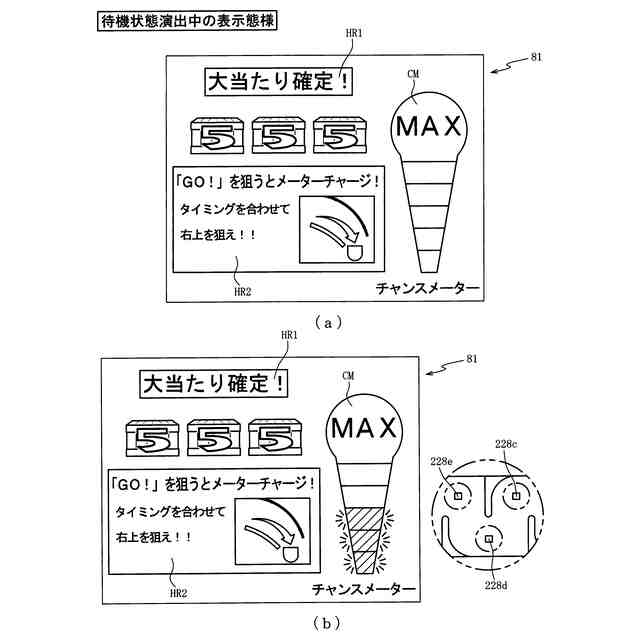

（ａ），（ｂ）は、大当たり待機状態において実行される待機状態演出の表示態様の一例を示した図である。以下に、本発明の遊技機に加えて上述した実施形態に含まれる各種発明の概念を示す
第１実施形態におけるパチンコ機の電気的構成を示すブロック図である。

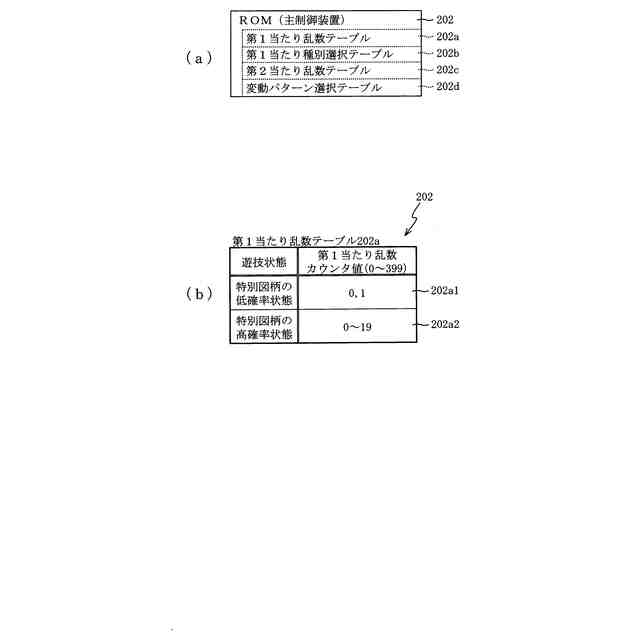

（ａ）は、第１実施形態における主制御装置のＲＯＭの構成を示したブロック図であり、（ｂ）は、第１実施形態における主制御装置のＲＯＭに設定された第１当たり乱数テーブルの規定内容を模式的に示した図である。
（ａ）は、第１実施形態における主制御装置のＲＯＭに設定された第１当たり種別選択テーブルの規定内容を模式的に示した図であり、（ｂ）は、第１実施形態における主制御装置のＲＯＭに設定された第２当たり乱数テーブルの規定内容を模式的に示した図である。
（ａ）は、第１実施形態における主制御装置のＲＯＭに設定された変動パターン選択テーブルの構成を示したブロック図であり、（ｂ）は、第１実施形態における大当たり用変動パターンテーブルの規定内容を模式的に示した図であり、（ｃ）は、第１実施形態における外れ用（通常）変動パターンテーブルの規定内容を模式的に示した図であり、（ｄ）は、第１実施形態における外れ用（確変）変動パターンテーブルの規定内容を模式的に示した図である。
第１実施形態における各種カウンタの構成を模式的に示した図である。
第１実施形態における主制御装置のＲＡＭの構成を示したブロック図である。
（ａ）は第１実施形態における音声ランプ制御装置のＲＯＭの構成を示したブロック図であり、（ｂ）は、第１実施形態における音声ランプ制御装置のＲＡＭの構成を示したブロック図である。
第１実施形態における表示制御装置の電気的構成を示すブロック図である。
（ａ）～（ｃ）は、電源投入時画像を説明する説明図である。
（ａ）は、背面Ａを説明する説明図であり、（ｂ）は、背面Ｂを説明する説明図である。
第１実施形態における表示データテーブルの一例を模式的に示した図である。
第１実施形態における転送データテーブルの一例を模式的に示した図である。
第１実施形態における描画リストの一例を模式的に示した図である。
第１実施形態における主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される特別図柄変動処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される特別図柄変動開始処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される先読み処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される普通図柄変動処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行されるスルーゲート通過処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行されるＮＭＩ割込処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される大当たり開始処理を示すフローチャートである。
第１実施形態における主制御装置内のＭＰＵにより実行される大当たり制御処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行される演出更新処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行される当たり関連処理を示すフローチャートである。
第１実施形態における音声ランプ制御装置内のＭＰＵにより実行される変動表示設定処理を示すフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行されるブート処理を示すフローチャートである。
（ａ）は、第１実施形態における表示制御装置内のＭＰＵにより実行されるコマンド割込処理を示すフローチャートであり、（ｂ）は、第１実施形態における表示制御装置内のＭＰＵにより実行されるＶ割込処理を示すフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行されるコマンド判定処理を示すフローチャートである。
（ａ）は、第１実施形態における表示制御装置内のＭＰＵにより実行される変動パターンコマンド処理を示すフローチャートであり、（ｂ）は、第１実施形態における表示制御装置内のＭＰＵにより実行される停止種別コマンド処理を示すフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行される待機状態コマンド処理を示すフローチャートである。
（ａ）は、第１実施形態における表示制御装置内のＭＰＵにより実行されるオープニングコマンド処理を示すフローチャートであり、（ｂ）は、第１実施形態における表示制御装置内のＭＰＵにより実行されるラウンド数コマンド処理を示したフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行されるエンディングコマンド処理を示すフローチャートである。
（ａ）は、第１実施形態における表示制御装置内のＭＰＵにより実行される背面画像変更コマンド処理を示すフローチャートであり、（ｂ）は、第１実施形態における表示制御装置内のＭＰＵにより実行されるエラーコマンド処理を示したフローチャートである。
第１実施形態における表示装置内のＭＰＵにより実行される表示設定処理を示したフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行される警告画像設定処理を示したフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行されるポインタ更新処理を示したフローチャートである。
（ａ）は、第１実施形態における表示制御装置内のＭＰＵにより実行される転送設定処理を示したフローチャートであり、（ｂ）は、第１実施形態における表示制御装置内のＭＰＵにより実行される常駐画像転送設定処理を示したフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行される通常画像転送設定処理を示したフローチャートである。
第１実施形態における表示制御装置内のＭＰＵにより実行される描画処理を示したフローチャートである。
第２実施形態におけるパチンコ機の遊技盤の正面図である。
第２実施形態における主制御装置のＲＯＭに設定された第１当たり種別選択テーブルの規定内容を模式的に示した図である。
第２実施形態における主制御装置のＲＡＭの構成を示したブロック図である。
第２実施形態における主制御装置内のＭＰＵにより実行される特別図柄変動処理２を示したフローチャートである。
第２実施形態における主制御装置内のＭＰＵにより実行される立ち上げ処理２を示したフローチャートである。
第２実施形態における主制御装置内のＭＰＵにより実行される大当たり開始処理２を示したフローチャートである。
第２実施形態における主制御装置内のＭＰＵにより実行される大当たり制御処理２を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される当たり関連処理２を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される待機状態コマンド処理を示したフローチャートである。
第３実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、第３実施形態における確変状態中に第２特別図柄の抽選で小当たりとなった場合における表示態様の一例を示した図であり、（ｂ）は、第３実施形態における小当たり状態中の表示態様の一例を示した図である。
（ａ）は、第３実施形態における主制御装置のＲＯＭに設定された第１当たり乱数テーブルの規定内容を模式的に示した図であり、（ｂ）は、第３実施形態における主制御装置のＲＡＭの構成を示したブロック図である。
第３実施形態における主制御装置内のＭＰＵにより実行されるメイン処理３を示したフローチャートである。
第３実施形態における主制御装置内のＭＰＵにより実行される小当たり制御処理を示したフローチャートである。
第３実施形態における音声ランプ制御装置内のＭＰＵにより実行される当たり関連コマンド処理３を示したフローチャートである。
第４実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、第４実施形態において、左作動入賞口が入球可能な状態となっている間における待機状態演出の表示態様の一例を示した図であり、（ｂ）は、第４実施形態において、右作動入賞口が入球可能な状態となっている間における待機状態演出の表示態様の一例を示した図である。
第４実施形態における主制御装置のＲＡＭの構成を示したブロック図である。
第４実施形態における主制御装置内のＭＰＵにより実行される大当たり開始処理４を示したフローチャートである。
第４実施形態における主制御装置内のＭＰＵにより実行される大当たり制御処理４を示したフローチャートである。
第４実施形態における音声ランプ制御装置内のＭＰＵにより実行される当たり関連処理４を示したフローチャートである。
第５実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、第５実施形態における主制御装置のＲＯＭの構成を示したブロック図であり、（ｂ）は、第５実施形態における主制御装置のＲＯＭに設定された第１当たり種別選択テーブルの規定内容を模式的に示した図であり、（ｃ）は、第５実施形態における主制御装置のＲＯＭに設定された期間長選択テーブルの規定内容を模式的に示した図である。
第５実施形態における主制御装置内のＭＰＵにより実行される特別図柄変動処理５を示したフローチャートである。
第５実施形態における主制御装置内のＭＰＵにより実行される大当たり制御処理５を示したフローチャートである。
第５実施形態における主制御装置内のＭＰＵにより実行されるインターバル設定処理を示したフローチャートである。
第５実施形態の変形例におけるパチンコ機の遊技盤の正面図である。
第６実施形態における右可変入賞装置の上面図である。
（ａ），（ｂ）は、第６実施形態におけるスーパーリーチ中の演出態様として、右打ち期待度示唆演出が設定された場合の表示態様の一例を示した図である。
（ａ），（ｂ）は、第６実施形態におけるスーパーリーチ中の演出態様として、右打ち期待度示唆演出が設定された場合の表示態様の一例を示した図である。
（ａ）は、第６実施形態において、特別図柄の抽選で大当たりとなり、且つ、右打ち期待度示唆演出が設定された場合の演出態様の経時変化を模式的に示した図であり、（ｂ）は第６実施形態において、特別図柄の抽選で外れとなり、且つ、右打ち期待度示唆演出が設定された場合の演出態様の経時変化を模式的に示した図である。
（ａ）は、第６実施形態における音声ランプ制御装置のＲＯＭの構成を示したブロック図であり、（ｂ）は、第６実施形態における音声ランプ制御装置のＲＡＭの構成を示したブロック図である。
第６実施形態における音声ランプ制御装置のＲＯＭに設定された演出態様選択テーブルの規定内容を模式的に示した図である。
第６実施形態における音声ランプ制御装置内のＭＰＵにより実行される演出更新処理６を示したフローチャートである。
第６実施形態における音声ランプ制御装置内のＭＰＵにより実行される報知開始判別処理を示したフローチャートである。
第６実施形態における音声ランプ制御装置内のＭＰＵにより実行される変動表示設定処理６を示したフローチャートである。
第６実施形態における音声ランプ制御装置内のＭＰＵにより実行される演出態様選択処理を示したフローチャートである。
第７実施形態におけるパチンコ機の遊技盤の正面図である。
第７実施形態において、左契機大当たりとなった場合の演出態様の経時変化を模式的に示した図である。
（ａ）は、第７実施形態における左契機大当たりのオープニング演出の表示態様の一例を示した図であり、（ｂ）は、左契機大当たりのオープニング演出が終了した後の表示態様の一例を示した図である。
第７実施形態における音声ランプ制御装置のＲＡＭの構成を示したブロック図である。
第７実施形態における音声ランプ制御装置内のＭＰＵにより実行されるメイン処理７を示したフローチャートである。
第７実施形態における音声ランプ制御装置内のＭＰＵにより実行される疑似通常状態演出処理を示したフローチャートである。
第７実施形態における音声ランプ制御装置内のＭＰＵにより実行される当たり関連処理７を示したフローチャートである。
第７実施形態における音声ランプ制御装置内のＭＰＵにより実行される待機状態コマンド処理７を示したフローチャートである。
第７実施形態における音声ランプ制御装置内のＭＰＵにより実行されるオープニングコマンド処理を示したフローチャートである。
第１制御例におけるパチンコ機の正面図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
以下、本発明の第１実施形態について、添付図面を参照して説明する。図１は、第１実
施形態におけるパチンコ機１０の正面図であり、図２はパチンコ機１０の遊技盤１３の正
面図であり、図３はパチンコ機１０の背面図である。
（【００１１】以降は省略されています）
