公開番号2025095030
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210786
出願日2023-12-14
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類H10K 59/123 20230101AFI20250619BHJP()
要約【課題】開口率を高め。光の利用効率を高める。
【解決手段】基板102と、共通電極133と、画素電極131と、有機層132と、反射電極181と、反射電極181と画素電極133との間の層に設けられ、コンタクトホールCt3を有する絶縁層210、212、214と、コンタクトホールCt1の内部に設けられ、反射電極181と画素電極131とを互いに接続する接続部材163と、反射電極181に対して画素電極131と反対側の層に設けられ、コンタクトホールCt2を有する絶縁層204、207と、コンタクトホールCt2の内部に設けられ、反射電極181に電気的に接続する接続部材162と、を有し、接続部材163の径a3は、接続部材162の径a2よりも小さい。
【選択図】図5
特許請求の範囲【請求項１】
基板と、
共通電極と、
前記基板および前記共通電極の間に設けられた画素電極と、
前記画素電極および前記共通電極の間に設けられた発光層と、
前記基板および画素電極の間に設けられた反射電極と、
前記反射電極と前記画素電極との間の層に設けられ、第１コンタクトホールを有する第１絶縁層と、
前記第１コンタクトホールの内部に設けられ、前記反射電極と前記画素電極とを互いに電気的に接続する第１接続部材と、
前記反射電極に対して前記画素電極と反対側の層に設けられ、第２コンタクトホールを有する第２絶縁層と、
前記第２コンタクトホールの内部に設けられ、前記反射電極に電気的に接続される第２接続部材と、
を有し、
平面視で前記第１接続部材の径は、前記第２接続部材の径よりも小さい
電気光学装置。
続きを表示（約 1,600 文字）【請求項２】
前記第１絶縁層は、前記第２絶縁層よりも薄い
請求項１に記載の電気光学装置。
【請求項３】
前記画素電極と前記発光層との間に設けられ、平面視で前記画素電極に含まれる開口領域で開口する第３絶縁層を有し、
前記開口領域において前記画素電極と前記発光層とが接し、
平面視で前記第１コンタクトホールは、前記開口領域外に設けられる
請求項２に記載の電気光学装置。
【請求項４】
前記基板と前記反射電極との間に設けられ、前記反射電極とともに前記第２絶属層を挟む第１メタル電極を含み、
前記反射電極は、前記第１メタル電極に前記第２接続部材を介して電気的に接続され、
平面視で前記反射電極が設けられた領域は、前記第１メタル電極が設けられた領域に含まれる
請求項３に記載の電気光学装置。
【請求項５】
前記第１メタル電極と同層からなる第１検査電極を含み、
前記第２絶縁層は、
前記第１メタル電極および前記第１検査電極からみて、第４絶縁層および第５絶縁層が順に設けられた積層絶縁層であって、平面視で前記第１検査電極の一部の領域である開孔部において、前記第４絶縁層が開孔し、前記開孔部に第６絶像層が充填された
請求項４に記載の電気光学装置。
【請求項６】
前記第１メタル電極と同層からなる第１接続電極と、
前記反射電極と同層からなる第２接続電極と、
前記画素電極と同層からなり、前記共通電極に電気的に接続された第３接続電極と、
を含み、
前記第３接続電極は、前記第１絶縁層に設けられた第３コンタクトホールを介して前記第２接続電極に電気的に接続され、
前記第２接続電極は、前記第５絶縁層および前記第４絶縁層に設けられた第４コンタクトホールを介して前記第１接続電極に電気的に接続される
請求項５に記載の電気光学装置。
【請求項７】
前記基板と反射電極との間に設けられた第２メタル電極と、
前記反射電極と同層からなる第４接続電極と、
前記第２メタル電極と前記第４接続電極の間に設けられる第２検査電極と、
を含み、
前記第２絶縁層は、
前記第２メタル電極からみて、第７絶縁層、第８絶縁層および第９絶縁層が順に設けられた積層絶縁層であり、
前記第４接続電極は、前記第９絶縁層に設けられた第５コンタクトホールを介して第２検査電極に電気的に接続され、
前記第２検査電極は、前記第７絶縁層に設けられた第６コンタクトホールを介して第２メタル電極に電気的に接続される
請求項３に記載の電気光学装置。
【請求項８】
前記第２メタル電極と同層からなる第６接続電極と、
前記第２検査電極と同層からなる第７接続電極と、
前記反射電極と同層からなる第８接続電極と、
前記画素電極と同層からなり、前記共通電極に電気的に接続された第９接続電極と、
を含み、
前記第９接続電極は、前記第１絶縁層に設けられた第７コンタクトホールを介して前記第８接続電極に電気的に接続され、
前記第８接続電極は、前記第９絶縁層に設けられた第８コンタクトホールを介して前記第７接続電極に電気的に接続され、
前記第７接続電極は、前記第７絶縁層に設けられた第９コンタクトホールを介して前記第６接続電極に電気的に接続される
請求項７に記載の電気光学装置。
【請求項９】
前記反射電極および前記第１接続部材は互いに異なる材料で構成される
請求項１に記載の電気光学装置。
【請求項１０】
請求項１乃至９のいずれかに記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、有機発光ダイオード（Organic Light Emitting Diode、以下「ＯＬＥＤ」という）素子などの発光素子を用いた電気光学装置が各種提案されている。電気光学装置では、走査線とデータ線との交差に対応して、上記発光素子や、電流を供給して発光素子を駆動するトランジスターなどを含む画素部が、表示すべき画像の画素に対応して設けられる。
【０００３】
電気光学装置の高精細化および小型化が進行すると、発光素子における光の利用効率が低下するので、画素を構成する副画素において、光共振構造がされる技術が提案されている（例えば、特許文献１参照）。
【０００４】
具体的には、当該共通電極と第１光学距離だけ離隔して設けられた反射層と、共通電極と反射層との間に設けられた画素電極と、共通電極と画素電極との間に設けられた発光層と、画素電極と反射層との間に設けられた光学距離調整層とが設けられる。そして、副画素の色の波長に応じて、光学距離調整層の厚さを調整することで、発光層から発せられた光が共通電極と反射層との間で往復し、当該距離に応じた波長の光が強められて共通電極から出射する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１１５２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記技術では、反射層の下層に設けられるコンタクトホールによって、当該反射層に凹凸が生じ、当該反射層に入射した光が当該反射層で乱反射する。このため、光の利用効率が低下する、という課題がある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示の一態様に係る電気光学装置は、基板と、共通電極と、前記基板および前記共通電極の間に設けられた画素電極と、前記画素電極および共通電極の間に設けられた発光層と、前記基板および画素電極の間に設けられた反射電極と、前記反射電極と前記画素電極との間の層に設けられ、第１コンタクトホールを有する第１絶縁層と、前記第１コンタクトホールの内部に設けられ、前記反射電極と前記画素電極とを互いに電気的に接続する第１接続部材と、前記反射電極に対して前記画素電極と反対側の層に設けられ、第２コンタクトホールを有する第２絶縁層と、前記第２コンタクトホールの内部に設けられ、前記反射電極に電気的に接続される第２接続部材と、を有し、平面視で前記第１接続部材の径は、前記第２接続部材の径よりも小さい。
【図面の簡単な説明】
【０００８】

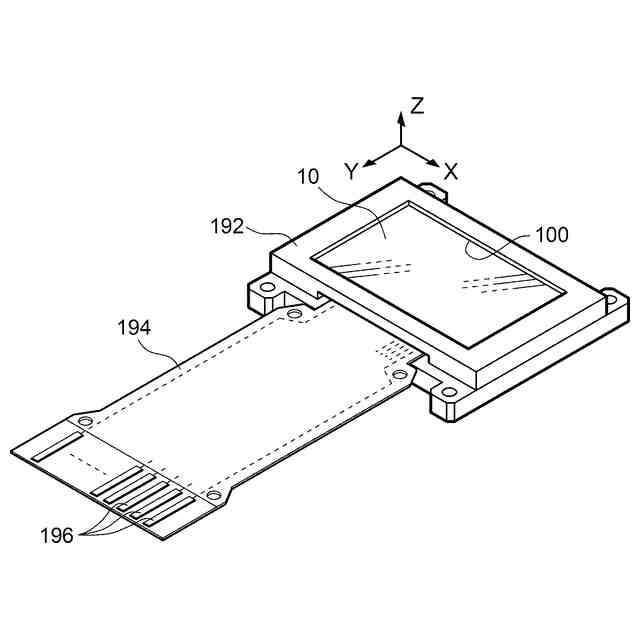

第１実施形態に係る電気光学装置の構成を示す斜視図である。

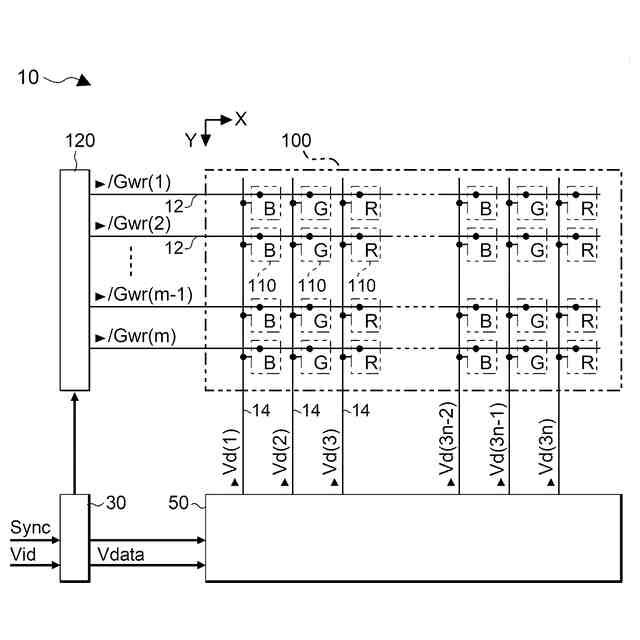

電気光学装置の電気的な構成を示すブロック図である。

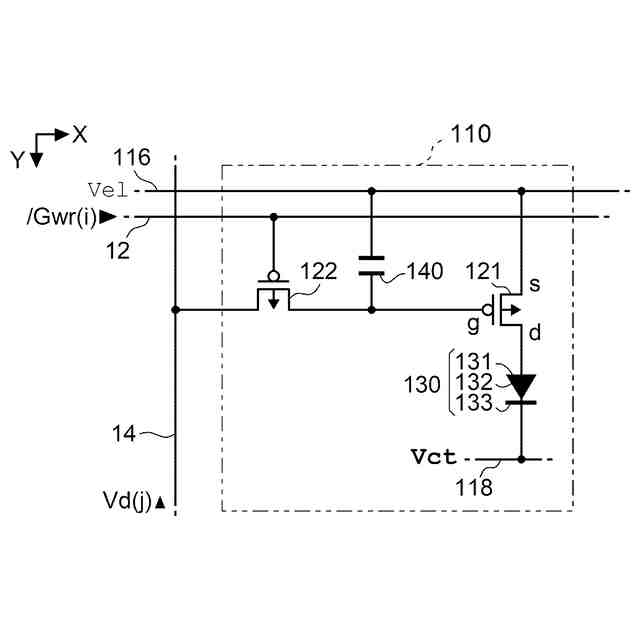

電気光学装置における画素部の回路図である。

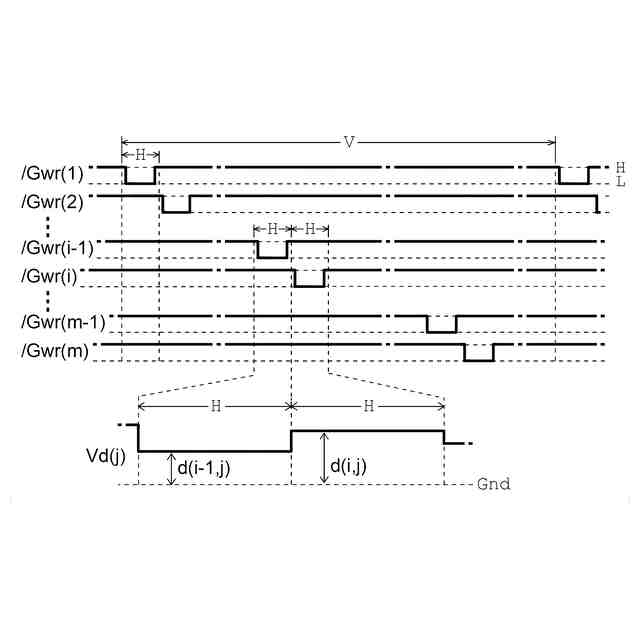

電気光学装置の動作を示すタイミングチャートである。
電気光学装置の要部断面図である。

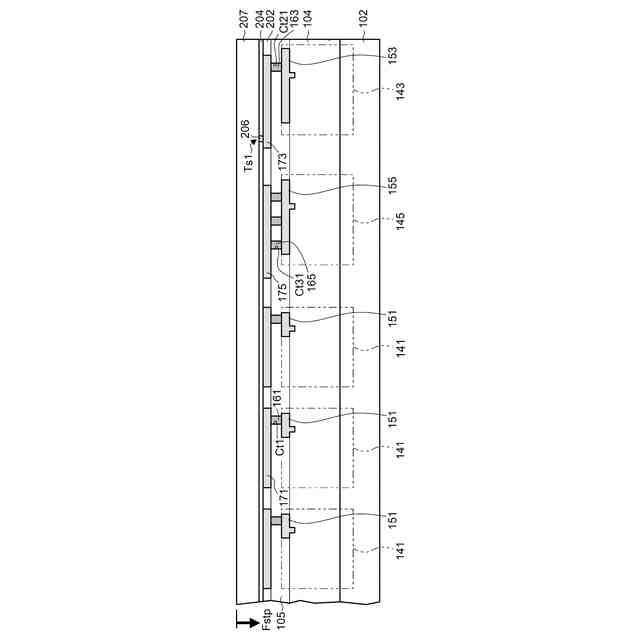

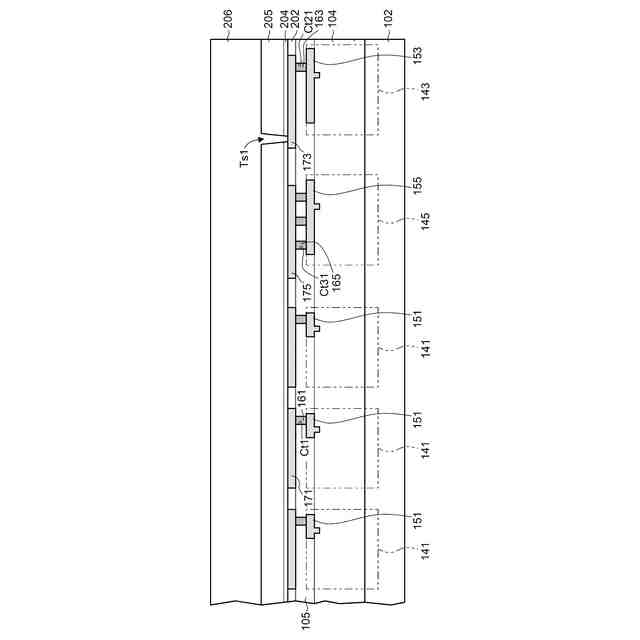

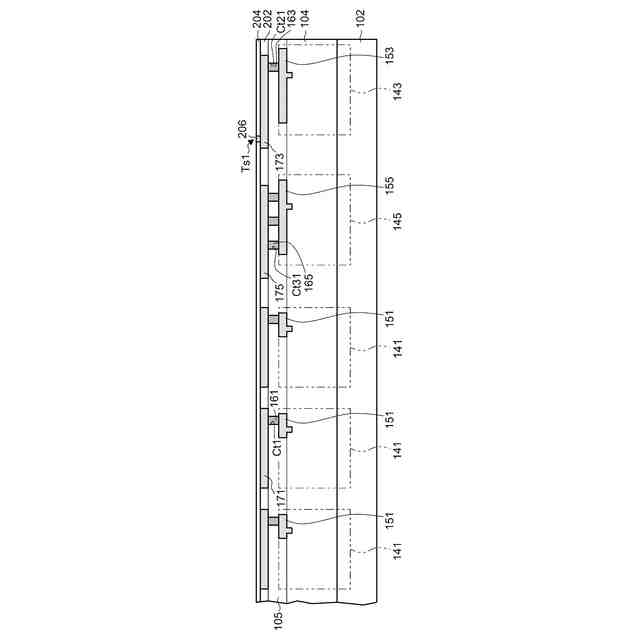

電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の画素部を示す図である。
第２実施形態に係る電気光学装置の要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置の製造プロセスを示す要部断面図である。
電気光学装置を適用したヘッドマウントディスプレイを示す斜視図である。
ヘッドマウントディスプレイの光学構成を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る電気光学装置について図面を参照して説明する。なお、各図において、各部の寸法および縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られるものではない。
【００１０】
図１は、第１実施形態に係る電気光学装置１０を示す斜視図であり、図２は、電気光学装置１０の電気的な構成を示すブロック図である。
（【００１１】以降は省略されています）
