公開番号2025096449
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063712,2020154390
出願日2025-04-08,2020-09-15
発明の名称吐水装置
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47K 3/20 20060101AFI20250619BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】使用者が望む吐水を実現して吐水の品位を向上させることができる吐水装置を提供する。
【解決手段】浴槽水(浴槽の水)を循環させて圧送するポンプ3と、ポンプ3の下流に接続される第1流路41(流路)と、前記第1流路41を流れる浴槽水を第2流路42および第3流路43(複数の流路)のうちの選択された1以上の流路に流入させる第1選択弁51(選択弁)と、第2流路42および第3流路43に設けられ、流路の流量を調整する第1流量調整弁61(流量調整弁)および第2流量調整弁62(流量調整弁)と、を有する。
【選択図】図2

特許請求の範囲【請求項１】
浴槽の水を循環させて圧送するポンプと、
前記ポンプの下流に接続される流路と、
前記流路を流れる前記浴槽の水を複数の流路のうちの選択された１以上の流路に流入させる選択弁と、
前記複数の流路に設けられ、前記流路の流量を調整する流量調整弁と、を有する吐水装置。
続きを表示（約 510 文字）【請求項２】
前記１以上の流路は、２つの流路であり、
前記流量調整弁は、前記２つの流路のそれぞれに設けられている請求項１に記載の吐水装置。
【請求項３】
前記流路は、第１流路であり、
前記選択弁は、第１選択弁であり、
前記第１選択弁は、前記第１流路を流れる前記浴槽の水を第２流路および第３流路のうちの選択された１以上の流路に流入させるように構成され、
前記第２流路の下流には、前記第２流路を流れる前記浴槽の水を第４流路および第５流路のうちの選択された１以上の流路に流入させる第２選択弁が設けられ、
前記２つの流路は、前記第４流路および前記第５流路である請求項２に記載の吐水装置。
【請求項４】
前記第３流路の下流には、前記第３流路を流れる前記浴槽の水を第６流路および第７流路のうちの選択された１以上の流路に流入させる第３選択弁が設けられている請求項３に記載の吐水装置。
【請求項５】
前記複数の流路のそれぞれは、前記浴槽で入浴する入浴者の体の部位に向かって吐水する吐水口に接続されている請求項１から４のいずれか一項に記載の吐水装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、吐水装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、浴槽の水を循環させて入浴者の肩や腰などの複数の部位それぞれにかけてマッサージ効果を与える吐水装置が知られている（例えば、特許文献１参照）。本明細書における「水」は、冷水および温水（湯）を含む用語として用いられる。このような吐水装置は、１つのポンプから入浴者の肩への吐水と、腰への吐水とを行う場合、ポンプの下流の流路を肩への吐水の流路と腰への吐水の流路とに分岐し、分岐した流路それぞれに流路の開閉を行う弁を設けている。肩への吐水のみを行う場合には、肩の流路の弁を開放して腰の流路の弁を閉鎖し、腰への吐水のみを行う場合には、腰の流路の弁を開放して、肩の流路の弁を閉鎖し、肩、腰両方への吐水を行う場合には、肩の流路の弁および腰の流路の弁の両方を開放している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８１６６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような吐水装置では、肩および腰の両方の吐水を行っているときに、いずれか一方のみ（例えば、肩のみ）の吐水に切り替える場合、一方（肩）の流路の弁はそのまま開放した状態とし、他方（腰）の流路の弁を閉鎖している。このため、他方の流路の弁を閉鎖した際に、一方の流路に多くの浴槽水が流入する。これにより、一方の流路からの吐水量が増量してしまい使用者が違和感を覚えることがある。
【０００５】
このような吐水装置では、吐水量の調整を行う場合、ポンプの出力を調整している。しかしながら、肩および腰の両方の吐水を行っている場合には、両方の流路の弁が開放されているため、いずれか一方のみの吐水量を調整することができない。これにより、使用者が望む吐水を実現できないことがある。
【０００６】
本開示は、使用者が望む吐水を実現して吐水の品位を向上させることができる吐水装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本開示に係る吐水装置は、浴槽の水を循環させて圧送するポンプと、前記ポンプの下流に接続される流路と、前記流路を流れる前記浴槽の水を複数の流路のうちの選択された１以上の流路に流入させる選択弁と、前記複数の流路に設けられ、前記流路の流量を調整する流量調整弁と、を有する。
【図面の簡単な説明】
【０００８】

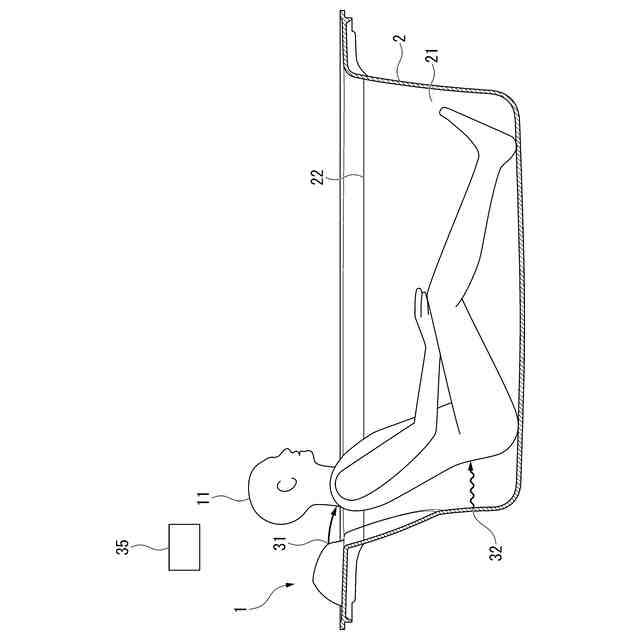

第１実施形態による吐水装置を示す図である。

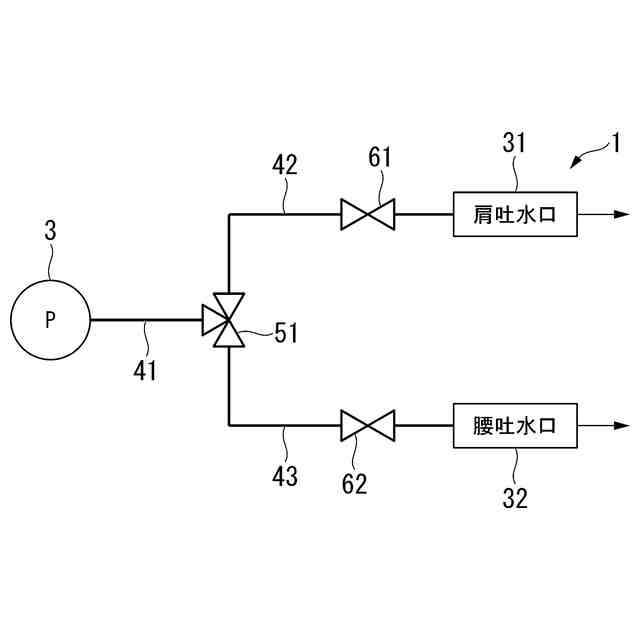

第１実施形態による吐水装置を示す模式図である。

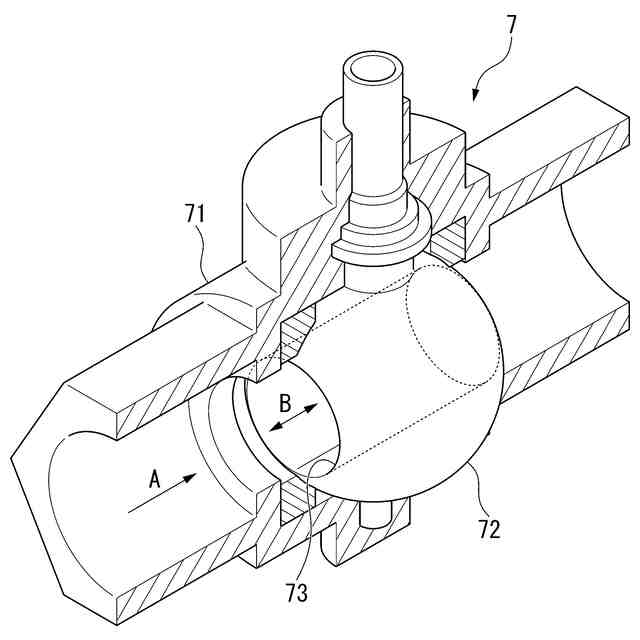

開放状態のボール弁を示す斜視図である。

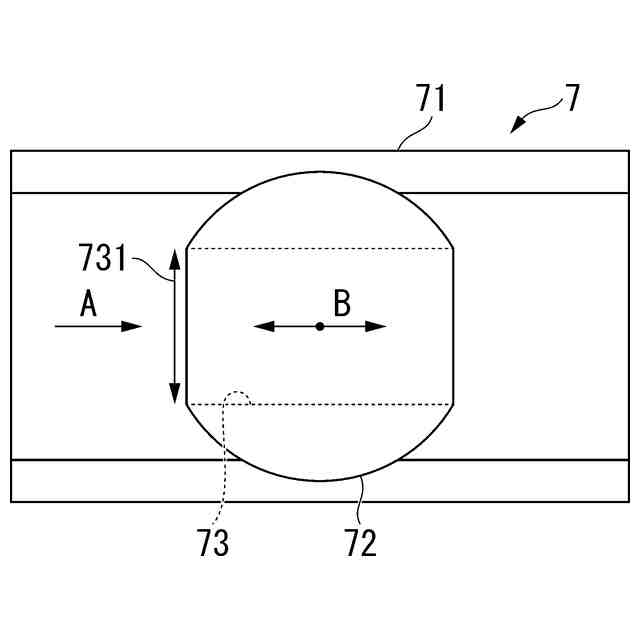

開放状態のボール弁を示す図である。

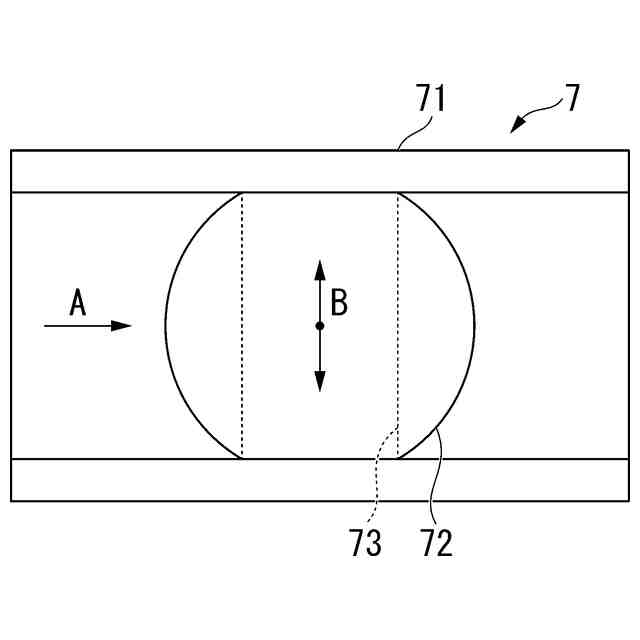

閉鎖状態のボール弁を示す図である。

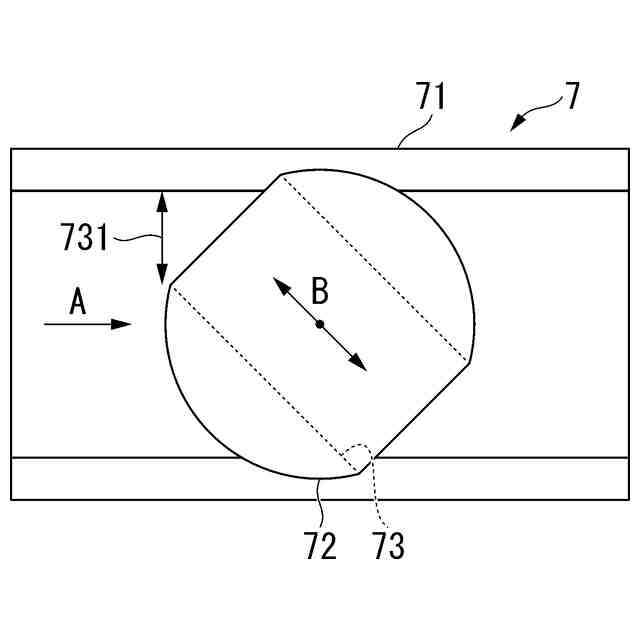

開放少量状態のボール弁を示す図である。

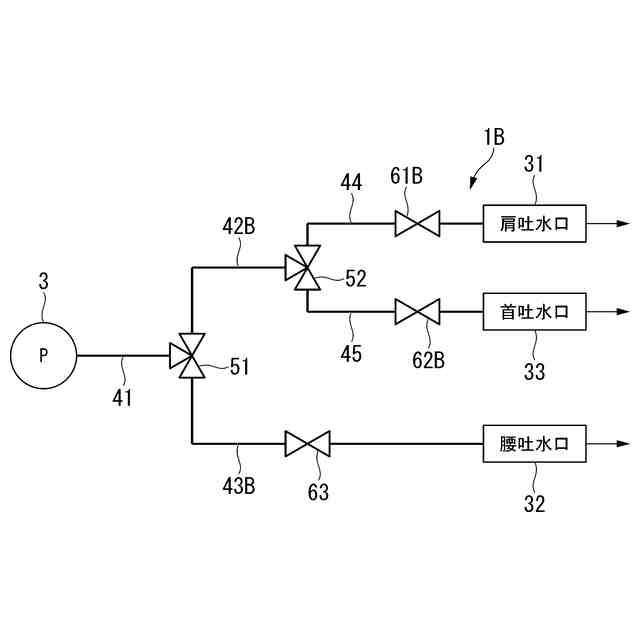

第２実施形態による吐水装置を示す模式図である。

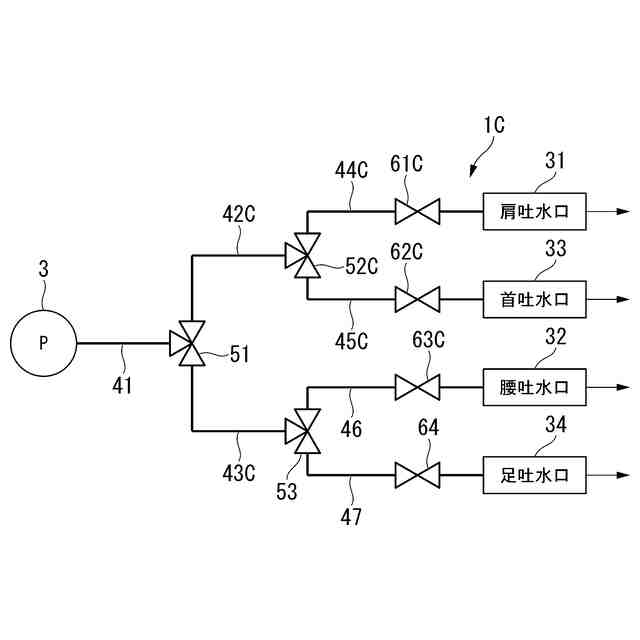

第３実施形態による吐水装置を示す模式図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１に示すように、第１実施形態による吐水装置１は、浴槽２に設置され、浴槽２に溜められている水を循環させて入浴者１１の肩および腰に吐水するように構成されている。
以下では、浴槽２に溜められ、吐水装置１によって入浴者１１にかけられる水を「浴槽水２１」と表記する。吐水装置１は、浴槽水２１を入浴者１１の肩に吐水する肩吐水口３１と、入浴者１１の腰に吐水する腰吐水口３２と、を有している。肩吐水口３１は、浴槽２の水位２２よりも上方に位置している。腰吐水口３２は、浴槽２の水位２２よりも下方に位置している。肩吐水口３１は、横方向に延びるスリット状に形成され、浴槽水２１を膜状に吐水する。腰吐水口３２は、丸孔状に形成され、浴槽水２１を線状に噴射する。腰吐水口３２は、複数設けられていてもよい。以下では、肩吐水口３１からの吐水を「肩吐水」とし、腰吐水口３２からの吐水を「腰吐水」と称することがある。
【００１０】
図２に示すように、吐水装置１は、浴槽水２１を圧送するポンプ３と、ポンプ３の下流に接続される第１流路４１と、第１流路４１の下流に接続された第１選択弁５１と、第１選択弁５１の下流に接続され、第１選択弁５１を介して分岐する第２流路４２および第３流路４３と、第２流路４２に設けられる第１流量調整弁６１と、第３流路４３に設けられる第２流量調整弁６２と、ポンプ３、第１選択弁５１、第１流量調整弁６１および第２流量調整弁６２を制御する制御部３５と、を有している。第２流路４２は、肩吐水口３１に接続されている。第３流路４３は、腰吐水口３２に接続されている。第１流路４１－第３流路４３はいずれも管体である。
（【００１１】以降は省略されています）
