発明の名称改装用開口部遮蔽部材の取付構造
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 1/56 20060101AFI20250619BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】外装材が設けられる部位と外装材が設けられない部位との間の段差を解消して、取付枠を外壁面に対して安定して取り付けることができる改装用開口部遮蔽部材の取付構造を提供すること。
【解決手段】建物躯体の開口部に装着された窓枠の外側の外壁面に取り付けられる取付枠を有する開口部遮蔽部材を備え、取付枠は、上枠、下枠及び一対の縦枠を有し、下枠は、開口部の下方に配置され、外壁面に、外装材が設けられるとともに、外装材は、開口部の下方に設けられておらず、外装材の下端部と外装材が設けられていない外壁面との間に段差が形成され、取付枠の下端部の屋内側に、段差による隙間を埋める段差解消部材が取り付けられる。
【選択図】図10
特許請求の範囲【請求項１】
建物躯体の開口部に装着された窓枠の外側の外壁面に取り付けられる取付枠を有する開口部遮蔽部材を備え、
前記取付枠は、上枠、下枠及び一対の縦枠を有し、
前記下枠は、前記開口部の下方に配置され、
前記外壁面に、外装材が設けられるとともに、前記外装材は、前記開口部の下方に設けられておらず、前記外装材の下端部と前記外装材が設けられていない前記外壁面との間に段差が形成され、
前記取付枠の下端部の屋内側に、前記段差による隙間を埋める段差解消部材が取り付けられる、改装用開口部遮蔽部材の取付構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、改装用開口部遮蔽部材の取付構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、窓枠の外側の壁面に、シャッターの取付枠をねじ固定することによって後付けする改装用シャッターの取付構造が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２１３１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
バルコニーに面する窓の下方の壁面には、止水のために、ＦＲＰ等からなる防水層が設けられることが多い。防水層は、窓が装着される開口部の下方の外壁面からバルコニーの外床面を覆うように設けられる。さらに、窓が取り付けられる外壁面には、建物の耐久性向上及び意匠性向上のために外装材が設けられる。外装材は、防水層への損傷を避けるため、窓が装着される開口部の下方には設けられない。そのため、外装材の下端部と外装材が設けられていない外壁面との間に段差が形成される。
【０００５】
このような窓の外側にシャッターを後付けすると、開口部よりも下方において、シャッターの取付枠の下端部と外装材のない外壁面との間に隙間が生じる問題がある。
【０００６】
したがって、発明者は、外装材が設けられる部位と外装材が設けられない部位との間の段差を解消して、取付枠を外壁面に対して安定して取り付けることができる改装用開口部遮蔽部材の取付構造を提供するという課題を発見した。
【課題を解決するための手段】
【０００７】
本開示の一態様は、建物躯体の開口部に装着された窓枠の外側の外壁面に取り付けられる取付枠を有する開口部遮蔽部材を備え、前記取付枠は、上枠、下枠及び一対の縦枠を有し、前記下枠は、前記開口部の下方に配置され、前記外壁面に、外装材が設けられるとともに、前記外装材は、前記開口部の下方に設けられておらず、前記外装材の下端部と前記外装材が設けられていない前記外壁面との間に段差が形成され、前記取付枠の下端部の屋内側に、前記段差による隙間を埋める段差解消部材が取り付けられる、改装用開口部遮蔽部材の取付構造である。
【図面の簡単な説明】
【０００８】

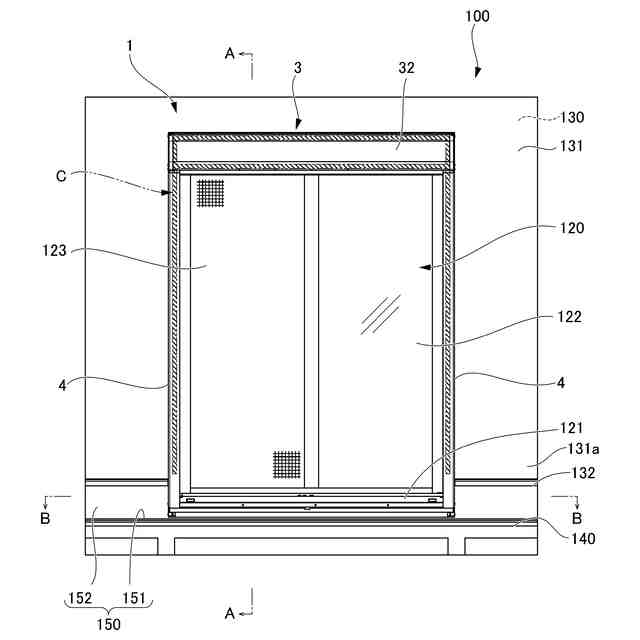

改装用開口部遮蔽部材を屋外側から見た正面図である。

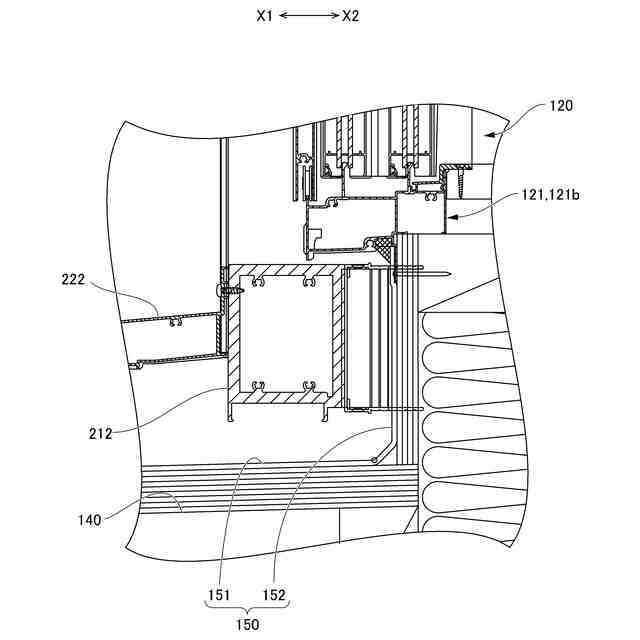

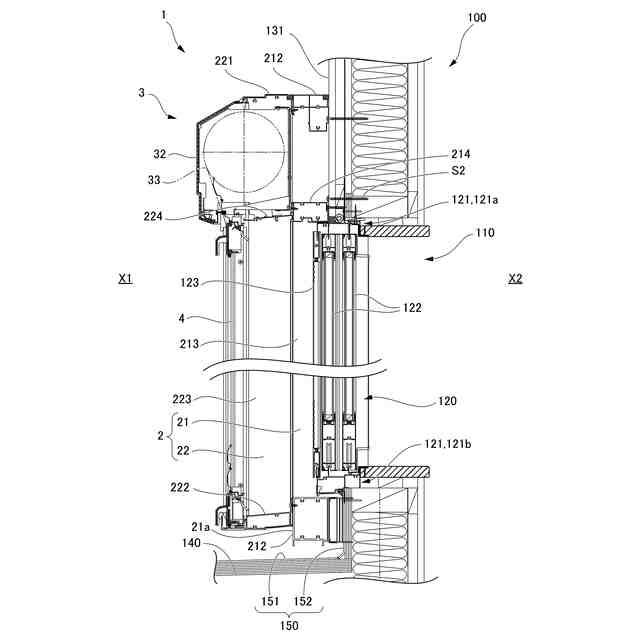

図１中のＡ－Ａ線に沿う縦断面図である。

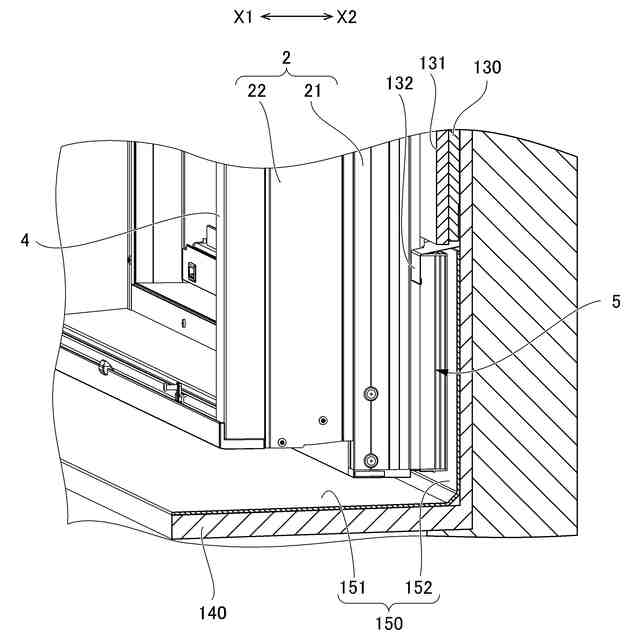

図１中のＢ－Ｂ線に沿う横断面図である。

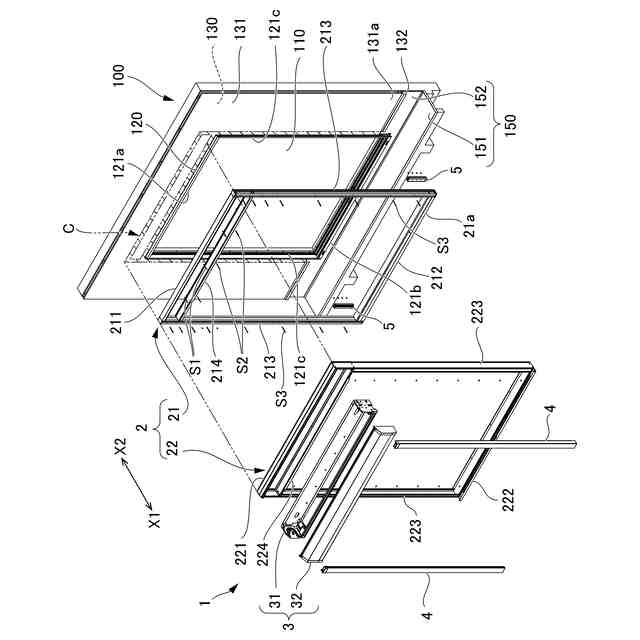

改装用開口部遮蔽部材の取付構造を示す分解斜視図である。

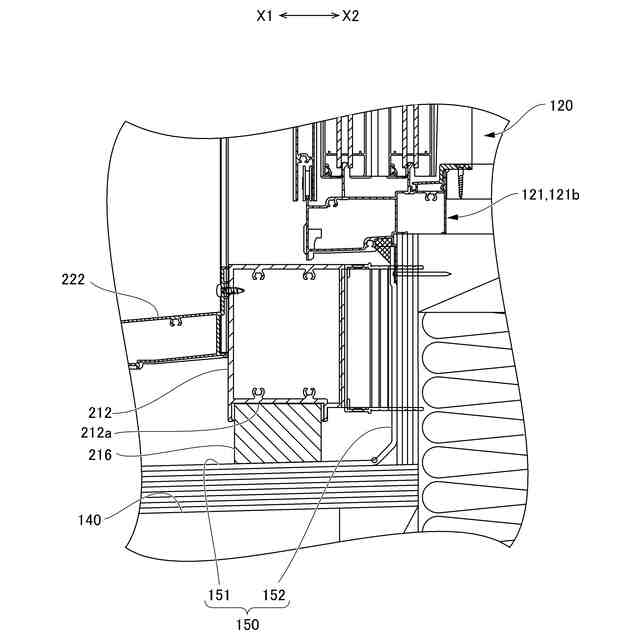

他の実施形態に係る取付枠の下枠の補強構造を拡大して示す縦断面図である。

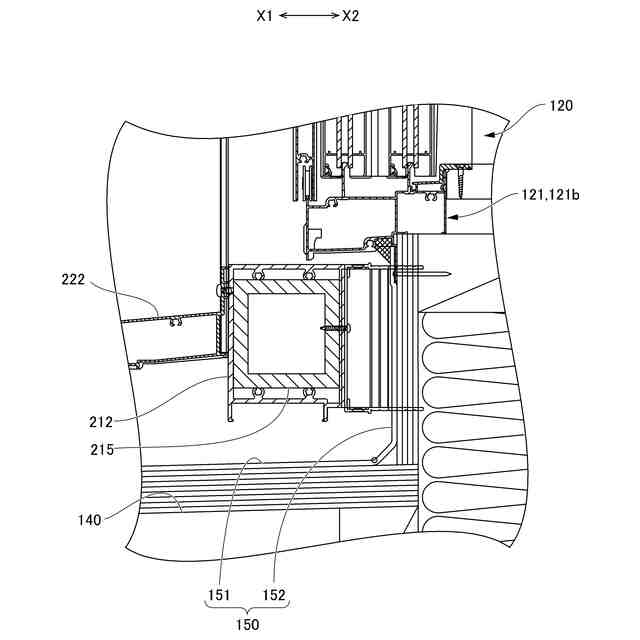

さらに他の実施形態に係る取付枠の下枠の補強構造を拡大して示す縦断面図である。
さらに他の実施形態に係る取付枠の下枠の補強構造を拡大して示す縦断面図である。

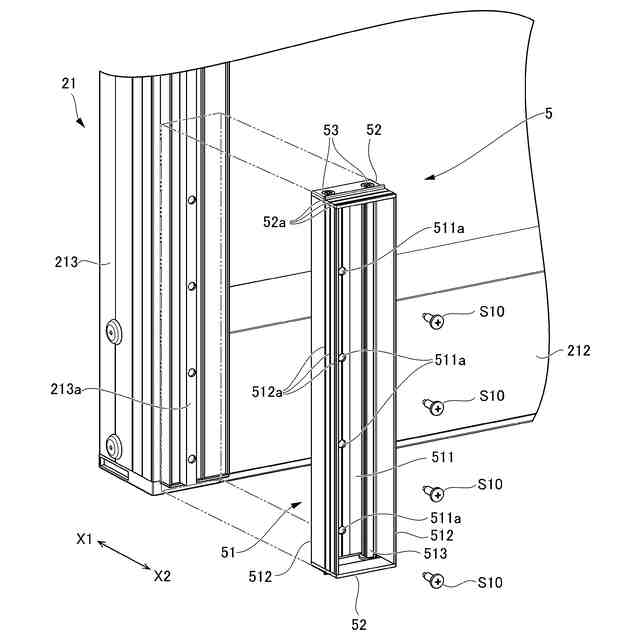

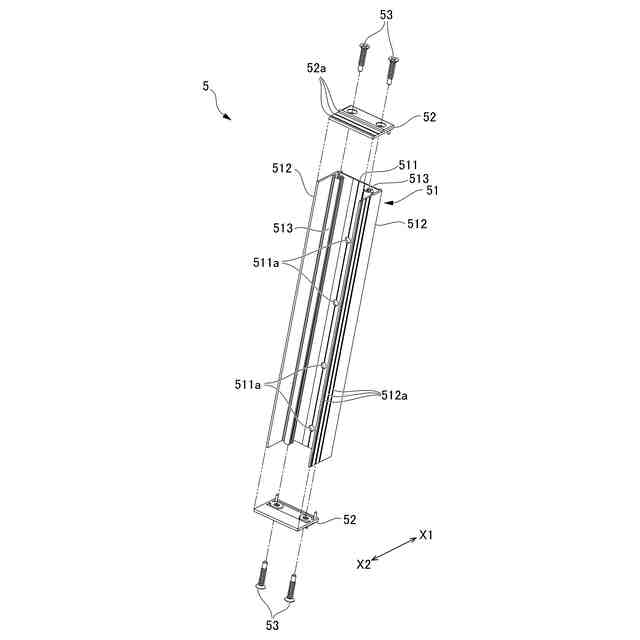

段差解消部材の分解斜視図である。
取付枠に対する段差解消部材の取付構造を示す分解斜視図である。
取付枠の下端部を拡大して示す斜視図である。
段差解消部材の高さ調整方法を説明する図である。
他の実施形態に係る改装用開口部遮蔽部材の取付構造を示す分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照して詳細に説明する。図１～図４は、建物躯体１００の開口部１１０に装着された窓１２０の屋外側に取り付けられたシャッター装置１を示している。図中に示すＸ１は屋外側を示し、Ｘ２は屋内側を示す。本明細書では、シャッター装置１において、Ｘ１側に配置される面を屋外側見付け面と定義し、Ｘ２側に配置される面を屋内側見付け面と定義する。
【００１０】
図２及び図３に示すように、本実施形態の窓１２０は、開口部１１０に装着される矩形の窓枠１２１の内側に、２枚の障子１２２，１２２が横方向にスライド可能に納められた引違い窓である。障子１２２，１２２の屋外側には、網戸１２３が横方向にスライド可能に納められている。図４では、障子１２２及び網戸１２３は省略されている。この窓１２０は、建物２階のバルコニーに面する開口部１１０に、シャッター装置１とは別体に取り付けられている。
（【００１１】以降は省略されています）
