公開番号2025097481
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213697
出願日2023-12-19
発明の名称配管カバー、手洗器ユニット、及び配管カバーの取り付け方法
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類A47K 1/00 20060101AFI20250624BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】容易且つ良好に取り付け位置を調整できる配管カバー、その配管カバーを備えた手洗器ユニット、及び配管カバーの取り付け方法を提供する。
【解決手段】配管カバー1は、壁面Wに対して固定的に配置される手洗器110の下方に配置され、手洗器に接続される配管(排水配管111)を覆う。配管カバー1は、カバー本体10、高さ調整部(縦長孔12A)、傾き調整部(横長孔13A)、及び前パネル20を備える。カバー本体10は、一対の側板11及び固定部(背桟木12、下部ブラケット13)を有する。一対の側板11は配管を左右両側方から覆う。固定部は、一対の側板11を壁面Wに対して固定する。高さ調整部は、カバー本体10の上下方向の位置を調整する。傾き調整部は、一対の側板11の左右方向の傾きを調整する。前パネル20は、カバー本体10における一対の側板11の前端側に取り付けられて配管を前方から覆う。
【選択図】図1
特許請求の範囲【請求項１】
壁面に対して固定的に配置される手洗器の下方に配置され、前記手洗器に接続される配管を覆う配管カバーであって、
前記配管を左右両側方から覆う一対の側板、及び一対の前記側板を前記壁面に対して固定する固定部を有するカバー本体と、
前記カバー本体の上下方向の位置を調整する高さ調整部と、
一対の前記側板の左右方向の傾きを調整する傾き調整部と、
前記カバー本体における一対の前記側板の前端側に取り付けられて前記配管を前方から覆う前パネルと、
を備えている、配管カバー。
続きを表示（約 1,000 文字）【請求項２】
前記カバー本体は、取り付け状態において床面から離れている、請求項１に記載の配管カバー。
【請求項３】
前記固定部は、一対の前記側板の後端部において一対の前記側板を連結する背桟木を有しており、
前記高さ調整部は、前記背桟木に設けられている、請求項１に記載の配管カバー。
【請求項４】
前記高さ調整部は、前記背桟木に形成された上下方向に長い長孔を有する、請求項３に記載の配管カバー。
【請求項５】
前記固定部は、一対の前記側板の後端部において前記背桟木から下方に離れた位置に配置されて前記壁面に対して前記側板を固定するブラケットを有し、
前記傾き調整部は、前記ブラケットに形成された左右方向に長い長孔を有する、請求項３に記載の配管カバー。
【請求項６】
前記カバー本体は、一対の前記側板の前側上端部において一対の前記側板を連結する内幕板と、前記内幕板に取り付けられるとともに前記手洗器が配置されるカウンターに接続される第２ブラケットと、を有する、請求項３に記載の配管カバー。
【請求項７】
前記カバー本体の下方において床面に配置されて前記配管の下部を覆う台輪を備えており、
前記台輪は、一対の前記側板の下端部と上下方向に重なっている、請求項２に記載の配管カバー。
【請求項８】
前記手洗器と、
前記壁面に固定されるとともに前記手洗器が配置されるカウンターと、
前記カウンターの下方に配置される請求項１に記載の配管カバーと、
を備えている手洗器ユニット。
【請求項９】
請求項１に記載の配管カバーの取り付け方法であって、
前記壁面に取り付けられるとともに前記手洗器が配置されるカウンターに対し、前記高さ調整部によって上下方向の位置を調整して床面から離れた状態で前記カバー本体を前記壁面に取り付け、
一対の前記側板の前端側に前記前パネルを取り付ける、配管カバーの取り付け方法。
【請求項１０】
前記高さ調整部による前記カバー本体の上下方向の位置の調整後に、前記傾き調整部によって一対の前記側板の傾きを調整する、請求項９に記載の配管カバーの取り付け方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、配管カバー、手洗器ユニット、及び配管カバーの取り付け方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１は従来の配管カバーを開示している。この配管カバーは配管を覆う。この配管は、床面の下方から上方に延び、浴室等の壁面に対して固定的に配置される給水装置に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２１０１０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の配管カバーは、傾きや高さ方向の位置ずれ等が生じていると見栄えに影響してしまう。特許文献１の場合、配管カバーを壁面に取り付けるための固着具挿通孔を長孔状に形成したことによって、配管カバーの取り付け高さの調整は可能である。しかし、特許文献１の場合、配管カバーの傾きを調整することについては特に考慮されておらず、調整は困難であった。
【０００５】
そこで、本開示は、容易且つ良好に取り付け位置を調整できる配管カバー、その配管カバーを備えた手洗器ユニット、及び配管カバーの取り付け方法を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００６】
本開示に係る配管カバーは、壁面に対して固定的に配置される手洗器の下方に配置され、前記手洗器に接続される配管を覆う配管カバーであって、前記配管を左右両側方から覆う一対の側板、及び一対の前記側板を前記壁面に対して固定する固定部を有するカバー本体と、前記カバー本体の上下方向の位置を調整する高さ調整部と、一対の前記側板の左右方向の傾きを調整する傾き調整部と、前記カバー本体における一対の前記側板の前端側に取り付けられて前記配管を前方から覆う前パネルと、を備えている。
【０００７】
本開示に係る手洗器ユニットは、前記手洗器と、前記壁面に固定されるとともに前記手洗器が配置されるカウンターと、前記カウンターの下方に配置される上記配管カバーと、を備えている。
【０００８】
本開示に係る配管カバーの取り付け方法は、上記配管カバーの取り付け方法であって、前記壁面に取り付けられるとともに前記手洗器が配置されるカウンターに対し、前記高さ調整部によって上下方向の位置を調整して床面から離れた状態で前記カバー本体を前記壁面に取り付け、一対の前記側板の前端側に前記前パネルを取り付ける。
【図面の簡単な説明】
【０００９】

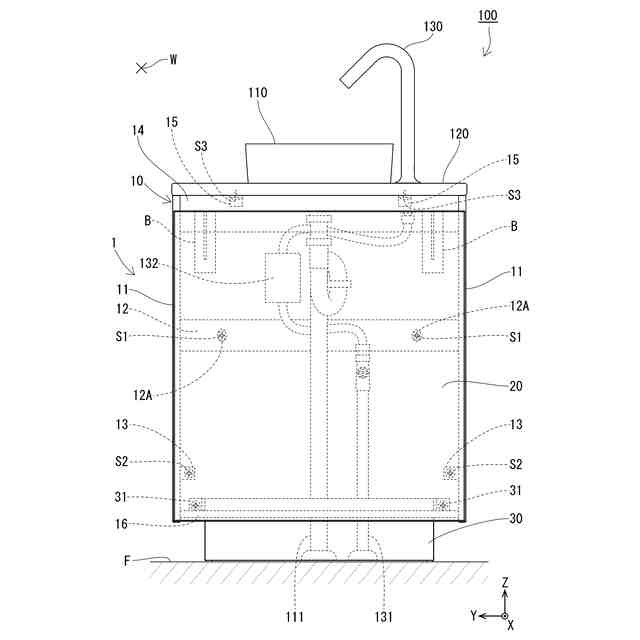

実施形態１に係る手洗器ユニットを示す正面図である。

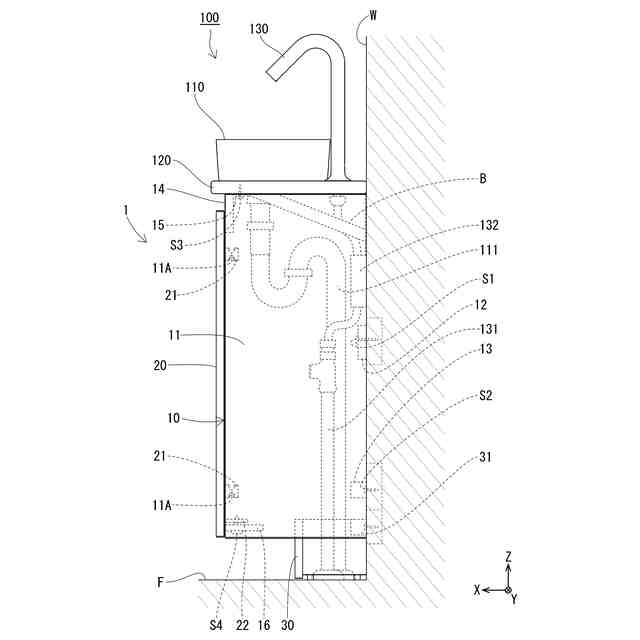

実施形態１に係る手洗器ユニットを示す側面図である。

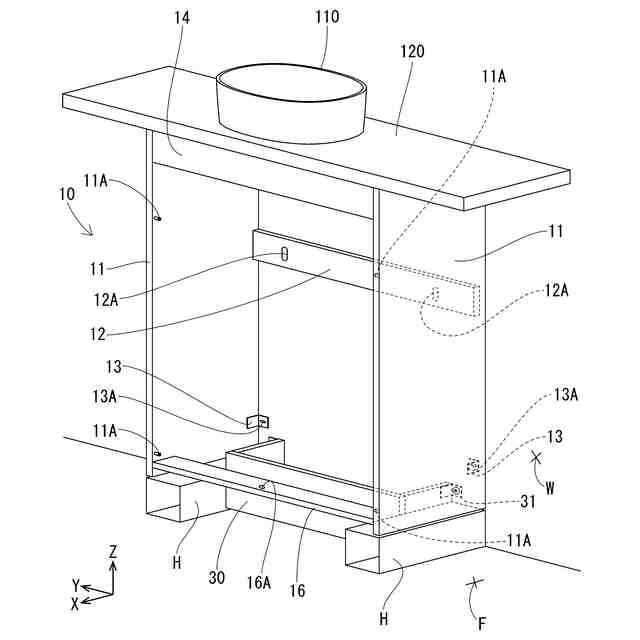

実施形態１に係る配管カバーを示す分解斜視図である。
実施形態１に係る配管カバーの取り付け方法を説明するための図であり、取付補助台を用いてカバー本体を仮保持した状態を示す。
実施形態１に係る配管カバーの取り付け方法を説明するための図であり、背桟木を壁面にねじ止めする様子を示す。

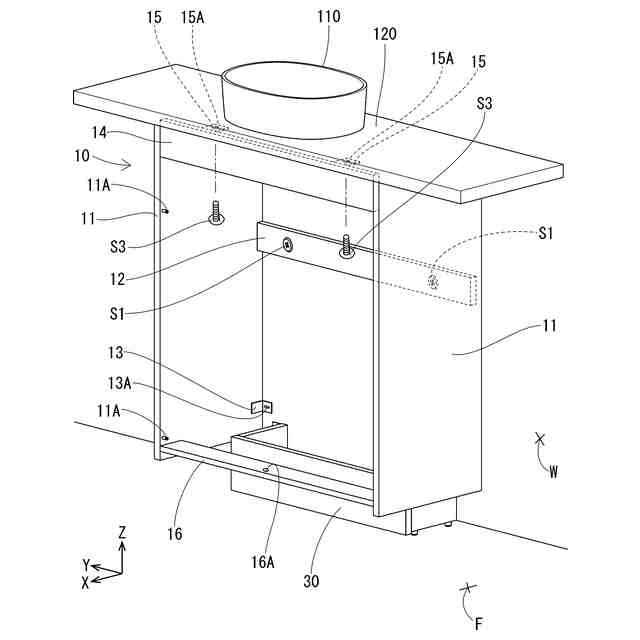

実施形態１に係る配管カバーの取り付け方法を説明するための図であり、上部ブラケットをカウンターにねじ止めする様子を示す。

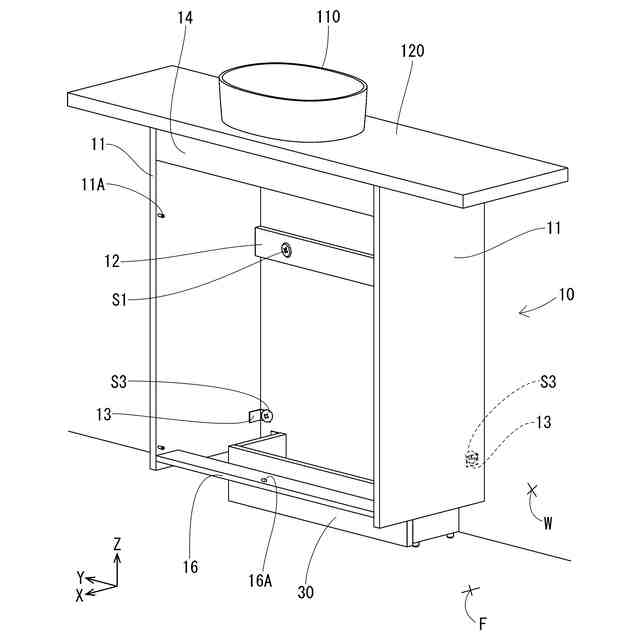

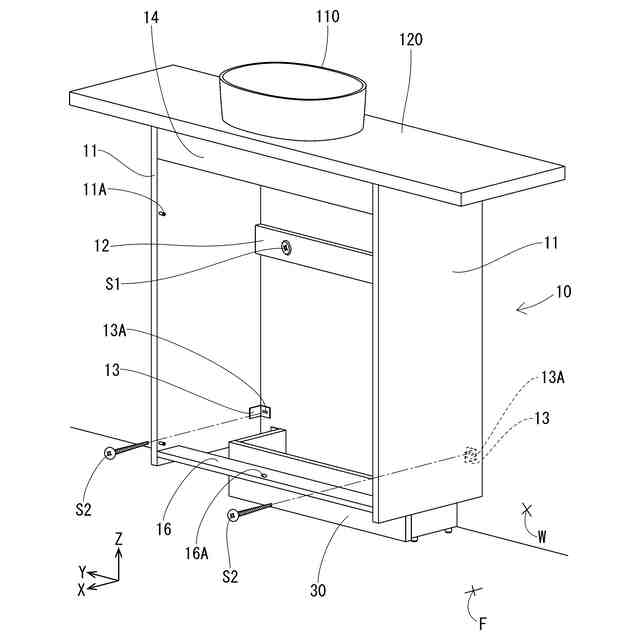

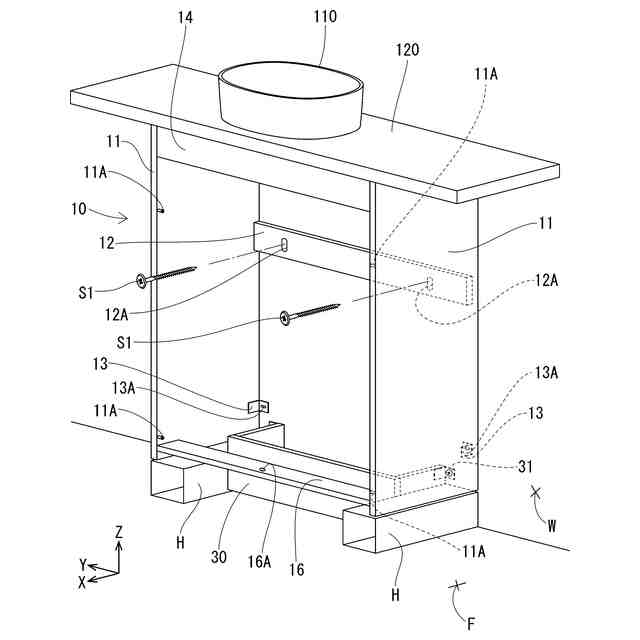

実施形態１に係る配管カバーの取り付け方法を説明するための図であり、下部ブラケットを壁面にねじ止めする様子を示す。
実施形態１に係る配管カバーの取り付け方法を説明するための図であり、下部ブラケットの仮固定が完了した状態を示す。

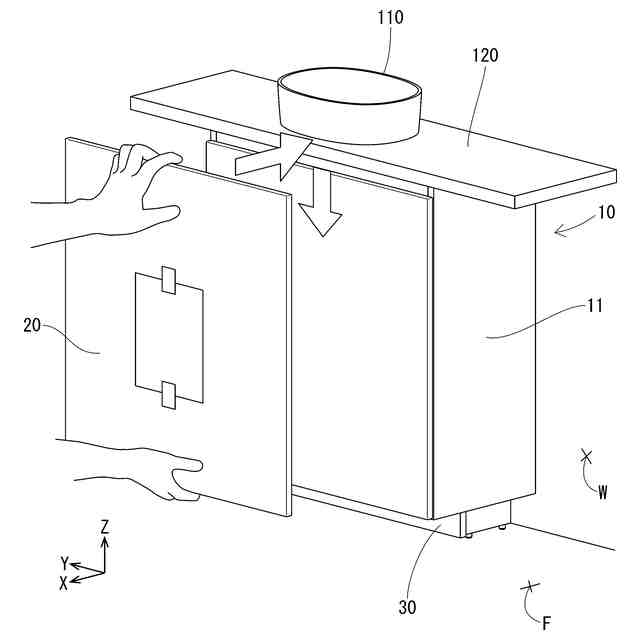

実施形態１に係る配管カバーの取り付け方法を説明するための図であり、前パネルをカバー本体に取り付ける様子を示す。
実施形態１に係る配管カバーの取り付け方法を説明するための図であり、前パネルをカバー本体にねじ止めする様子を示す。
実施形態１に係る配管カバーの取り付け方法を説明するための図であり、側板に傾きが生じた状態の例を示す。
【発明を実施するための形態】
【００１０】
＜実施形態１＞
実施形態１に係る配管カバー１は、図１及び図２に示す手洗器ユニット１００に備えられている。手洗器ユニット１００は、配管カバー１に加え、手洗器１１０、カウンター１２０、水栓１３０等を備えて構成されている。手洗器ユニット１００は、壁面Ｗに対して固定的に配置される。詳細には、手洗器ユニット１００は、壁面Ｗに固定されるカウンター１２０上に手洗器１１０及び水栓１３０を固定するとともに、カウンター１２０の下方に配管カバー１を配置して構成される。配管カバー１は、カウンター１２０に配置された手洗器１１０の下方において、手洗器１１０に接続される排水配管１１１を覆う。配管カバー１は、排水配管１１１の他、水栓１３０に接続される給水配管１３１等の配管も覆う。配管カバー１は、水栓１３０の吐止水を制御する制御ユニット１３２等、カウンター１２０の下方に配置される手洗器ユニット１００の付帯設備も覆う。本実施形態では、これら配管カバー１によって覆われる排水配管１１１、給水配管１３１、制御ユニット１３２等の付帯設備全体を、単に配管等とも表記する。
（【００１１】以降は省略されています）
