公開番号2025099469
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216149
出願日2023-12-21
発明の名称半導体装置および表示システム
出願人ローム株式会社
代理人個人,個人
主分類G09G 5/00 20060101AFI20250626BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】より簡便な構成で、異常に応じたOSD表示の制御を実現できる半導体装置および表示システムを提供する。
【解決手段】半導体装置10は、既知のキャラクタが描画され得るビデオデータを受信する入力インタフェース120と、既知のキャラクタに対応するOSDキャラクタを含むOSDデータを生成するOSD生成回路104と、OSDデータに基づいて、ビデオデータにOSDキャラクタを重畳するOSD重畳回路106と、OSDデータに基づいて、既知のキャラクタにおける正常性を判定する判定器110と、判定器による正常性の判定結果に応じて、OSD重畳回路によるビデオデータへのOSDキャラクタの重畳を制御する重畳制御器118と、を備える。OSD生成回路は、OSD重畳回路および判定器に、OSDデータを同期して出力する。
【選択図】図2
特許請求の範囲【請求項１】
既知のキャラクタが描画され得るビデオデータを受信する入力インタフェースと、
前記既知のキャラクタに対応するＯＳＤ（On Screen Display）キャラクタを含むＯＳＤデータを生成するＯＳＤ生成回路と、
前記ＯＳＤデータに基づいて、前記ビデオデータに前記ＯＳＤキャラクタを重畳するＯＳＤ重畳回路と、
前記ＯＳＤデータに基づいて、前記既知のキャラクタにおける正常性を判定する判定器と、
前記判定器による前記正常性の判定結果に応じて、前記ＯＳＤ重畳回路による前記ビデオデータへの前記ＯＳＤキャラクタの重畳を制御する重畳制御器と、を備え、
前記ＯＳＤ生成回路は、前記ＯＳＤ重畳回路および前記判定器に、前記ＯＳＤデータを同期して出力する、
半導体装置。
続きを表示（約 870 文字）【請求項２】
前記重畳制御器は、前記判定結果に応じて、前記ＯＳＤ重畳回路に、前記ＯＳＤキャラクタを前記ビデオデータに重畳させるか否かを決定する、
請求項１に記載の半導体装置。
【請求項３】
前記重畳制御器は、描画されるべき前記既知のキャラクタに異常があることが前記判定器によって判定された場合には、前記ＯＳＤ重畳回路に、前記既知のキャラクタに対応するＯＳＤキャラクタを前記ビデオデータに重畳させる、
請求項２に記載の半導体装置。
【請求項４】
前記重畳制御器は、描画されるべき前記既知のキャラクタが正常であることが前記判定器によって判定された場合には、前記ＯＳＤ重畳回路に、前記既知のキャラクタに対応するＯＳＤキャラクタを前記ビデオデータに重畳させない、
請求項２に記載の半導体装置。
【請求項５】
前記判定器は、前記既知のキャラクタが描画されるターゲット領域に含まれる背景領域を構成する複数のピクセルに基づいて、前記既知のキャラクタの視認性をさらに判定するように構成され、
前記重畳制御器は、前記判定器による前記視認性の判定結果および前記正常性の判定結果に基づいて、前記ＯＳＤ重畳回路による前記ビデオデータへの前記ＯＳＤキャラクタの重畳を制御する、
請求項１に記載の半導体装置。
【請求項６】
フェイルセーフ用の画像データを生成する画像生成回路をさらに備え、
前記ＯＳＤ重畳回路は、フェイルセーフ時に、前記フェイルセーフ用の画像データに前記ＯＳＤキャラクタを重畳し、
前記判定器は、フェイルセーフ時に、前記ＯＳＤデータに基づいて、前記既知のキャラクタにおける正常性を判定する、
請求項１に記載の半導体装置。
【請求項７】
請求項１から６のいずれか一項に記載の半導体装置と、
前記ＯＳＤキャラクタが重畳されたビデオデータに基づく画像を表示する表示装置と、を備える、
表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、半導体装置および表示システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ディスプレイなどの画面上に外部から入力された映像に重ねてアイコンなどを表示するＯＳＤ（On Screen Display）機能が利用されている。たとえば、特許文献１には、車載用の表示装置にＯＳＤ機能をもたせる技術が開示されている。特許文献１には、入力画像データに含まれ得る所定形状を記述する基準図形データおよびその入力画像データに基づいて異常の有無を判定するタイミングコントローラが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／００３６６９号
【０００４】
［概要］
しかしながら、本発明者らは以下の課題を認識するに至った。すなわち、特許文献１に記載の技術のように異常を検出する回路がＯＳＤの表示を制御する回路と独立して制御されると、回路規模が大きくなる課題があった。
【０００５】
本開示はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、より簡便な構成で、異常に応じたＯＳＤ表示の制御を実現できる半導体装置および表示システムを提供することにある。
【０００６】
本開示のある態様は、半導体装置である。半導体装置は、既知のキャラクタが描画され得るビデオデータを受信する入力インタフェースと、既知のキャラクタに対応するＯＳＤキャラクタを含むＯＳＤデータを生成するＯＳＤ生成回路と、ＯＳＤデータに基づいて、ビデオデータにＯＳＤキャラクタを重畳するＯＳＤ重畳回路と、ＯＳＤデータに基づいて、既知のキャラクタにおける正常性を判定する判定器と、判定器による正常性の判定結果に応じて、ＯＳＤ重畳回路によるビデオデータへのＯＳＤキャラクタの重畳を制御する重畳制御器と、を備える。ＯＳＤ生成回路は、ＯＳＤ重畳回路および判定器に、ＯＳＤデータを同期して出力する。
【０００７】
本開示の別の態様は、表示システムである。表示システムは、上記半導体装置と、ＯＳＤキャラクタが重畳されたビデオデータに基づく画像を表示する表示装置と、を備える。
【０００８】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システムなどの間で変換したものもまた、本開示の態様として有効である。
【図面の簡単な説明】
【０００９】

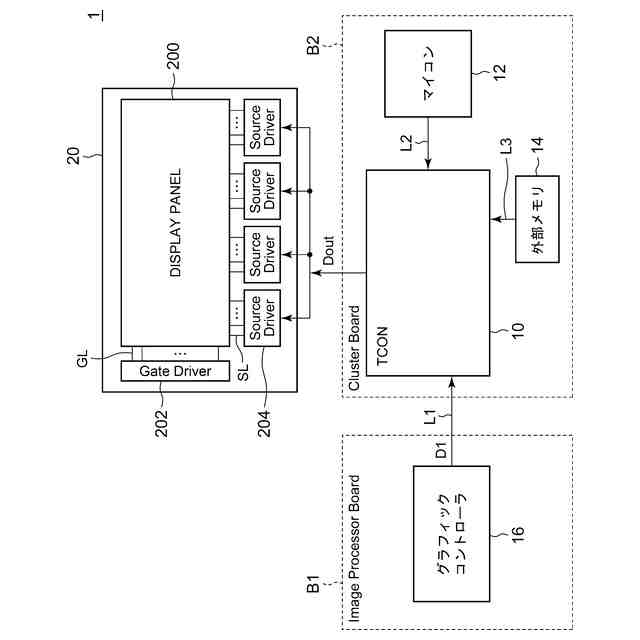

図１は、本開示の一実施形態に係る表示システムの構成を示すブロック図である。

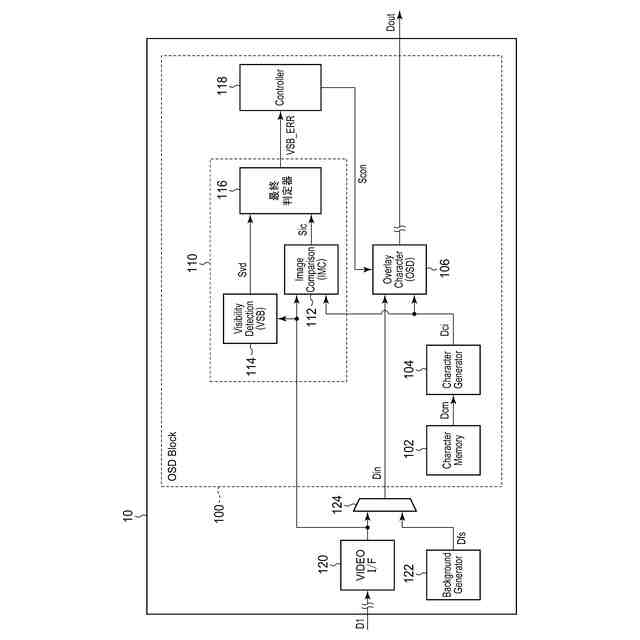

図２は、本実施形態に係る半導体装置のブロック図である。

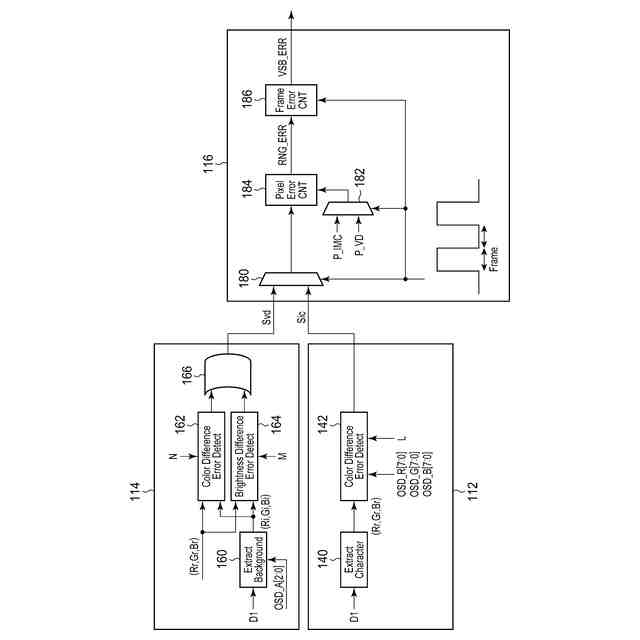

図３は、本実施形態に係る画像比較器、視認性検出器および最終判定器のブロック図である。
図４は、画像比較器および視認性検出器の動作の一例を説明するための図である。
図５は、既知のキャラクタに異常があると判定された場合における、ＯＳＤキャラクタの重畳の一例を説明するための図である。
【００１０】
［詳細な説明］
（概要）
本開示のいくつかの例示的な実施形態の概要を説明する。この概要は、後述する詳細な説明の前置きとして、実施形態の基本的な理解を目的として、１つまたは複数の実施形態のいくつかの概念を簡略化して説明するものであり、発明あるいは開示の広さを限定するものではない。この概要は、考えられるすべての実施形態の包括的な概要ではなく、すべての実施形態の重要な要素を特定することも、一部またはすべての態様の範囲を線引きすることも意図していない。便宜上、「一実施形態」は、本明細書に開示するひとつの実施形態（実施例や変形例）または複数の実施形態（実施例や変形例）を指すものとして用いる場合がある。
（【００１１】以降は省略されています）
