公開番号2025101172
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217817
出願日2023-12-25
発明の名称スクリュープレスの外筒スクリーン洗浄方法
出願人株式会社石垣
代理人
主分類B30B 9/14 20060101AFI20250630BHJP(プレス)
要約【課題】外筒スクリーン洗浄時にスクリーン底面が洗浄流体供給ゾーンを通過する際、洗浄強度を高めることでスクリーン底面の目詰まりを解消できるスクリュープレスの外筒スクリーン洗浄方法を提供する。
【解決手段】スクリュー軸7の軸心方向に沿って洗浄管13を延設するとともに、スクリーン面に向けて洗浄流体が供給される洗浄流体供給ゾーンを回動しながら通過する外筒スクリーン5を有するスクリュープレスにおいて、予めスクリーン底面28からスクリーンの回転方向に算出した洗浄流体供給ゾーンの回転角度θと、外筒スクリーン洗浄時における外筒スクリーン5の回転速度を設定し、外筒スクリーン5の回転開始からスクリーン底面28の回転角度θを計測し、スクリーン底面28がθ/360回転し、洗浄流体供給ゾーンを通過する間のみ洗浄強度を高めることで、スクリーン底面の目詰まりを解消し、スクリーン全面が均一に洗浄された状態となる。

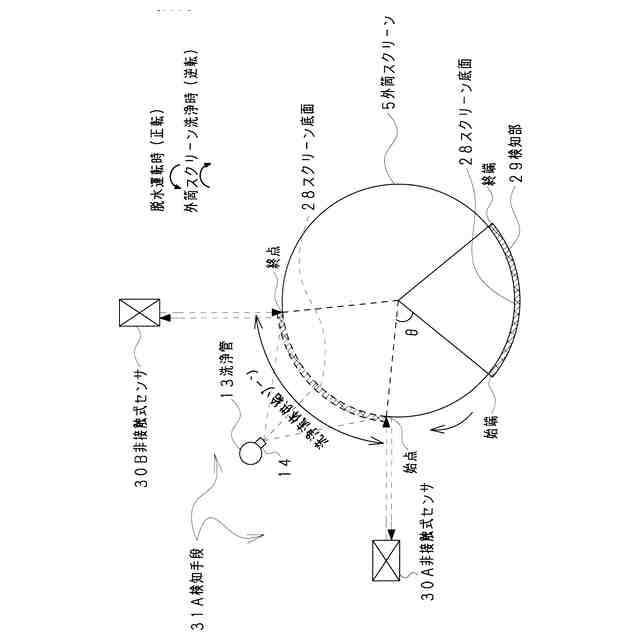

【選択図】図7
特許請求の範囲【請求項１】

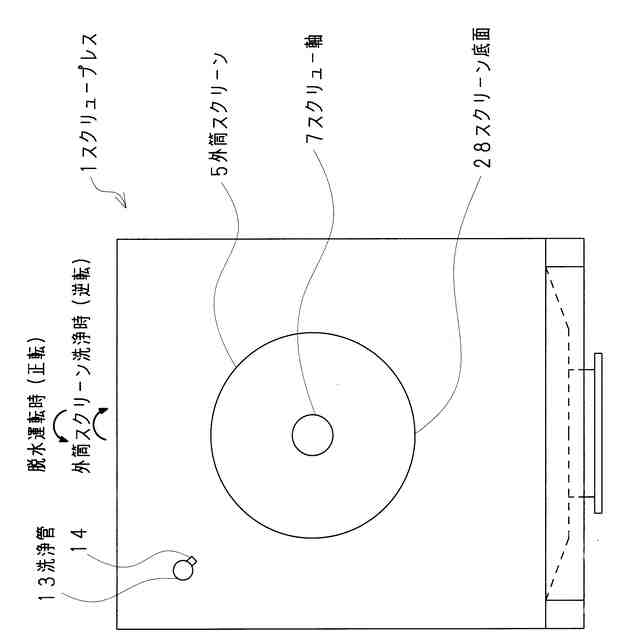

スクリュー軸（７）の軸心方向に沿って洗浄管（１３）を延設するとともに、スクリーン面に向けて洗浄流体が供給される洗浄流体供給ゾーンを回動しながら通過する外筒スクリーン（５）を有するスクリュープレスにおいて、
予めスクリーン底面（２８）からスクリーンの回転方向に算出した洗浄流体供給ゾーンの回転角度θと、
外筒スクリーン洗浄時における外筒スクリーン（５）の回転速度を設定し、
外筒スクリーン（５）の回転開始からスクリーン底面（２８）の回転角度θを計測し、
スクリーン底面（２８）がθ／３６０回転し、洗浄流体供給ゾーンを通過する間のみ洗浄強度を高める
ことを特徴とするスクリュープレスの外筒スクリーン洗浄方法。
続きを表示（約 940 文字）【請求項２】
前記外筒スクリーン（５）の回転開始からスクリーン底面（２８）が洗浄流体供給ゾーンの位置まで回転したことを、時間あるいは検知手段（３１Ａ）により算出する
ことを特徴とする請求項１に記載のスクリュープレスの外筒スクリーン洗浄方法。
【請求項３】
前記洗浄強度は、外筒スクリーン（５）の回転速度または洗浄流体の供給方法のうち、少なくともいずれか一方を変更する
ことを特徴とする請求項１に記載のスクリュープレスの外筒スクリーン洗浄方法。
【請求項４】

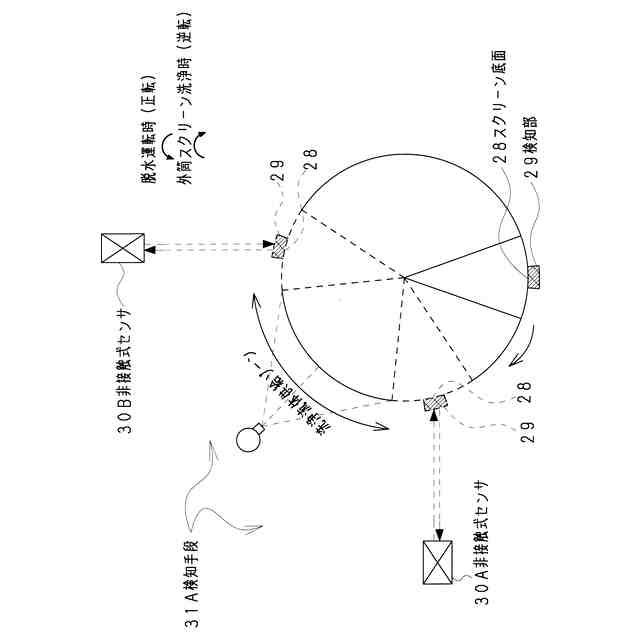

前記検知手段３１Ａは、
スクリーン底面（２８）に設置した検知部（２９）に光を照射する非接触式センサ（３０）、検知部（２９）との接触を検知する接触式センサ、スクリーン底面（２８）を撮影する撮像装置のうち、少なくとも１つ以上である
ことを特徴とする請求項２に記載のスクリュープレスの外筒スクリーン洗浄方法。
【請求項５】

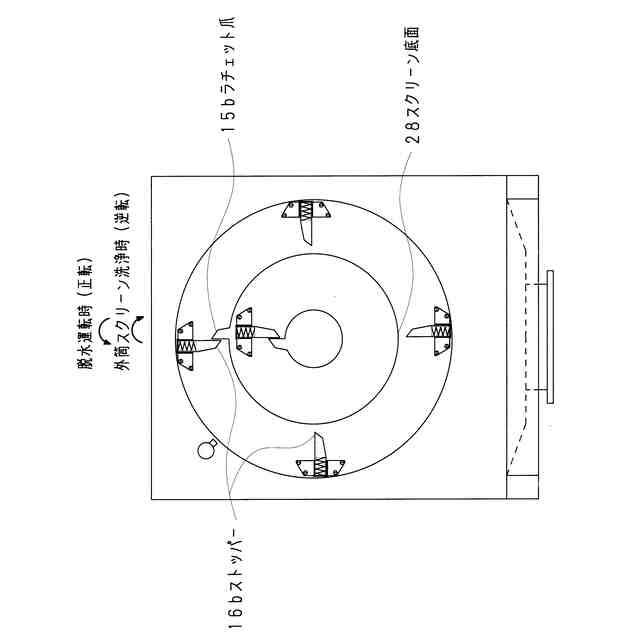

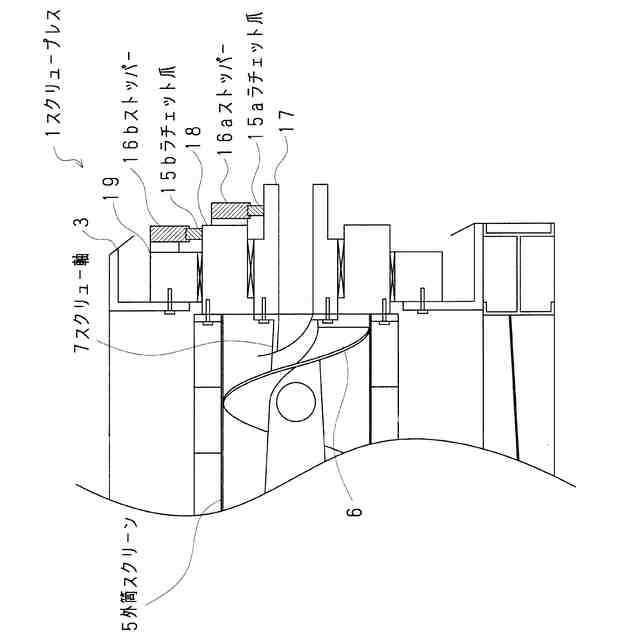

前記スクリュー軸（７）と一体的に回転するラチェット爪（１５ａ）と、ラチェット爪（１５ａ）の回転軌道に位置し、ラチェット爪（１５ａ）と係止して外筒スクリーン（５）を回転させるストッパー（１６ａ）と、外筒スクリーン（５）と一体的に回転するラチェット爪（１５ｂ）と、ラチェット爪（１５ｂ）の回転軌道に位置し、ラチェット爪（１５ｂ）と係止して外筒スクリーン（５）の回転を阻害するストッパー（１６ｂ）と、を有し、

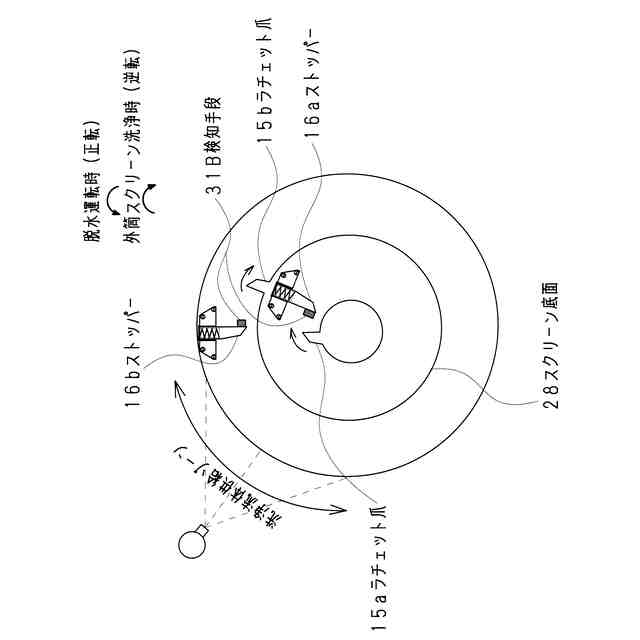

外筒スクリーン（５）の洗浄開始時に、ラチェット爪（１５ａ）がストッパー（１６ａ）に係止したことが検知手段（３１Ｂ）にて検知された際、
外筒スクリーン（５）が回動を開始すると判断する
ことを特徴とする請求項１から請求項４までのいずれか１項に記載のスクリュープレスの外筒スクリーン洗浄方法。
【請求項６】
前記検知手段３１Ｂは、

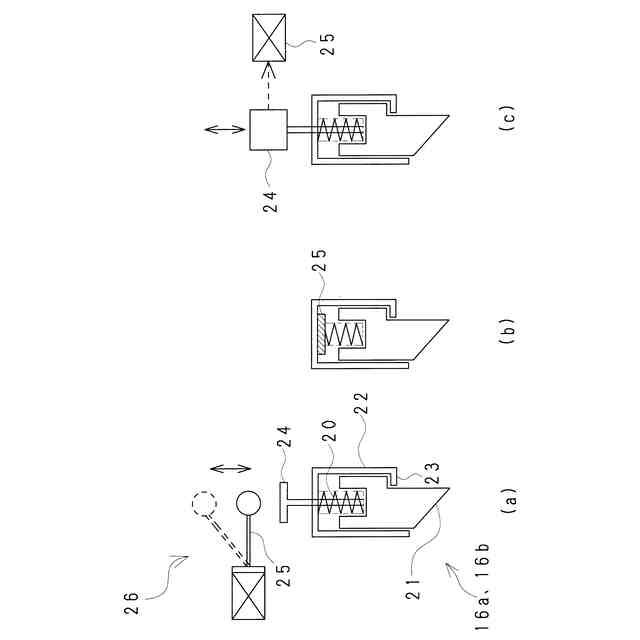

ラチェット爪（１５ａ）とストッパー（１６ａ）の係止面の間、ラチェット爪（１５ｂ）とストッパー（１６ｂ）の係止面の間のいずれか１か所以上に設置した感圧スイッチである
ことを特徴とする請求項５に記載のスクリュープレスの外筒スクリーン洗浄方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スクリュープレスの外筒スクリーン洗浄方法に関し、特に、スクリーン底面に発生する局所的な目詰まりを効率的に解消できるスクリュープレスの外筒スクリーン洗浄方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

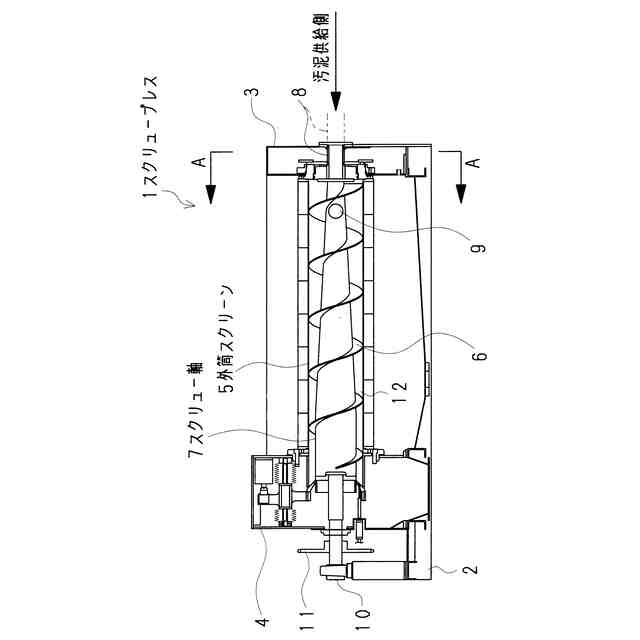

従来、下水、し尿、あるいは食品生産加工排水等の有機性汚泥を濃縮・脱水するスクリュープレスは一般的に知られている。例えば、特許文献１には、多数の微細孔を有する円筒状の外筒スクリーン内に螺旋羽根を巻き掛けたスクリュー軸を回転自在に設置し、スクリュー軸の一端に供給された原液を他端に向かって搬送しながらろ過脱水するスクリュープレスが開示してある。特許文献１に開示されたスクリュープレスは、１つの駆動装置を用いてスクリュー軸及びスクリーンを回転させる技術であり、脱水運転時にはスクリュー軸のみ反時計回りに回転し、スクリーン洗浄時には時計回りに回転するスクリュー軸に伴ってスクリーンが共回りする機構となっている。
【０００３】
また、特許文献２には、スクリュープレスの洗浄機構が開示してあり、脱水運転中にスクリュー軸の負荷が増大した場合、スクリーンドラムが目詰まりしたと判断してスクリーンドラムに高圧流体を噴射して目詰まりを解消する技術が記されている。
【先行技術文献】
【特許文献】
【０００４】
特許第２８６８１４６号公報
特開平０４－１１８１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

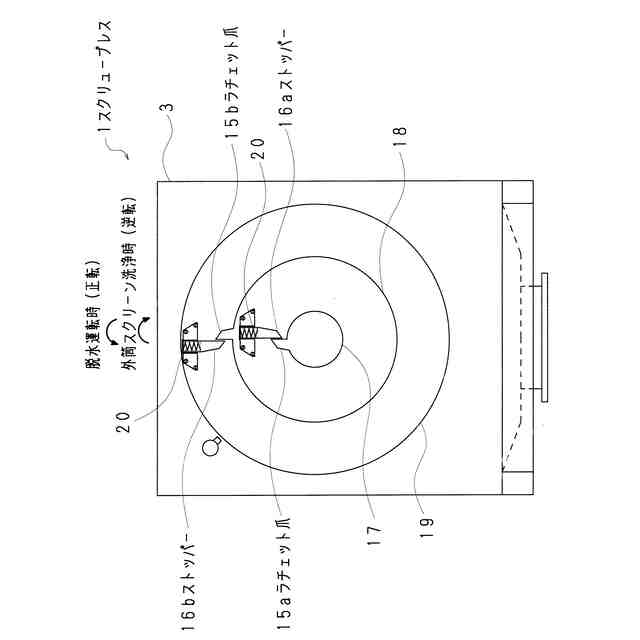

従来、スクリュープレスのろ過脱水はスクリーンの全面で行われるが、ろ過圧力として、内圧に加えて重力が発生する。特に、内圧及び重力を受けるスクリーンの底面はろ過面の目詰まりが進行しやすいという課題を有していた。特許文献１のスクリュープレスは、図３に示すように、スクリーン他端側の端板に設けたラチェット爪がスクリーン端板に設けたストッパーに係止した状態でスクリーンが停止する構成となっており、ラチェット爪が係止するストッパーが１か所のみに設けられているため、スクリーン停止時のろ過底面の位置は毎回同じ箇所となる。この状態で脱水運転が繰り返し行われるため、スクリーン底面に局所的に目詰まりが生じていた。
【０００６】
特許文献２は、目詰まりが生じやすいスクリーンドラム後段の圧搾ゾーン上方に噴射ノズルを設置し、送り軸の負荷が検知された際に高圧流体を噴射して圧搾ゾーンの目詰まりを解消する技術であるが、噴射口を圧搾ゾーン上方のみに設置しているため、スクリーンドラム前段のろ過脱水ゾーンにおける目詰まりを解消できない。スクリーン全面の目詰まりを解消できないまま、脱水運転が行われるため、脱水効率の低下を引き起こす。また、圧搾ゾーンの目詰まりの解消を目的とした技術であり、スクリーン底面の目詰まりの解消に関して記載も示唆もない。
【０００７】
本発明は、外筒スクリーン洗浄時にスクリーン底面が洗浄流体供給ゾーンを通過する際に洗浄強度を高めてスクリーン底面を集中的に洗浄することで、スクリーン底面の目詰まりを解消できるスクリュープレスの外筒スクリーン洗浄方法を提供する。
【課題を解決するための手段】
【０００８】
本発明は、スクリュー軸の軸心方向に沿って洗浄管を延設するとともに、スクリーン面に向けて洗浄流体が供給される洗浄流体供給ゾーンを回動しながら通過する外筒スクリーンを有するスクリュープレスにおいて、予めスクリーン底面からスクリーンの回転方向に算出した洗浄流体供給ゾーンの回転角度θと、外筒スクリーン洗浄時における外筒スクリーンの回転速度を設定し、外筒スクリーンの回転開始からスクリーン底面の回転角度θを計測し、スクリーン底面がθ／３６０回転し、洗浄流体供給ゾーンを通過する間のみ洗浄強度を高めることで、目詰まりが生じやすいスクリーン底面を集中的に洗浄できる。
【０００９】
前記外筒スクリーンの回転開始からスクリーン底面が洗浄流体供給ゾーンの位置まで回転したことを、時間あるいは検知手段により算出することで、回転角度θを計測できる。
【００１０】
前記洗浄強度は、外筒スクリーンの回転速度または洗浄流体の供給方法のうち、少なくともいずれか一方を変更することで、スクリーン底面が集中的に洗浄される。
（【００１１】以降は省略されています）
