公開番号2025102919
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025061210,2023513063
出願日2025-04-02,2022-04-08
発明の名称眼科装置、眼科装置の制御方法、及びプログラム
出願人株式会社ニコン
代理人弁理士法人太陽国際特許事務所
主分類A61B 3/10 20060101AFI20250701BHJP(医学または獣医学;衛生学)
要約【課題】信号光を走査した走査角度に応じて信号光及び参照光の各々の偏光状態を調整する眼科装置を提供する。
【解決手段】光源からの光により被検眼を走査して得られた信号光と、光源からの光が分割された参照光との干渉光を検出する干渉光学系と、信号光及び参照光の少なくとも一方の光路に配置され、信号光の偏光状態と参照光の偏光状態とが同じになるように、少なくとも一方の光路を伝播する光の偏光状態を調整する調整部と、被検眼を走査した走査角度に応じて、調整部を制御する制御部と、を備える。
【選択図】図7
特許請求の範囲【請求項１】
光源からの光により被検眼を走査して得られた信号光と、前記光源からの光が分割された参照光との干渉光を検出する干渉光学系と、
前記信号光及び前記参照光の少なくとも一方の光路に配置され、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部と、
前記被検眼を走査した走査角度に基づいて、前記信号光の偏光状態と前記参照光の偏光状態との差を抑制するように前記調整部を制御する制御部と、
を備えた眼科装置。
続きを表示（約 950 文字）【請求項２】
前記制御部は、前記被検眼を走査した走査角度に対応する前記被検眼を走査した位置に基づいて、前記少なくとも一方の光路の偏光状態を調整する制御を行う
請求項１に記載の眼科装置。
【請求項３】
前記調整部は、偏光の方位角を調整する光学部材を含む、
請求項１に記載の眼科装置。
【請求項４】
前記光学部材は、１／２波長板を含み、前記１／２波長板を回転することで偏光の方位角を調整する、
請求項３に記載の眼科装置。
【請求項５】
前記光学部材は、デポラライザを含み、前記デポラライザによる非偏光の光を射出することで、偏光の方位角を調整する、
請求項３に記載の眼科装置。
【請求項６】
前記制御部は、
前記被検眼を走査する走査角度を検出し、
検出された走査角度に基づく調整量を算出する、
ことを特徴とする請求項１に記載の眼科装置。
【請求項７】
前記調整部は、前記被検眼を走査した走査角度と前記偏光状態を調整する調整量とを対応付けて予め記憶されたテーブルに基づいて、前記調整量を導出する
請求項６に記載の眼科装置。
【請求項８】
請求項１の眼科装置のプロセッサが行う制御方法であって、
信号光及び参照光の少なくとも一方の光路に配置され、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部の、ＯＣＴの信号光の走査角度に対応する、調整量を取得するステップと、
前記調整量に基づいて、前記信号光の偏光状態と前記参照光の偏光状態との差を抑制するように前記調整部を制御するステップと、
を含む眼科装置の制御方法。
【請求項９】
コンピュータに、
信号光及び参照光の少なくとも一方の光路に配置され、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部の、ＯＣＴの信号光の走査角度に対応する、前記信号光の偏光状態と前記参照光の偏光状態との差を抑制するように調整量を取得するステップと、
前記調整量に基づいて、前記調整部を制御するステップと、
を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、眼科装置、眼科装置の制御方法、及びプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、被検眼を経由した信号光と、信号光との干渉光に基づいて、眼底断層像を取得する光画像計測装置が知られている。従来から信号光と参照光の偏光状態を調整することが求められている（例えば、特開２０１５－７０９１９号公報参照）。
【発明の概要】
【０００３】
本開示の技術の第１の態様の眼科装置は、
光源からの光により被検眼を走査して得られた信号光と、前記光源からの光が分割された参照光との干渉光を検出する干渉光学系と、
前記信号光及び前記参照光の少なくとも一方の光路に配置され、前記信号光の偏光状態と前記参照光の偏光状態とが同じになるように、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部と、
前記被検眼を走査した走査角度に応じて、前記調整部を制御する制御部と、
を備える。
【０００４】
本開示の技術の第２の態様の眼科装置の制御方法は、
前記眼科装置のプロセッサが行う制御方法であって、
信号光及び参照光の少なくとも一方の光路に配置され、前記信号光の偏光状態と前記参照光の偏光状態とが同じになるように、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部の、ＯＣＴの信号光の走査角度に対応する、調整量を取得するステップと、
前記調整量に基づいて、前記調整部を制御するステップと、
を含む。
【０００５】
本開示の技術の第３の態様のプログラムは、
コンピュータに、
信号光及び参照光の少なくとも一方の光路に配置され、前記信号光の偏光状態と前記参照光の偏光状態とが同じになるように、前記少なくとも一方の光路を伝播する光の偏光状態を調整する調整部の、ＯＣＴの信号光の走査角度に対応する、調整量を取得するステップと、
前記調整量に基づいて、前記調整部を制御するステップと、
を実行させる。
【図面の簡単な説明】
【０００６】
眼科システムの構成の一例を示すブロック図である。
眼科装置の全体構成の一例を示す概略構成図である。
眼科装置に含まれる広角光学系の概略的な構成の一例を示す概念図である。

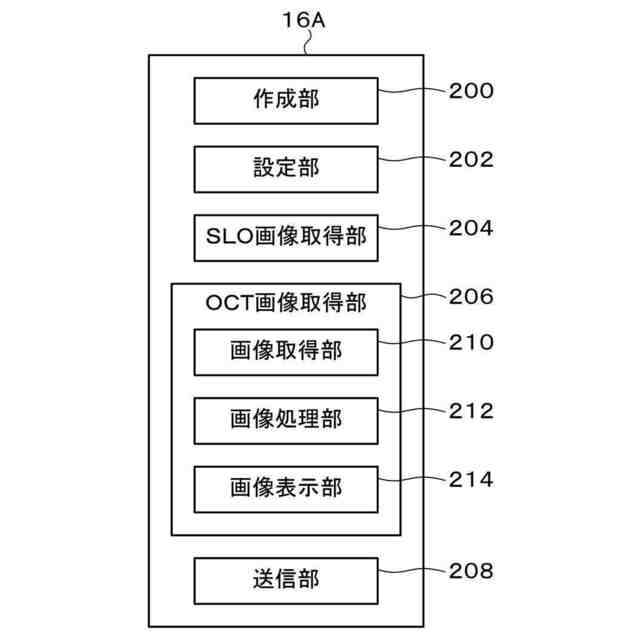

眼科装置の機能の一例を示すブロック図である。

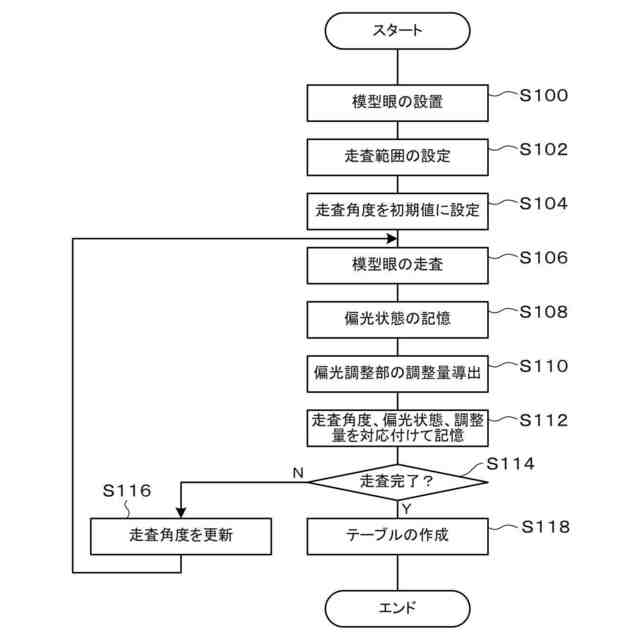

テーブルの作成処理の流れの一例を示すフローチャートである。
テーブルの内容の一例を示すイメージ図である。

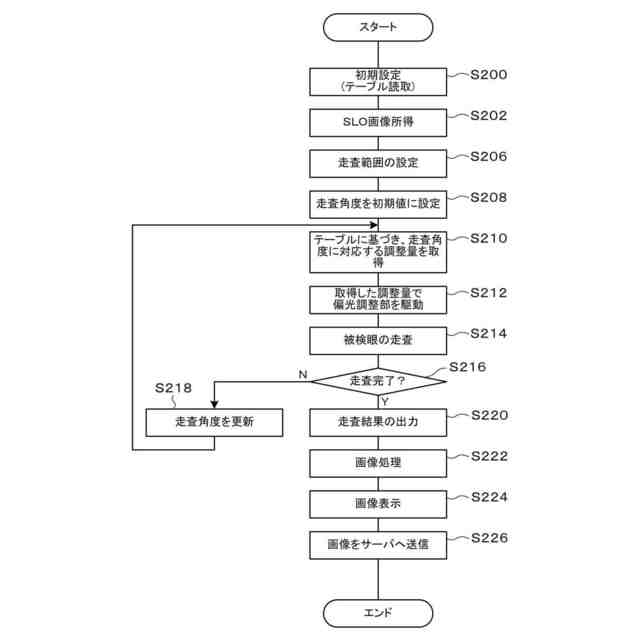

ＯＣＴによる撮影処理の流れの一例を示すフローチャートである。

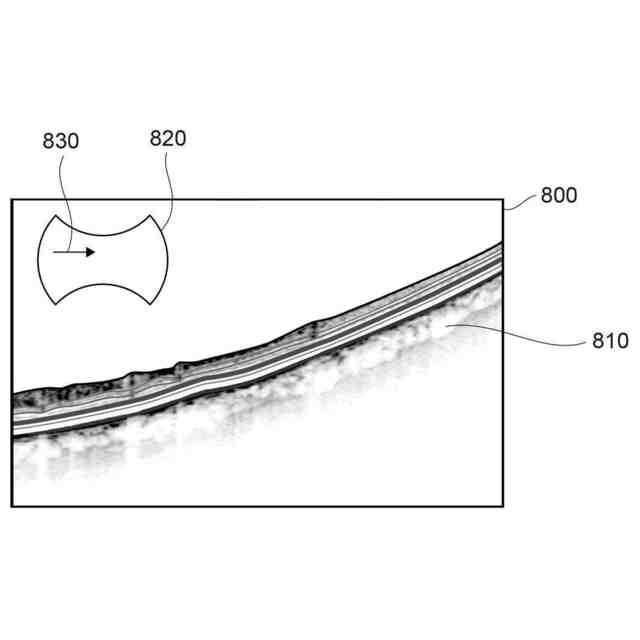

断層画像を含む表示画面の一例を示す図である。

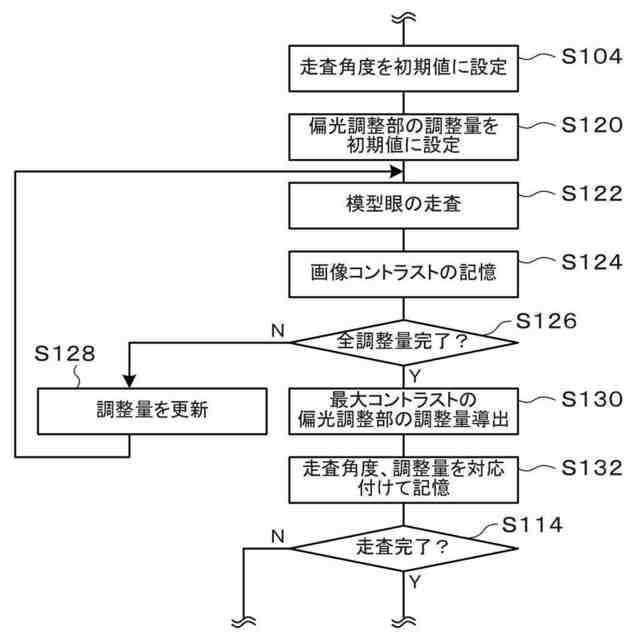

テーブルの作成処理の流れの一例を示すフローチャートである。
最適な調整量の導出に関する一例の説明図である。
テーブルの内容の一例を示すイメージ図である。
ＯＣＴユニットの一例を示すブロック図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照して本発明の実施形態を詳細に説明する。なお、以下では、説明の便宜上、走査型レーザ検眼鏡（ＳｃａｎｎｉｎｇＬａｓｅｒＯｐｈｔｈａｌｍｏｓｃｏｐｅ）を「ＳＬＯ」と称する。また、以下では、説明の便宜上、光干渉断層計（ＯｐｔｉｃａｌＣｏｈｅｒｅｎｃｅＴｏｍｏｇｒａｐｈｙ）を「ＯＣＴ」と称する。
【０００８】
［第１の実施形態］

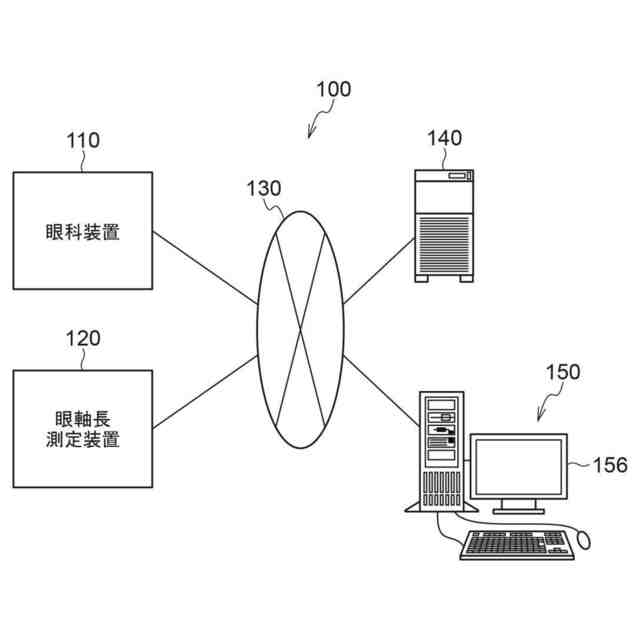

図１を参照して、眼科システム１００の構成の一例を説明する。
図１に示すように、眼科システム１００は、眼科装置１１０と、眼軸長測定装置１２０と、サーバ装置（以下、「サーバ」という）１４０と、画像表示装置（以下、「ビューワ」という）１５０と、を備えている。眼科装置１１０は、眼底画像と断層画像とを取得する。眼軸長測定装置１２０は、被検者の眼軸長を測定する。サーバ１４０は、眼科装置１１０によって複数の被検者の眼底が撮影されることにより得られた複数の眼底画像及び眼軸長を、被検者のＩＤに対応して記憶する。ビューワ１５０は、サーバ１４０により取得した眼底画像や眼底画像を解析して得られたデータを表示する。眼底画像には、ＳＬＯで撮影されたＳＬＯ眼底画像や、ＯＣＴで撮影されたＯＣＴ画像（あるいは、断層画像とも称する）などが含まれる。
【０００９】
眼科装置１１０、眼軸長測定装置１２０、サーバ１４０、ビューワ１５０は、ネットワーク１３０を介して、相互に接続されている。
【００１０】

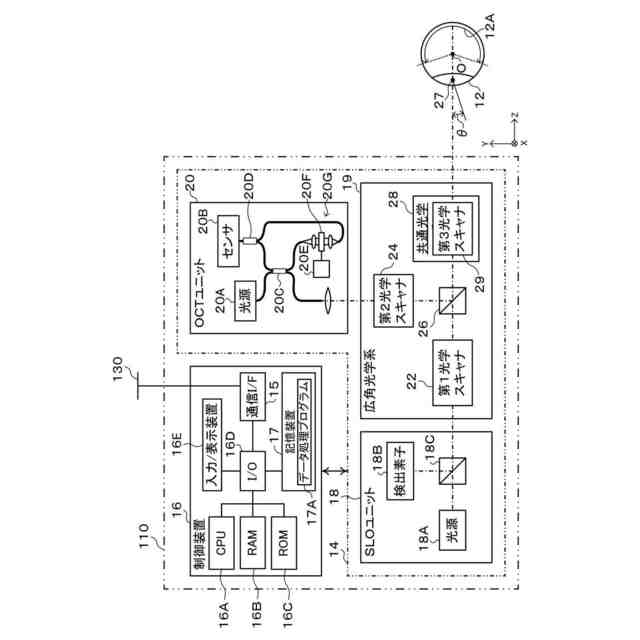

次に、図２を参照して、眼科装置１１０の構成を説明する。
図２に示すように、眼科装置１１０は、撮影装置１４および制御装置１６を含む。撮影装置１４は、被検眼の眼底を撮影する。制御装置１６は、ＣＰＵ（ＣｅｎｔｒａｌＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）１６Ａ、ＲＡＭ（ＲａｎｄｏｍＡｃｃｅｓｓＭｅｍｏｒｙ）１６Ｂ、ＲＯＭ（Ｒｅａｄ－Ｏｎｌｙｍｅｍｏｒｙ）１６Ｃ、および入出力（Ｉ／Ｏ）ポート１６Ｄを備えたコンピュータによって実現される。
眼科装置１１０は、本開示の技術の眼科装置の一例である。
（【００１１】以降は省略されています）
