公開番号2025103431
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220820
出願日2023-12-27
発明の名称カウンター、それを備えるキッチンキャビネットおよび家具
出願人株式会社LIXIL
代理人弁理士法人コスモス国際特許商標事務所
主分類A47B 96/18 20060101AFI20250702BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】裏張材への締結部材の確実な取り付けが可能であるとともに製造しやすいカウンター板およびそれを備えるキッチンキャビネット、家具を提供すること。
【解決手段】本開示技術に係るカウンター板3は、天板本体5と、天板本体5の片面に設けられた裏張材6と、裏張材6を貫通して設けられた固定部材9とを有し、固定部材9は、一端が裏張材6の表面側に露出している受け部10と、受け部10における一端の反対側に繋がっており、天板本体5と裏張材6とに挟まれているベース部11とを有し、裏張材6における天板本体5側の面と天板本体5における裏張材6側の面との少なくとも一方に、ベース部11を収容する凹部15が設けられており、裏張材6に、受け部10を貫通させる厚み方向の貫通孔16が形成されているものである。
【選択図】図3
特許請求の範囲【請求項１】
天板本体と、
前記天板本体の片面に設けられた裏張材と、
前記裏張材を貫通して設けられた固定部材とを有し、
前記固定部材は、
一端が前記裏張材の表面側に露出している受け部と、
前記受け部における前記一端の反対側に繋がっており、前記天板本体と前記裏張材とに挟まれているベース部とを有し、
前記天板本体と前記裏張材との少なくとも一方に、前記ベース部を収容する凹部が設けられているカウンター。
続きを表示（約 670 文字）【請求項２】
前記受け部は、筒状であるとともに有底の穴部が形成されている請求項１に記載のカウンター。
【請求項３】
前記穴部の壁面が円筒面である請求項２に記載のカウンター。
【請求項４】
前記ベース部の前記天板本体の板面と平行な面内における形状が、長手方向と短手方向とを有する非円形状である請求項１から請求項３までのいずれか１つに記載のカウンター。
【請求項５】
前記ベース部の側面と前記凹部の壁面とが密着している請求項４に記載のカウンター。
【請求項６】
前記受け部は、前記ベース部における長手方向の中心かつ短手方向の中心の位置に繋がっている請求項４に記載のカウンター。
【請求項７】
前記ベース部の厚さが２．５ｍｍ以上である請求項１から請求項３までのいずれか１つに記載のカウンター。
【請求項８】
前記天板本体における前記裏張材側の面が部分的に露出しており、
前記受け部に取り付けられた締結部材と、
前記締結部材により前記受け部に対して締結された固定金具とを有し、
前記固定金具は、前記天板本体における露出している前記裏張材側の面にシンクを押し付けている請求項１から請求項３までのいずれか１つに記載のカウンター。
【請求項９】
請求項８に記載のカウンターを有するキッチンキャビネット。
【請求項１０】
請求項１から請求項３までのいずれか１つに記載のカウンターを有する家具。

発明の詳細な説明【技術分野】
【０００１】
本開示技術は、カウンター、それを備えるキッチンキャビネットおよび家具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
キッチンキャビネットあるいは家具の天板として用いられるカウンターには、天板本体と裏張材との２層構造のものがある。特許文献１の「キッチンカウンター」がその例である。キッチンキャビネットあるいは家具では、カウンターと他の部材とを固定する必要がある。このため、「裏打材」に対してネジ等の締結部材を打ち込むことが求められる。特許文献１の技術ではそのため、雌ねじ部材を裏打材に埋め込んでいる。雌ねじ部材として、鬼目ナット等、裏打材に食い込む爪部を有するものを用いている。
【先行技術文献】
【特許文献】
【０００３】
特開2022-186210号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記した従来の技術では、爪部を有する雌ねじ部材の裏打材への取り付け工程が煩雑であった。また、ネジ固定時の管理も煩雑であった。
【０００５】
本開示技術の課題とするところは、裏張材への締結部材の確実な取り付けが可能であるとともに製造しやすいカウンターおよびそれを備えるキッチンキャビネット、家具を提供することにある。
【課題を解決するための手段】
【０００６】
本開示技術の一態様におけるカウンターは、天板本体と、天板本体の片面に設けられた裏張材と、裏張材を貫通して設けられた固定部材とを有し、固定部材は、一端が裏張材の表面側に露出している受け部と、受け部における一端の反対側に繋がっており、天板本体と裏張材とに挟まれているベース部とを有し、天板本体と裏張材との少なくとも一方に、ベース部を収容する凹部が設けられており、裏張材に、受け部を貫通させる厚み方向の貫通孔が形成されているものである。
【図面の簡単な説明】
【０００７】
実施の形態に係るキッチンキャビネットの斜視図である。
実施の形態に係る天板の平面図である。
実施の形態に係る天板の断面図（その１）である。

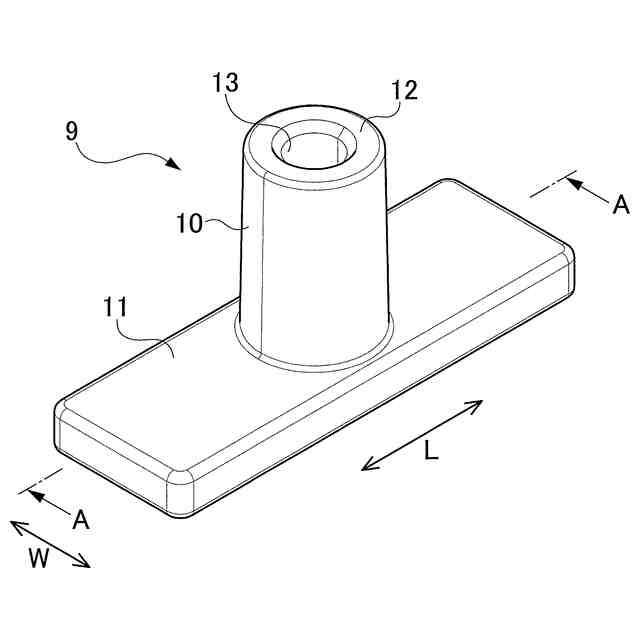

固定部材を示す斜視図である。

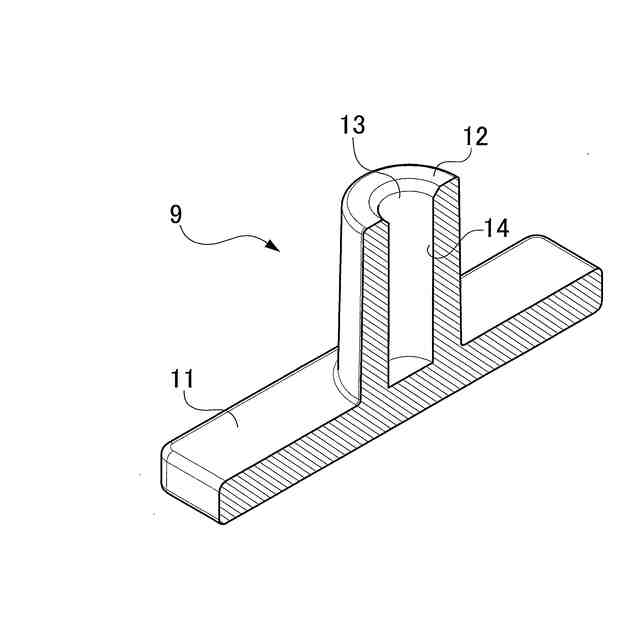

固定部材を一部切断して示す斜視図である。

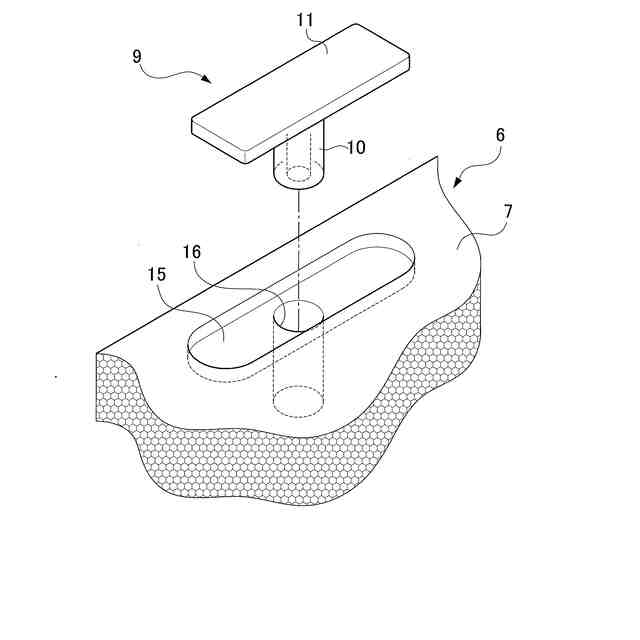

裏張材の形状を示す部分斜視図である。

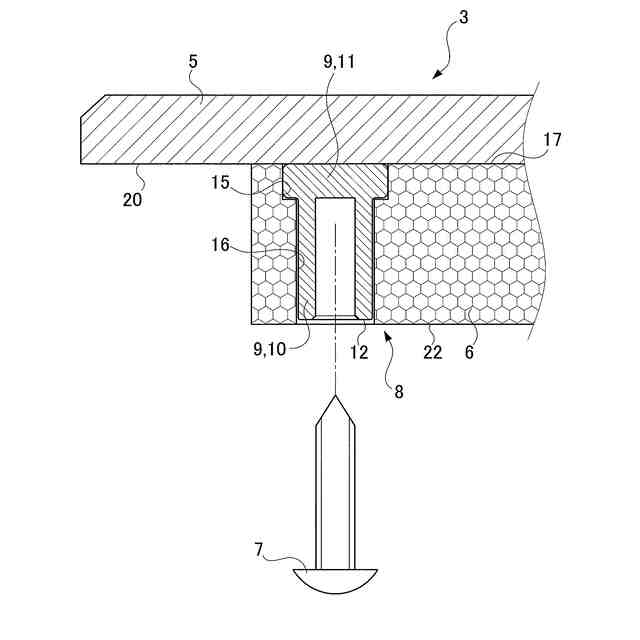

実施の形態に係る天板の断面図（その２）である。

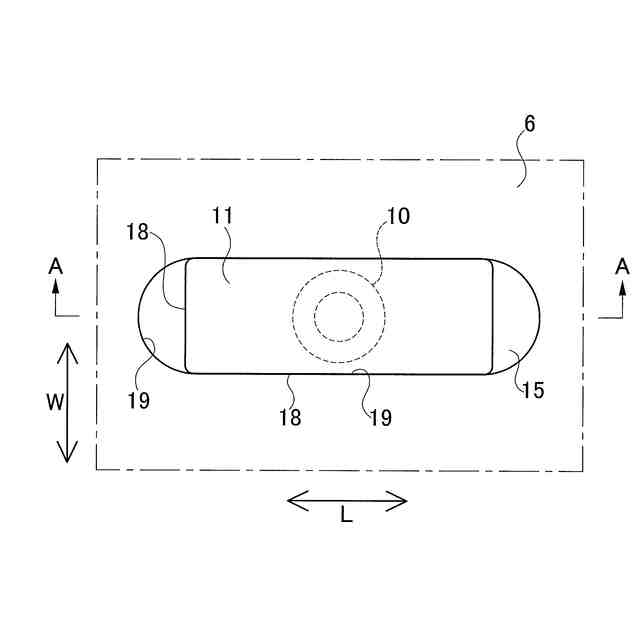

凹部およびベース部を示す平面図である。

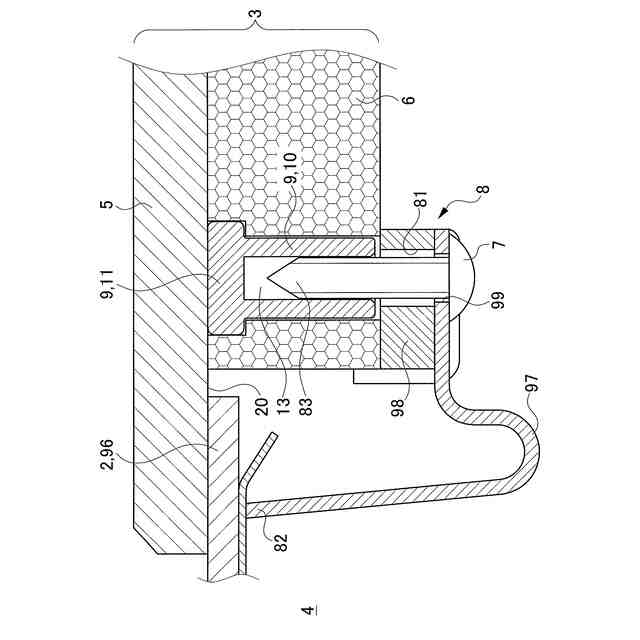

天板と他の部材との取付構造の例を示す断面図（その１）である。
天板と他の部材との取付構造の例を示す断面図（その２）である。
変形例に係る天板の断面図（その１）である。
変形例に係る天板の断面図（その２）である。
変形例に係る天板の断面図（その３）である。
【発明を実施するための形態】
【０００８】

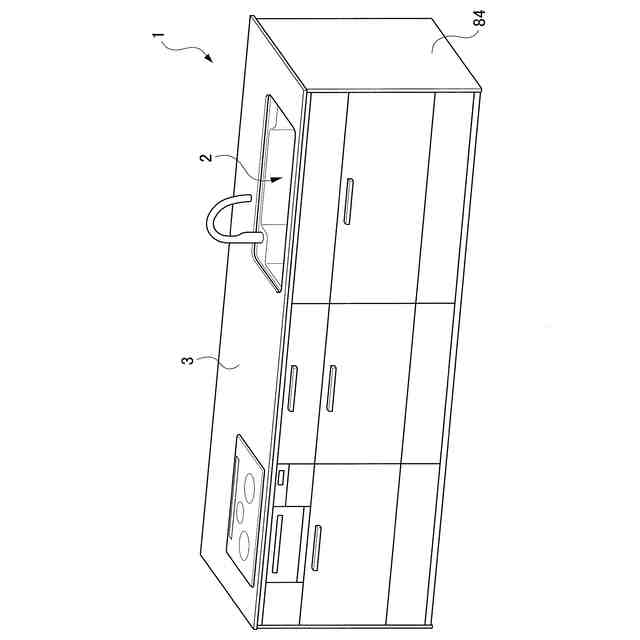

本開示技術を具体化した実施の形態に係るキッチンキャビネット１の全体図を図１に示す。本形態のキッチンキャビネット１は、全体として略直方体形状のものである。キッチンキャビネット１の上部における左右方向中程の位置に、シンク２が備えられている。図１では、水栓およびそのための給水管、前面の化粧板または化粧扉を省略して示している。
【０００９】

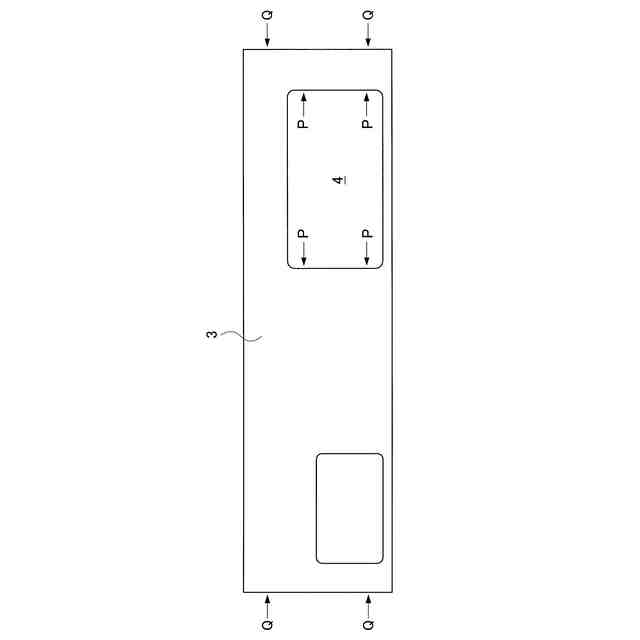

キッチンキャビネット１は、その上面に天板３を有している。天板３は、キッチンキャビネット１用のカウンターである。単体の状態での天板３を図２に示す。天板３は、開口４が形成されている板状の部材である。開口４は、シンク２を取り付けるための部位である。
【００１０】

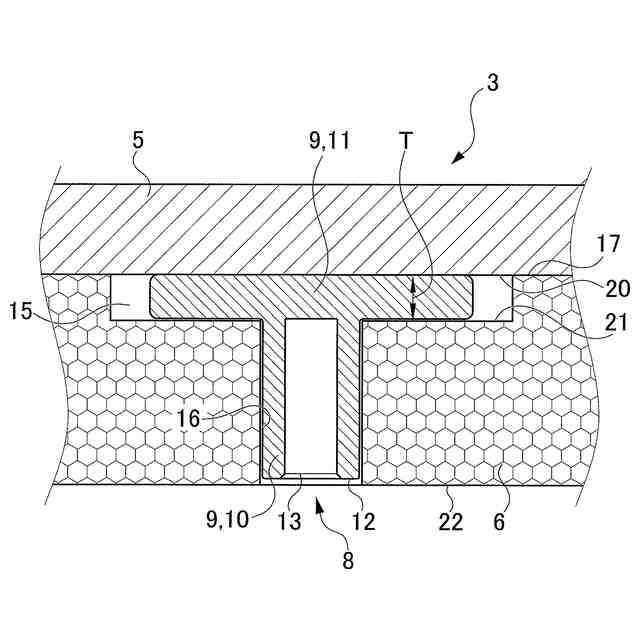

天板３は、図３の断面図に示されるように、天板本体５と裏張材６とを有する２層構造のものである。天板本体５は、キッチンキャビネット１において上向きに配置される層である。図１で天板３として見えているのは実際には天板本体５である。天板本体５は、天板３のうち、キッチンキャビネット１においてユーザーと主に対面する層である。裏張材６は、天板本体５の片面に設けられている。裏張材６は、天板３のうち、キッチンキャビネット１において下向きに配置される層である。裏張材６は、キッチンキャビネット１においてユーザーからは見えない層である。図３には、開口４の縁辺の位置の断面図が示されている。天板本体５が開口４に向かって裏張材６よりも突出している。このため、天板本体５の裏張材６側の面２０が部分的に露出している。
（【００１１】以降は省略されています）
