公開番号2025105968
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025077131,2023097146
出願日2025-05-07,2015-04-06
発明の名称波形モニタ及び表示生成方法
出願人プロジェクト・ジャイアンツ・エルエルシー
代理人個人,個人
主分類H04N 17/00 20060101AFI20250703BHJP(電気通信技術)
要約【課題】なじみのある絞り(F)段数を用いて、広いダイナミック・レンジをコンパクトに表示可能にする。

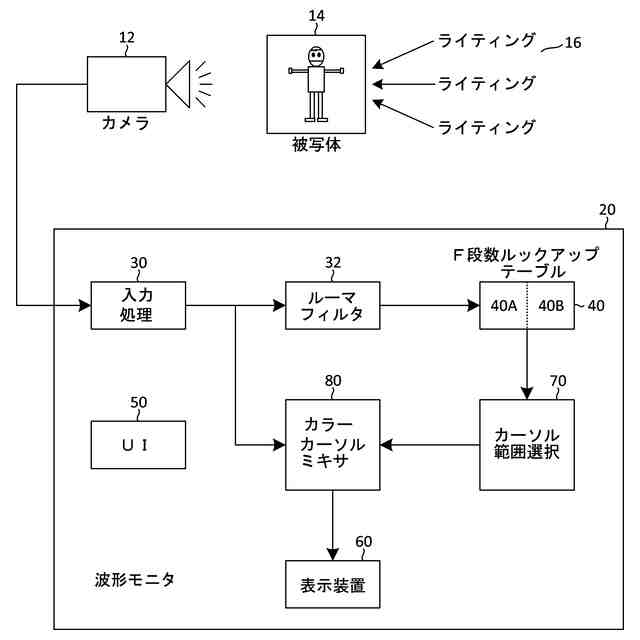

【解決手段】波形モニタ20は、カメラ12のオリジナル画像から、変更画像を生成する。波形モニタ20の輝度測定システムは、オリジナル画像の画素の輝度値を生成し、これを等価なF段数値に変換する。カーソル範囲選択ブロック70は、F段数値の範囲を生成し、カラー・カーソル・ミキサ80は、オリジナル画像中のF段数値の範囲に入る画素を選択的に疑似カラーで着色して変更する。
【選択図】図1
特許請求の範囲【請求項１】
画像入力部と、測定値の表示を見るためのモニタとを有する波形モニタであって、
上記画像入力部で受けたオリジナル画像から画素の輝度値を測定する測定システムと、
該測定された輝度値に対しガンマ除去又は対数処理を行い、更に、ルックアップ・テーブルを用いて上記ガンマ除去又は対数処理が行われた輝度値を等価なＦ段数Ｌｏｇ２（Ｙ／Ｙｍａｘ）スケールに変換することによって、上記測定された輝度値から等価なＦ段数値を生成するように構成された変換部であって、このうちＹが上記測定された輝度値の輝度値であり、Ｙｍａｘが上記測定された輝度値のうちの最大輝度値である変換部と、
第１のＦ段数値の範囲を生成するように構成された選択部と、
上記第１のＦ段数値の範囲内に入る、上記オリジナル画像の選択された画素については色つきの画素にし、上記オリジナル画像の選択されなかった画素についてはそのモノクレームの画素をそのまま通すよう構成されたカラーミキサと、
上記カラーミキサにより上記オリジナル画像から変更された画像を表示するように構成された出力信号生成構造と
を具備する波形モニタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、波形モニタ上に情報を表示する技術に関し、特に、カメラの出力信号波形を監視するための波形モニタと、その表示生成方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
撮影現場におけるビデオ制作や映画制作では、撮影シーンのライティングやカメラの利得又は絞りを調整するのに、入射光メータ又は反射光（スポット）メータを使用することが度々必要になる。こうした露出計（光メータ）による測定やライティング調整が、絞り段数（Ｆ段数：Ｆ－ｓｔｏｐ）ような相対的な値で行われる。ユーザは、周知のように、撮像素子の露出時間（シャッター速度）と、レンズの絞り値（Ｆ値）との組み合わせを調整する過程で絞り段数を変化させる。Ｆ値は、レンズの焦点距離を有効口径で割り算して導かれる無次元の比率である。例えば、レンズの絞りを１段開ける（例えば、Ｆ値を２．８から２に小さくする）と、レンズを通過する光の量が２倍又は約６ｄＢ増加する。逆にレンズの絞りを１段絞る（例えば、Ｆ値を２から２．８に大きくする）と、レンズを通過する光の量が１／２になる。しかし、Ｆ値を１段変化させてもＦ値は、２の平方根（＝１．４１４２・・・）の比率でしか変化しない（非特許文献１参照）。Ｆ値は、典型的には、レンズの絞り（開口）調整のための指標として機能している。
【０００３】
現在、映画制作及びビデオ制作の両方で、電子的な撮像素子を用いたカメラが利用されており、この撮像素子は、非常に大きなダイナミック・レンジと、非常に大きな可変利得を有している。例えば、典型的なデジタル一眼レフ・カメラ（例えば、ニコン製Ｄ８００型など）では１４．４段あるのに比較して、ネガ・フィルムの場合では１３段である（約６ｄＢ／段）。映画制作やビデオ制作では、１２ビット分解能のデジタル・ビデオ出力信号に圧縮する場合はもちろん、１０ビット分解能のデジタル・ビデオ出力信号に圧縮する場合でさえ、カメラ内での比較的新しい対数（ｌｏｇ）処理に加えて、伝統的なガンマ（ｐｏｗｅｒ－ｌａｗ）補正が、ダイナミック・レンジに関して引き続き大きな地位を占めている。なお、最近の流行として、デジタル一眼レフ・カメラで静止画だけでなく、動画制作が行われている。これによると、従来のプロ用映像機材に比較して大幅に安価でありながら、大きなボケのある映像が制作できる。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１７４１２８号公報
特開２０００－２２４６１８号公報
特開２０１１－１４６９３６号公報
【非特許文献】
【０００５】
「絞り値（Ｆ値）」の解説、特に「絞り値の変わり方」の項、株式会社ニコンイメージングジャパン、［オンライン］、［２０１５年４月４日検索］、インターネット＜ｈｔｔｐ：／／ｗｗｗ．ｎｉｋｏｎ－ｉｍａｇｅ．ｃｏｍ／ｅｎｊｏｙ／ｐｈｏｔｏｔｅｃｈ／ｍａｎｕａｌ／０４／０４．ｈｔｍｌ＞
【発明の概要】
【発明が解決しようとする課題】
【０００６】

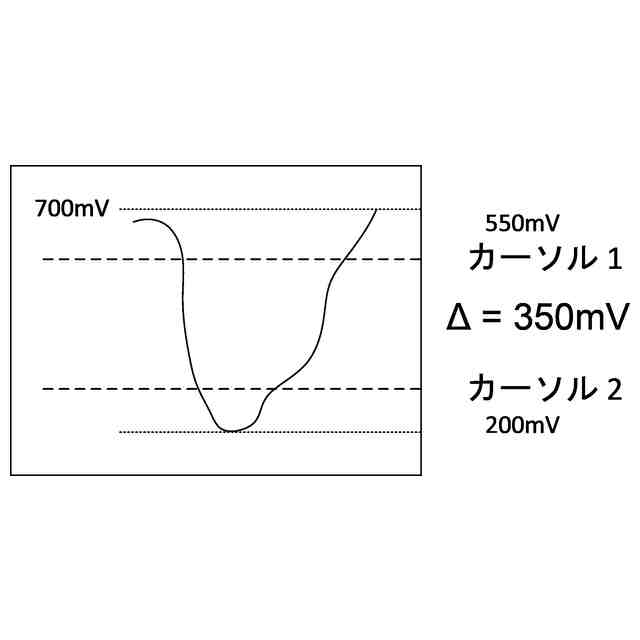

撮影時などでは、カメラの調整（利得や絞り）及び撮影シーン・ライティングに基いて、ダイナミック・レンジをどのように上手に利用するか判断することが非常に重要である。これは、典型的には、カメラの出力信号をピクチャ・モニタ（ダイナミック・レンジは１０段より小さい）上で観測することによって、カメラの出力信号に対して行う。このとき、良く校正されたピクチャ・モニタを用いても、これを単純に観察した場合では、目が順応するために、詳細な部分は黒色に沈んで認識できない状態となり、ダイナミック・レンジは約７段に制限されてしまうことに注意されたい。ビデオ波形モニタも度々利用されるが、現在のところ、こうした波形モニタは、線形な電圧表示に限定されており、ダイナミック・レンジの大部分は、０に近いわずか数ｍＶに圧縮された黒色に近いものである。高ダイナミック・レンジの無線周波数（ＲＦ）信号を分析する場合と同様に、線形な波形のスケーリングは適切なものではない。
【０００７】
本発明の実施形態は、こうした従来技術の課題やその他の問題を解決しようとするものである。
【課題を解決するための手段】
【０００８】
本発明の実施形態には、重み付けしたカメラの出力信号波形をリアルタイムで観察するため方法及び装置があり、これは、カメラの撮像素子に適用するガンマ補正やその他の非線形補正と、波形をｌｏｇ
2
の「Ｆ段数」で重み付けした波形に変換して校正された目盛りとカーソルと共に表示することとを組み合わるものである。
【０００９】

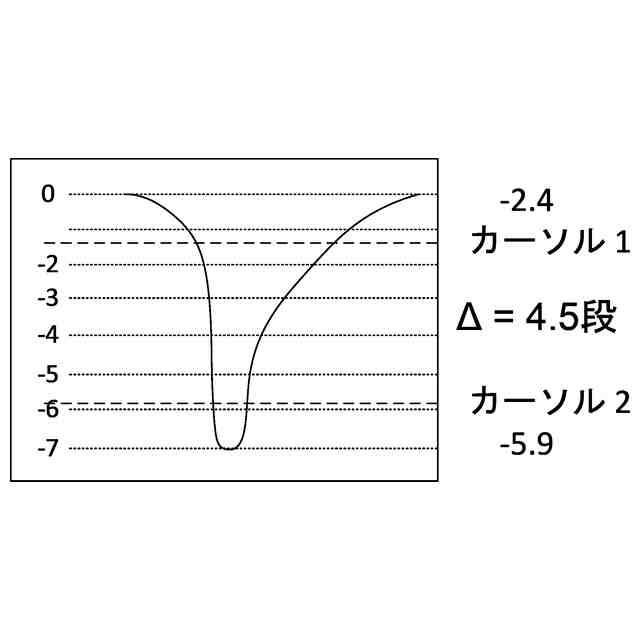

加えて、本発明の実施形態には、校正されたＦ段数重み付け波形の任意の領域を、Ｆ段数値を読み出せる可変マーカ又はカーソルを用いて選択可能にする方法及び装置が含まれる。これら可変マーカによれば、好ましくは、このマーカで選択したＦ段数値に対応して、カメラ画像の画像表示上の対応する領域を示すことができる。
【００１０】
本発明の実施形態としては、オリジナル画像から変更画像を生成する波形モニタもあり、この波形モニタは、輝度値を生成し、続いてこれと等価なＦ段数値に変換する輝度測定システムを含んでいる。選択部は、Ｆ段数値の範囲を選択するのに用いられる。画像変更部は、選択されたＦ段数値の範囲に入る選択された画素に関してオリジナル画像を変更する。例えば、オリジナル画像に関して、選択された画素を着色した画素と入れ替えるか又は着色した画素と混ぜる、即ち、オリジナル画像の選択された画素を擬似的に着色する（本来の色を代わりの色に変更する）ことによって、オリジナル画像を変更するようにしても良い。このような手法で、画像を変更する方法に関しても開示する。
（【００１１】以降は省略されています）
