特許ウォッチ

公開番号2025107380
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025078353,2021051379
出願日2025-05-09,2021-03-25
発明の名称被膜形成方法
出願人ベック株式会社
代理人
主分類B05D 1/40 20060101AFI20250710BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】
酸化硬化型樹脂を含む被覆材の密着性、耐リフティング性等を改善することを目的とする。
【解決手段】
脂肪族炭化水素含有溶剤(C)に可溶な可溶型樹脂であって重量平均分子量が2000～20000である酸化硬化型樹脂(A1)、脂肪族炭化水素含有溶剤(C)に可溶な可溶型樹脂であって重量平均分子量が28000～300000である酸化硬化型樹脂(A2)、金属ドライヤー(B)、及び脂肪族炭化水素含有溶剤(C)を均一に混合して被覆材を製造し、基材に対し、エポキシ樹脂下塗材を塗付した後、上記被覆材を塗付することを特徴とする。
【選択図】なし

特許請求の範囲【請求項１】
脂肪族炭化水素含有溶剤（Ｃ）に可溶な可溶型樹脂であって重量平均分子量が２０００～２００００である酸化硬化型樹脂（Ａ１）、脂肪族炭化水素含有溶剤（Ｃ）に可溶な可溶型樹脂であって重量平均分子量が２８０００～３０００００である酸化硬化型樹脂（Ａ２）、金属ドライヤー（Ｂ）、及び脂肪族炭化水素含有溶剤（Ｃ）を均一に混合して被覆材を製造し、
基材に対し、
エポキシ樹脂
下塗材を塗付した後、上記被覆材を塗付することを特徴とする被膜形成方法。
続きを表示（約 82 文字）【請求項２】
上記酸化硬化型樹脂（Ａ１）と上記酸化硬化型樹脂（Ａ２）の混合比は、固形分重量比９９：１～５０：５０である請求項１記載の被膜形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、新規な被覆材、及び被膜形成方法に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、建築物、土木構造物等においては、その基材の機能性付与、及び保護や美観性の向上等を目的として、各種被覆材（下塗材及び上塗材等）を積層して被膜を形成する仕上げが行われている。近年、このような被覆材の分野においては、塗装時の安全性や、作業衛生の点、あるいは大気汚染への影響等を考慮し、トルエン、キシレン等の芳香族炭化水素含有溶剤の使用を抑える動きが強まっている。このような動きに対応するため、脂肪族炭化水素含有溶剤を用いた環境対応型の被覆材が種々提案されている。
【０００３】
また、このような環境対応型の被覆材として、酸化硬化型樹脂を使用した被覆材が知られている（特許文献１等）。特許文献１は、不飽和脂肪酸に含まれる反応性二重結合同士の酸化によって架橋反応を生じさせる１液架橋性（硬化型）の被覆材である。このような酸化硬化型樹脂を含む被覆材は、光沢性、作業性に優れることから、上塗材として多く採用されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－２６２０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このような環境対応型の被覆材を上塗材として使用した際、下塗材の種類によっては被覆材のリフティング等が発生する場合があった。また、光沢性にも劣る場合があった。
【０００６】
本発明は、このような点に鑑みなされたものであり、酸化硬化型樹脂を含む被覆材の耐リフティング性、光沢性等を改善することを目的とするものである。
【課題を解決するための手段】
【０００７】
このような課題を解決するために本発明者らは、鋭意検討の結果、特定の酸化硬化型樹脂を必須成分とする被覆材に想到し、本発明を完成するに到った。
【０００８】
すなわち、本発明は以下の特徴を有するものである。
１．
脂肪族炭化水素含有溶剤（Ｃ）に可溶な可溶型樹脂であって重量平均分子量が２０００～２００００である酸化硬化型樹脂（Ａ１）、脂肪族炭化水素含有溶剤（Ｃ）に可溶な可溶型樹脂であって重量平均分子量が２８０００～３０００００である酸化硬化型樹脂（Ａ２）、金属ドライヤー（Ｂ）、及び脂肪族炭化水素含有溶剤（Ｃ）を均一に混合して被覆材を製造し、
基材に対し、
エポキシ樹脂
下塗材を塗付した後、上記被覆材を塗付することを特徴とする被膜形成方法。
２．
上記酸化硬化型樹脂（Ａ１）と上記酸化硬化型樹脂（Ａ２）の混合比は、固形分重量比９９：１～５０：５０である１．記載の被膜形成方法。
【発明の効果】
【０００９】
本発明の被覆材によれば、耐リフティング性等に優れた被膜を形成することができる。さらに、光沢等の仕上がり性等においても有利な効果を得ることができる。

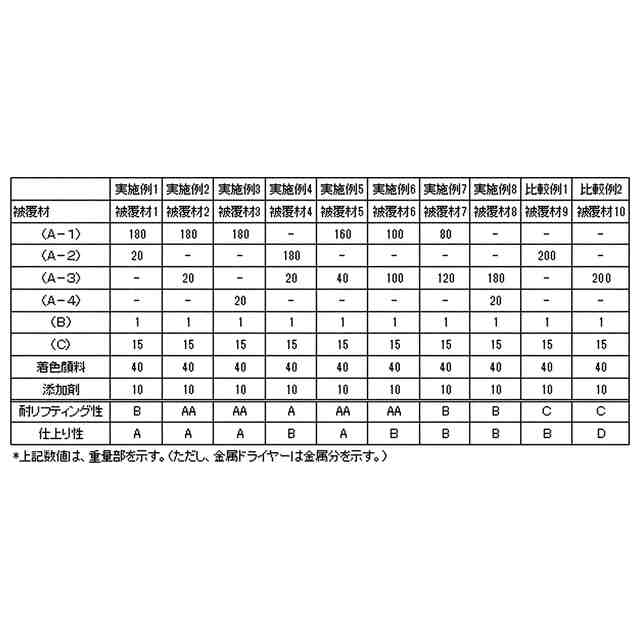

【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について説明する。
（【００１１】以降は省略されています）

関連特許
