公開番号2025107472
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025081252,2023130724
出願日2025-05-14,2020-05-25
発明の名称シリンダー錠
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05B 9/08 20060101AFI20250710BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】同じ仕様のシリンダー錠を種々の仕様の箱錠に適用できるようにしたシリンダー錠を提供すること。
【解決手段】シリンダー錠本体部3と、シリンダー錠本体部3の一端側に設けられ、鍵が挿入される鍵挿入部5と、複数の仕様の箱錠のそれぞれに対応する複数種類の変位伝達部材13と、シリンダー錠本体部3の他端側に設けられ、変位伝達部材13を取り付け可能な変位伝達部材取付部310と、を備え、変位伝達部材取付部310は、複数種類の各々の変位伝達部材13を着脱自在に取り付け可能であり、シリンダー錠本体部3には、鍵挿入部5に連なる鍵穴29を有し、鍵穴29は、シリンダー錠本体部3の軸方向の長さが異なる複数のシリンダー錠のいずれにも適合するように形成され、シリンダー錠本体部3の軸方向の長さが異なる複数のシリンダー錠1のいずれにも1つの共通の鍵で施錠および解錠が可能なシリンダー錠1。
【選択図】図6

特許請求の範囲【請求項１】
変位伝達部材を介して箱錠の施錠および解錠が可能なシリンダー錠であって、
シリンダー錠本体部と、
前記シリンダー錠本体部の一端側に設けられ、鍵が挿入される鍵挿入部と、
複数の仕様の前記箱錠のそれぞれに対応する前記変位伝達部材と、
前記シリンダー錠本体部の他端側に設けられ、前記変位伝達部材を取り付け可能な変位伝達部材取付部と、を備え、
前記変位伝達部材取付部は、前記変位伝達部材を着脱自在に取り付け可能であり、
前記シリンダー錠本体部には、前記鍵挿入部に連なる鍵穴を有し、前記鍵穴は、前記シリンダー錠本体部の軸方向の長さが異なる複数のシリンダー錠のいずれにも適合するように形成され、前記シリンダー錠本体部の軸方向の長さが異なる複数のシリンダー錠のいずれにも１つの共通の前記鍵で施錠および解錠が可能である、
シリンダー錠。
続きを表示（約 670 文字）【請求項２】
前記シリンダー錠本体部の前記一端側に設けられ、シリンダーカバーを取り付け可能なシリンダーカバー取付部をさらに備え、
前記シリンダーカバー取付部は、複数の仕様のシリンダーカバーを着脱自在に取り付け可能である、請求項１に記載のシリンダー錠。
【請求項３】
前記シリンダー錠本体部の中心と前記変位伝達部材の中心とが同軸である、請求項１又は２に記載のシリンダー錠。
【請求項４】
請求項１又は２に記載のシリンダー錠を複数備えるシリンダー錠セットであって、
前記複数のシリンダー錠は、いずれも前記他端側の内部構造は同一である一方で前記シリンダー錠本体部の軸方向の長さが異なるものであり、
前記シリンダー錠本体部の軸方向の長さが異なる前記複数のシリンダー錠のいずれにも対応可能な単一種の前記鍵を備える、シリンダー錠セット。
【請求項５】
シリンダー錠本体部の一端側と他端部側のうち前記一端側に鍵が挿入される鍵挿入部が設けられたシリンダー錠を複数備えるシリンダー錠セットであって、
複数の前記シリンダー錠は、いずれも前記他端側の内部構造は同一であり、かつ前記一端側の内部構造は異なり、前記シリンダー錠本体部の軸方向の長さが同一であり、
前記シリンダー錠本体部の軸方向の長さが同一の前記複数のシリンダー錠のいずれにも対応可能な単一種の鍵を備える、シリンダー錠セット。
【請求項６】
請求項1又は２に記載のシリンダー錠を備えるドア。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シリンダー錠に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
一般的に、シリンダー錠は、扉の戸先内部などに設けられる一つの仕様の箱錠に対して一対一の対応関係持つ仕様のものが適用される。これに対し、仮設又は既設の箱錠に対して、原シリンダー錠のみを、取付型式の異なる他のシリンダー錠に付け換え可能にしたシリンダー錠付換え装置が提案されている（例えば、特許文献１参照）。特許文献１の装置では、箱錠を環状のアダプターを含む交換用組立体を持つ構造にして、原シリンダー錠とは仕様の異なる他のシリンダー錠を既設の箱錠に適合させるようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３１１１７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の交換用組立体を持つ箱錠は、同じ仕様の箱錠に対して、原シリンダー錠とは仕様の異なるシリンダー錠を適用しようとする場合には便利である。しかしながら、上述とは逆の場合、即ち、同じ仕様のシリンダー錠を種々の仕様の箱錠に適用しようとする場合には特許文献１の技術では対処できない。
【０００５】
本開示は、上記のような状況に鑑みてなされたものであり、同じ仕様のシリンダー錠を種々の仕様の箱錠に適用できるようにしたシリンダー錠を提供することを目的とする。
【課題を解決するための手段】
【０００６】
変位伝達部材を介して箱錠の施錠および解錠が可能なシリンダー錠であって、シリンダー錠本体部と、前記シリンダー錠本体部の一端側に設けられ、鍵が挿入される鍵挿入部と、複数の仕様の前記箱錠のそれぞれに対応する複数種類の前記変位伝達部材と、前記シリンダー錠本体部の他端側に設けられ、前記変位伝達部材を取り付け可能な変位伝達部材取付部と、を備え、前記変位伝達部材取付部は、前記複数種類の各々の変位伝達部材を着脱自在に取り付け可能であり、前記シリンダー錠本体部には、前記鍵挿入部に連なる鍵穴を有し、前記鍵穴は、前記シリンダー錠本体部の軸方向の長さが異なる複数のシリンダー錠のいずれにも適合するように形成され、前記シリンダー錠本体部の軸方向の長さが異なる複数のシリンダー錠のいずれにも１つの共通の前記鍵で施錠および解錠が可能である、シリンダー錠である。
【図面の簡単な説明】
【０００７】
本開示の一つの形態におけるシリンダー錠と箱錠との対応関係を表す概念図である。

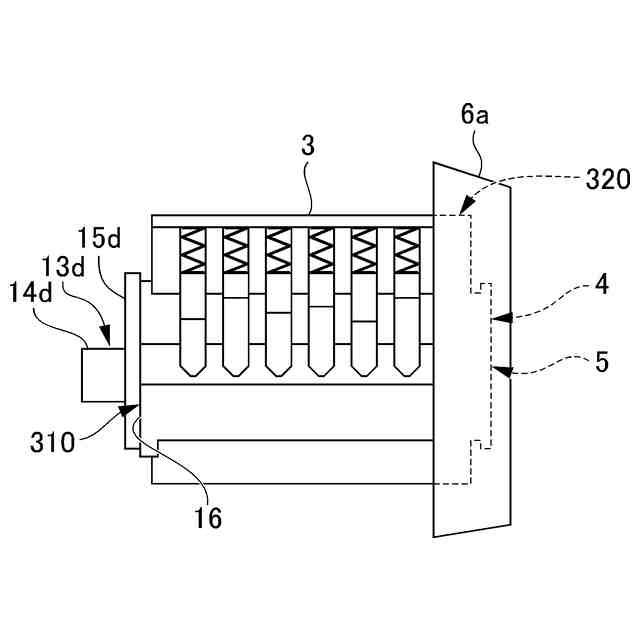

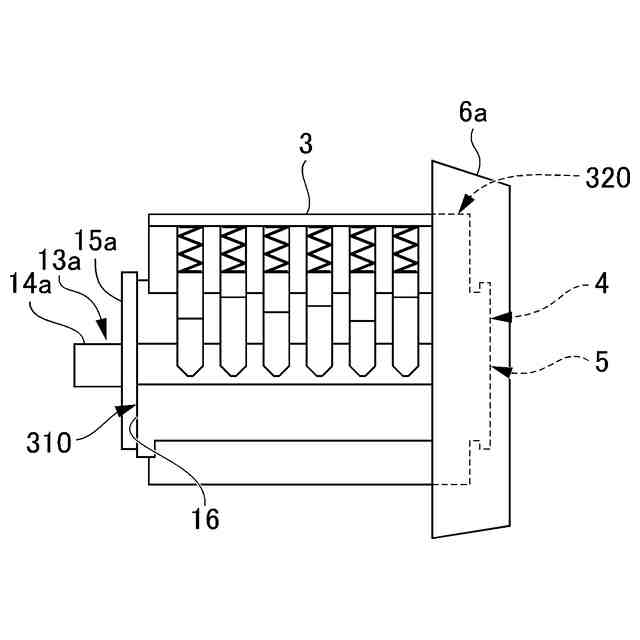

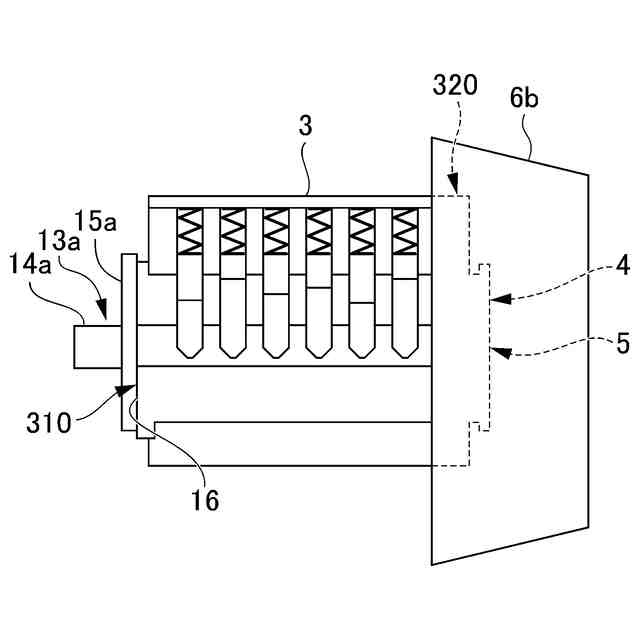

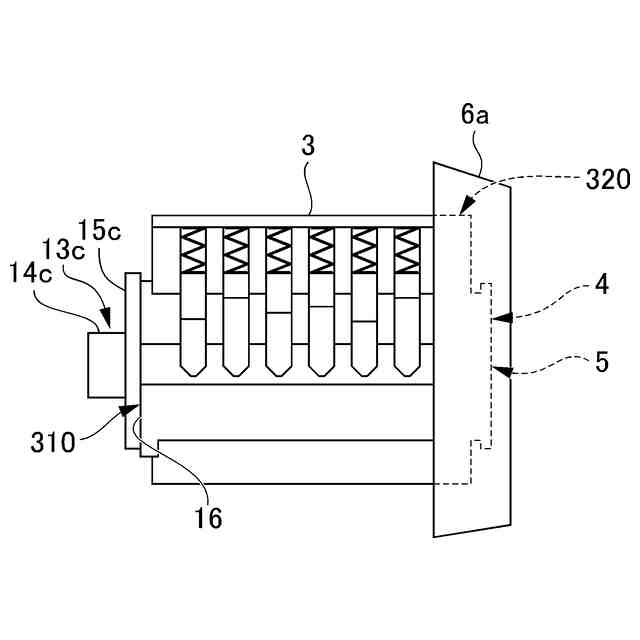

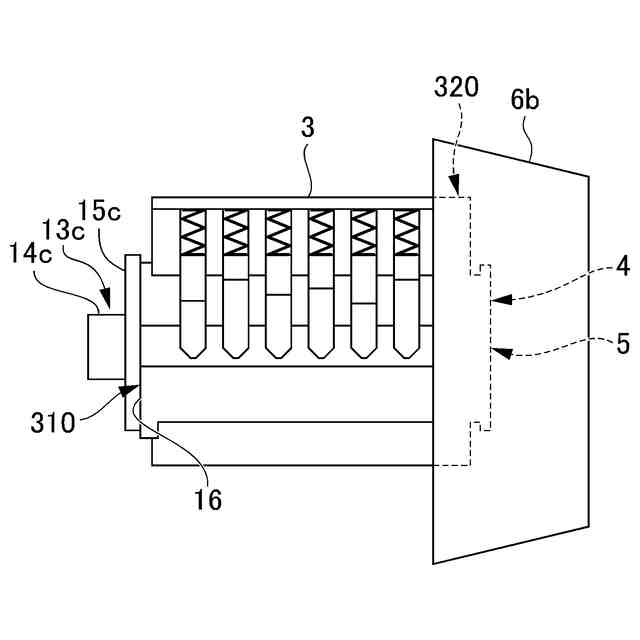

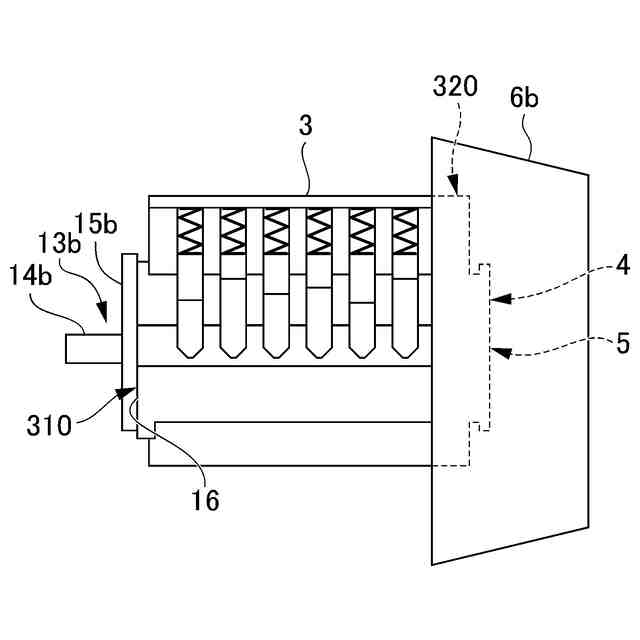

本開示の一例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の他の例におけるシリンダー錠とテールピースおよびシリンダーカバーとの組み合わせを示す図である。
本開示の一例におけるシリンダー錠に対応する箱錠の側面斜視図である。
本開示の一例におけるシリンダー錠を背面側から見た斜視図である。
本開示の一例におけるシリンダー錠の分解図である。
本開示のシリンダー錠本体部の一例を示す図である。
本開示のシリンダー錠本体部の他の例を示す図である。
本開示のシリンダー錠本体部の他の例を示す図である。
本開示のシリンダー錠本体部の他の例を示す図である。
共通プラットフォームを用いたシリンダー錠本体部の一例を示す縦断面図である。
共通プラットフォームを用いたシリンダー錠本体部の他の例を示す縦断面図である。
共通プラットフォームを用いたシリンダー錠本体部の他の例を示す縦断面図である。
【発明を実施するための形態】
【０００８】

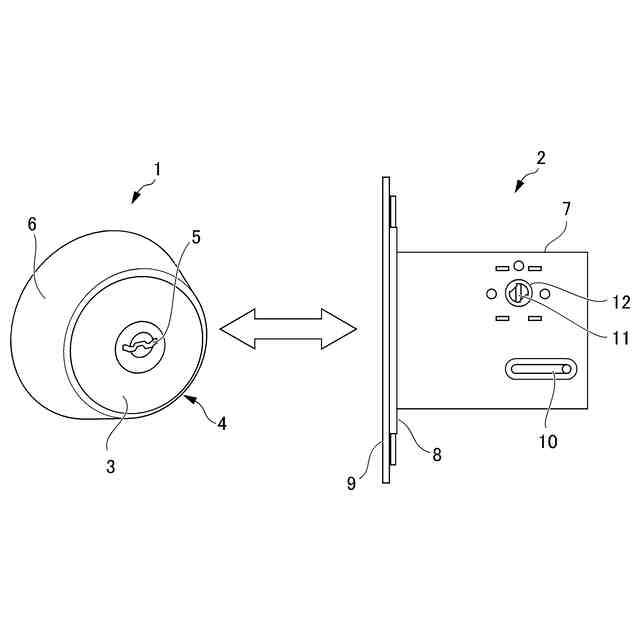

図１は、本開示の一つの形態における、例えば扉に取り付けられるシリンダー錠とこの扉の戸先内に設けられる箱錠との対応関係を表す概念図である。
図１において、左側にシリンダー錠１が示され、右側にシリンダー錠１が適用される箱錠２が示されている。図１では、シリンダー錠１は、シリンダー錠本体部３の前端側４に鍵挿入部５を有している。この鍵挿入部５から、シリンダー錠１に適合する鍵が挿入される。また、シリンダー錠本体部３の前端側４の周囲に環状のシリンダーカバー６が施されている。
【０００９】
一方、箱錠２については、錠箱７の左側面が描かれている。錠箱７の前面側（図１では左側）にフロント裏板８が設けられ、フロント裏板８に重なるようにしてフロント板９が設けられている。錠箱７の左側面下部後方には図示しないデッドボルトのガイドピンを進退方向（図１では左右方向）に案内するガイド孔１０が設けられている。
【００１０】
錠箱７の左側面におけるガイド孔１０の上方に位置して、シリンダー錠本体部３の後述する変位伝達部材である板状のテールピースが嵌合する嵌合穴１１が形成された「ダルマ」とも通称されるデッドボルト用の駆動部材１２が設けられている。駆動部材１２は変形扇形等その仕様に応じた形状の板状部材を主体的に有して構成される。図１の場合は、駆動部材１２のうちの錠箱７に形成された穴から若干突出した円柱状部分の頭部のみが視認される。駆動部材１２は嵌合穴１１に嵌合したテールピースの回動により回動変位し、この回動変位によって所定の変位伝達機構を介してデッドボルトが進退方向に動く。デッドボルトが進出位置にあるとき箱錠２は施錠状態にあり、デッドボルトが後退位置にあるとき箱錠２は解錠状態にある。一般的には、シリンダー錠は、扉の戸先内部などに設けられる一つの仕様の箱錠に対して一対一の対応関係持つ仕様のものが適用される。これに対し、本開示のシリンダー錠１（詳細にはシリンダー錠本体部３）は適切なテールピースを選択的に適用することにより、所定の複数の仕様の箱錠と組み合わせて用いることができる。
（【００１１】以降は省略されています）
