公開番号2025107496
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025082620,2024071058
出願日2025-05-16,2020-06-08
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250710BHJP(光学)
要約【課題】小型かつ高倍率で、高い光学特性を有するズームレンズを提供する。
【解決手段】物体側から像側へ順に配置された、正の屈折力の第1レンズ群(L1)、負の屈折力の第2レンズ群(L2)、正の屈折力の第3レンズ群(L3)、複数のレンズ群を含む後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズ(L0)であって、前記第3レンズ群は、接合レンズを有し、第1レンズ群の焦点距離f1、望遠端におけるズームレンズの焦点距離ft、後群のうち最も像側に配置されたレンズ群LRの広角端から望遠端へのズーミングに際しての移動量mr、広角端におけるレンズ群LRの最も像側の面から像面までの光軸上における距離bfw、第3レンズ群の広角端から望遠端へのズーミングに際しての移動量m3は、所定の条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、複数のレンズ群を含む後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記第１レンズ群の焦点距離をｆ１、望遠端における前記ズームレンズの焦点距離をｆｔ、前記後群のうち最も像側に配置されたレンズ群ＬＲの広角端から望遠端へのズーミングに際しての移動量をｍｒ、広角端における前記レンズ群ＬＲの最も像側の面から像面までの光軸上における距離をｂｆｗ、前記第３レンズ群の広角端から望遠端へのズーミングに際しての移動量をｍ３、前記第２レンズ群の焦点距離をｆ２、前記第１レンズ群の広角端から望遠端へのズーミングに際しての移動量をｍ１、レンズ群の移動量の符号を、物体側から像側へ移動したときに正、像側から物体側へ移動したときに負とするとき、

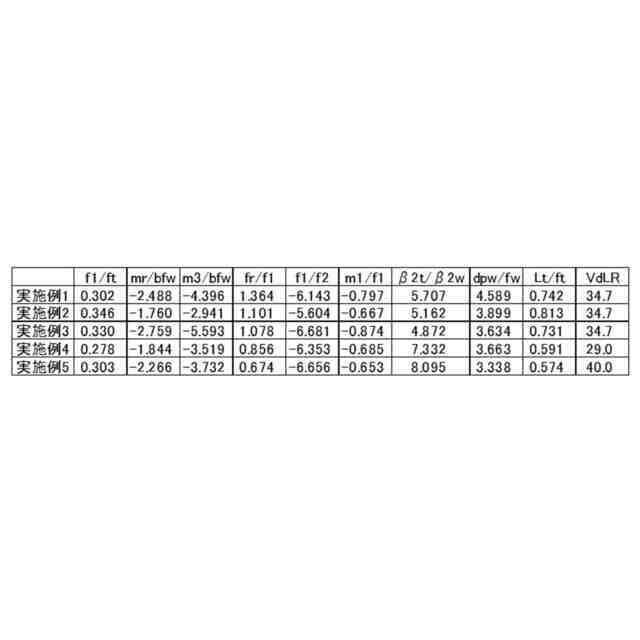

０．２０＜ｆ１／ｆｔ＜０．４０
－４．０＜ｍｒ／ｂｆｗ＜－１．５
－７．０＜ｍ３／ｂｆｗ＜－２．５
－８．０＜ｆ１／ｆ２＜－４．５
－０．７９７≦ｍ１／ｆ１＜－０．４００
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 940 文字）【請求項２】
前記後群は、少なくとも３つのレンズ群を有することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群は、１枚の負レンズと３枚の正レンズとを有することを特徴とする請求項１または２に記載のズームレンズ。
【請求項４】
前記レンズ群ＬＲは、広角端から望遠端へのズーミングに際して物体側へ移動した後に像側へ移動することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項５】
前記レンズ群ＬＲの焦点距離をｆｒとするとき、
０．３＜ｆｒ／ｆ１＜２．８
なる条件式を満足することを特徴とする請求項１乃至４のいずれか一項に記載のズームレンズ。
【請求項６】
望遠端における前記第２レンズ群の横倍率をβ２ｔ、広角端における前記第２レンズ群の横倍率をβ２ｗとするとき、
３．０＜β２ｔ／β２ｗ＜１２．０
なる条件式を満足することを特徴とする請求項１乃至５のいずれか一項に記載のズームレンズ。
【請求項７】
開口絞りを更に有し、
広角端における開口絞りから像面までの光軸上における距離をｄｐｗ、広角端における前記ズームレンズの焦点距離をｆｗとするとき、
２．０＜ｄｐｗ／ｆｗ＜７．０
なる条件式を満足することを特徴とする請求項１乃至６のいずれか一項に記載のズームレンズ。
【請求項８】
望遠端における前記ズームレンズの最も物体側の面から像面までの光軸上における距離をＬｔとするとき、
０．４＜Ｌｔ／ｆｔ＜１．２
なる条件式を満足することを特徴とする請求項１乃至７のいずれか一項に記載のズームレンズ。
【請求項９】
前記レンズ群ＬＲは、単レンズから構成されていることを特徴とする請求項１乃至８のいずれか一項に記載のズームレンズ。
【請求項１０】
前記単レンズのアッベ数をＶｄＬＲとするとき、
１５．０＜ＶｄＬＲ＜５０．０
なる条件式を満足することを特徴とする請求項９に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルカメラ、ビデオカメラ、監視カメラ等に好適なズームレンズおよびそれを備えた撮像装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１乃至３には、物体側から像側へ順に配置された、正の屈折力を有する第１レンズ群、負の屈折力を有する第２レンズ群、正の屈折力を有する第３レンズ群、および、複数のレンズ群からなるズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０４９４４５号公報
特開２０１８－１４６７３９号公報
特開２０１９－２０６７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１乃至３に開示されたズームレンズにおいて、高倍率化を実現するには、ズームレンズを構成するレンズ群の移動量を大きくするか、または、レンズ群のパワーを強めることが有効である。しかしながら、レンズ群の移動量を大きくすると、メカ機構が複雑化し、ズームレンズが大型化する。また、レンズ群のパワーを強めると、ズーミングの際の収差変動が大きくなり、高性能化が困難となる。
【０００５】
そこで本発明は、小型かつ高倍率で、高い光学特性を有するズームレンズおよび撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、複数のレンズ群を含む後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、第１レンズ群の焦点距離をｆ１、望遠端におけるズームレンズの焦点距離をｆｔ、後群のうち最も像側に配置されたレンズ群ＬＲの広角端から望遠端へのズーミングに際しての移動量をｍｒ、広角端におけるレンズ群ＬＲの最も像側の面から像面までの光軸上における距離をｂｆｗ、第３レンズ群の広角端から望遠端へのズーミングに際しての移動量をｍ３、第２レンズ群の焦点距離をｆ２、第１レンズ群の広角端から望遠端へのズーミングに際しての移動量をｍ１、レンズ群の移動量の符号を、物体側から像側へ移動したときに正、像側から物体側へ移動したときに負とするとき、所定の条件式を満足することを特徴とする。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、小型かつ高倍率で、高い光学特性を有するズームレンズおよび撮像装置を提供することができる。
【図面の簡単な説明】
【０００９】

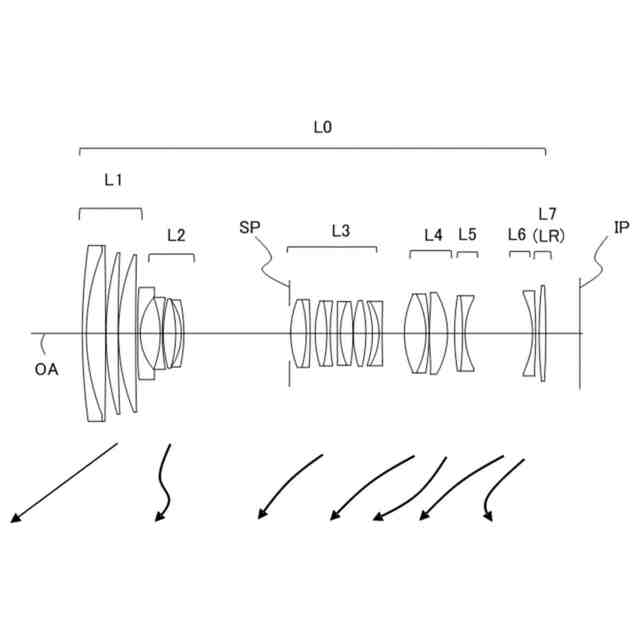

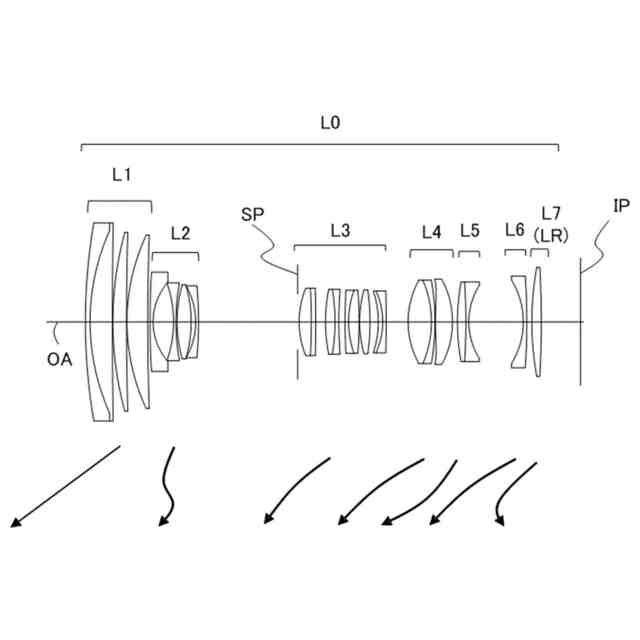

実施例１におけるズームレンズの断面図である。

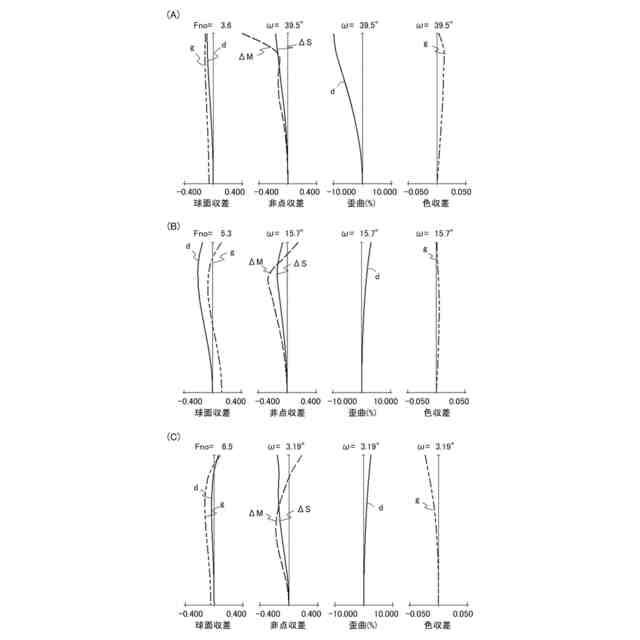

実施例１における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。

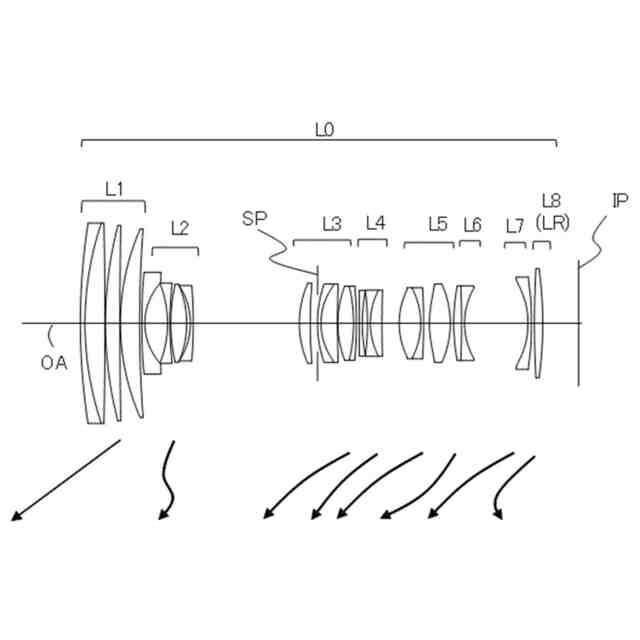

実施例２におけるズームレンズの断面図である。

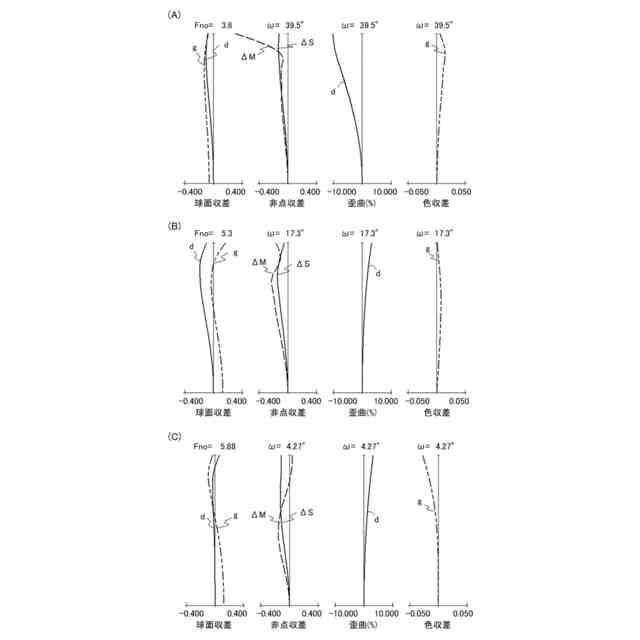

実施例２における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。

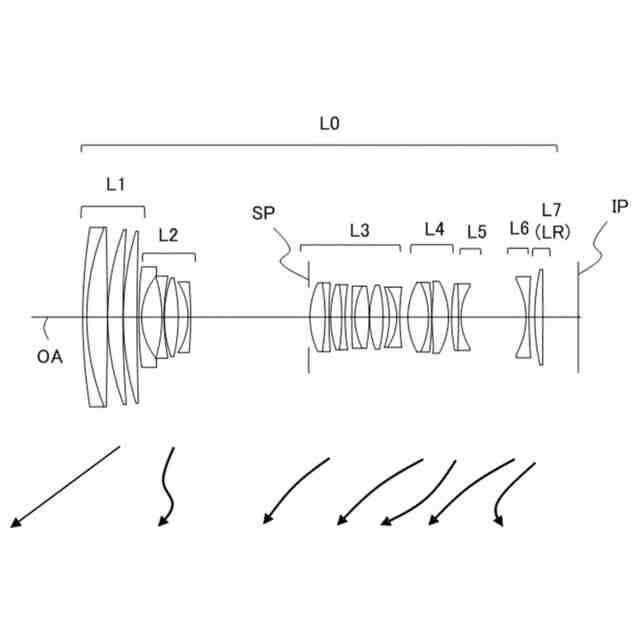

実施例３におけるズームレンズの断面図である。

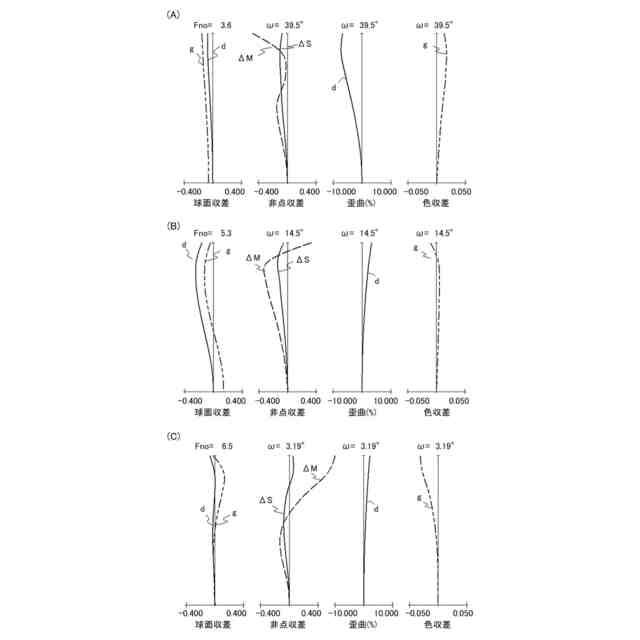

実施例３における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
実施例４におけるズームレンズの断面図である。
実施例４における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
実施例５におけるズームレンズの断面図である。
実施例５における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
各実施例のズームレンズを備えた撮像装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
