公開番号2025110368
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024166944
出願日2024-09-26
発明の名称電力ケーブル
出願人株式会社ENEOS NUC
代理人個人
主分類H01B 9/00 20060101AFI20250718BHJP(基本的電気素子)
要約【課題】電気絶縁性および耐熱変形性が良好で、リサイクル性に優れた絶縁層により導体が被覆された電力ケーブルを提供すること。
【解決手段】エチレン-(メタ)アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる電力ケーブルであって、前記エチレン-(メタ)アクリル酸エステル共重合体中の(メタ)アクリル酸エステル単位の含有比率をA(モル%)とするとき、前記架橋体の架橋度C(%)が下記式で示される範囲にある。
・25≦C≦2.3A+77 (但し、1.5≦A≦8.0)
・25≦C≦95 (但し、8.0<A)

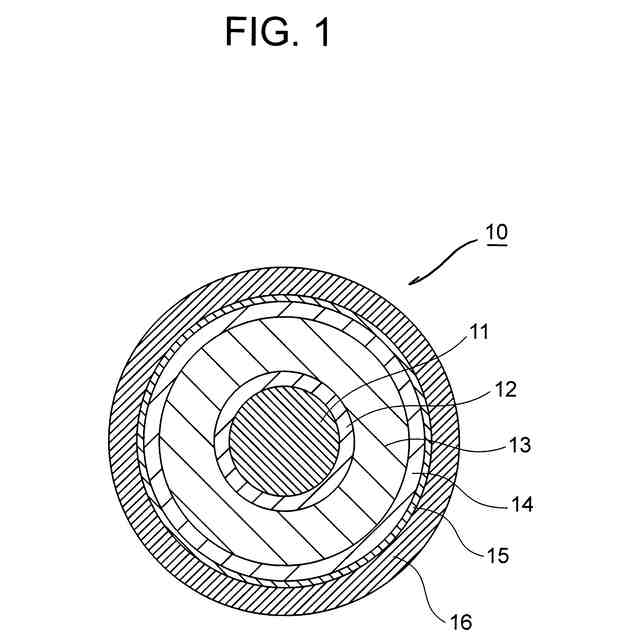

【選択図】図1
特許請求の範囲【請求項１】
エチレン－（メタ）アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる電力ケーブルであって、
前記エチレン－（メタ）アクリル酸エステル共重合体中の（メタ）アクリル酸エステル単位の含有比率をＡ（モル％）とするとき、前記架橋体の架橋度Ｃ（％）が下記式で示される範囲にある電力ケーブル。
・２５≦Ｃ≦２．３Ａ＋７７（但し、１．５≦Ａ≦８．０）
・２５≦Ｃ≦９５（但し、８．０＜Ａ）
続きを表示（約 530 文字）【請求項２】
前記架橋体の架橋度Ｃが４５％以上である請求項１に記載の電力ケーブル。
【請求項３】
前記エチレン－（メタ）アクリル酸エステル共重合体がエチレン－アクリル酸エチルである請求項１または２に記載の電力ケーブル。
【請求項４】
エチレン－（メタ）アクリル酸エステル共重合体と、過酸化物架橋剤とを含有する架橋性樹脂組成物が過酸化物架橋されて形成された前記絶縁層により前記導体を被覆してなる請求項１または２に記載の電力ケーブル。
【請求項５】
エチレン－（メタ）アクリル酸エステル共重合体と、シラン架橋剤とを含有する架橋性樹脂組成物がシラン架橋されて形成された前記絶縁層により前記導体を被覆してなる請求項１または２に記載の電力ケーブル。
【請求項６】
エチレン－（メタ）アクリル酸エステル共重合体を含有する架橋性樹脂組成物が電子線架橋されて形成された前記絶縁層により前記導体を被覆してなる請求項１または２に記載の電力ケーブル。
【請求項７】
前記絶縁層を構成する前記架橋体を３５０℃で加熱することにより、その架橋度が１５％未満に低下する請求項１または２に記載の電力ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本発明は電力ケーブルに関し、さらに詳しくは、電気絶縁性および耐熱変形性が良好で、リサイクル性にも優れた絶縁層を備えた電力ケーブルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電力ケーブルの絶縁層（絶縁被覆層）には、電気絶縁性および耐熱変形性が要求されるとともに、電力ケーブルの使用後における絶縁層の廃材について、再生資源として有効に活用（リサイクル）することが求められている。
然るに、従来公知の絶縁層を構成する架橋ポリエチレンは熱や溶媒で溶融させることができず、そのリサイクル方法が限られている。そのため、超臨界状態の水（下記特許文献１、２参照）や２軸押出機によるせん断（下記特許文献３、４参照）により炭素鎖を強引に切断する方法が検討されてきた。
しかしながら、これらの方法は設備の新規導入や品質の劣化が避けられず、工業化には殆ど至っていない。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１８７９７６
特開２００１－１９２４９５
特開２００８－６９２０９
特開２０１８－３５２４７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、電気絶縁性および耐熱変形性が良好で、リサイクル性にも優れた絶縁層により導体が被覆されてなる電力ケーブルを提供することにある。
【課題を解決するための手段】
【０００５】
本発明の電力ケーブルは、エチレン－（メタ）アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる電力ケーブルであって、
前記エチレン－（メタ）アクリル酸エステル共重合体中の（メタ）アクリル酸エステル単位の含有比率をＡ（モル％）とするとき、前記架橋体の架橋度Ｃ（％）が下記式で示される範囲にあることを特徴とする。
【０００６】
・２５≦Ｃ≦２．３Ａ＋７７（但し、１．５≦Ａ≦８．０）
・２５≦Ｃ≦９５（但し、８．０＜Ａ）
【０００７】
本発明の電力ケーブルにおいて、前記架橋体の架橋度Ｃが４５％以上であることが好ましい。
【０００８】
本発明の電力ケーブルにおいて、前記エチレン－（メタ）アクリル酸エステル共重合体がエチレン－アクリル酸エチルであること（エチレン－アクリル酸エチルの架橋体から形成された絶縁層により導体を被覆してなること）が好ましい。
【０００９】
本発明の電力ケーブルは、エチレン－（メタ）アクリル酸エステル共重合体と、過酸化物架橋剤とを含有する架橋性樹脂組成物が過酸化物架橋されて形成された前記絶縁層により前記導体を被覆してなることが好ましい。
【００１０】
本発明の電力ケーブルは、エチレン－（メタ）アクリル酸エステル共重合体と、シラン架橋剤とを含有する架橋性樹脂組成物がシラン架橋されて形成された前記絶縁層により前記導体を被覆してなるものであってもよい。
（【００１１】以降は省略されています）
