公開番号2025111970
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005932
出願日2024-01-18
発明の名称島設備
出願人株式会社ニューギン
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20250724BHJP(スポーツ;ゲーム;娯楽)
要約【課題】簡便に外部機器を設置できる島設備を提供する。
【解決手段】島設備は、遊技機に併設される複数種類の外部機器を保持可能なユニット枠50を備える。外部機器には、管理ユニットと、紙幣識別ユニット31と、がある。管理ユニットには、第1種類の管理ユニットと、幅方向に沿った長さが第1種類の管理ユニットよりも長い第2種類の管理ユニットと、がある。各ユニット枠50は、幅方向に沿って並ぶ側壁として、第1側壁51と、第2側壁52と、を有し、第1側壁51と第2側壁52との間には、第1種類の管理ユニットを収容するための空間s1aと、第2種類の管理ユニットを収容するための空間s1bと、紙幣識別ユニット31を収容するための空間s2と、が形成される。
【選択図】図5
特許請求の範囲【請求項１】
遊技機に併設される複数種類の外部機器を保持可能な保持部を備え、
前記外部機器には、第１外部機器と、第２外部機器と、があり、
前記第１外部機器には、第１種類の第１外部機器と、所定方向に沿った長さが前記第１種類の第１外部機器よりも長い第２種類の第１外部機器と、があり、
前記保持部は、前記所定方向に沿って並ぶ側壁として、第１側壁と、第２側壁と、を有し、前記第１側壁と前記第２側壁との間には、前記第１種類の第１外部機器を収容するための第１空間と、前記第２種類の第１外部機器を収容するための第２空間と、前記第２外部機器を収容するための第３空間と、が形成されることを特徴とする島設備。
続きを表示（約 330 文字）【請求項２】
前記第２外部機器は、紙幣識別機である請求項１に記載の島設備。
【請求項３】
前記保持部の設置態様には、前記保持部の第１端部を遊技者側に配置する第１態様と、前記第１端部とは反対側の第２端部を遊技者側に配置する第２態様と、があり、
前記保持部が前記第１態様で設置されている状態で前記第１種類の第１外部機器を前記第１空間に収容可能であり、
前記保持部が前記第２態様で設置されている状態で前記第２種類の第１外部機器を前記第２空間に収容可能であり、
前記保持部が前記第１態様及び前記第２態様の何れで設置されていても、前記第３空間に前記第２外部機器を収容可能である請求項１又は請求項２に記載の島設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、島設備に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、島設備には、パチンコ遊技機や回胴式遊技機といった遊技機と共に、当該遊技機に併設するように外部機器が設置される（例えば、特許文献１）。外部機器は、併設する遊技機の種類、及び外部機器の内部構造に応じて、所定方向（一例として左右方向）に沿った長さが異なり得る。また、従来の島設備は、外部機器を設置するための保持部を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１０４２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の島設備では、設置しようとする外部機器の種類に応じて、外部機器の保持部が構成される。このため、従来の島設備では、設置しようとする外部機器の種類によっては、保持部の改修が必要になることが考えられる。したがって、外部機器の設置が簡便とは言い難かった。
【課題を解決するための手段】
【０００５】
上記課題を解決する島設備は、遊技機に併設される複数種類の外部機器を保持可能な保持部を備え、前記外部機器には、第１外部機器と、第２外部機器と、があり、前記第１外部機器には、第１種類の第１外部機器と、所定方向に沿った長さが前記第１種類の第１外部機器よりも長い第２種類の第１外部機器と、があり、前記保持部は、前記所定方向に沿って並ぶ側壁として、第１側壁と、第２側壁と、を有し、前記第１側壁と前記第２側壁との間には、前記第１種類の第１外部機器を収容するための第１空間と、前記第２種類の第１外部機器を収容するための第２空間と、前記第２外部機器を収容するための第３空間と、が形成されることを要旨とする。
【発明の効果】
【０００６】
本発明によれば、簡便に外部機器を設置できる。
【図面の簡単な説明】
【０００７】
図１は、島設備を模式的に示す正面図である。

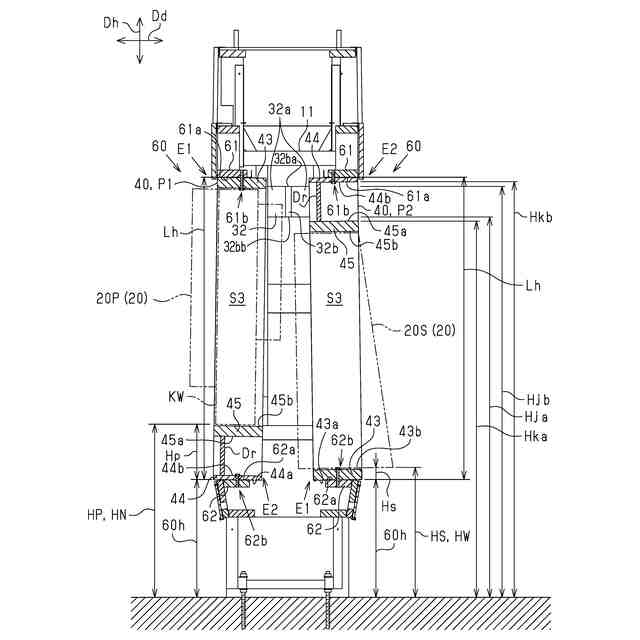

図２は、図１に示す島設備の断面図である。

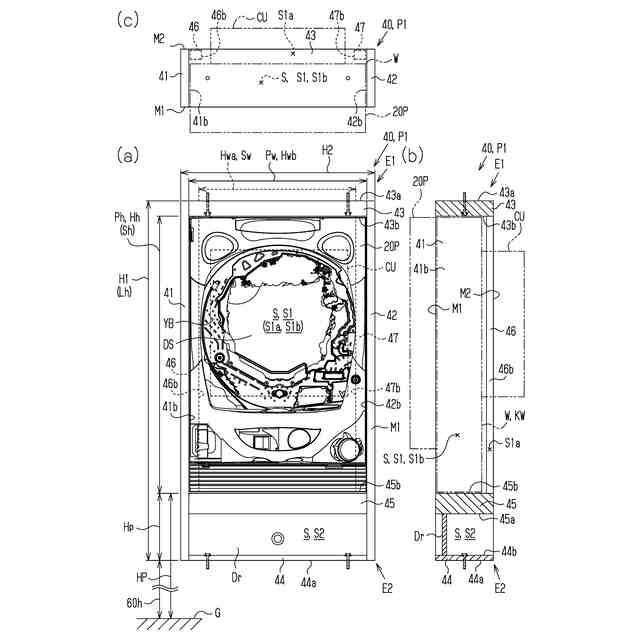

図３における（ａ）は、パチンコ遊技機を収容した状態における遊技機枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

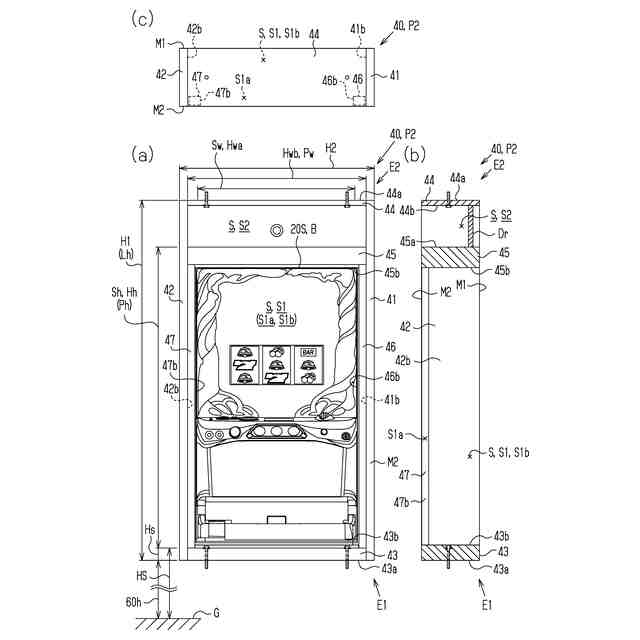

図４における（ａ）は、回胴式遊技機を収容した状態における遊技機枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

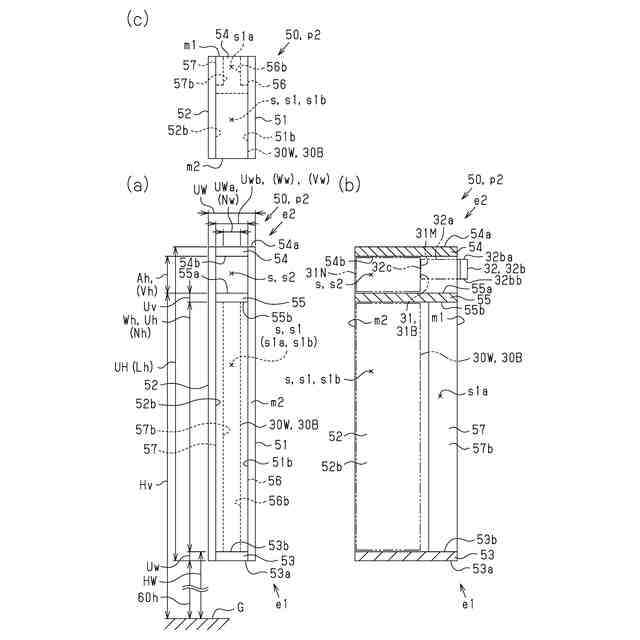

図５における（ａ）は、幅広の管理ユニットを収容した状態におけるユニット枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。
図６における（ａ）は、幅狭の管理ユニットを収容した状態におけるユニット枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

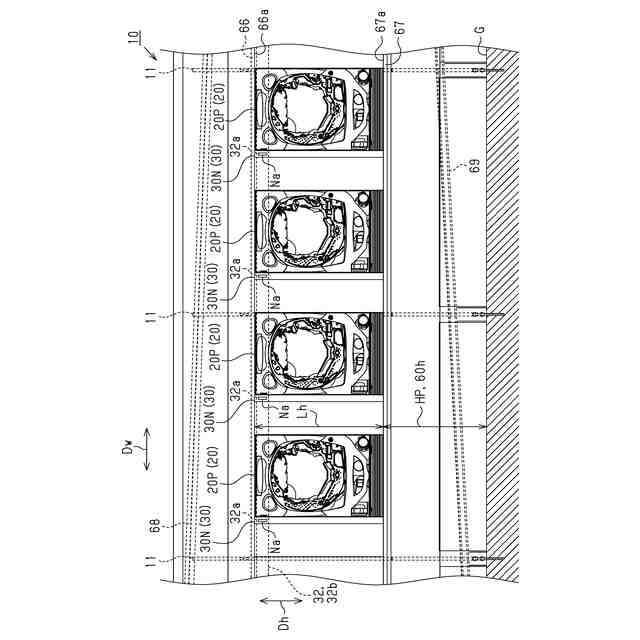

図７は、遊技機枠及びユニット枠を設置する前の、従来の島設備を模式的に示す正面図である。

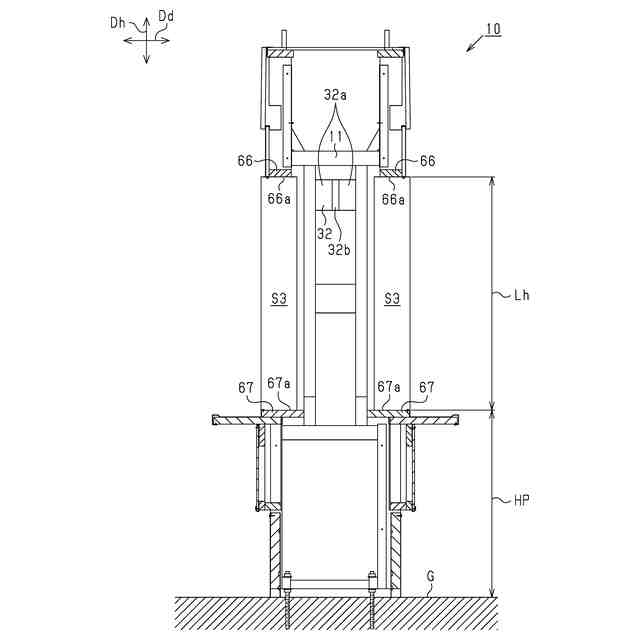

図８は、図７に示す島設備の断面図である。

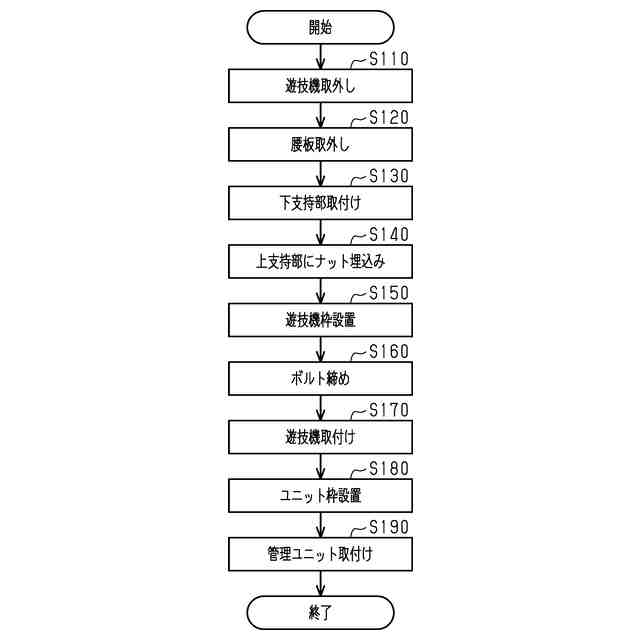

図９は、遊技機枠及びユニット枠の設置方法を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、島設備の一実施形態について説明する。
（島設備の概要）
図１に示すように、島設備１０は、遊技店などの設置面Ｇに設置される。島設備１０は、複数の遊技機２０を設置できる。島設備１０は、複数種類の遊技機２０を設置できる。遊技機２０は、パチンコ遊技機２０Ｐ（以下、単に遊技機２０Ｐと示す）である。遊技機２０は、回胴式遊技機２０Ｓ（以下、単に遊技機２０Ｓと示す）である。島設備１０には、遊技機２０Ｐ，２０Ｓを混在させて設置できる。島設備１０には、遊技機２０Ｐのみを設置できる。島設備１０には、遊技機２０Ｓのみを設置できる。以下の説明では、遊技機２０Ｐ，２０Ｓを区別しない場合、単に遊技機２０と示す。後述するように、島設備１０は、遊技機２０Ｐと遊技機２０Ｓとを置き替えて設置可能に構成される。
【０００９】
島設備１０において、複数の遊技機２０は、所定方向の一例である幅方向Ｄｗに沿って並ぶように設置される。高さ方向Ｄｈと幅方向Ｄｗとに直交する方向を奥行方向Ｄｄと示す。一例として、幅方向Ｄｗ及び奥行方向Ｄｄは、水平方向と一致するとよい。一例として、高さ方向Ｄｈは、垂直方向と一致するとよい。以下の説明では、幅方向Ｄｗ、高さ方向Ｄｈ、及び奥行方向Ｄｄに沿った各寸法（長さ）を、それぞれ単に幅寸法、高さ寸法、及び奥行寸法と示す。
【００１０】
島設備１０において、各遊技機２０には、外部機器の一例である管理ユニット３０が併設される。各遊技機２０は、管理ユニット３０と相互通信が可能に接続される。管理ユニット３０は、遊技店の事務所などに設置されたホールコンピュータと接続されるとよい。管理ユニット３０は、所定のデータセンタに設置されたサーバ装置と、インターネット等の電気通信回線を介して接続されるとよい。
（【００１１】以降は省略されています）
