発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250725BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出に特徴を持った遊技台を提供する。
【解決手段】特典遊技に関する所定の演出を実行可能であって、該所定の演出の実行中に演出操作手段の操作に基づく操作応答演出を実行可能な演出手段を備え、前記操作応答演出には、第一の操作応答演出と第二の操作応答演出があり、前記第一の操作応答演出は、前記特典遊技の当選を示唆する演出であり、前記第二の操作応答演出は、前記特典遊技の非当選を示唆する演出である。また、前記所定の演出の実行中、前記第一の操作応答演出が実行される前に前記第二の遊技操作があると、前記第一の操作応答演出を実行しない場合があり、前記所定の演出の実行中、前記第二の操作応答演出が実行される前に前記第二の遊技操作があると、前記第二の操作応答演出を実行しない場合があり、前記演出手段は、前記第二の遊技操作がされると、前記第二の遊技操作がされたことを認識させる所定の報知を実行可能である。
【選択図】図39
特許請求の範囲【請求項１】
第一の遊技操作がされた場合よりも、該第一の遊技操作とは異なる第二の遊技操作がされた場合の方が特典遊技に関して遊技者に不利になり、
前記特典遊技に関する所定の演出を実行可能であって、該所定の演出の実行中に演出操作手段の操作に基づく操作応答演出を実行可能な演出手段をさらに備え、
前記操作応答演出には、第一の操作応答演出と第二の操作応答演出があり、
前記第一の操作応答演出は、前記特典遊技の当選を示唆する演出であり、
前記第二の操作応答演出は、前記特典遊技の非当選を示唆する演出であり、
前記所定の演出の実行中、前記第一の操作応答演出が実行される前に前記第二の遊技操作があると、前記第一の操作応答演出を実行しない場合があり、
前記所定の演出の実行中、前記第二の操作応答演出が実行される前に前記第二の遊技操作があると、前記第二の操作応答演出を実行しない場合があり、
前記演出手段は、前記第二の遊技操作がされると、前記第二の遊技操作がされたことを認識させる所定の報知を実行可能な手段である、
ことを特徴とする遊技台。
続きを表示（約 83 文字）【請求項２】
請求項１に記載の遊技台であって、
前記所定の報知は、開始後に所定の時間が経過すると終了する、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 8,100 文字）【背景技術】
【０００２】
従来、遊技台は、演出を実行するものがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７６４１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台は、演出に改良の余地がある。
【０００５】
本発明の目的は、演出に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、第一の遊技操作がされた場合よりも、該第一の遊技操作とは異なる第二の遊技操作がされた場合の方が特典遊技に関して遊技者に不利になり、前記特典遊技に関する所定の演出を実行可能であって、該所定の演出の実行中に演出操作手段の操作に基づく操作応答演出を実行可能な演出手段をさらに備え、前記操作応答演出には、第一の操作応答演出と第二の操作応答演出があり、前記第一の操作応答演出は、前記特典遊技の当選を示唆する演出であり、前記第二の操作応答演出は、前記特典遊技の非当選を示唆する演出であり、前記所定の演出の実行中、前記第一の操作応答演出が実行される前に前記第二の遊技操作があると、前記第一の操作応答演出を実行しない場合があり、前記所定の演出の実行中、前記第二の操作応答演出が実行される前に前記第二の遊技操作があると、前記第二の操作応答演出を実行しない場合があり、前記演出手段は、前記第二の遊技操作がされると、前記第二の遊技操作がされたことを認識させる所定の報知を実行可能な手段である、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明によれば、演出に特徴を持った遊技台を実現できる。
【図面の簡単な説明】
【０００８】

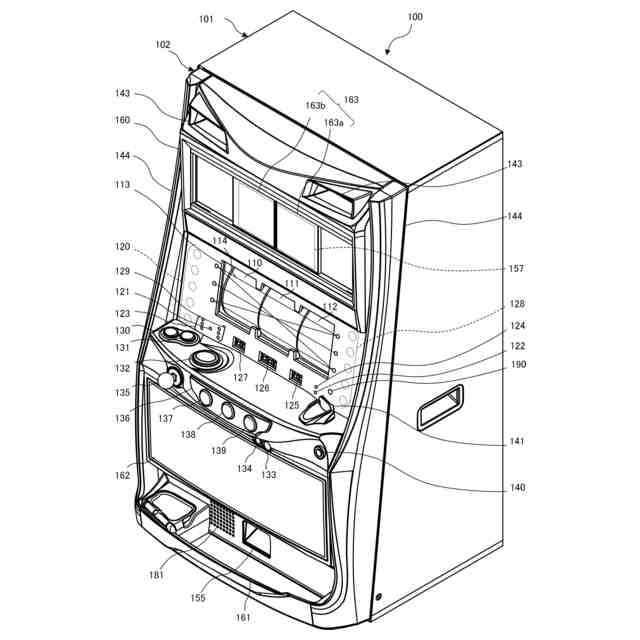

本発明の実施形態Ａ１に係るスロットマシンの外観を示す斜視図である。
本発明の実施形態Ａ１に係るスロットマシンの前面扉を開けた状態の正面図である。
本発明の実施形態Ａ１に係るスロットマシンの制御部の回路ブロック図である。

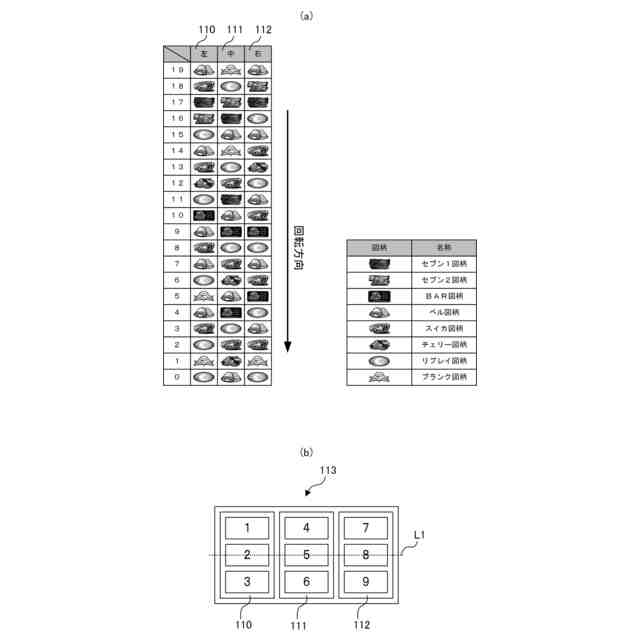

（ａ）本発明の実施形態Ａ１に係るスロットマシンの各リールに施された図柄の配列を平面的に展開して示す図である。（ｂ）本発明の実施形態Ａ１に係るスロットマシンの入賞ラインを示す図である。

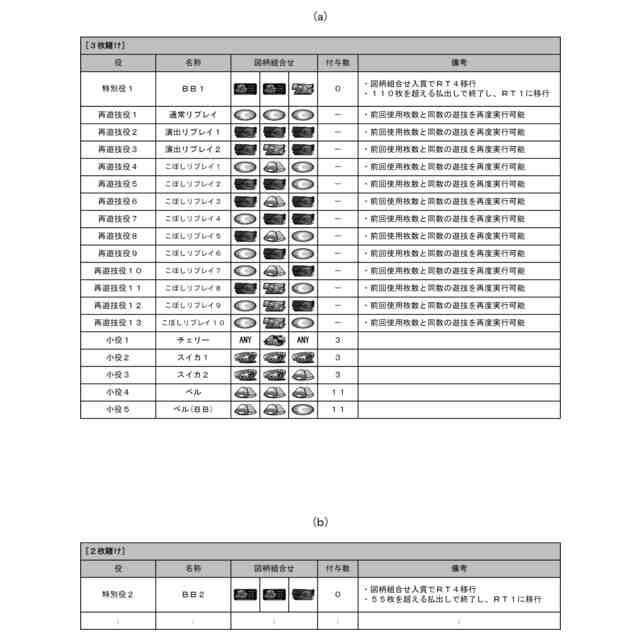

（ａ）３枚賭け遊技における、入賞役（作動役を含む）の種類、各入賞役に対応する図柄組み合わせ、各入賞役の作動または払出を示す図である。（ｂ）２枚賭け遊技における、入賞役（作動役を含む）の種類、各入賞役に対応する図柄組み合わせ、各入賞役の作動または払出を示す図である。

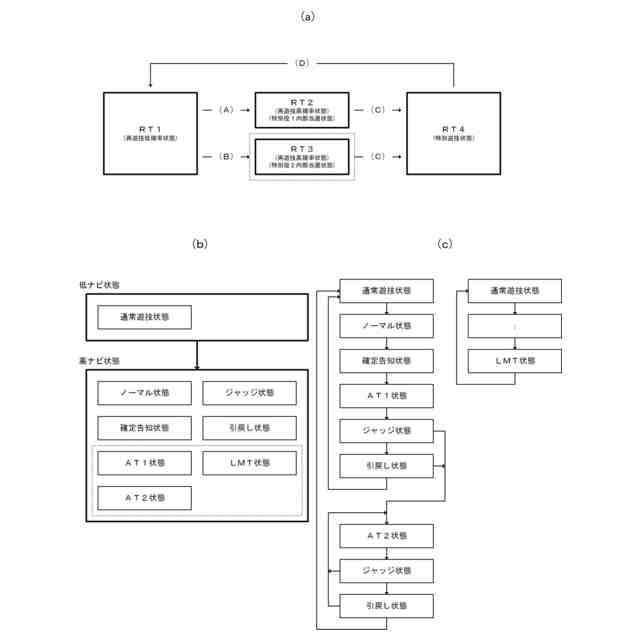

（ａ）スロットマシン１００の主制御部３００の遊技状態の遷移図である。（ｂ）スロットマシン１００の主制御部３００のＡＴ系の遊技状態の遷移図である。

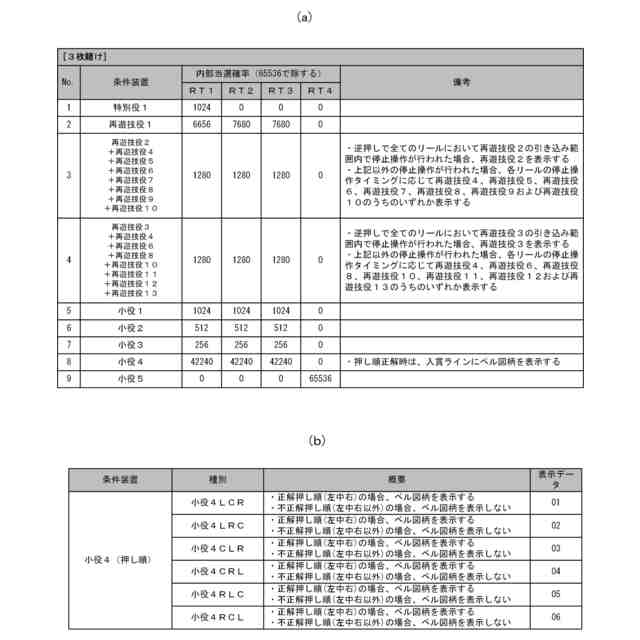

（ａ）入賞役の内部抽選処理に用いられる抽選テーブルを示す図である。（ｂ）本発明の実施形態Ａ１に係るスロットマシンの押し順役の正解操作順序を説明する図である。

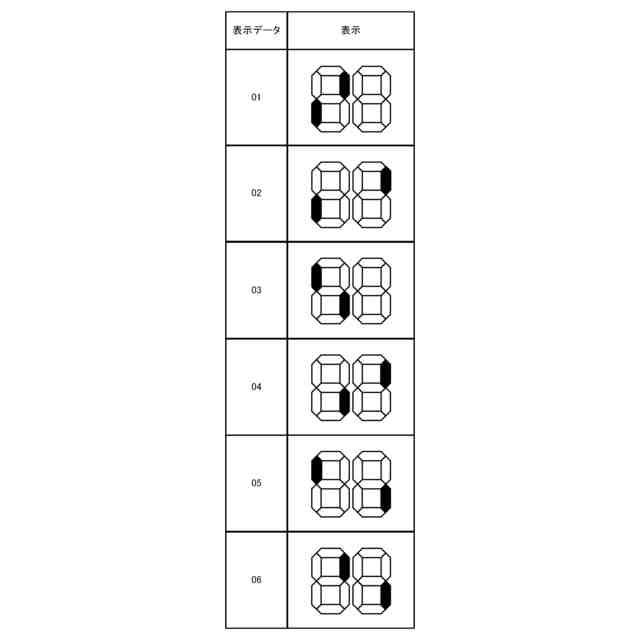

表示データと払出枚数表示器１２７の点灯態様を対応付けた図である。

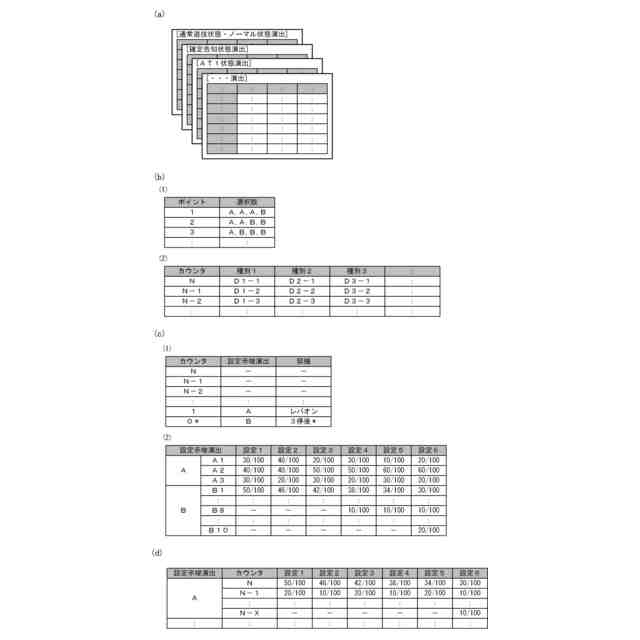

（ａ）第１副制御部４００が備える演出テーブルのイメージを図示したものである。（ｂ）ジャッジ状態演出テーブルの一例を示した図である。（ｃ）ＬＭＴ状態演出テーブルの一例を示した図である。（ｄ）はＬＭＴ状態演出テーブルの変形例を示した図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
（ａ）（１）～（ａ）（４）連打演出において第一の演出（合計報知）を開始する例を時系列で示した図である。（ｂ）（１）～（ｂ）（３）連打演出において第二の演出（特典演出）を開始する例を時系列で示した図である。（ｃ）操作要求表示の他の例を示した図である。
（ａ）（１）～（ａ）（８）ジャッジ演出において第三の演出（結果報知演出）を開始する例を時系列で示した図である。（ｂ）（７）～（ｂ）（８）ジャッジ演出中にボタン画像（操作要求表示）を表示したが、演出ボタン（第一の操作手段）が操作されなかった場合の演出例を示した図である。
連打演出において第一の演出（合計報知）の実行中に第二の演出（結果報知演出）を開始する例を時系列で示した図である。
（ａ）（１）～（ａ）（８）ジャッジ勝利演出において操作要求表示を表示した後、操作応答演出を開始する例を時系列で示した図であり、図１５（ａ）（１）～同図（ａ）（８）に対応する図である。（ｂ）（１）～（ｂ）（２）ジャッジ敗北演出（ＣＺにおけるＡＴ抽選が非当選となった場合の演出）の一例を示した図である。
ジャッジ復活演出において操作要求表示が表示されない場合（第二の場合）の演出例を時系列で示した図である。
ジャッジ復活演出において操作要求表示が表示されない場合（第二の場合）において、操作手段が操作されて操作応答演出を開始する場合（第三の場合）の演出例を時系列で示した図である。
ジャッジ敗北演出において操作要求表示が表示されない場合（第二の場合）において、操作手段が操作されたが操作応答演出が開始されない場合（第四の場合）の演出例を時系列で示した図である。
ジャッジ復活演出において操作要求表示が表示されない場合（第二の場合）において、リール１１０～１１２が回転している状態で操作手段が操作された場合に操作応答演出が開始される場合の演出例を時系列で示した図である。
本発明の一実施形態に係るスロットマシンの外観を示す斜視図である。
本発明の一実施形態に係るスロットマシンの制御部の回路ブロック図である。
（ａ）は、本発明の一実施形態に係るスロットマシンの各リールに施された図柄の配列を平面的に展開して示す図、（ｂ）は、本発明の一実施形態に係るスロットマシンの入賞役（作動役を含む）の種類、各入賞役に対応する図柄組み合わせ、払出及び作動を示す図である。
本発明の一実施形態に係るスロットマシンの主制御部メイン処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの主制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第１副制御部メイン処理、第１副制御部コマンド受信割込処理、及び第１副制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第２副制御部メイン処理、第２副制御部コマンド受信割込処理、第２副制御部タイマ割込処理及び第２副制御部画像制御処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの実施例Ｃ１における３枚賭け遊技及び２枚賭け遊技の演出概要を説明する図である。
実施例Ｃ１においてスロットマシンが疑似ボーナス確定報知を実行後、３枚賭け遊技を実行した場合の演出概要を説明する図である。
実施例Ｃ１においてスロットマシンが疑似ボーナス確定報知を実行後、２枚賭け遊技を実行した場合の演出概要を説明する図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ２における連続演出の一例を説明する図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ２における連続演出の別の一例を説明する図である。
図３３に示す連続演出の変形例を説明する図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ３において演出画像表示装置に表示される演出の一例である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ３において２枚賭け遊技を実行した場合の演出画像表示装置の演出態様の推移を示す図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ３において演出画像表示装置に表示される演出の変形例である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ４においてボタン演出を実行した場合の演出画像表示装置に表示される演出態様の推移を示す図である。
図３８に示すボタン演出を開始した後、次遊技において２枚賭け遊技を１ゲーム実行し、その後、３枚賭け遊技を実行した場合の演出画像表示装置の演出態様の変化を示す図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ５における２枚賭け報知の報知期間を説明する図である。
図４０に示した２枚賭け報知の報知期間の変形例を説明する図である。
本発明の一実施形態に係るスロットマシンの実施例Ｃ５において実行される演出の変形例を説明する図である。
（Ａ）通常状態において３枚賭け遊技を行った後に２枚賭け遊技を行った例を時系列で示した図である。（Ｂ）特化状態において３枚賭け遊技を行った後に２枚賭け遊技を行った例を時系列で示した図である。（Ｃ）特化状態において３枚賭け遊技を行った例を時系列で示した図である。（Ｄ）特化状態において２枚賭け遊技を行った例を時系列で示した図である。（Ｅ）ＡＴ系の遊技状態の遷移例を示した図である。
（Ａ）通常状態において３枚賭け遊技を行った例を時系列で示した図である。（Ｂ）特化状態において３枚賭け遊技を行った例を時系列で示した図である。
（Ａ）通常状態において３枚賭け遊技を行った後に２枚賭け遊技を行った例を時系列で示した図である。（Ｂ）特化状態において３枚賭け遊技を行った後に２枚賭け遊技を行った例を時系列で示した図である。（Ｃ）特化状態において３枚賭け遊技を行い、累積ポイント数が目標値に到達した場合の演出例を時系列で示した図である。（Ｄ）通常状態における各種カウンタの変化の一例を時系列で示した図である。（Ｅ）特化状態における各種カウンタの変化の一例を時系列で示した図である。
（Ａ）（１）～（Ａ）（２）３枚賭け遊技の実行に関連して設定示唆Ａが表示開始される例を時系列で示した図である。（Ａ）（３）～（Ａ）（４）３枚賭け遊技の実行に関連して設定示唆Ｂが表示開始される例を時系列で示した図である。（Ｂ）（１）～（Ｂ）（２）２枚賭け遊技の実行に関連して設定示唆Ａが表示開始されない例を時系列で示した図である。（Ｂ）（３）～（Ｂ）（４）２枚賭け遊技の実行に関連して設定示唆Ｂが表示開始される例を時系列で示した図である。（Ｃ）高ナビ状態において３枚賭け遊技を行った例を時系列で示した図である。（Ｄ）高ナビ状態において２枚賭け遊技を行った例を時系列で示した図である。
（Ａ）ジャッジ（ＡＴ１）からＡＴ２に移行した遊技において、遊技開始操作を契機として設定示唆を行う例を時系列で示した図である。（Ｂ）ジャッジ（ＡＴ１）が終了した遊技において、遊技開始操作を契機として設定示唆を行う例を時系列で示した図である。（Ｃ）ＡＴ２の最終ゲームにおいて３枚賭け遊技が実行された後、次回の３枚賭け遊技において第３停止操作を契機として設定示唆を行う例を時系列で示した図である。（Ｄ）演出ボタン操作を契機として設定示唆を行う例を時系列で示した図である。
（Ａ）ジャッジ（ＡＴ１）の勝利画面を表示している状態において設定示唆を行わない例を時系列で示した図である。（Ｂ）ジャッジ（ＡＴ１）の敗北画面を表示している状態において設定示唆を行わない例を時系列で示した図である。（Ｃ）ＡＴ２の最終ゲームにおいて３枚賭け遊技が実行された後、次回の２枚賭け遊技において第３停止操作を契機として設定示唆を行う例を時系列で示した図である。（Ｄ）２枚賭け遊技において第３停止操作を契機として設定示唆を行わない例を時系列で示した図である。
（Ａ）所定枚数獲得表示（設定示唆表示）の一例を示した図である。（Ｂ）所定枚数獲得表示抽選テーブルの一例を示した図である。（Ｃ）設定示唆表示抽選テーブルの一例を示した図である。
スロットマシン１００の外観斜視図である。
取手部材１０４を示す斜視図である。
取手部材１０４を示す斜視図である。
取手部材１０４を示す側面図である。
取手部材１０４を示す分解斜視図である。
（ａ）は取手部材１０４がない状態の側板１０３の部分断面図であり、（ｂ）は側板１０３に取り付けられた状態での取手部材１０４との位置関係を示す側面図であり、（ｃ）は取手部材１０４の一部を示す拡大側面図である。
側板１０３に取り付け（取り外し）途中の取手部材１０４の状態の一例を示す図である。
側板１０３に取り付け（取り外し）途中の取手部材１０４の状態の一例を示す図である。
取手部材１０４の変形例を示す図である。
本発明を適用することができるスロットマシン１００を模式的に示す図である。
ドア開放エラーが検知されたときの各種報知手段の様子を示す図である。
第２エラー表示の第１表示態様による表示ＥＳ２１や第２同内容エラー表示の第１表示態様による表示ＥＳ２１'が開始された後の各種報知手段の様子を示す図である。
ドア開放エラーが検知されてからの報知態様のタイミングチャートである。
エラーコードがＥ２のホッパー空エラーが検知されたときの各種報知手段の様子を示す図である。
第３エラー表示ＥＳ３０や第３同内容エラー表示ＥＳ３０'が開始された後の各種報知手段の様子を示す図である。
ホッパー空エラーが検知されてからの報知態様のタイミングチャートである。
エラーコードがＥ７のメダル通過確認エラーが検知されたときの各種報知手段の様子を示す図である。
第４エラー表示ＥＳ４０や第４同内容エラー表示ＥＳ４０'が開始された後の各種報知手段の様子を示す図である。
メダル通過確認エラーが検知されてからの報知態様のタイミングチャートである。
ホッパー空エラーが検知されそのエラーが解消される前にドア開放エラーが検知された場合のタイミングチャートである。
ドア開放エラーが検知されそのエラーが解消される前にメダル通過確認エラーが検知された場合のタイミングチャートである。
第１画像表示装置１５７と第２画像表示装置１５８を用いたエラー報知の変形例を示す図である。
図７１から続くエラー報知の変形例を示す図である。
図７２から続くエラー報知の変形例を示す図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
ラインの一例を示す図である。

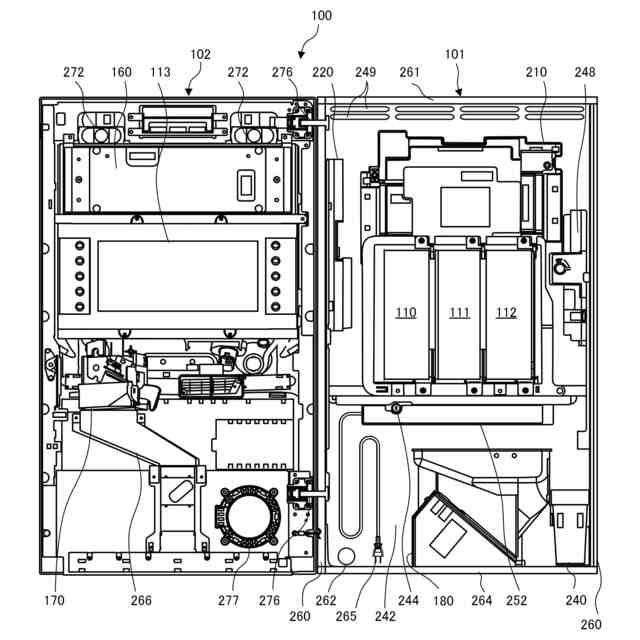

前面扉を開けた状態のスロットマシン１００を示す正面図である。
リールユニット７００の構成を示す斜視図である。
（ａ）はバックライトモジュール７４０の構造を示す斜視図であり、（ｂ）はバックライトモジュール７４０の正面図である。
図７６に示す第１選択スイッチ１９０等を示す図である。
第１選択スイッチ１９０および第２選択スイッチ１９４を用いた設定値の選択例を示す図である。
制御部の回路ブロック図を示したものである。
デモ演出で演出画像表示装置１５７に表示されるデモアニメを示す図である。
（ａ）は第１案内表示アイコンＧＩ１が表示されている状態で第２チャンスボタン１６６が押下されると表示される、演出画像表示装置１５７の表示画面を示す図であり、（ｂ）は図８６（ｈ）に示す状態で第１チャンスボタン１６５が押下されると表示される表示画面を示す図である。
非デモアニメが表示されている状態で省電力モードに設定することの選択が行われた場合の演出画像表示装置１５７および各種ランプの様子を段階的に示す図である。
図８４に示す例の途中からのタイミングチャートである。
デモアニメが表示されている状態で開閉片を押さえたまま前面扉１０２を開けて省電力モードに設定することの選択が行われた場合の演出画像表示装置１５７および各種ランプの様子を段階的に示す図である。
図８６に示す例の途中からのタイミングチャートである。
デモアニメが表示されている状態で開閉片を押さえずに前面扉１０２を開けて省電力モードに設定することの選択が行われた場合の演出画像表示装置１５７および各種ランプの様子を段階的に示す図である。
ホッパー空エラーが発生したままの状態で省電力モードに設定することの選択が行われた場合の演出画像表示装置１５７および各種ランプの様子を段階的に示す図である。
本発明を適用することができるパチンコ機を裏側から見た背面図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
ラインの一例を示す図である。
前面扉を開けた状態のスロットマシン１００を示す正面図である。
リールユニット７００の構成を示す斜視図である。
（ａ）はバックライトモジュール７４０の構造を示す斜視図であり、（ｂ）はバックライトモジュール７４０の正面図である。
図９３に示す第１選択スイッチ１９０等を示す図である。
第１選択スイッチ１９０および第２選択スイッチ１９４を用いた設定値の選択例を示す図である。
制御部の回路ブロック図を示したものである。
デモ演出で演出画像表示装置１５７に表示されるデモアニメを示す図である。
（ａ）は第１案内表示アイコンＧＩ１が表示されている状態で第２チャンスボタン１６６が押下されると表示される、演出画像表示装置１５７の表示画面を示す図であり、（ｂ）は図１０３（ｈ）に示す状態で第１チャンスボタン１６５が押下されると表示される表示画面を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について図面を用いて説明する。
【００１０】
［実施形態Ａ１］
本実施形態のスロットマシンは、所定数の遊技媒体が投入され、かつ、複数種類の図柄がそれぞれ施された複数のリールが所定の回転開始指示操作を受け付けたことで回転を開始するとともに、その回転開始指示操作を受け付けたことに基づいて複数種類の役の内部当選の当否を抽選により判定し、その複数のリールそれぞれが、所定の回転停止指示操作を受け付けることで回転を個別に停止し、その抽選の結果に基づく役およびその複数のリールが停止したときの図柄組み合わせによって決まる条件が所定の払出し条件に、合致していれば遊技媒体を払い出して終了となり、合致していなければ遊技媒体を払い出さずに終了となる一連の遊技を進行する遊技台である。
